ALJM(-T)／ALRSM(-T)／ALJF(-T) シリーズ — 精密アルミ ロッドエンド
ALJM(-T)／ALRSM(-T)／ALJF(-T) シリーズ
精密アルミ ロッドエンド
3 ピース精密設計・7075-T6 航空機用アルミ・PTFE ライナー選択可
12
オス ロッドエンドの選択肢
12
メス ロッドエンドの選択肢
ブランド互換性
クロス検索
全仕様範囲
仕様で検索

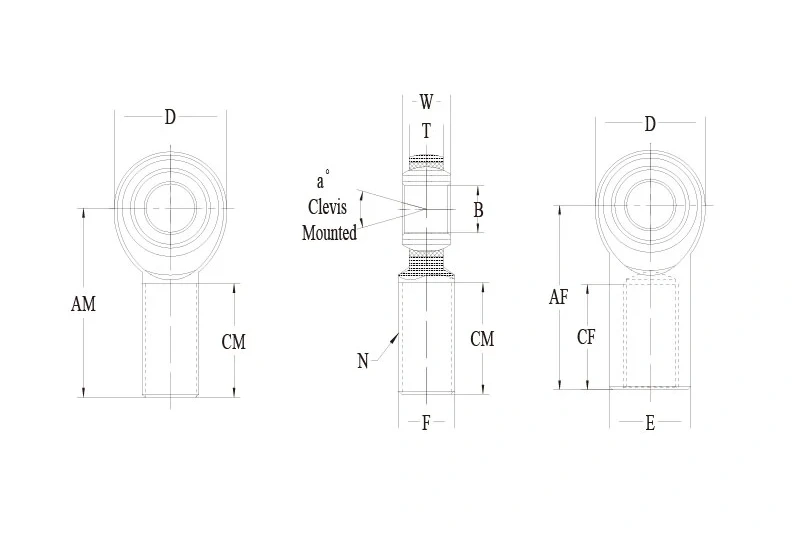

| タイプ | 品番（右ねじ） | 品番（左ねじ） | B | D | N | W | T | ボール | AM / AF | CM / CF | A° | 静的 | 重量 | 数量 | 操作 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| オス | ALJMR3(T) | ALJML3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.250 | 0.750 | 13 | 1360 | 0.022 | 詳細を見る | ||
| オス | ALJMR8(T) | ALJML8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.438 | 1.500 | 12 | 7698 | 0.140 | 詳細を見る | ||
| オス | ALJMR12(T) | ALJML12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.750 | 14 | 13319 | 0.300 | 詳細を見る | ||
| ヘビーデューティ | ALRSM6(T) | — | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | 0.719 | 2.125 | 1.375 | 10 | 7718 | 0.088 | 詳細を見る | ||
| ヘビーデューティ | ALRSM10(T) | — | 0.6250 | 1.750 | 3/4-16 | 0.750 | 0.562 | 1.125 | 2.875 | 1.750 | 13 | 19240 | 0.317 | 詳細を見る | ||
| メス | ALJFR3(T) | ALJFL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.062 | 0.500 | 13 | 1360 | 0.022 | 詳細を見る | ||
| メス | ALJFR8(T) | ALJFL8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.125 | 1.062 | 12 | 7006 | 0.186 | 詳細を見る | ||
| メス | ALJFR12(T) | ALJFL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.562 | 14 | 13319 | 0.414 | 詳細を見る |
技術仕様
- ボール： 52100 軸受鋼、精密研削・熱処理・硬質クロムめっきで、滑らかな可動と耐摩耗性を実現します。
- レース： 合金鋼に PTFE ライナーと亜鉛めっきを選択でき、精密で低摩擦の可動を実現します。
- ボディ： 7075-T6 航空機用アルミ、赤または黒のアルマイト仕上げ。その他の色もご相談可能です。
備考
- スタッド構成の選択肢： 接尾辞に「S」を追加（例：ALJMR12S）。
- テフロン ライナー： 接尾辞に「T」を追加（例：ALJMR12T）。
- 選択可能な色： 赤、黒、無地、紫、青、緑、ピンク。
