リンケージ・シリンダー向け単軸ピンジョイント

クレビス型ロッドエンドと DIN 71752 クレビスジョイント

SYZ は、シリンダーロッド、制御リンケージ、機械のピボット、特注フォークエンド組立品向けに、DIN 71752 クレビス型ロッドエンド、クレビスジョイント、DIN 71751 クレビス部品を供給します。標準の CR/CL インチクレビス型ロッドエンド、メートル G シリーズクレビスジョイントからお選びいただくか、特注クレビスとして図面をお送りください。

見積りを依頼シリーズを比較

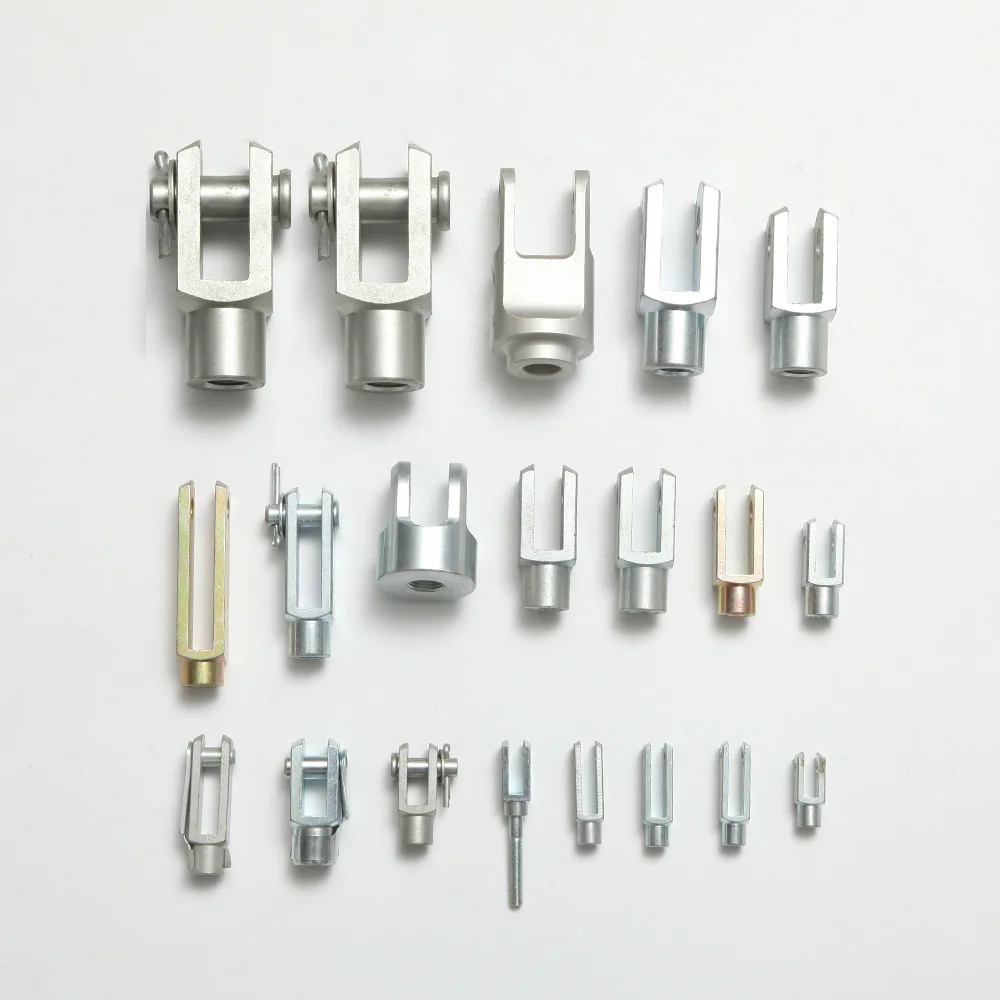

Clevis rod ends, clevis joints, and custom clevis components

インチ＋メートル

CR/CL および G シリーズ

右ねじ・左ねじ

ねじオプション

DIN 71752 ＆ 71751

メートル規格

12 + 49

標準サイズ

ISO 9001:2015 認証

工場直販調達

25 日標準生産

サンプル 20 日

OEM 級公差

製品ガイド

クレビス型ロッドエンドとクレビスジョイントとは？

クレビス型ロッドエンドは、クレビスアイとクロスホール接続を持つ U 字形の継手です。クレビスピンがフォークと相手タブを貫通し、単一平面で動くリンケージに強固な回転軸を与えます。

球面ロッドエンドと比べ、クレビスジョイントはよりシンプルで剛性が高く、機構が単軸の動きだけを必要とする場合に組立が容易です。SYZ はロッドクレビス、ヨーククレビス、スイベルクレビス、DIN 71752 クレビス型ロッドエンド、DIN 71751 クレビス、および炭素鋼・ステンレス鋼・アルミ・クロモリ鋼・チタン製の特注クレビス部品を製造しています。

選定ルール： 荷重経路とピボット動作が同一平面内に収まる場合はクレビスを使用します。相手リンケージに角度のミスアライメントや多軸可動が必要な場合はロッドエンドやボールジョイントを使用してください。

選定マトリクス

標準クレビス型ロッドエンド・クレビスジョイントシリーズ

インチの CR/CL クレビス型ロッドエンドか、メートルの DIN 71752 G シリーズクレビスジョイントをお選びいただき、サイズ表と技術図面でねじ、ピン穴、フォーク寸法をご確認ください。

インチクレビス型ロッドエンド

CR / CL クレビス型ロッドエンド

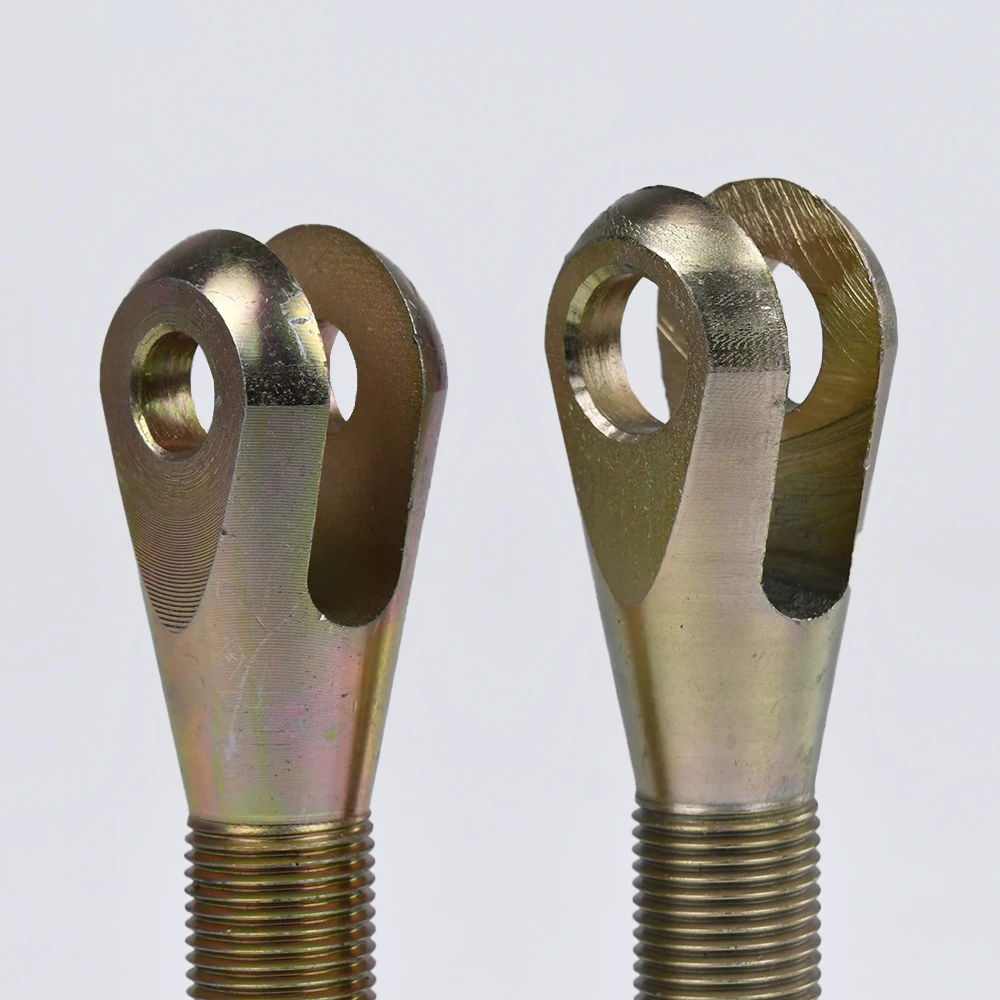

CR および CL クレビス型ロッドエンドは、調整式リンケージ、レーシングハードウェア、制御ロッド、ピンによる単軸ジョイントを必要とする機械組立品向けのインチねじ式フォークエンド部品です。

材料：炭素鋼、ステンレス鋼も選択可

表面処理亜鉛めっき研磨または硬質クロムめっき

ねじオスねじ右／左

用途調整式リンケージとクレビス型ロッドエンド組立品

CR / CL 仕様を見る

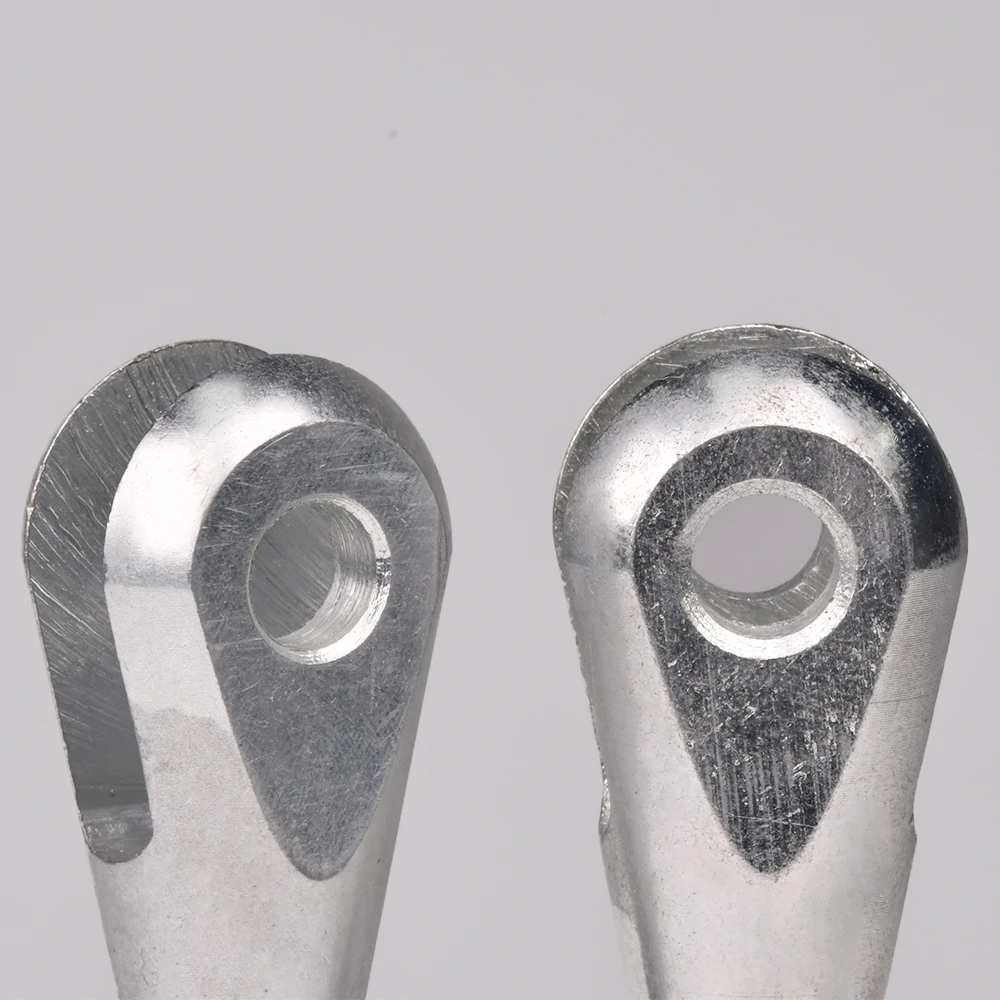

Durable zinc plated CR CL clevis linkage hardware

仕様サイズ表

編集
右ねじ品番	左ねじ品番	オスねじ 3A REF	B 径 +.005 -.000	D 径 +.010 -.010	W 幅 +.005 -.005	S 幅 +.005 -.005	A 長さ +.015 -.015	C 長さ +.062 -.031
CR4-5	CL4-5	5/16-24	0.2500	0.875	0.625	0.188	2.250	1.250
CR5-5	CL5-5	5/16-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-6	CL5-6	3/8-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-8	CL5-8	1/2-20	0.3125	1.000	0.750	0.250	2.500	1.500
CR6-8	CL6-8	1/2-20	0.3750	1.000	0.750	0.250	2.500	1.500
CR6-10	CL6-10	5/8-18	0.3750	1.125	0.825	0.375	3.375	2.000
CR6-12	CL6-12	3/4-16	0.3750	1.125	0.825	0.375	3.375	2.000
CR7-8	CL7-8	1/2-20	0.4375	1.125	0.825	0.375	3.375	2.000
CR7-10	CL7-10	5/8-18	0.4375	1.125	0.825	0.375	3.375	2.000
CR8-10	CL8-10	5/8-18	0.5000	1.125	0.825	0.375	3.375	2.000
CR8-12	CL8-12	3/4-16	0.5000	1.125	0.825	0.250	3.375	2.000
CR8-12-1	CL8-12-1	3/4-16	0.5000	1.125	0.825	0.375	3.375	2.000

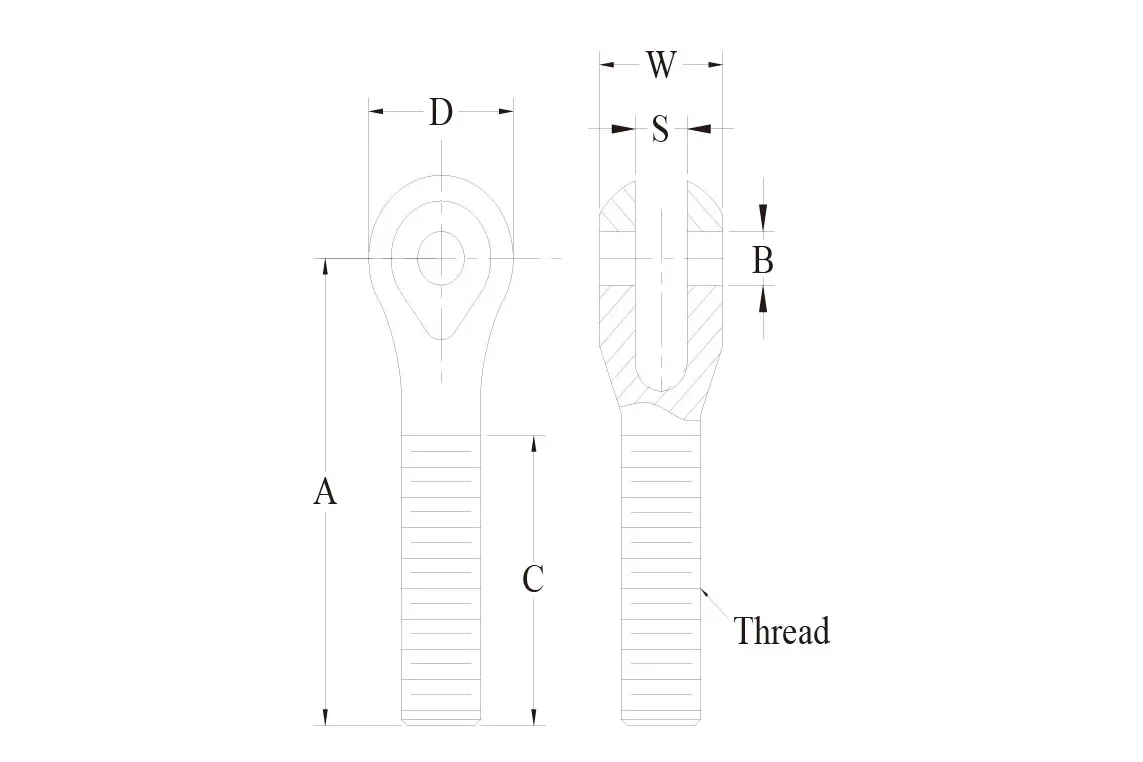

技術図面

DIN 71752 メートルクレビス

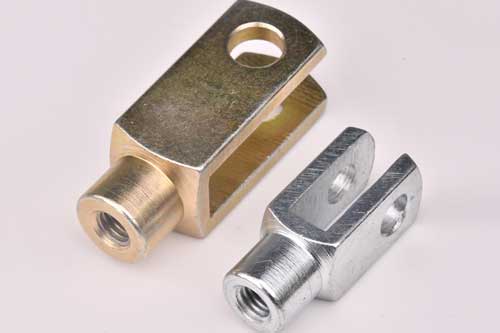

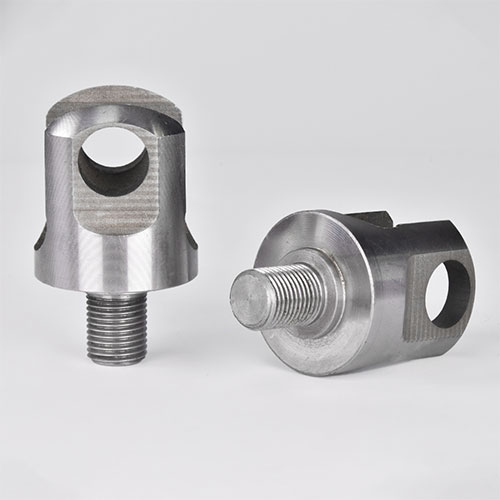

DIN 71752 G シリーズクレビス

G シリーズクレビスジョイントは、シリンダーロッド、アクチュエータ、DIN 規格寸法と再現性のあるはめあいが求められる欧州機械組立品向けのメートルメスねじ式フォークヘッドです。

材料炭素鋼・ステンレス鋼・アルミから選択可

表面処理亜鉛めっき

タイプ 1クレビスピン、ワッシャー、割りピン付き（選択可）

タイプ 2クレビススプリングピン付き（選択可）

ねじメスねじ右／左から選択

G シリーズ仕様を見る

仕様サイズ表

編集
品番	ねじ d2	d1 H9	l1 +0.5 -0.5	w3	w4	w1	w2	d3	l2 +0.5 -0.5	l3	l4	概算重量 (g)
G 4×8	M4	4	8	8	8	4	4	8	21	16	6.0	5
G 4×16	M4	4	16	8	8	4	4	8	29	24	6.0	7
G 5×10	M5	5	10	10	10	5	5	9	26	20	7.5	9
G 5×20	M5	5	20	10	10	5	5	9	36	30	7.5	13
G 6×12	M6	6	12	12	12	6	6	10	31	24	9.0	15
G 6×24	M6	6	24	12	12	6	6	10	43	36	9.0	21
G 8×16	M8	8	16	16	16	8	8	14	42	32	12.0	37
G 8x16FG	M8X1	8	16	16	16	8	8	14	42	32	12.0	37
G 8×32	M8	8	32	16	16	8	8	14	58	48	12.0	54
G 8x32FG	M8X1	8	32	16	16	8	8	14	58	48	12.0	54
G 10×20	M10	10	20	20	20	10	10	18	52	40	15.0	74
G 10x20FG	M10X1.25	10	20	20	20	10	10	18	52	40	15.0	74
G 10×40	M10	10	40	20	20	10	10	18	72	60	15.0	116
G 10x40FG	M10X1.25	10	40	20	20	10	10	18	72	60	15.0	116
G 12×24	M12	12	24	24	24	12	12	20	62	48	18.0	121
G 12x24FG	M12X1.25	12	24	24	24	12	12	20	62	48	18.0	121
G 12×48	M12	12	48	24	24	12	12	20	86	72	18.0	175
G 12x48FG	M12X1.25	12	48	24	24	12	12	20	86	72	18.0	175
G 14×28	M14	14	28	27	27	14	14	24	72	56	22.5	178
G 14x28FG	M14X1.5	14	28	27	27	14	14	24	72	56	22.5	178
G 14×56	M14	14	56	27	27	14	14	24	101	85	22.5	258
G 14x56FG	M14X1.5	14	56	27	27	14	14	24	101	85	22.5	258
G 16×32	M16	16	32	32	32	16	16	26	83	64	24.0	282
G 16x32FG	M16X1.5	16	32	32	32	16	16	26	83	64	24.0	282
G 16×64	M16	16	64	32	32	16	16	26	115	96	24.0	411
G 16x64FG	M16X1.5	16	64	32	32	16	16	26	115	96	24.0	411
G 18×36	M18	18	36	36	36	18	18	30	94	72	27.0	390
G 18x36FG	M18X1.5	18	36	36	36	18	18	30	94	72	27.0	390
G 20×40	M20	20	40	40	40	20	20	34	105	80	30.0	550
G 20x40FG	M20X1.5	20	40	40	40	20	20	34	105	80	30.0	550
G 20×80	M20	20	80	40	40	20	20	34	145	120	30.0	800
G 20x80FG	M20X1.5	20	80	40	40	20	20	34	145	120	30.0	800
G 25×50	M24	25	50	50	50	25	25	42	132	100	36.0	1100
G 25x50FG	M24X2	25	50	50	50	25	25	42	132	100	36.0	1100
G 28×56	M27	28	56	55	55	28	28	48	148	112	40.0	1500
G 28x56FG	M27X2	28	56	55	55	28	28	48	148	112	40.0	1500
G 30x54FG	M27X2	30	54	55	55	30	30	48	148	110	40.0	1440
G 30×60	M30	30	60	60	60	30	30	52	160	120	42.0	1970
G 30x60FG	M30X2	30	60	60	60	30	30	52	160	120	42.0	1970
G 35x54FG	M36X2	35	54	70	70	35	35	60	188	144	54.0	2930
G 35×72	M36	35	72	70	70	35	35	60	188	144	54.0	2930
G 35x72FG	M36X2	35	72	70	70	35	35	60	188	144	54.0	2930
G 36×72	M36	35	72	70	70	36	36	60	188	144	54.0	2930
G 36x72FG	M36X2	35	72	70	70	36	36	60	188	144	54.0	2930
G 40x84FG	M42X2	40	84	85	85	40	40	70	232	168	63.5	5640
G 42×84	M42	42	84	85	85	42	42	70	232	168	63.5	5340
G 42x84FG	M42X2	42	84	85	85	42	42	70	232	168	63.5	5340
G 50×96	M48	50	96	96	96	50	50	82	265	192	73.0	7860
G 50x96FG	M48X2	50	96	96	96	50	50	82	265	192	73.0	7860

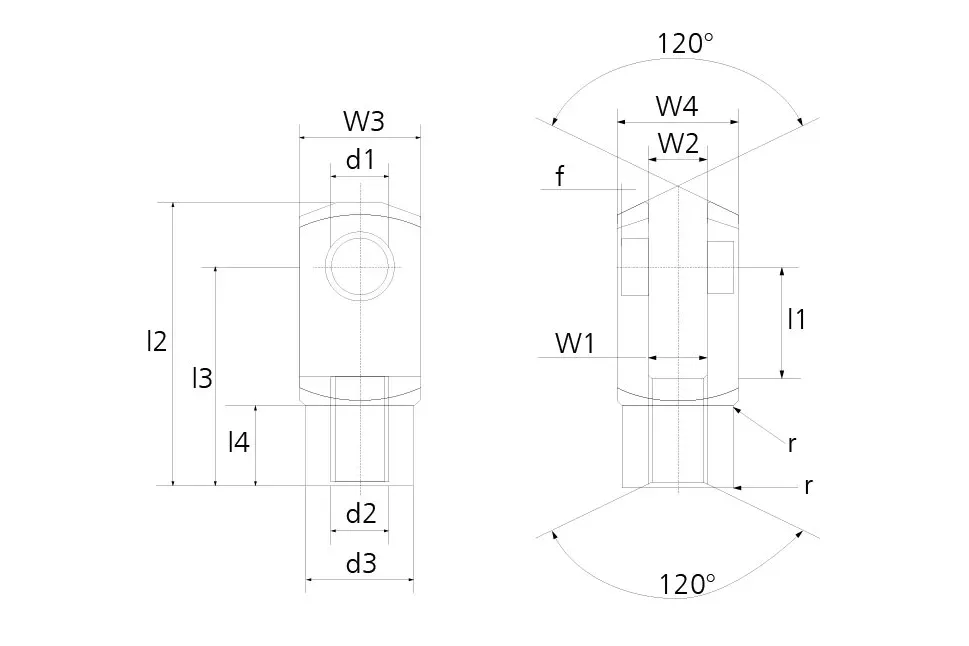

技術図面

G series metric clevis technical drawing

特注クレビス製造

特注ねじ式クレビスフォーク、ヨーククレビス・クレビス部品

標準クレビス型ロッドエンドに加え、SYZ はレーシング、ステアリング、サスペンション、農業機械、産業リンケージ向けの特注クレビスを製造しています。

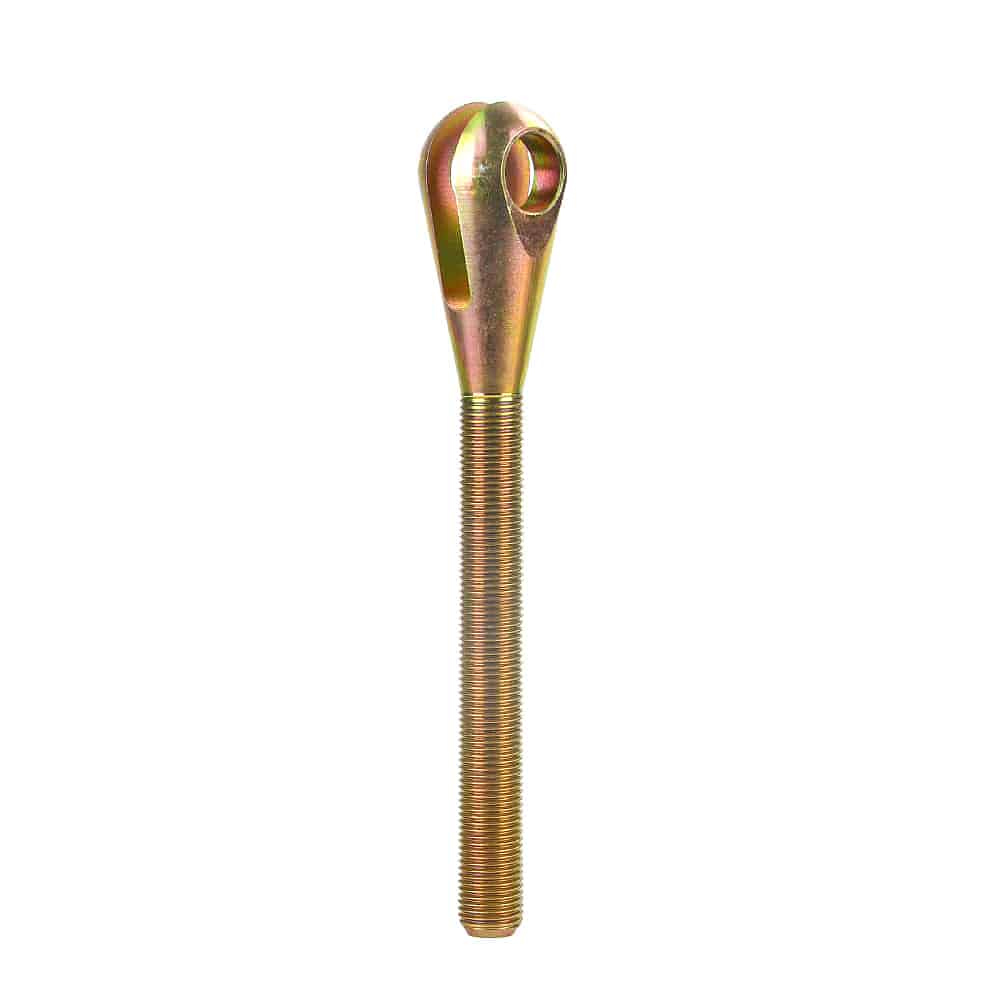

バギークレビス／リミットストラップクレビス

材料： 炭素鋼

表面： 黄色亜鉛めっき

寸法： インチ

レジェンドカークレビス

タイプ： A アームクレビス

材料：クロモリ鋼 4130

表面： 黒色酸化処理

寸法： インチ

溶接式クレビス

材料： クロモリ鋼 4130 ／炭素鋼／チタン

表面： 素地

寸法： インチまたはメートル

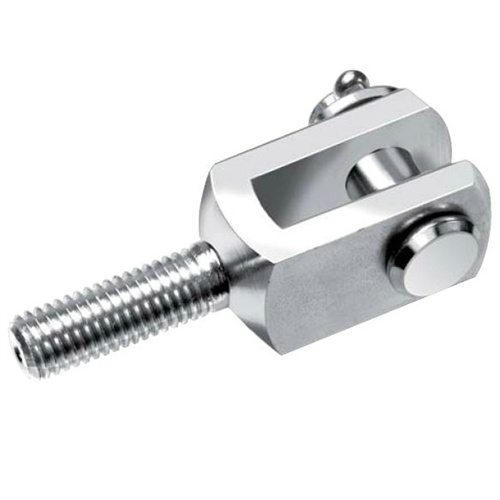

オスクレビス型ロッドエンド

材料： ステンレス鋼

表面： 素材のまま

寸法： インチまたはミリメートル

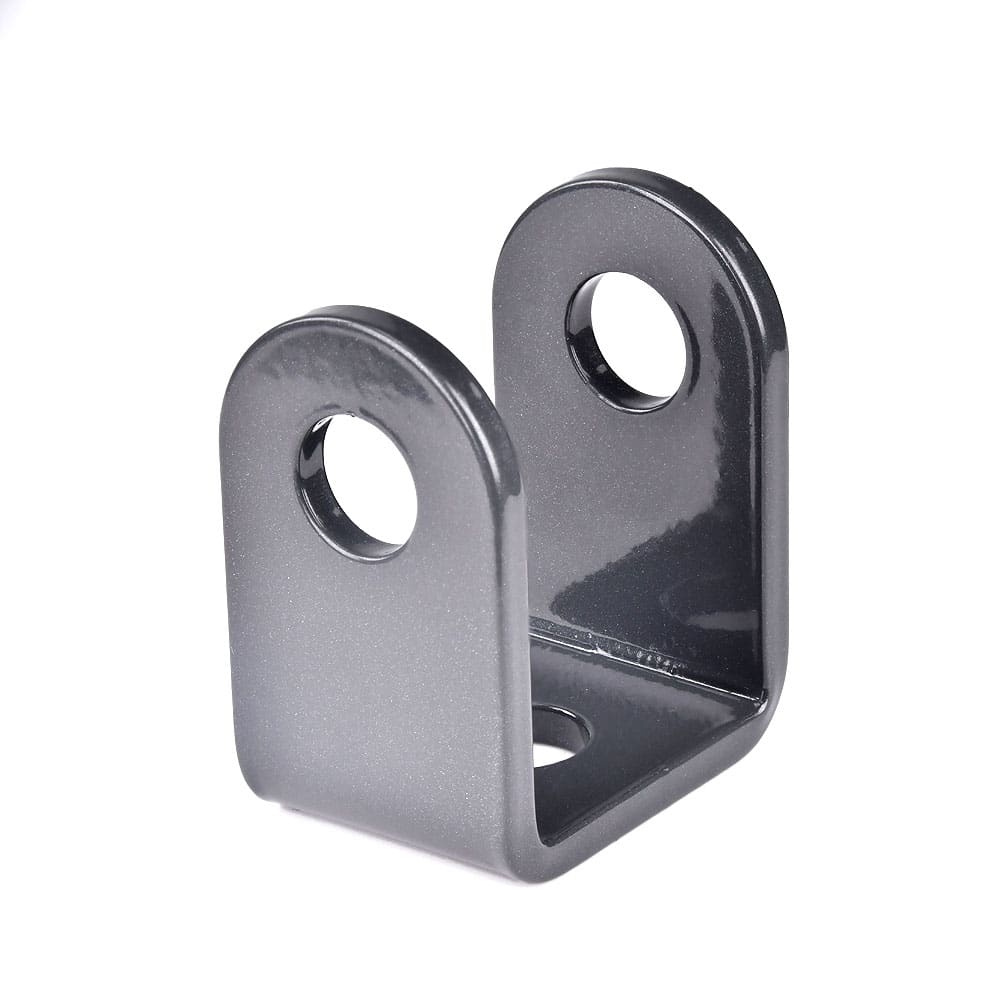

クレビスブラケット

材料： 炭素鋼

表面： 粉体塗装

寸法： インチまたはミリメートル

鍛造ヨークエンド

材料： 炭素鋼

表面： 白色亜鉛めっき

寸法： インチまたはミリメートル

ステアリングクレビス

材料： カスタマイズ

表面： カスタマイズ

寸法： カスタマイズ

農業用クレビス

材料： 鍛造鋼

表面： 素地／地色

寸法： インチまたはミリメートル

ステアリングラッククレビス

材料： アルミ

表面： アルマイト処理

寸法： インチまたはミリメートル

ショックスイベルクレビス

材料： クロモリ鋼

表面： 白色亜鉛めっき

寸法： インチまたはミリメートル

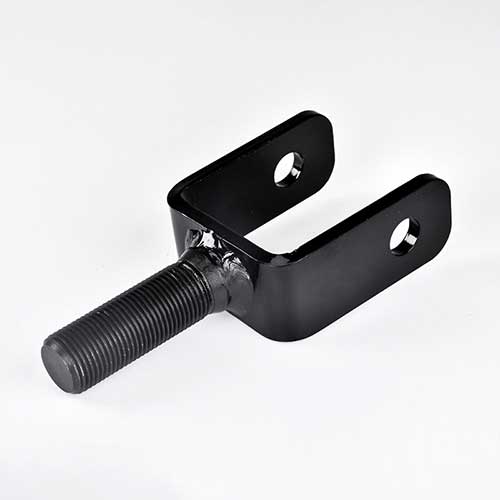

クレビスジョイント

材料： 炭素鋼

表面： カスタマイズ

寸法： カスタマイズ

CR / CL 仕様 G シリーズ仕様

製造品質

組立はめあいに影響するクレビス製造ディテール

ねじ、めっき、マーキング、クレビスフォークの公差は管理されており、大量注文でもロット間の一貫性を保ちます。

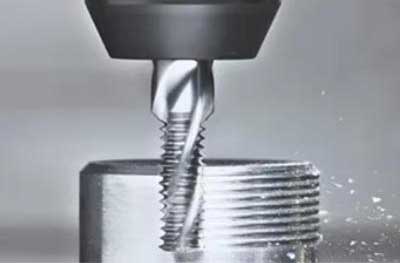

精密ねじ

高精度のねじ転造や切り加工により、バリのない滑らかなねじを実現します。各ロットは通り／止まりゲージで検査し、確実な組立を保証します。

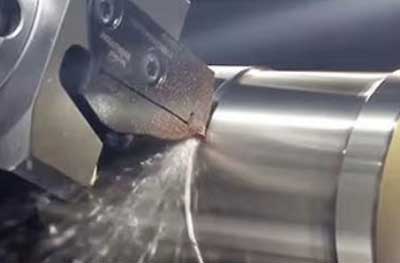

完璧な表面仕上げ

環境配慮型亜鉛めっき、Zn-Ni 合金めっき、溶融亜鉛めっきのオプションで耐食性に対応し、ご要望に応じて 48〜96 時間の塩水噴霧試験目標にも対応します。

鮮明なレーザーマーキング

ロット番号、主要仕様、お客様のロゴをレーザー刻印でき、トレーサビリティと倉庫での識別が容易になります。

厳格な公差管理

ピン穴径、クレビスアイの位置合わせ、フォーク間隔、ジョー開口部を管理し、横方向の遊び、引っかかり、組立手戻りを低減します。

カスタマイズオプション

材料、表面処理、ねじ・サイズ

SYZ は、用途荷重、腐食環境、図面公差、組立要件に合わせて特注クレビス部品を製作できます。

材料オプション

炭素鋼

1018 / 1020 / 1045 / A3 / Q235 など

クロモリ鋼

4130 / 4140 / 4340 / 8620 / 8640

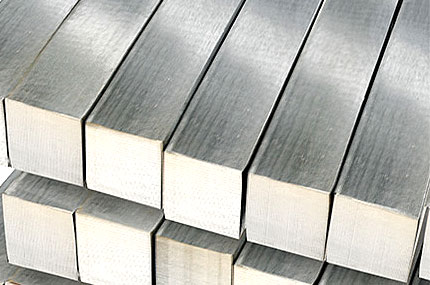

ステンレス鋼

303 / 304 / 316 / 17-4 など

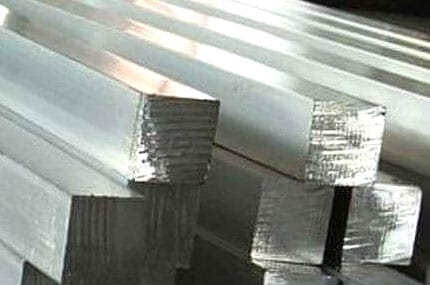

アルミ合金

5052 / 6061 / 6063 / 6082 / 2017 / 7075 など

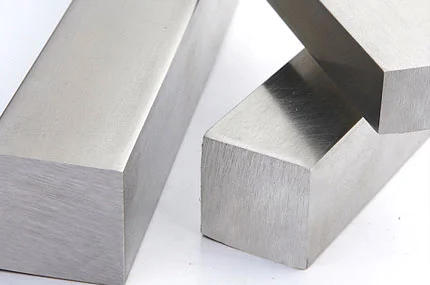

チタン

TA2 / TC4 (Ti-6Al-4V)

表面処理オプション

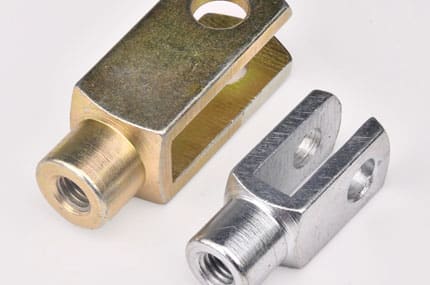

白色／黄色亜鉛めっき

鋼製クレビス部品向けの汎用防食処理です。

硬質クロムめっき研磨

選定リンケージ部品向けの耐摩耗表面オプションです。

黒色酸化処理

モータースポーツや機械ハードウェア向けの暗色仕上げです。

粉体塗装

ブラケットや大型板金クレビス向けのカラー塗装オプションです。

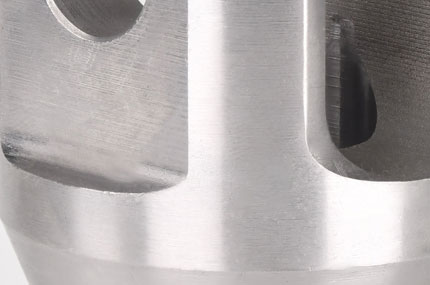

素材のまま

ステンレス鋼、アルミ、チタン、溶接式部品向けの素地／機械加工仕上げです。

ねじ・サイズオプション

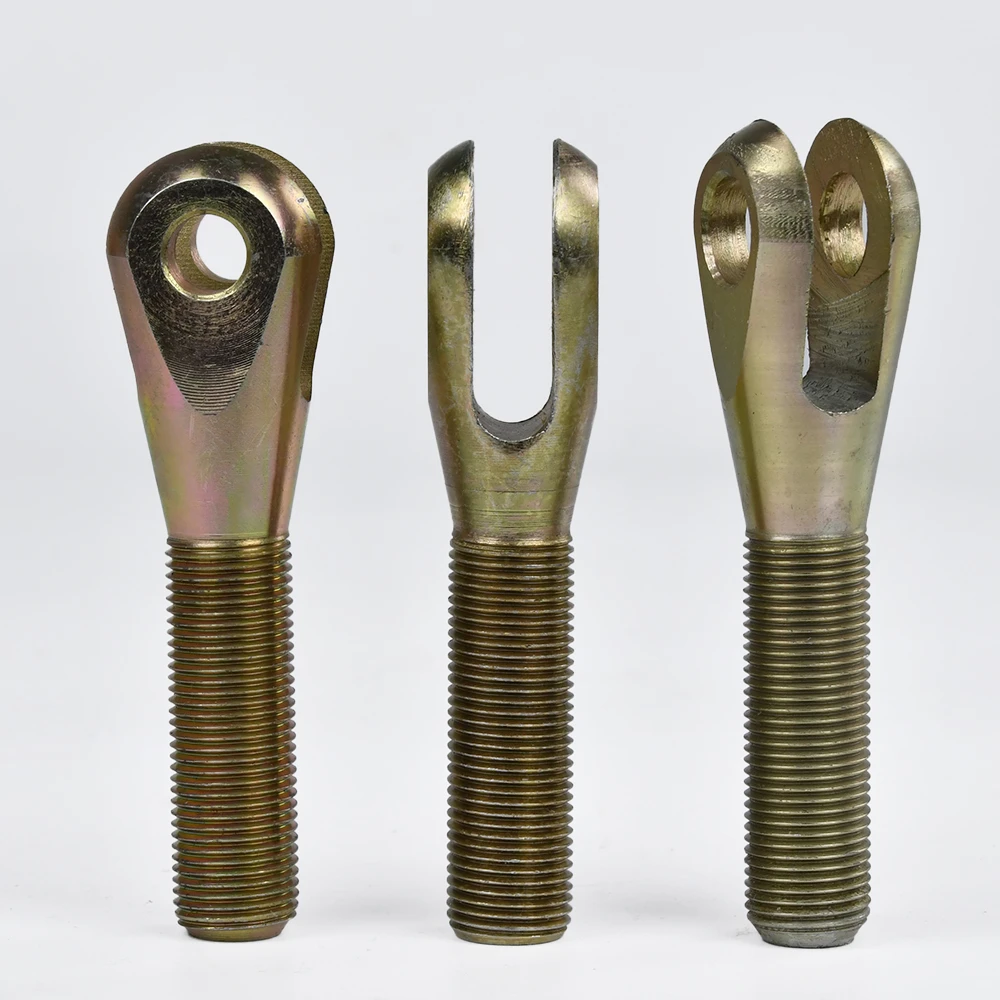

メスねじ左／右

メートル G シリーズと特注メスねじクレビスジョイント。

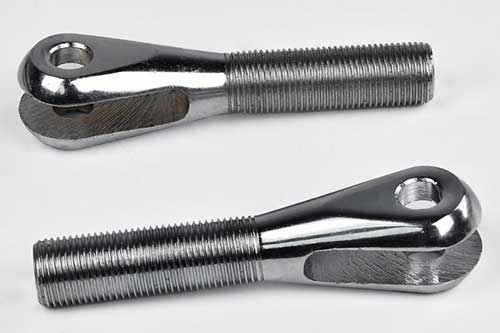

オスねじ左／右

CR/CL クレビス型ロッドエンドと特注オスねじクレビス。

メートルサイズ

DIN 規格および図面ベースのメートル寸法。

インチサイズ

米国規格のリンケージ、レーシング、ステアリング、農業用クレビス寸法。

比較

クレビス型ロッドエンド vs ロッドエンド vs ボールジョイント

クレビス型ロッドエンドは、接続部が定義されたピン軸を中心に回転する必要がある機械リンケージで重要な役割を果たします。適切なジョイント形式は、設計に必要な角度可動量、アライメント自由度、組立強度によって決まります。

ジョイント形式	動作プロファイル	接続方式	最適な用途	不向きなケース
クレビス型ロッドエンド／クレビスジョイント	クレビスピンを中心とした単軸ヒンジ動作	U 字フォーク、クレビスアイ、クロスホール、ピン	シリンダーロッド、ブレーキリンケージ、平面機構、制御ロッド	継続的な角度ミスアライメントが必要な用途

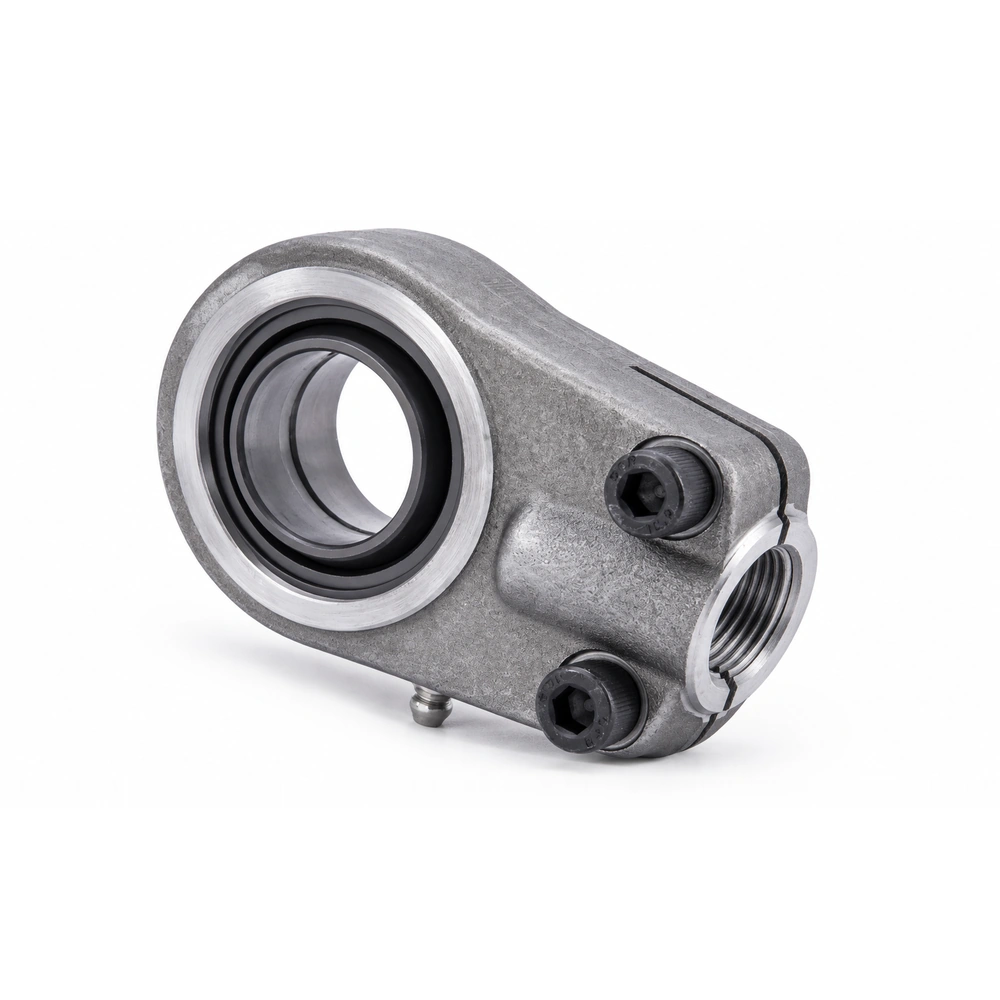

ロッドエンド／ハイムジョイント	多軸の球面可動	ボルト／スタッドで取り付ける球面ボア	サスペンションリンク、ステアリングアーム、ミスアライメントリンケージ	剛性フォークの方が経済的な単純な平面ジョイント
ボールジョイント	コンパクトな多軸角度可動	ソケットハウジングに保持されたボールスタッド	スロットル制御、小型リンケージ、クイックディスコネクト	クレビスピン接続を必要とする重量フォークエンド組立品

用途

典型的なクレビス用途と参照規格

標準および特注クレビス部品は、農業、産業、ステアリング、アクチュエータの各リンケージシステムで使用されます。参照規格は設計の基礎を示すものであり、最終寸法、荷重、適合要件はお客様の図面と用途で確定します。

農業用ヒッチクレビス

参照規格： ASAE S278 / ISO 730 に基づくお客様図面

クイックリリース・耐食性のクレビス組立品で、ロックピンオプションに対応します。

材料： 炭素鋼、溶融亜鉛めっきまたは電気亜鉛めっき

産業用 DIN クレビス

参照規格： DIN 71752 / ISO 8140 に基づくお客様図面

シリンダーロッドやアクチュエータリンケージ向けの高ねじ精度と厳しい公差です。

材料： 中炭素鋼 C45、リン酸塩皮膜または亜鉛めっき

ステアリング・サスペンションクレビス

参照規格： お客様図面＋エンジニアリングレビュー

高強度で耐疲労性の車両リンケージ組立品向けのヘビーデューティ設計です。

材料： 熱間鍛造合金鋼

メートルシリンダークレビス

参照規格： DIN 71752 ／お客様図面

空圧・油圧シリンダーロッド向けの高寸法精度と組立の容易さです。

材料： ステンレス鋼 304 / 316

組立コンポーネント

クレビスピンと保持クリップ

相手タブ、使用環境、保守計画に合ったピンと保持方式でフォークエンド組立品を完成させます。SYZ は、必要なピン、ワッシャー、割りピン、スプリングピンの構成を含めてクレビス本体を見積もります。

2 つの一般的なオプション： タイプ 1 はクレビスピン、ワッシャー、割りピンを使用します。タイプ 2 はクレビススプリングピンを使用します。図面でピン径、かみ合い長さ、穴位置合わせ、保持部へのアクセスを確認してください。

1999 年からの精密製造

OEM プログラム向けトレーサブルクレビス生産

ISO 9001:2015 認証の生産で、ロット追跡と図面ベースの検査を実施しています。年間数量と必要な管理ポイントをお知らせいただければ、最適な工程と検査計画をご提示します。

ISO 9001:2015

反復生産と文書化された検査のための品質システム管理です。

1999 年から

機械加工とリンケージ部品製造の長年の経験です。

SSOT: 25 / 20

標準生産目標 25 日、サンプル目標 20 日。見積書で確定します。

リンケージを完成させる

クレビスに関するよくある質問

クレビス型ロッドエンドとロッドエンド軸受の違いは？

クレビス型ロッドエンドはフォークとピンによる単軸回転です。ロッドエンド軸受は球面ボールによる多軸角度可動です。リンケージが固定平面内で動く場合はクレビスを使用してください。

インチクレビス型ロッドエンドの CR / CL とは？

CR は通常右ねじ、CL は左ねじを示します。右ねじと左ねじの部品を対にすることで、接続ロッドを回してリンケージ長を調整できます。

SYZ はピンとクリップ付きの DIN 71752 クレビスジョイントを供給できますか？

はい。G シリーズクレビスジョイントは、組立要件に応じてクレビスピン、ワッシャー、割りピン、スプリングピン付きで供給できます。

用途に合ったクレビスのサイズはどう選べばよいですか？

ねじサイズと左右、クレビスピン径、フォーク開口幅、相手タブ厚、荷重方向をご確認ください。図面をお送りいただければ、見積りの前に主要寸法をチェックします。

図面やサンプルから特注クレビスを製作できますか？

はい。SYZ は図面、サンプル、目標仕様から、特注クレビスフォーク、ステアリングクレビス、溶接式クレビス、ヨークエンド、ブラケット、特殊ねじクレビス部品を製作できます。

どのような材料と仕上げが選べますか？

一般的なオプションは炭素鋼、クロモリ鋼、ステンレス鋼、アルミ合金、チタンです。表面処理は亜鉛めっき、黒色酸化、硬質クロム、粉体塗装、機械加工のままからお選びいただけます。

標準の生産リードタイムとサンプル納期は？

標準の計画目標は生産 25 日、サンプル 20 日です。材料、仕上げ、数量、図面承認、検査要件により変動します。

エンジニアリングツール

この製品ファミリーの計算ツール

ボルトせん断容量計算ツール

ピンやボルトの単剪断・複剪断容量を見積もります。

ボルトプリロードトルク計算ツール

ボルト締結金具の締め付けトルクを見積もります。

購入ガイド

この製品ファミリーの購入ガイド

クレビス型ロッドエンド

単軸シリンダー・リンケージピボット向けクロスホール付き U 字フォーク。

工場直販

クレビスの見積りを依頼

ねじサイズ、ピン径、材料、数量、図面をお送りください。価格と生産の推奨事項をお答えします。

クレビス型ロッドエンドと DIN 71752 クレビスジョイント

クレビス型ロッドエンドとクレビスジョイントとは？

標準クレビス型ロッドエンド・クレビスジョイント シリーズ

CR / CL クレビス型ロッドエンド

仕様サイズ表

DIN 71752 G シリーズ クレビス

仕様サイズ表

特注ねじ式クレビスフォーク、ヨーククレビス・クレビス部品

バギー クレビス／リミットストラップ クレビス

レジェンドカー クレビス

溶接式クレビス

オス クレビス型ロッドエンド

クレビス ブラケット

鍛造ヨークエンド

ステアリング クレビス

農業用クレビス

ステアリングラック クレビス

ショック スイベル クレビス

クレビスジョイント

組立はめあいに影響するクレビス製造ディテール

精密ねじ

完璧な表面仕上げ

鮮明なレーザーマーキング

厳格な公差管理

材料、表面処理、ねじ・サイズ

材料オプション

炭素鋼

クロモリ鋼

ステンレス鋼

アルミ合金

チタン

表面処理オプション

白色／黄色亜鉛めっき

硬質クロムめっき研磨

黒色酸化処理

粉体塗装

素材のまま

ねじ・サイズ オプション

メスねじ 左／右

オスねじ 左／右

メートル サイズ

インチ サイズ

クレビス型ロッドエンド vs ロッドエンド vs ボールジョイント

典型的なクレビス用途と参照規格

農業用ヒッチ クレビス

産業用 DIN クレビス

ステアリング・サスペンション クレビス

メートル シリンダー クレビス

クレビスピンと保持クリップ

OEM プログラム向けトレーサブル クレビス生産

関連リンケージ コンポーネント
