ALJM／ALRSM／ALJF ロッドエンド
3 ピース精密・27 サイズ
3 ピース精密ファミリーは、PTFE ライナー選択可能な合金鋼レースを採用。ALRSM はより多くのねじかみ合いを得られる強化シャンク モデルです。
軽量 7075-T6 航空機用アルミ — ロッドエンド・ハイムジョイント
アルミ ロッドエンド
・ハイムジョイント
レーシング リンケージ、ロボティクス、UAV 制御リンク、OEM 組立品向けの軽量 7075-T6 アルミ ロッドエンド。 精密可動には 3 ピース ALJM ファミリー、自己潤滑でコスト重視のリンケージには 2 ピース AM/AF ファミリーをお選びください。 標準仕上げは赤／黒アルマイト。右／左ねじオプション、FK・Aurora・QA1・Midwest Control の互換照会にも対応します。
2 シリーズ
52 サイズ
0.190″–1.000″
内径範囲
7075-T6
ボディ・52100 ボール
FK・Aurora・QA1
互換照会
材料証明書対応
サンプルからフルコンテナまで
航空宇宙グレード 7075-T6
FK・Aurora・QA1 互換
鋼の 1/3 の重量
概要
アルミ ロッドエンドとは？
アルミ ロッドエンド（アルミ ハイムジョイント／ローズジョイント）は、鋼製ハウジングを 7075-T6 航空機用アルミ ボディ に置き換え、重量を削減しながら同じ球面可動を保ちます。ボールは引き続き焼入れ 52100 軸受鋼 です。ボールにアルミを使わないのは、耐摩耗に必要な 表面硬度が得られないためです。
このトレードオフは意図的なものです。アルミはクロモリに比べて衝撃荷重マージンを犠牲にして質量を下げます。したがって選定の実際の問いは、抽象的な「アルミか鋼か」ではなく、リンケージがかかる荷重が 軽〜中程度で点検しやすいものか（アルミが有利）、それとも高衝撃のサスペンション／ステアリング荷重か（クロモリを使用）です。
7075-T6 アルミ ハウジング
高強度の航空宇宙グレード。溶体化処理と人工時効により T6 調質。耐食性のため赤または黒のアルマイト処理を施しています。
52100 軸受鋼ボール
精密研削・熱処理・硬質クロムめっき。焼付きと摩耗を防ぐため、ボールにアルミは使用しません。
重量と強度のトレードオフ
バネ下質量を削減し応答性を高めますが、クロモリより衝撃荷重容量は低めです。軽〜中程度で点検しやすい荷重向けの設計です。
材料科学
なぜ 6061 や 2024 ではなく 7075-T6 なのか
アルミ ロッドエンドの成否は合金で決まります。SYZ が使用するのは 7075-T6。この高強度航空宇宙グレードには理由があります：
強度
7075-T6 は入手しやすいアルミ合金で最も高い強度を持ち、引張強さは汎用 6061 を 大きく上回り、密度は鋼の約 1/3 を保ったまま軟鋼の水準に迫ります。 （合金の公表特性。品番ごとのデータは各仕様ページを ご確認ください。）
T6 調質
溶体化処理と人工時効により最大強度に調質した、航空宇宙構造部品や ハイエンド モータースポーツ部品の標準調質です。
なぜ 6061 ではないのか
6061 は強度が低く、より低い負荷容量しか持たせられません。他社の「6061 アルミ ロッドエンド」は 7075-T6 製品と同等ではありません。
アルマイト処理
カラー アルマイト仕上げ（赤／黒）は表面を硬化させ、耐食性を高め、複雑な組立品で右／左や荷重経路を色分けできます。
重量の話が核心です。タイロッド、ラジアス ロッド、スタビライザー リンク、制御リンケージの質量を削減すると、バネ下／回転質量が減り、加速・応答性・支持構造の疲労が改善されます。ただし 荷重がアルミ シリーズの定格内に収まっている場合に限ります。
検証済み仕様
材料と構造
SYZ のアルミ ロッドエンドは高強度 7075-T6 ボディと 52100 軸受鋼ボールを共通搭載。 内部構造とレースはシリーズごとに最適化されています：
| コンポーネント | ALJM／ALRSM／ALJF（3 ピース） | AM／AF（2 ピース） |
|---|---|---|
| ボディ | 7075-T6 航空機用アルミ、赤／黒アルマイト | 7075-T6 航空機用アルミ、赤／黒アルマイト |
| ボール | 52100 軸受鋼、熱処理、精密研削、硬質クロムめっき | 52100 軸受鋼、熱処理、精密研削、硬質クロムめっき |
| レース／ライナー | 合金鋼レース；PTFE ライナー選択可（-T）；亜鉛めっき選択可 | 射出成形強化ナイロン＋PTFE |
| 内径範囲 | 0.1900〜0.7500 インチ | 0.1900〜1.000 インチ |
| ねじ | オス（ALJM）／メス（ALJF）／強化シャンク（ALRSM）；右・左 | オス（AM）／メス（AF）；右・左 |
| 互換ブランド | FK、Aurora | QA1、Midwest Control |
なぜ 7075-T6 か
高強度の航空宇宙用アルミ グレード
（溶体化処理・人工時効 T6）。一般的な 6061 よりはるかに強く、アルミの軽量性はそのままです。カラー アルマイトは表面を硬化させ、耐食性を持ち、色分けにも対応します。
ALRSM シリーズ
3 ピース ファミリーのヘビーデューティ／強化シャンク モデル（ボール材質は同一）。シャンクに軸方向荷重や
曲げ荷重がかかる場合に、より多くのねじかみ合いを確保します。
PTFE オプション（-T）
ライナーにより給油が不要になり、摩擦も低減。鋼ボールとアルミ ボディの間にポリマー バリアを保ち、湿潤環境でのガルバニック相互作用を低減します。
全ラインナップ
アルミの 2 ファミリー

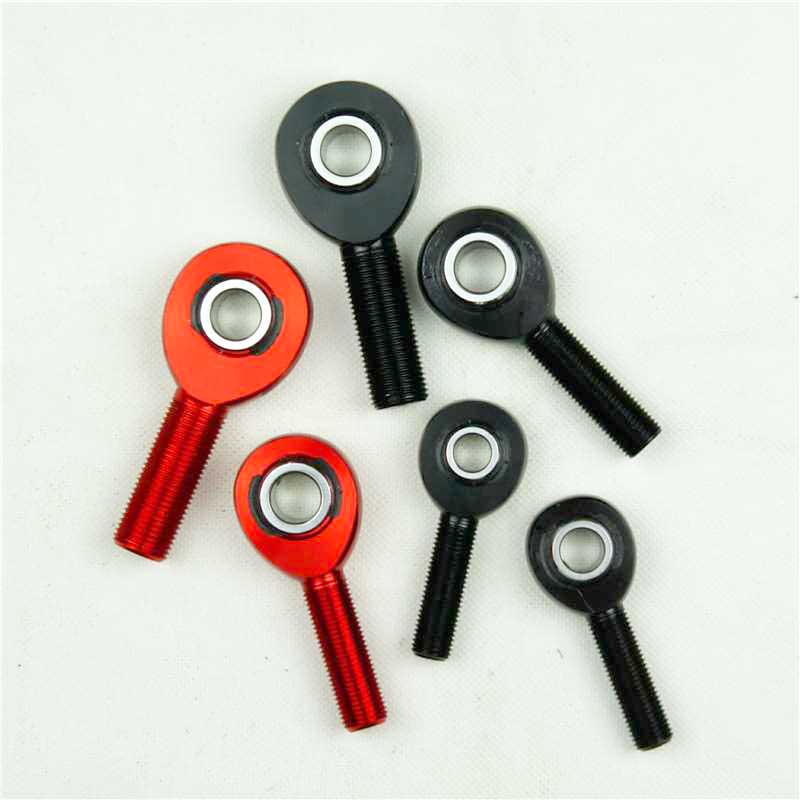

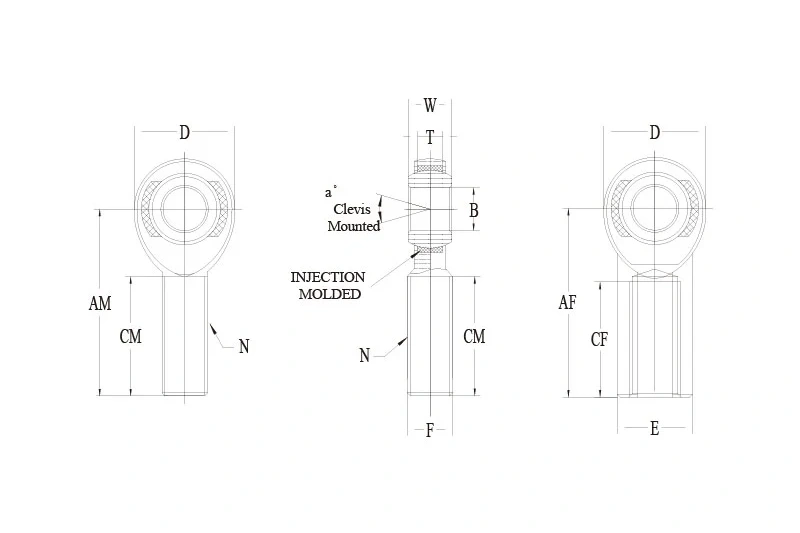

AM／AF ロッドエンド
2 ピース・25 サイズ
2 ピースの AM/AF ファミリーは 7075-T6 アルミ ボディに強化ナイロン/PTFE レースを組み合わせます。より軽いメカニズム向けの実用的な自己潤滑オプションです。
実在品番から始める
アルミ ロッドエンドの人気サイズ
これらの実在製品レコードを素早い出発点にし、シリーズ ページで完全な寸法表をご確認ください。
| シリーズ | 品番 | 内径／ねじ | 構成 |
|---|---|---|---|
| ALJM | ALJMR8(T) / ALJML8(T) | 0.5000″ · 1/2-20 | オス 3 ピース |
| ALJM | ALJMR12(T) / ALJML12(T) | 0.7500″ · 3/4-16 | オス 3 ピース |
| ALJF | ALJFR8(T) / ALJFL8(T) | 0.5000″ · 1/2-20 | メス 3 ピース |
| ALJF | ALJFR12(T) / ALJFL12(T) | 0.7500″ · 3/4-16 | メス 3 ピース |
| AM | AMR8-10 / AML8-10 | 0.5000″ · 5/8-18 | オス 2 ピース |
| AF | AFR8 / AFL8 | 0.5000″ · 1/2-20 | メス 2 ピース |
| AM | AMR12-16-1 / AML12-16-1 | 0.7500″ · 1-14 | オス 2 ピース |
ブランド プログラムと視覚管理

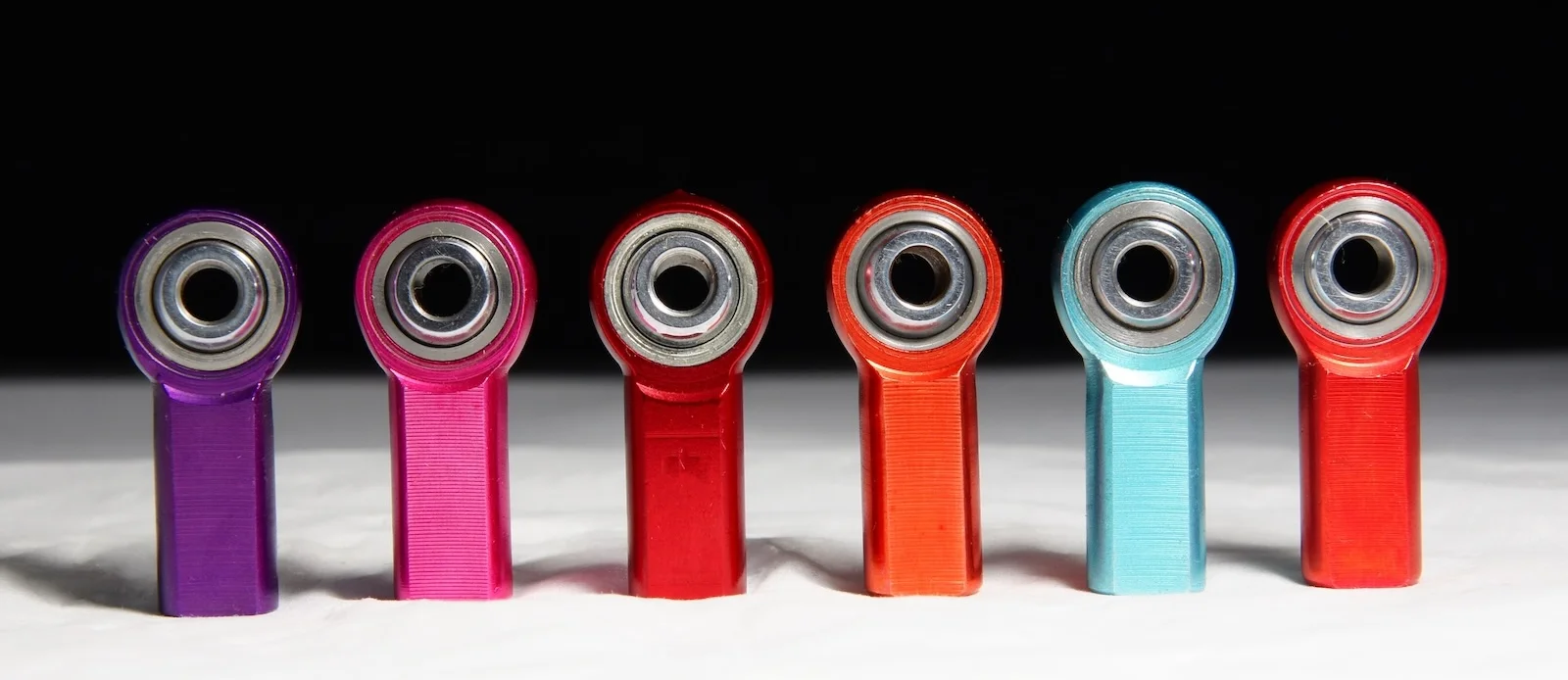

カラーと特注仕上げ
標準は赤／黒アルマイト。ブランド プログラム向けに、その他の色、レーザー刻印ロゴ、特注梱包にも対応します。
標準仕上げ
ALJM、ALRSM、AM/AF プログラムの標準は赤／黒アルマイト。色で右／左の別や荷重経路の区別を示せます。
ブランド識別
リピート プログラムや追跡可能な組立品向けに、レーザー刻印ロゴや品番識別を担当チームとご相談いただけます。
梱包管理
販売店、モータースポーツ、プライベート ブランド プログラム向けに特注梱包・ラベルに対応します。リリース前にカラーサンプルをご請求ください。
適切な材料の選び方
アルミ選定ガイド
クイック比較
| ご要件 | 推奨材料 | 理由 |
|---|---|---|
| 軽量化、軽〜中負荷、アルマイト仕上げ | 7075-T6 アルミ | バネ下質量を低減、密度は鋼の 1/3 |
| 重い衝撃荷重、主ステアリング、オフロード サスペンション | 4130 クロモリ | より高い引張強度と疲労寿命 |
| 研磨性の露出環境／街乗り快適性 | 4130 クロモリ（PTFE／ポリ） | 砂利による侵食やボディ変形に抵抗 |
アルミを選ぶべきケース
- リンケージ組立品の設計目標として軽量化が重要である場合。
- リンケージが受ける荷重が軽〜中程度で点検しやすい場合。
- きれいなアルマイト仕上げ（赤／黒）を希望する場合。
- 可動質量の低減／素早く応答する可動が求められる場合。
アルミを避けるべきケース
- ジョイントが重い衝撃荷重や高衝撃応力を受ける場合。
- ねじシャンクに曲げ荷重がかかる場合（純粋な引張／圧縮のみに対応）。
- エンジニアリング検証なしの主ステアリングや過酷なオフロード サスペンションの場合。
- 環境の研磨性が高くアルミ ボディが侵食される場合は クロモリ ロッドエンド.
発注前の確認事項： 内径、ねじサイズとピッチ、オス／メス、右／左、中心‐端部長さ、
ボール／ハウジング幅、必要なミスアライメント角、PTFE か金属接触か
正確な半径荷重定格は 各仕様ページに記載されています。最終設計リリース前に必ずご確認ください。
用途
アルミ ロッドエンドが活躍する現場
質量と応答性のよい可動が重要な場面で軽量ボディをご活用ください。構造荷重は必ず品番レベルで検証してください。

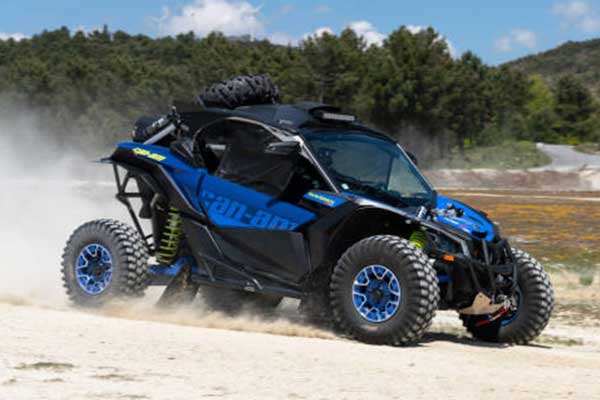

UTV・サイドバイサイド
スタビライザー リンク、ラジアス リンク、制御機構など、点検可能な非主要リンケージ向けの軽量オプション。高衝撃のサスペンション荷重にはエンジニアリング検証かクロモリが必要です。
レーシング リンケージ
シフト、スロットル、ペダルなど非構造のレース メカニズムでは、ALJM/ALJF が低い可動質量を実現。AM/AF は実用的な自己潤滑の選択肢です。
ロボティクス・オートメーション
ピック＆プレース機構、計装、調整式機械リンケージでは、可動質量の低減によりアクチュエータ負荷を軽減できます。デューティ サイクルに合わせて PTFE またはナイロン レースをご指定ください。
UAV・軽量メカニズム
1 g を重視する UAV や軽量メカニズムの制御リンケージに 7075-T6 アルミが適する場合があります。このページは航空認証を意味しません。組立品全体を検証してください。
互換照会
SYZ のアルミ ロッドエンドは競合の実在ラインと互換照会できます。各仕様ページの クロス検索ツールに競合品番を入力すれば、寸法から SYZ の同等品が見つかります。
SYZ を選ぶ理由
実用的なアルミ供給プログラム
1999 年から
リピート組立品向けに、材料・寸法サポート付きの工場直販ロッドエンド／リンケージ生産を提供します。
ISO 9001:2015
品質システム証明書 11425Q49262R0S を取得。材料証明書や検査記録はお見積もりと併せてご相談いただけます。
試作から量産へ
サンプルは約 20 日、生産は約 25 日で計画できます。最新スケジュールはお見積もり担当チームまでご確認ください。
FAQ
よくある質問
アルミ ロッドエンドはサスペンションに 十分な強度がありますか？
軽量レースカー、UTV、バイクでは、7075-T6 アルミ ロッドエンドは荷重が中程度の非構造リンク（スタビライザー リンク、キャンバー アーム）で機能します。より重い車両の構造リンクには
クロモリをご使用ください。必ず計算した最大値に安全率を乗じた値と静的半径荷重定格を突き合わせてください。
「7075 ロッドエンド」とは何ですか？
ボディに高強度 7075 アルミを使用したアルミ ロッドエンドのことです（SYZ は
7075-T6 を使用）。一般的なグレードより軽量かつ強度の高いアルミ オプションを求める際に検索される言葉です。
ALJM と AM シリーズの違いは？
ALJM は合金鋼レースと PTFE ライナー オプションを持つ 3 ピース精密タイプで、
より滑らかな可動と強化シャンク版（ALRSM）があります。AM は強化ナイロン/PTFE レースの 2 ピースで、
実用的で軽負荷・低コストな選択肢です。どちらも 7075-T6 ボディと 52100 鋼ボールを使用します。
「(-T)」接尾辞の意味は？
PTFE ライナー付き版を示します。自己潤滑・メンテナンスフリーで、
粉塵・湿潤・密封された組立品に最適です。T なし版は標準レースに依存します。
左ねじは入手できますか？
はい。すべてのアルミ シリーズで右ねじ・左ねじに対応します。ターンバックルやチューブ アダプター組立品の
片側には左ねじが必要で、両端をまとめて調整できます。
アルミ ロッドエンドはマリン／塩水環境に 適していますか？
推奨しません。塩分により、鋼ボール／アルミ ボディの界面で孔食とガルバニック腐食が発生します。マリン用途には SYZ のステンレス ロッドエンド（SCM/SCF）またはステンレス
球面軸受（COM-SS）をお選びください。
鋼にねじ込む際にボディは 焼付きますか？
アルミねじは高トルクや頻繁な調整で焼付くことがあります。アンチシーズを
使用し、過大トルクを避けてください。
どの色が選べますか？
標準仕上げは赤／黒アルマイトです。承認されたブランド プログラム向けに他の色もご相談可能です。量産開始前にサンプルをご請求ください。
当社ブランドをレーザーマーキングできますか？
リピート OEM、販売店、プライベート ブランド プログラム向けに、レーザー刻印ロゴ・識別子や特注梱包をご検討いただけます。見積依頼にはアートワークと年間数量を添えてください。
アルミ ロッドエンドはサスペンションに十分な強度がありますか？
軽めのレース用途や制御リンケージには適していますが、重量車の構造サスペンションや過酷な衝撃荷重にはクロモリが引き続き安全な選択です。品番レベルの定格は必ず仕様ページで確認してください。
ALJM と AM の違いは？
ALJM は合金鋼レースと PTFE ライナー オプションを持つ 3 ピース精密ファミリー、AM は強化ナイロン/PTFE レースの 2 ピース自己潤滑ファミリーです。
左ねじのアルミ ロッドエンドは入手できますか？
はい。右／左ねじのオプションがあり、端部を外さずにリンク ボディを回すだけで調整式組立品を設定できます。
アルミ ロッドエンドはマリンや塩水環境に適していますか？
理想的ではありません。塩分にさらされると、鋼ボール／アルミ ボディ界面周辺で腐食リスクとガルバニック問題が増加します。マリン用途にはステンレス シリーズがより適切です。
