制御リンケージ向けコンパクト ボールスタッド ジョイント

小型ボールジョイント

軽量な制御・位置決めリンケージ向けのコンパクトなボールスタッド ジョイントをご覧ください。CS DIN 71802 角度付きボールジョイント、AIM アキシアル

見積りを依頼5 シリーズを比較
5 シリーズ
CS / AIM / ES / QD / QI
DIN 71802
角度付きボールジョイント
GN 71802.1
アキシアル相当
クイックリリース
QD / QI オプション

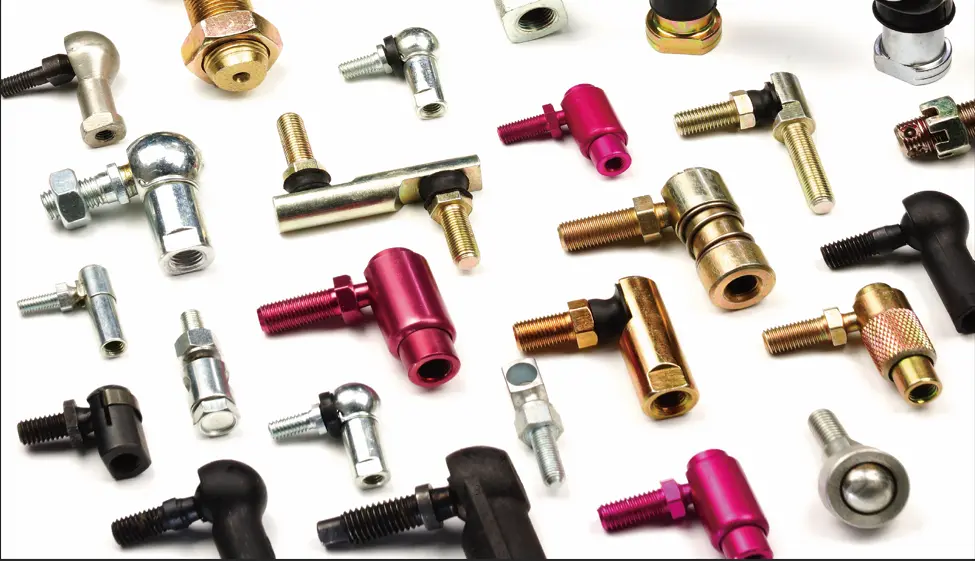

SYZ small ball joints all series including CS AIM ES QD QI
ISO 9001:2015 認証
工場直販価格
25 日標準生産
サンプル 20 日
OEM/ODM & 特注サイズ

定義

小型ボールジョイントとは

小型ボールジョイントは、ロッドエンドとは異なる、より小型軽量な可動リンケージ ジョイントです。ロッドエンドはねじハウジング内の球面軸受を使用しますボールスタッドがソケット内にある — よりシンプルでコンパクト、低〜中荷重の制御・位置決めリンケージ向けです。軽量産業/E

使用上の注意： これらは軽量な制御リンケージ ジョイントです。構造荷重やサスペンション荷重には、必要な荷重定格を確認しロ

選定コンテキスト

ボールジョイントとロッドエンドのリンケージ比較

動作と荷重の要件を満たす最も小さいジョイントを選んでください。コンパクト ボールジョイントは定格ロッドエンドの代用にはなりません

要件小型ボールジョイントロッドエンド / ハイムジョイント
典型的な構造ソケット内に保持されたボールスタッドねじハウジング内の球面軸受
最適な用途コンパクトな制御、ペダル、スロットル、アクチュエータ リンケージ調整式リンクとより高荷重の可動組立品
サービス優先度コンパクト パッケージ、クイックリリースまたは密封保持荷重定格、ねじ調整、文書化されたアライメント
設計チェックボール径、スタッドねじ、ソケット保持、引き抜き/荷重データボア、ねじ、静/動荷重、アライメント角、安全率

組立品を製作

ボールジョイント リンケージの構築

1. 動作を定義する

必要な角度、ストローク、リリース アクセス、およびジョイントが角度付きかアキシアルかグロメット付きかクイックディスコネクトかを設定します。

2. インターフェースを合わせる

ボール径、ねじサイズとピッチ、スタッド長、ソケット保持、相手ロッドやクレビスの幾何を確認します。

3. 荷重経路を検証する

静荷重、引き抜き/破断荷重、振動、環境を確認します。定格ロッドエンドや設計サスペンション ジョイントへのアップグレードを

シリーズ概要

小型ボールジョイント シリーズ一覧

DIN 71802 角度付きボールジョイント、アキシアル ボールジョイント、グロメット型ボールジョイント、2 種類のクイックディスコネクト ボールジョイント構成を比較

CS シリーズ · メートル角度付きボールジョイント

CS シリーズ DIN 71802 角度付きボールジョイント

CS シリーズの DIN 71802 角度付きボールジョイントは、90 度のボールスタッドとコンパクトなソケット ハウジングで可動リンケージ部品を接続・案内します

  • ソケット：炭素鋼、引張強度クラス 5、亜鉛めっき＋無色パシベーション。
  • ボール：潤滑ボール座付き焼入れ鋼。ステンレス版も入手可能です。
  • 90 度構造により、引張・圧縮強度を維持しながら余分なブラケットやレバーを排除できます。
仕様から DIN 71802 角度付きボールジョイントを選ぶ
DIN 71802 angled ball joint with threaded ball stud

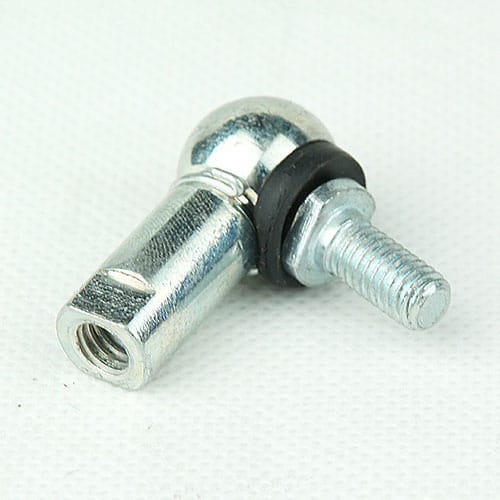

DIN 71802 ball joint side view
Black DIN 71802 small ball joint option
Yellow zinc DIN 71802 small ball joint

仕様サイズ表

編集
品番ねじ d1ねじ d2ボール径 d1L +0.3 -0.3L1 +0.3 -0.3l1 +0.3 -0.3l2 +0.3 -0.3Da°概算重量 (g)
CSM5M5X0.8M5X0.882210.210.2983615.2
CSM6M6X1.0M6X1.0102511.512.511103625.2
CSM8M8X1.25M8X1.25133014.016.513133653.1
CSM10M10X1.5M10X1.5163515.520.0161636103.8
CSM12M12X1.75M12X1.75163515.520.0161636103.8
CSM14M14X1.5M14X1.5224521.528.0221936220.9
CSM14x2.0M14X2.0M14X2.0224521.528.0221936220.9
CSM16M16X1.75M16X1.75224521.528.0221936220.9

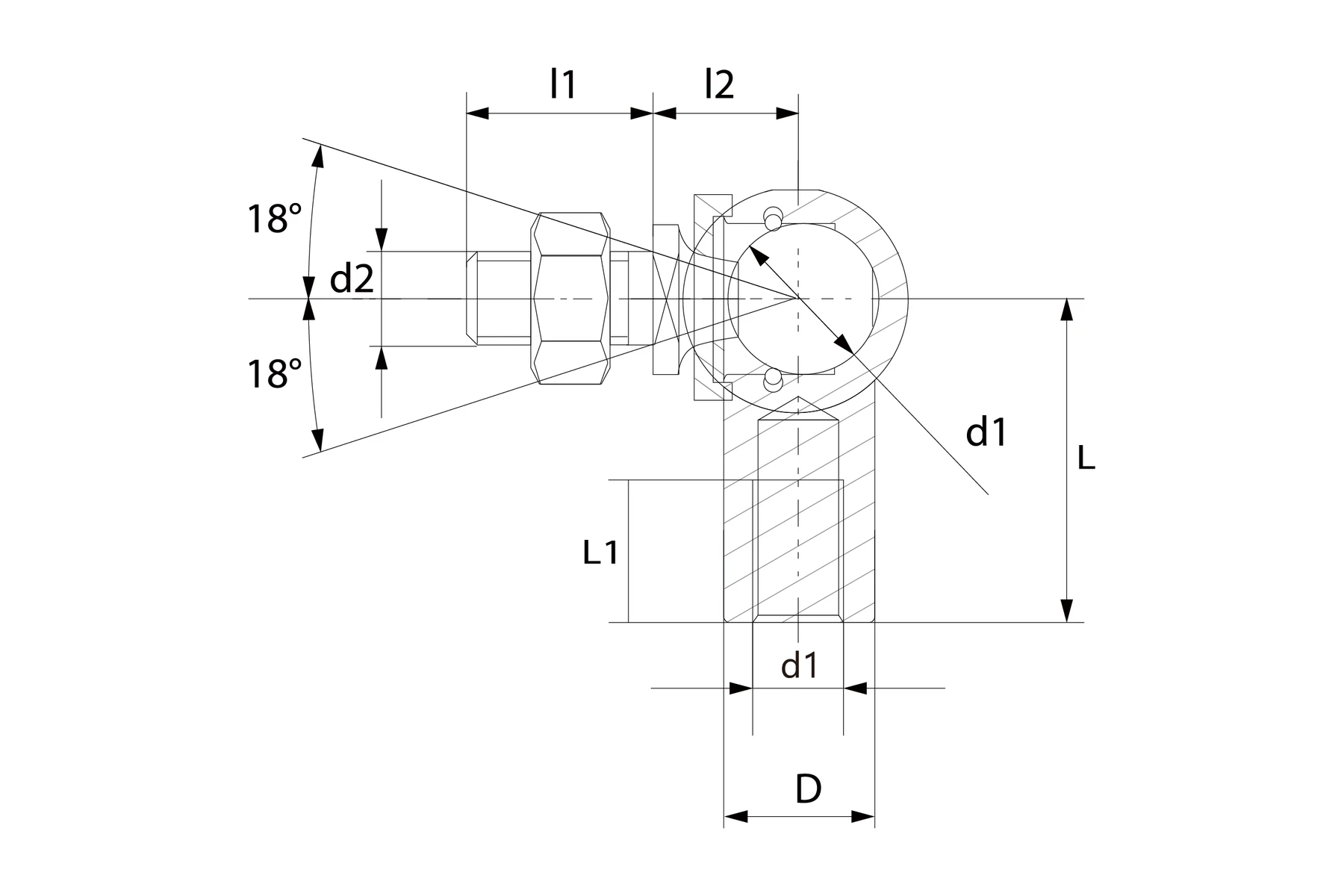

CS DIN 71802 angled ball joint technical drawing
AIM シリーズ · メートル アキシアル ボールジョイント

AIM シリーズ アキシアル ボールジョイント GN 71802.1 相当

AIM アキシアル ボールジョイントは、接続ロッド軸線に沿った押し引き力伝達向けのコンパクトなメートル ボールソケット ジョイントです

  • ボールスタッド中心線を通る動力損失を最小限に抑えた軸方向力伝達に最適化されています。
  • ボールスタッドは定義された円錐角内で枢動し、ソケット内で 360 度回転できます。
  • 炭素鋼ソケットと潤滑焼入れボールが標準です。ステンレス材料オプションもあります。
仕様からアキシアル ボールジョイントを選ぶ

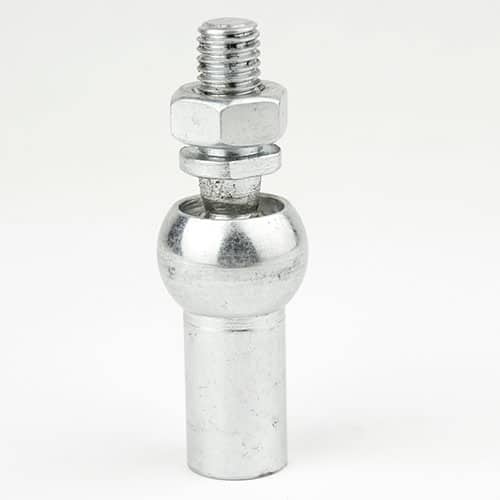

AIM axial ball joint product overview
Axial ball and socket joint close-up
Axial joint DIN 71802 style

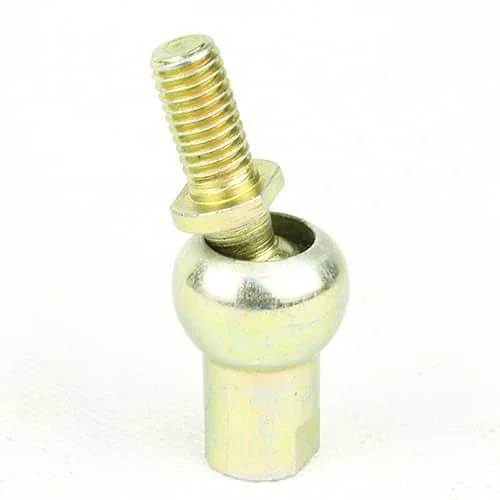

Axial ball joint DIN 71802 equivalent

仕様サイズ表

編集
品番ボール d1ねじ d2a +/-0.3d3 +/-0.5d4 +/-0.5e 最小l2 +/-0.3l3 +/-0.3SW h14引き抜き力 F (N)
AIM58M522812.810.210.29730
AIM610M6251014.811.512.511840
AIM813M8301319.31416.5131160
AIM1016M1035162415.520161380
AIM1216M1235162415.520161380
AIM14*1.519M14*1.545223021.5282016100
AIM1419M1445223021.5282016100
AIM1619M1645223021.5282016100

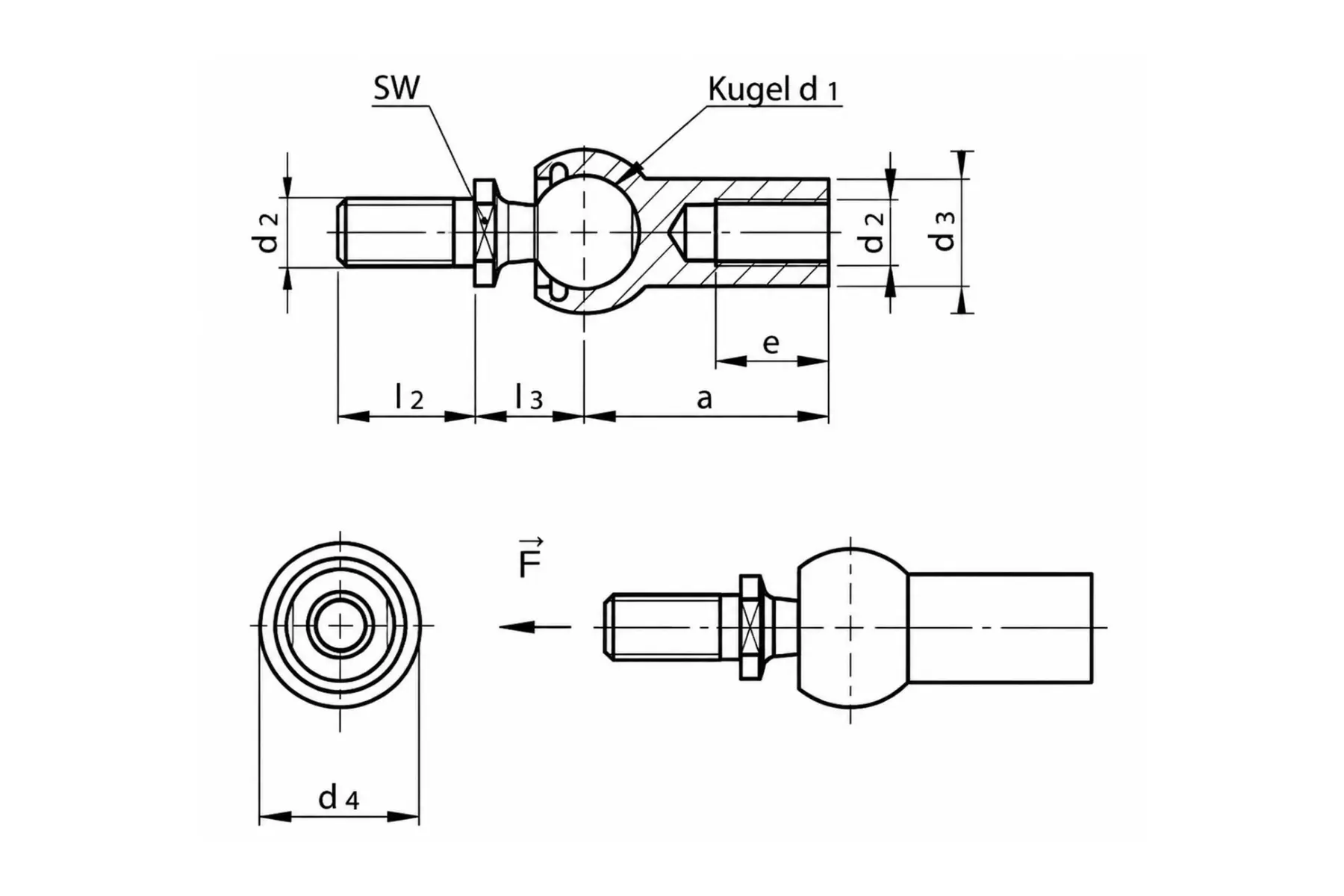

AIM axial ball joint technical drawing
ES シリーズ · インチ グロメット型ボールジョイント

ES シリーズ グロメット型ボールジョイント

ES シリーズのグロメット型ボールジョイントは、制御された遊びを伴う金属接触のためにボール周りにかしめられます。ゴムグロメット

  • ゴムグロメットがシール、グリース保持、防振を改善します。
  • 亜鉛めっき炭素鋼のボールスタッドとボディで耐食性を確保します。
  • 右ねじ・左ねじオプションが OEM と交換リンケージ プログラムをサポートします。
仕様からグロメット型ボールジョイントを選ぶ
Grommet style ball joint for lawn mower steering linkage

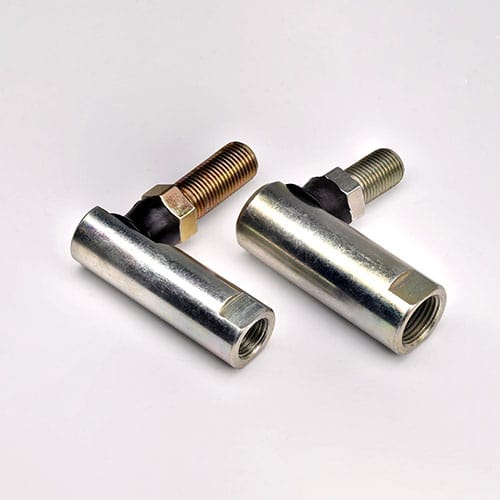

Linkage ball joint with anti-dust rubber boot

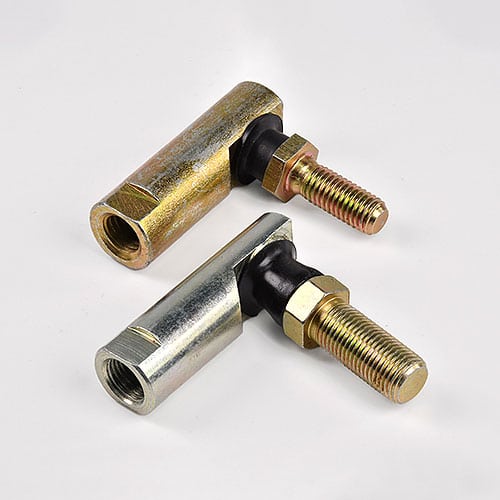

Threaded grommet style ball joint
Lawn tractor steering ball joint

仕様サイズ表

編集
品番MM1LGFPNC
ES18710-32-2B10-32-2A0.3750.4380.4380.4380.8751.063
ES2501/4-28-2B1/4-28-2A0.4380.5630.4690.5000.9691.219
ES3125/16-24-2B5/16-24-2A0.5000.6880.5310.5631.1251.406
ES3753/8-24-2B3/8-24-2A0.6250.8750.6880.7501.3751.688
ES4387/16-20-2B7/16-20-2A0.7501.1250.8751.0001.9382.375
ES5001/2-20-2B1/2-20-2A0.7501.1250.8751.0001.9382.375
ES6255/8-18-2B5/8-18-2A0.8751.1251.0001.0002.0632.578
ES grommet style ball joint technical drawing
QD シリーズ · インチ クイックディスコネクト ボールジョイント

QD シリーズ クイックディスコネクト ボールジョイント – 内側スプリング

QD クイックディスコネクト ボールジョイント（クイックリリース ボールジョイントとも呼ばれます）は、ハウジングを取り外す必要があるリンケージ向けに設計されています

  • 内側スプリング クイックディスコネクト機構により、工具不要で素早く取り外せます。
  • ボールスタッド、ボディ、スリーブに亜鉛めっき炭素鋼を使用し耐食性を確保します。
  • ステンレス スプリングが標準です。ステンレス鋼とアルミの材料オプションも供給可能です。
仕様からクイックディスコネクト ボールジョイントを選ぶ
1045 quick release ball joint
Custom quick release ball joint
Aluminum quick release ball joint option
QD quick release ball joint

仕様サイズ表

編集
品番D1D2ACFGJLMNP
QD18710-32-2B10-32-2A0.1250.0630.4380.4380.3130.4381.0940.9060.438
QD2501/4-28-2B1/4-28-2A0.1250.0630.4690.5620.3750.5621.2500.9690.531
QD3155/16-24-2B5/16-24-2A0.1560.0940.5310.6870.4370.6251.4531.1250.605
QD3753/8-24-2B3/8-24-2A0.1870.0940.6870.8750.5000.7501.7501.3750.812
QD5001/2-20-2B1/2-20-2A0.2500.0940.8751.1250.6251.0002.5302.0301.000

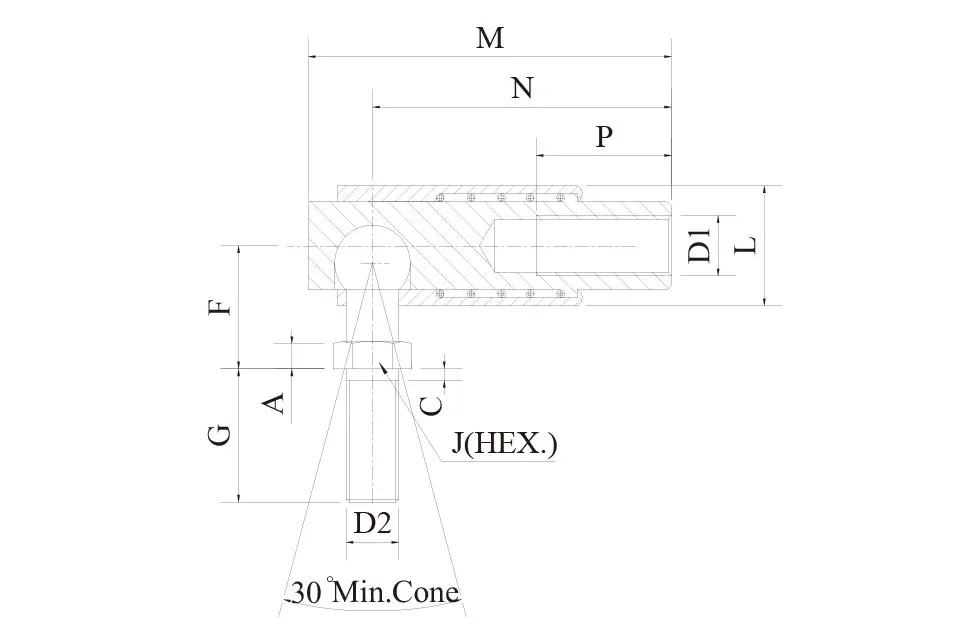

QD quick disconnect ball joint technical drawing
QI シリーズ · インチ クイックリリース ボールジョイント

QI シリーズ クイックディスコネクト ボールジョイント – 外側スプリング

QI シリーズのクイックディスコネクト ボールジョイントは、以下を必要とするコンパクトなインチ リンケージ システム向けに外側スプリング クイックリリース構成を使用します

  • 外側スプリング クイックリリース設計により、コンパクトなリンケージ アクセスを実現します。
  • ステンレス スプリング付きの、亜鉛めっき炭素鋼ボールスタッド、ボディ、スリーブです。
  • 用途別プログラム向けにステンレス鋼とアルミ材料も入手可能です。
仕様からクイックリリース ボールジョイントを選ぶ
Quick disconnect ball joint

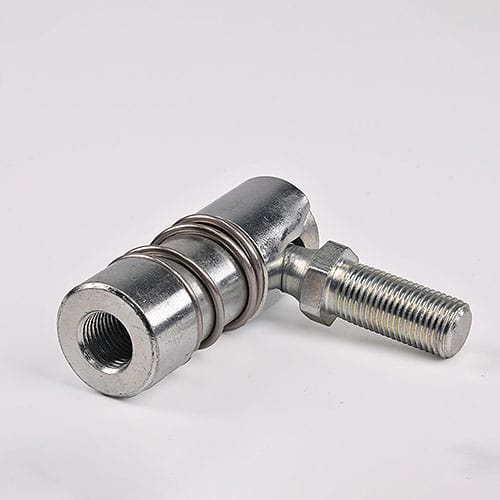

QI series small ball joint
Inch size quick disconnect ball joints

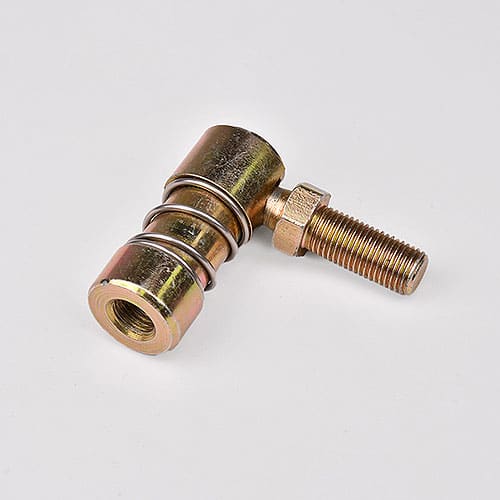

Quick release ball joint inch size

仕様サイズ表

編集
品番D1D2AFGJLMNP
QI18710-32-2B10-32-2A0.1250.4380.4380.3130.4381.0940.9060.438
QI2501/4-28-2B1/4-28-2A0.1250.4690.5620.3750.5621.2500.9690.531
QI3125/16-24-2B5/16-24-2A0.1560.5310.6870.4370.6251.4531.1250.605
QI3753/8-24-2B3/8-24-2A0.1870.6870.8750.5000.7501.7501.3750.812
QI5001/2-20-2B1/2-20-2A0.2500.8751.1250.6251.0002.5302.0301.000

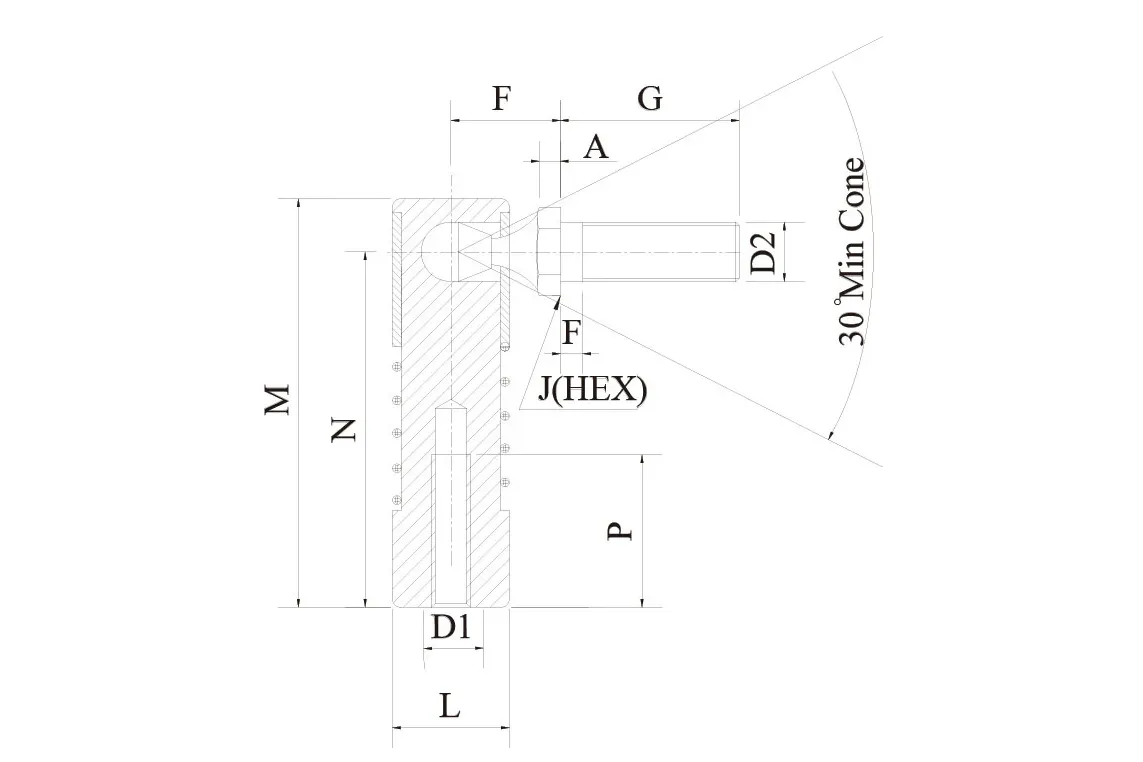

QI quick disconnect ball joint technical drawing

シリーズ クイックリファレンス マトリクス

シリーズ製品名規格 / 幾何保持 / シール最適な用途
CSDIN 71802 角度付きボールジョイントメートル 90 度角度付き安全クリップ / ダストキャップ任意コンパクト メートル制御リンケージ
AIMGN 71802.1 相当アキシアル ボールジョイントメートル軸方向押し引きソケット保持アキシアル ボールスタッド直接的な軸方向力伝達
ESグロメット型ボールジョイントインチかしめボディゴムグロメット シール芝生・園芸・小型エンジン リンケージ
QDクイックディスコネクト ボールジョイント – 内側スプリングインチ クイックディスコネクトスプリング式リリース頻繁にメンテナンスされるリンケージ
QIクイックディスコネクト ボールジョイント – 外側スプリングインチ クイックリリース外側スプリング リリースケーブル、ペダル、コンパクト クイックリリース リンケージ

関連コンポーネント

ボールスタッド、ボールソケット、リンケージ ハードウェア

SYZ は小型ボールジョイント単体や、関連する DIN ボールスタッド、DIN ボールソケット、完全なリンケージ ハードウェアも供給できます

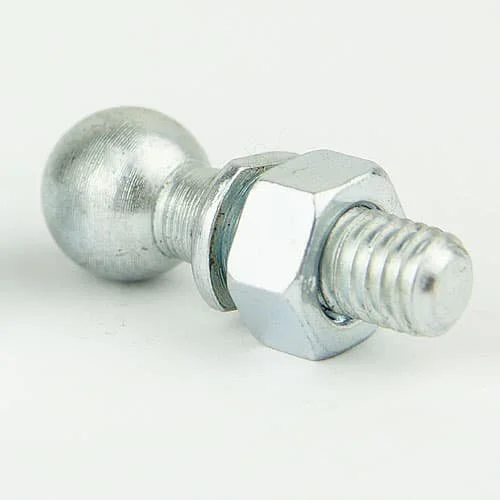

DIN 71803 ball stud for DIN 71802 angled ball jointDIN 71803 threaded ball stud

DIN 71803 ボールスタッド

DIN 71803 ボールスタッドは、DIN 71802 角度付きボールジョイントや他のコンパクトなボールソケット組立品と一般的に組み合わせられます。以

見積りを依頼
DIN 71805 ball socket with clipDIN 71805 carbon steel ball socket

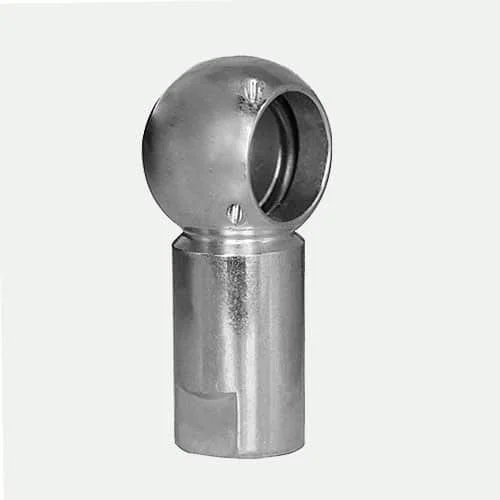

DIN 71805 ボールソケット

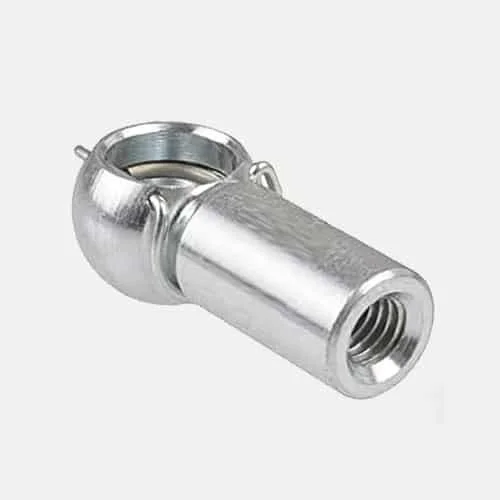

DIN 71805 ボールソケットは、コンパクトなリンケージ組立品向けに保持クリップ付きで炭素鋼またはステンレス鋼から入手できます。

見積りを依頼

選び方

幾何・リリース方式・環境で選ぶ

動作方向とサービス要件から始め、専用仕様ページで寸法を確認します。

1. まず幾何

90 度角度付きリンケージには CS。荷重がロッド軸に沿って伝わる必要がある場合は AIM。インチ交換リンケージには ES、QD、QI

2. サービス アクセス

リンケージを頻繁に脱着する場合は QD と QI が最適です。ES はより恒久的な組立品向けのかしめ密封型です。CS と

3. 環境と材料

亜鉛めっき炭素鋼が標準です。腐食・粉塵がある場合は、ゴムグロメット、ダストキャップ、ステンレス鋼やアルミのオプションを選択してください。

用途

多用途に対応する高性能ボールジョイント リンケージ

小型ボールジョイントは、コンパクトな可動性、アライメント補償、信頼できる軽〜中負荷の運動伝達が必要なあらゆる場所で使用されます

Material Handling & General Linkages ball joint linkage application

マテリアル ハンドリング & 一般リンケージ

自動化生産ラインやロジスティクス設備の選別、位置決め、持ち上げ機構における滑らかで正確な運動伝達です。

Agricultural & Heavy Machinery ball joint linkage application

農業 & 重機

アタッチメント制御、油圧アーム リンケージ、振動や屋外使用にさらされる設備のフレキシブルな接続点です。

Solar Energy Systems ball joint linkage application

太陽光発電システム

リンケージの動きと熱膨張を制御する必要がある太陽光発電フィールドにおける回転追従とアライメント補償です。

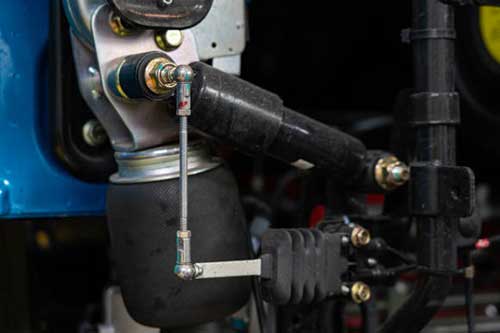

Automotive Pedal, Shift & Throttle Linkages ball joint linkage application

自動車ペダル・シフト・スロットル リンケージ

コンパクトなボールスタッド可動が必要な軽量ステアリング、ペダル、制御リンケージです。構造サスペンション ジョイントには

Hydraulic Damper Linkages ball joint linkage application

油圧ダンパー リンケージ

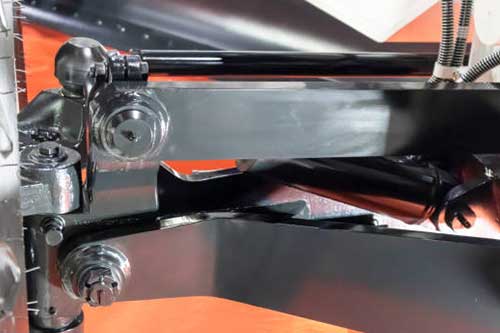

ダンパーおよび制御組立品における動的動作下での滑らかな可動と信頼できる力伝達です。

Garden Machinery & Lawn Equipment ball joint linkage application

ガーデン機械 & 芝生設備

芝刈り機、草刈り機、屋外動力設備向けのスロットル制御、ステアリング、デッキ高調整リンケージです。

製造

SYZ の小型ボールジョイント製造方法

ボールスタッド素材から最終組立まで、工程は強度・表面仕上げ・耐食性・制御された

Forging or Bar-Cutting of Blanks for small ball joints
01

素材の鍛造または棒材切断

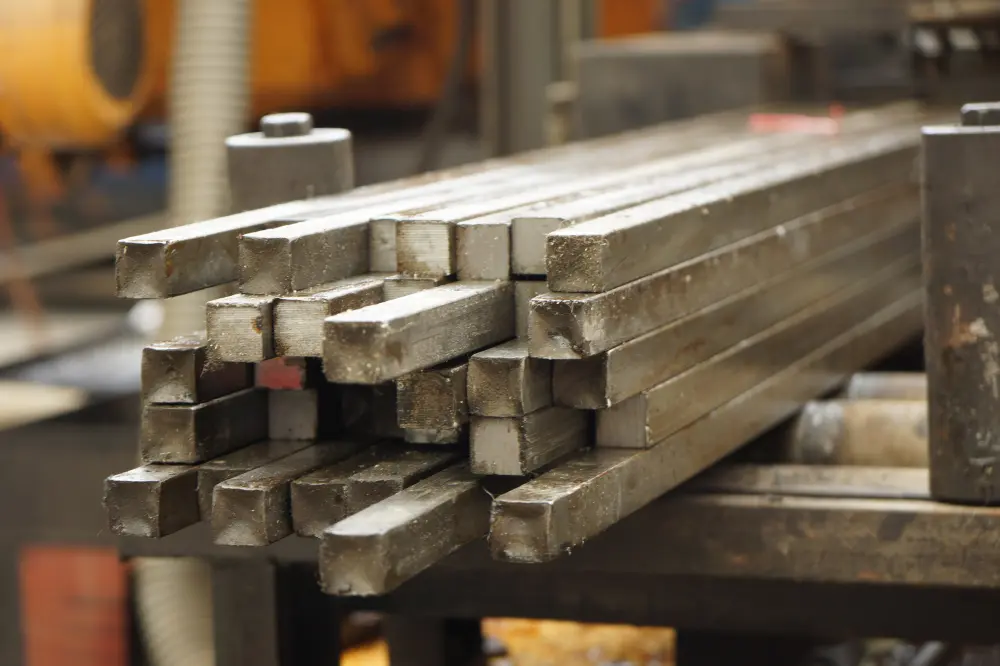

ボールスタッドは、結晶構造と強度を改善するために熱間鍛造するか、小ロット生産では棒材から切断されます。ハウジ

CNC Machining of Stud and Housing for small ball joints
02

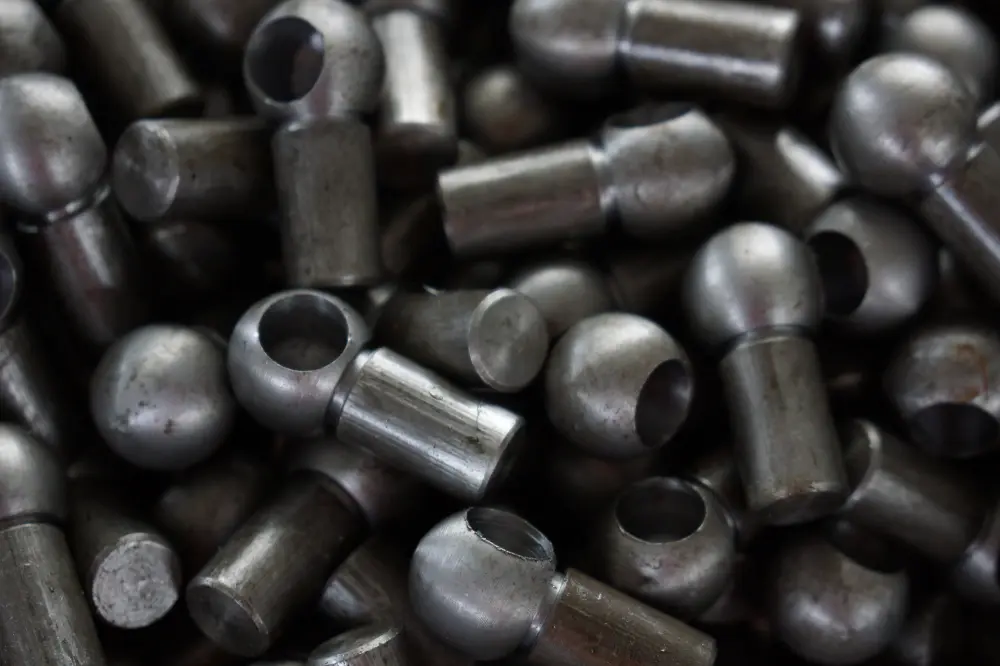

スタッドとハウジングの CNC 加工

精密旋盤、フライス、研削、研磨により、球面ヘッド、ねじシャンク、ソケット特徴を作り出します。厳しい公差

Surface Treatment for small ball joints
03

表面処理

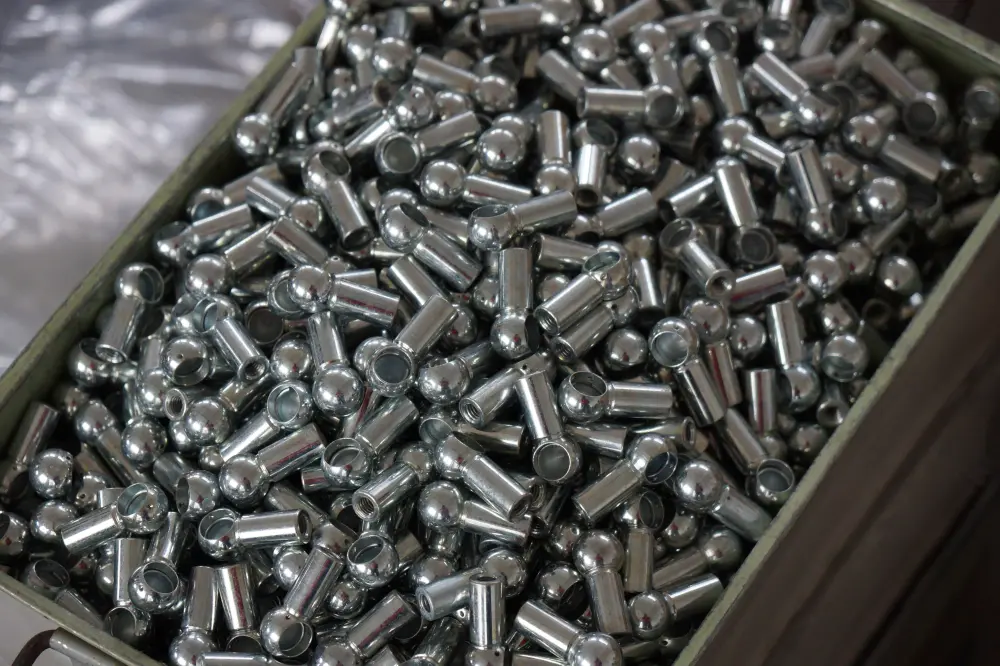

腐食・摩擦・外観要件に応じて、亜鉛めっき、黒色酸化、リン酸塩処理、パシベーション、低摩擦コーティングを選択できます

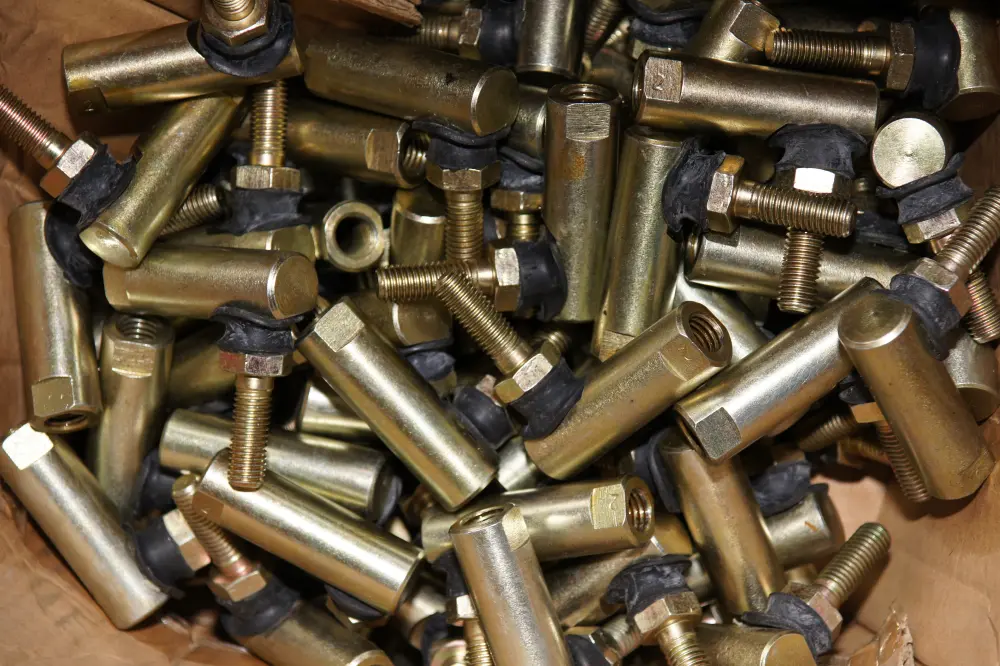

Assembly of Ball Into Housing for small ball joints
04

ボールのハウジングへの組込み

研磨されたボールスタッドを制御された締め代でソケットに挿入し、圧入、かしめ、またはス

品質管理 & 試験

信頼できるボールジョイント リンケージのための検査ステップ

6 つの主要検査が出荷判断を要約します。用途が必要とする場合は追加試験も可能です。

Raw material inspection for small ball joint quality control

原材料

機械加工前の入荷鋼材・ステンレス材料検査です。

Salt spray test for small ball joint quality control

塩水噴霧試験

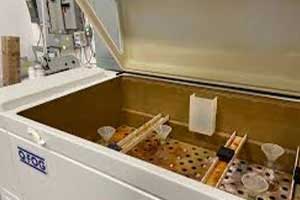

亜鉛めっきと表面処理の耐食性評価です。

Load-bearing capacity test for small ball joints

荷重容量

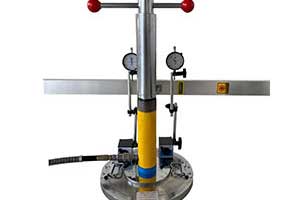

指定用途に対する荷重性能検証です。

Ball stud break test for small ball joints

ボールスタッド破断

過酷な使用条件向けの破断荷重評価です。

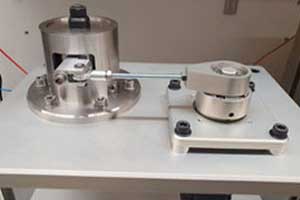

Oscillation angle test for small ball joints

揺動角

選択したシリーズに対する最大動作角の検証です。

Dimensional measurement for small ball joints

寸法

組立不良を防ぐための寸法検査です。

認定プログラム向けに追加試験可能+

渦電流

重要コンポーネントの表面亀裂・欠陥検出です。

耐久性

長期運動・摩耗評価です。

泥 & 水

屋外使用向けの環境暴露チェックです。

温度サイクル

温度変化下での性能検証です。

トルク

ボールスタッド動作のスイング・回転力チェックです。

外観

表面欠陥のある製品を除去するための目視検査です。

ワンストップソリューション

アプリケーション キット & 関連製品

単体のボールジョイントに加え、SYZ はソケット、スタッド、ロッド、ケーブル エンド、エクステンション キット、用途別リンケージのパッケージ化もお手伝いできます

Double ball-joint linkage kit with compact ball joints

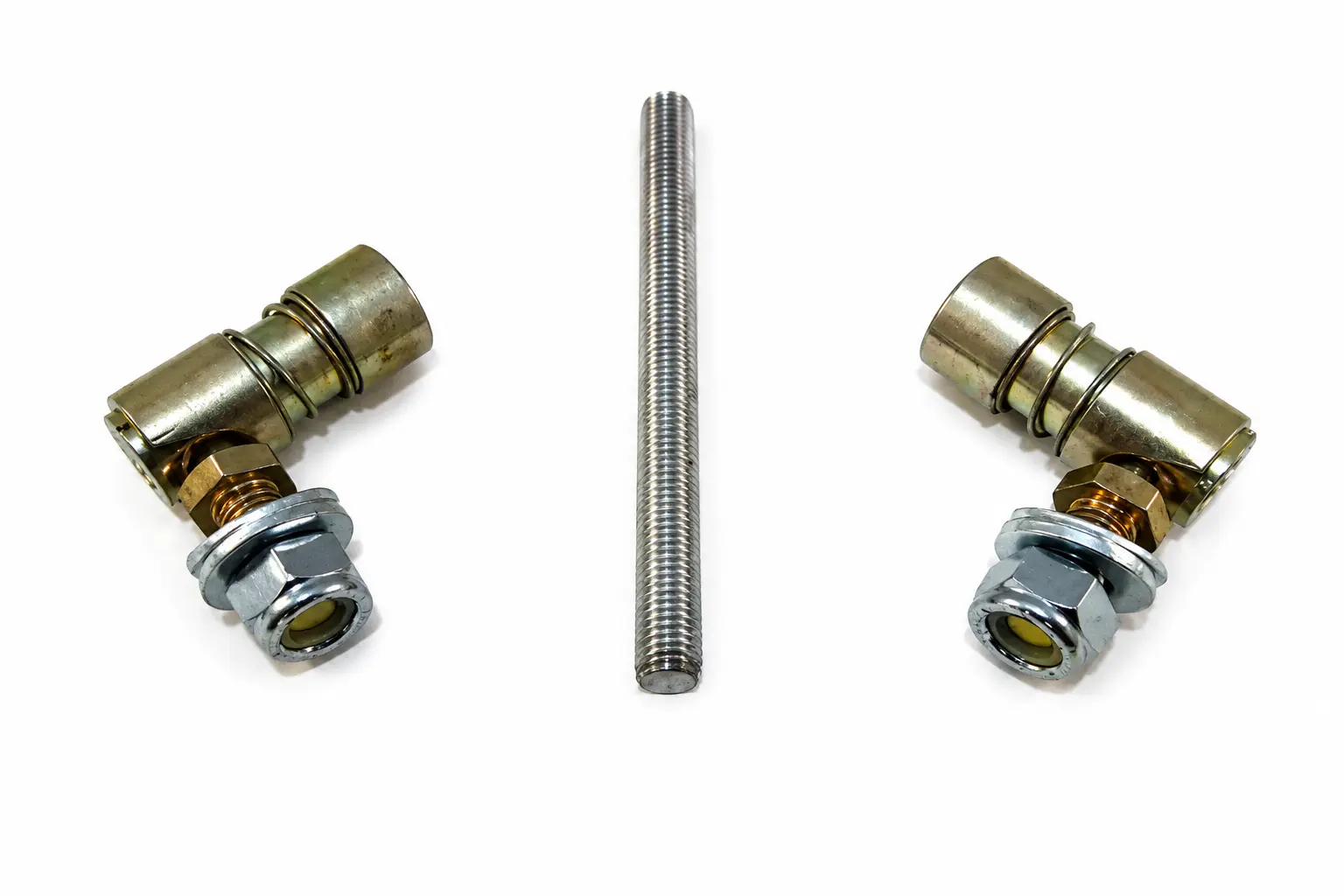

ダブル ボールジョイント リンケージ キット

コンパクトな運動制御構成向けのダブル ボールジョイント リンケージ組立品、スタッド、ハードウェア キットです。

Ball Joint Linkage Extension Kit

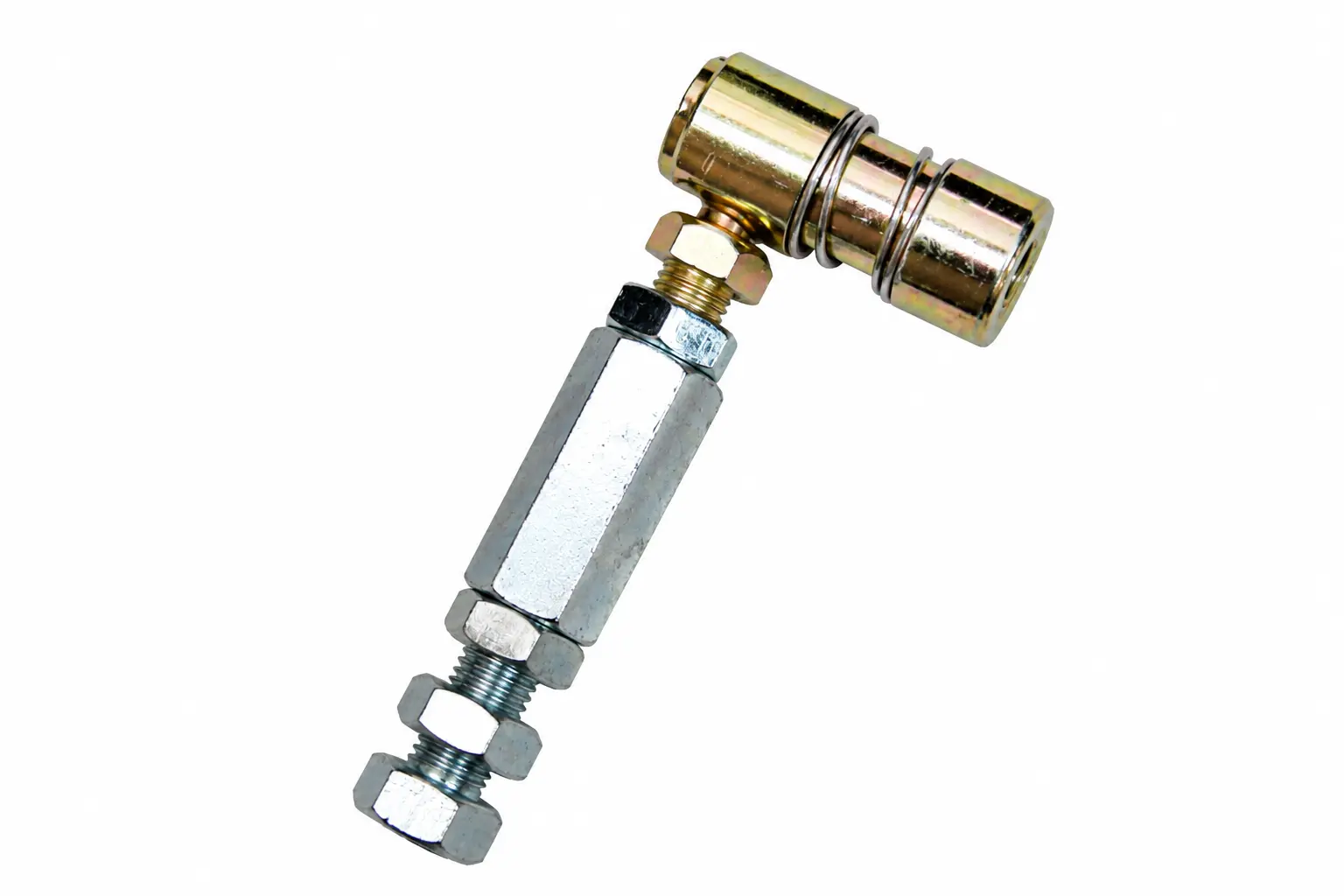

ボールジョイント リンケージ エクステンション キット

マッチングしたリンケージ パッケージとして供給される、エクステンション ロッド、ソケット、ボールスタッドです。

Ball Joint Throttle Linkage

ボールジョイント スロットル リンケージ

車両や小型エンジンの制御向けの、スロットル リンケージ ソケット、角度付きボールジョイント、スタッド、関連ハードウェアです。

Shifter Cable Kit

シフト ケーブル キット

シフトおよび制御ケーブル組立品向けのケーブルエンド ハードウェアとボールジョイント リンケージ オプションです。

リンケージを完成させる

関連リンケージ ハードウェア

Standard and custom linkage rod assemblies

リンケージロッド

調整式小型ボールジョイント組立品向けの LCR 接続ロッドです。

 Zinc-plated jam nuts for rod ends

ロックナット

コンパクトな制御リンケージで選択したねじ位置を固定します。

 Clevis rod ends for pinned connections

クレビス ロッドエンド

ピン付きフォーク接続がより適している場合はクレビスを使用してください。

 Rod ends and heim joints group shot

ロッドエンド & ハイムジョイント

より高荷重のねじ式球面ジョイントが必要な場合のアップグレードです。

 Industrial weld-on ball joint feature image

産業用溶接式ボールジョイント

産業用治具やパネル向けの、より重い溶接式ソリューションです。

 Heavy-duty ATV UTV lower ball joint

ヘビーデューティ ATV/UTV ボールジョイント

荷重が小型制御ジョイントを超える場合の専用サスペンション オプションです。

FAQ

小型ボールジョイントに関するよくある質問

DIN 71802 角度付きボールジョイントの用途は？+
DIN 71802 角度付きボールジョイントは、コンパクトな 90 度ボールスタッド ジョイントが必要な可動リンケージ部品の接続と案内を行います。
DIN 71802 と GN 71802.1 形式のアキシアル ボールジョイントの違いは？+
DIN 71802 角度付きボールジョイントは 90 度のボールスタッド構成を使用します。GN 71802.1 形式のアキシアル ボールジョイントは押し引き力を
SYZ は DIN 71803 ボールスタッドと DIN 71805 ボールソケットを供給できますか？+
はい。SYZ はボールスタッド、ボールソケット、クリップ付きソケット、関連リンケージ ハードウェアを、個別コンポーネントとしてもセットとしても見積もります
QD と QI クイックディスコネクト ボールジョイントの違いは？+
QD は内側スプリング クイックディスコネクト機構を使用します。QI は外側スプリング クイックリリース構成を使用します。どちらも工具不要のサービスに対応します
ES グロメット型ボールジョイントを選ぶのはいつですか？+
防塵、グリース保持、防振のためにゴムグロメットがリンケージに有効な場合に ES を選びます。芝生
ステンレス鋼やアルミのボールジョイント オプションはありますか？+
はい。多くのシリーズで亜鉛めっき炭素鋼が標準ですが、用途に応じてステンレス鋼やアルミのオプションも検討できます
見積りのためにどの情報を提供すべきですか？+
シリーズ、ねじサイズとピッチ、ボール径、スタッド形式、必要な仕上げ、数量、使用環境、図面
小型ボールジョイントの MOQ と納期は？+
サンプルは約 20 日で計画できます。生産は通常 25 日で、標準的な生産 MOQ は 1 品目 100〜300 個です。

エンジニアリングツール

この製品ファミリーの計算ツール

ボルト プリロード トルク計算ツール

購入ガイド

小型ボールジョイント ガイド

小型ボールジョイント
軽量な制御・位置決めリンケージ向けのコンパクトなボールスタッド・ソケット ジョイントです。

工場直販

見積りを依頼

ボールジョイント シリーズと数量の要件をお送りください。24 時間以内に完全な見積りで回答します。

24 時間以内に回答 · 工場直販 · スパムなし · 緊急の場合はメール[email protected] まで直接

🍪
