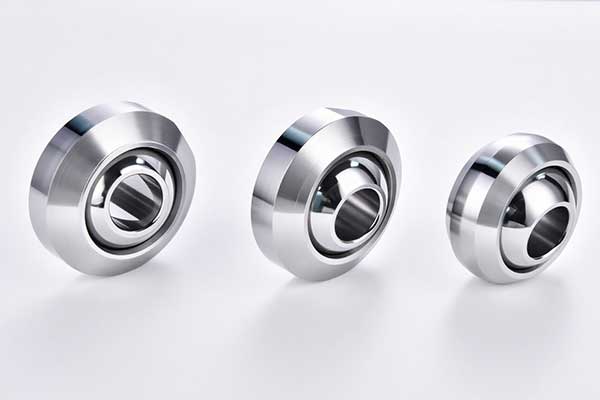

溶接式ボールジョイント仕様概要
| 仕様 | 値 | 特長 |
|---|---|---|
| ボール内径 | 10–80 mm / カスタム | 精密加工されたインナーレース |
| ハウジング外径 | 20–120 mm / カスタム | 球面を持つアウターリング |
| 材料 | 軸受鋼／ 炭素鋼 | 高強度の軸受鋼または炭素鋼。耐食性のための表面処理付き |
| 給油 | グリス溝と給油穴 | 再給油可能な設計で長寿命化 |
| ミスアライメント角 | ±5° ~ ±15° | 調整可能な自動調心機能で偏差を吸収し、引っかかりを防止 |
| 仕上げ | 亜鉛 黒色酸化 クロム | 防錆・耐食性 |
| 動作温度 | -30℃〜+120℃ | さまざまな使用環境に対応 |
| タイプ | GE..E / GE..ES / GE..LO… | 多彩な構造バリエーションでニーズに対応 |
当社の溶接式ボールジョイント シリーズ
ロッドエンドの調達で直面する課題を私たちは理解しています。私たちは単なるサプライヤーではなく、最も重要な課題の解決に尽力するパートナーです。
溶接式ボールソケット サイズ表

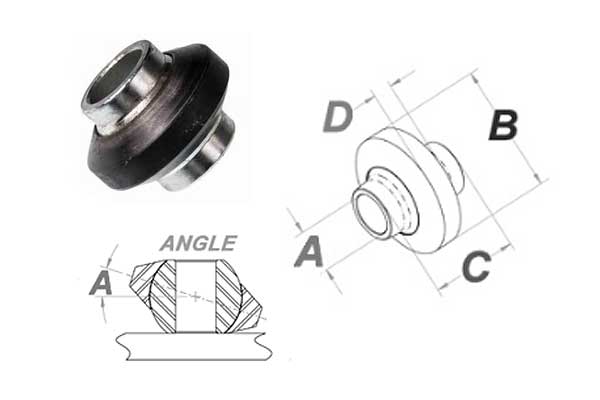

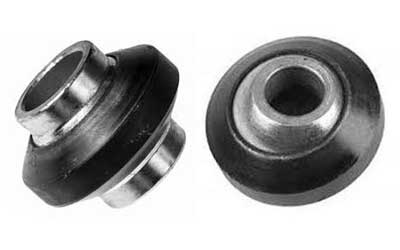

SYZ-HSB ショルダー設計
| シリーズ ID | A （ボール方向） | B （外径） | C （ボール幅） | D （ハウジング幅 in） | 角度 A (°) | 角度 B (°) | |
|---|---|---|---|---|---|---|---|
| SYZ-HSB-S001 | 0.75 | 2 | 1.75 | 3/8 | 17° | 0° | |
| SYZ-HSB-S002 | 0.75 | 2.25 | 1.75 | 3/8 | 15° | 0° | |
| SYZ-HSB-S003 | 1.25 | 3.5 | 2 | 1/2 | 20° | 0° | |
| SYZ-HSB-S004 | 1.25 | 4 | 2 | 5/8 | 18° | 0° |
SYZ-HSB ショルダーなし設計
| シリーズ ID | A （ボール方向） | B （外径） | C （ボール幅） | D （ハウジング幅 in） | 角度 A (°) | 角度 B (°) | |
|---|---|---|---|---|---|---|---|
| SYZ-HSB-NS001 | 0.5 | 2 | 1 | 3/8 | 11° | 40° | |
| SYZ-HSB-NS002 | 0.62 | 2 | 1 | 3/8 | 11° | 33° | |
| SYZ-HSB-NS003 | 0.62 | 2.25 | 1 | 3/8 | 10° | 35° | |
| SYZ-HSB-NS004 | 0.75 | 2 | 1 | 3/8 | 11° | 26° | |
| SYZ-HSB-NS005 | 0.75 | 2.25 | 1 | 3/8 | 10° | 28° | |
| SYZ-HSB-NS006 | 0.75 | 2.25 | 1.38 | 9/16 | 17° | 30° | |
| SYZ-HSB-NS007 | 0.75 | 2.5 | 1.38 | 3/8 | 17° | 32° | |
| SYZ-HSB-NS008 | 0.87 | 2.25 | 1.38 | 9/16 | 17° | 27° | |
| SYZ-HSB-NS009 | 0.87 | 2.5 | 1.38 | 3/8 | 17° | 26° | |
| SYZ-HSB-NS010 | 1 | 2 | 1 | 3/8 | 11° | 17° | |
| SYZ-HSB-NS011 | 1 | 2.25 | 1 | 3/8 | 10° | 19° | |
| SYZ-HSB-NS012 | 1 | 2.75 | 1.75 | 7/8 | 17° | 26° | |
| SYZ-HSB-NS013 | 1 | 3.12 | 1.75 | 9/16 | 15° | 31° | |
| SYZ-HSB-NS014 | 1.12 | 2.75 | 1.38 | 11/16 | 10° | 30° | |
| SYZ-HSB-NS015 | 1.12 | 2.75 | 1.75 | 13/16 | 17° | 28° | |
| SYZ-HSB-NS016 | 1.12 | 3.12 | 1.38 | 3/8 | 11° | 32° | |
| SYZ-HSB-NS017 | 1.12 | 3.12 | 1.75 | 9/16 | 15° | 25° | |
| SYZ-HSB-NS018 | 1.25 | 2.75 | 1.75 | 7/8 | 17° | 25° | |
| SYZ-HSB-NS019 | 1.25 | 3.12 | 1.75 | 9/16 | 15° | 24° | |
| SYZ-HSB-NS020 | 1.43 | 3.5 | 1.75 | 1/2 | 13° | 24° | |
| SYZ-HSB-NS021 | 1.43 | 3.5 | 1.75 | 1/2 | 13° | 23° | |
| SYZ-HSB-NS022 | 1.43 | 4 | 1.75 | 5/8 | 13° | 23° | |
| SYZ-HSB-NS023 | 1.5 | 4.5 | 2.5 | 1 | 20° | 33° | |
| SYZ-HSB-NS024 | 1.75 | 4.5 | 2.5 | 11/16 | 20° | 28° | |
| SYZ-HSB-NS025 | 2 | 4.5 | 2.25 | 1 | 14° | 22° |
カスタマイズ サービス
材料と表面仕上げ
- GCr15 / 52100 Bearing Steel 高硬度と耐疲労性を提供し、軸受ボールやインナーレースに最適です。
- 炭素鋼ハウジング 経済性と強度を兼ね備え、大型サポート構造に適しています。
- 亜鉛めっき 汎用用途に経済的な防錆保護を提供します。
- 黒色酸化 美観と耐食性を加え、中程度の環境に対応します。
- クロムめっき プレミアム プロジェクトや高湿環境向けに、優れた耐食性を提供します。
カスタマイズ オプション
- 寸法 お客様の図面に基づいて調整可能で、3D モデリングを全面的にサポートします。
- 表面仕上げ 亜鉛、電着塗装、塗装などで、多様な美観・環境要件に対応します。
- パッケージ クラフト箱、ポリ袋、カラー箱など。ロゴとバーコードのカスタマイズに対応します。
- ロゴ レーザー、エッチング、彫刻で施すことができ、OEM ブランドサービスに対応します。
- 構造 モノブロック、スプリット、メンテナンス対応型など、用途に合わせた構造からお選びいただけます。
プロジェクトについてご相談ください
当社製品が最適なフィールド
シリンダー エンド

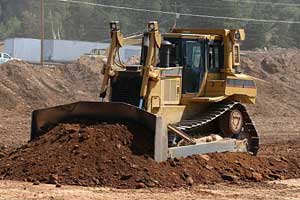

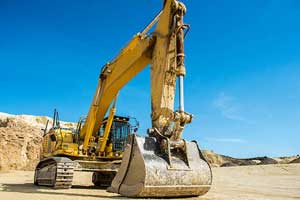

油圧ショベル、ブルドーザー、コンバイン、フォークリフト
ヘビーデューティ機器
建設車両、輸送トラック、吊り上げ機器
ロッド・アーム リンケージ

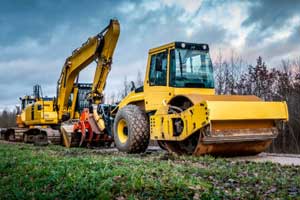

鉱山機械、ローダー、振動ローラー
農業用ジョイント

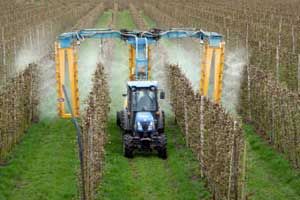

トラクター、芝刈り機、植物保護機械
衝撃吸収

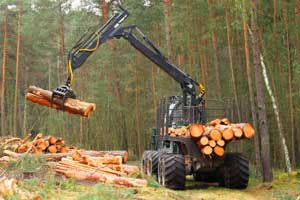

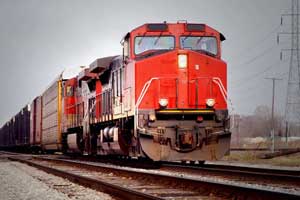

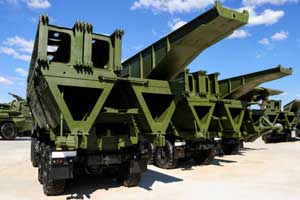

鉄道設備、林業機械、軍用工事車両
その他の関連製品
多様な用途のニーズにお応えする包括的な製品ラインナップをご用意しています。用途で絞り込んで最適なソリューションをお探しください。
設計： 金属接触

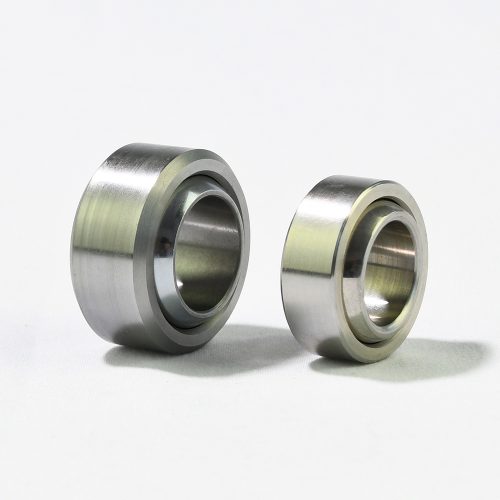

モデル： COM
材料： 4130 クロモリ鋼レース＋52100 軸受鋼ボール
サイズ： インチ・メートル両サイズ対応
設計： 金属接触
モデル： COM-T
材料： 4130 クロモリ鋼レース＋52100 軸受鋼ボール
サイズ： インチ・メートル両サイズ対応
設計： 金属接触
モデル： COM-SS
材料： 304/316 ステンレス レース＋440C ステンレス ボール、17-4PH も選択可
サイズ： インチサイズ対応
設計： ロードスロット
モデル： SLB
材料： 4130 クロモリ鋼レース、52100 軸受鋼ボール、PTFE 入りナイロン レース
サイズ： インチサイズ対応
設計： 大ミスアライメント対応

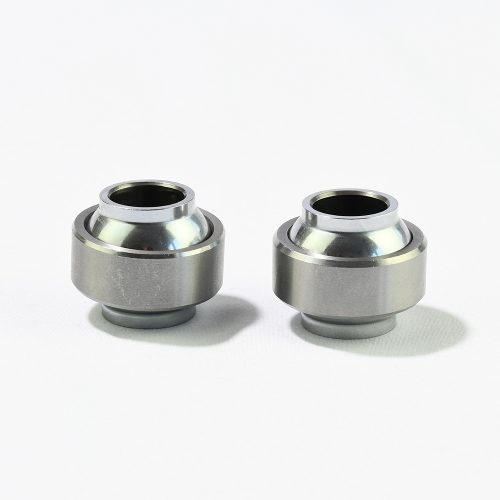

モデル： YPB-T
材料： 4130 クロモリ鋼レース、52100 軸受鋼ボール、テフロン ライナー付き
サイズ： インチサイズ対応
設計： ワイド シリーズ
モデル： WPB-T WPB-TG（かしめ溝付き）
材料： 4130 クロモリ鋼レース＋52100 軸受鋼ボール。ステンレス鋼も選択可
サイズ： インチサイズ対応
設計： 自己潤滑
モデル： GEC
材料： 炭素鋼レース＋52100 軸受鋼ボール
サイズ： メートルサイズ対応
設計： ヘビーデューティ
モデル： GEZ、GEZ-2RS（ゴムシール付き）
材料： レース・ボールともに 52100 軸受鋼
サイズ： メートルサイズ対応
モデル：CS（DIN 71802）
タイプ： ガススプリング用ボールジョイント、シールキャップ選択可
材料： 炭素鋼、ステンレス鋼も選択可
サイズ： メートルサイズ対応
モデル：AI（GN 71802.1）
タイプ： インライン ボールジョイント、シールキャップ選択可
材料： 炭素鋼、ステンレス鋼も選択可
サイズ： メートルサイズ対応

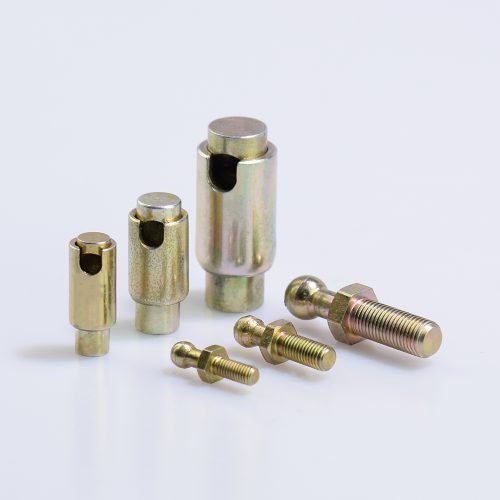

モデル：QD
タイプ： クイックリリース ボールジョイント
材料： 炭素鋼、ステンレス鋼またはアルミも選択可
サイズ： インチサイズ対応
モデル：QI
タイプ： クイックディスコネクト ボールジョイント
材料： 炭素鋼、ステンレス鋼も選択可
サイズ： インチサイズ対応
モデル：ES
タイプ： ゴム グロメット付きかしめボールジョイント
材料： 炭素鋼、ステンレス鋼も選択可
サイズ： インチサイズ対応
モデル：DIN 71803

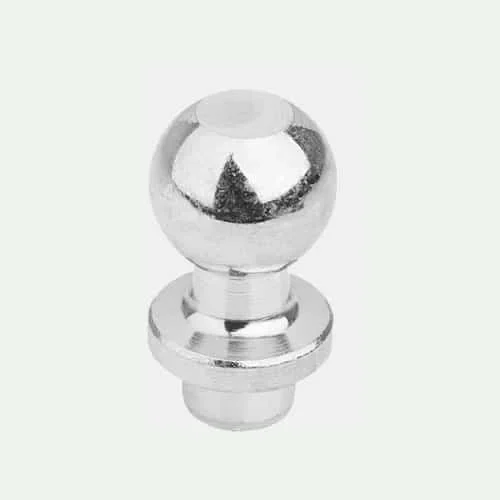

タイプ： ボールスタッド／ボールピン
材料： 炭素鋼、ステンレス鋼も選択可
サイズ：ご要望に応じて
モデル：DIN 71805

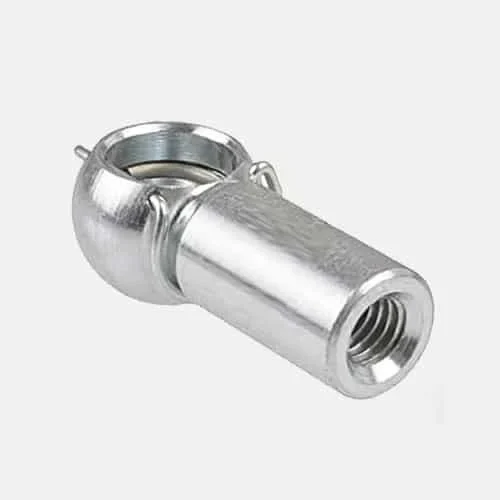

タイプ： 鋼製ボールソケット
材料： 炭素鋼、ステンレス鋼も選択可
サイズ：ご要望に応じて
構造： ロードスロット ヘビーデューティ
モデル： XM（オスねじ） / XF（メスねじ）
材料： 4130 クロモリ鋼
内径： 0.1900~2.0000
ねじ： 10-32~2-12 インチ
静荷重： 2,851〜225,924 ポンド
構造： ロードスロット オフセット
モデル： XM-OS（オスねじ）
材料： 4130 クロモリ鋼
内径： 0.7500~0.8750
ねじ： 3/4-16、7/8-14 インチ
構造： 3 ピース オフセット
モデル： JMX-OS（オスねじ）
材料： 4130 クロモリ鋼
内径： 0.7500~0.8750
ねじ： 7/8-14 インチ
構造： ロードスロット ヘビーデューティ
モデル： AM（オスねじ） / AF（メスねじ）
材料：アルミ
内径： 0.1900~1.0000
ねじ： 10-32〜1-14 インチ
静荷重： 788〜36,285 ポンド
構造： ロードスロット ヘビーデューティ
モデル： EXM（オスねじ） / EXF（メスねじ）
材料： 炭素鋼
内径： 0.1900~1.0000
ねじ： 10-32〜1-12 インチ
静荷重： 1,169〜43,541 ポンド
構造： 2 ピース 汎用産業用
モデル： CM-T（オスねじ）／CF-T（メスねじ）
材料： 炭素鋼
内径： 0.1250~1.0000
ねじ： 10-32〜1 1/4-12 インチ
静荷重： 700〜16,922 ポンド
構造： 2 ピース 汎用産業用
モデル： SCM-T（オスねじ）／SCF-T（メスねじ）
材料： ステンレス鋼
内径： 0.1900~1.0000
ねじ： 10-32〜1 1/4-12 インチ
静荷重： 1,190〜11,595 ポンド
構造： 2 ピース 汎用産業用
モデル： PCM(-T)（オスねじ）
材料： 4130 クロモリ鋼
内径： 0.3750~0.7500
ねじ： 3/8-24〜3/4-16 インチ
静荷重： 9,088〜27,000 ポンド
構造： 2 ピース 汎用産業用
モデル： PCYM-T（オスねじ）／PCYF-T（メスねじ）
材料： 4130 クロモリ鋼
内径： 0.3750~0.7500
ねじ： 3/8-24〜3/4-16 インチ
静荷重： 11,050〜30,290 ポンド
構造： 3 ピース 精密
モデル： JMX(-T)（オスねじ）／JFX(-T)（メスねじ）
材料： 4130 クロモリ鋼
内径： 0.1900~1.2500
ねじ： 10-32〜1 1/4-12 インチ
静荷重： 2,851〜138,800 ポンド
構造： 3 ピース 精密
モデル： HJMX(-T)（オスねじ）
材料： 4130 クロモリ鋼
内径： 0.3750~0.7500
ねじ： 3/8-24〜3/4-16 インチ
静荷重： 11,410〜44,650 ポンド
構造： 3 ピース 精密
モデル： ALJM(-T)/ALRSM(-T)（オスねじ）／ALJF(-T)（メスねじ）
材料： アルミ
内径： 0.1900~0.7500
ねじ： 10-32〜3/4-16 インチ
静荷重： 1,360〜23,390 ポンド
構造： 3 ピース 精密
モデル： JM(-T)（オスねじ）／JF(-T)（メスねじ）
材料： 炭素鋼
内径： 0.1250~1.2500
ねじ： 10-32〜1 1/4-20 インチ
静荷重： 500〜43,555 ポンド
構造： 3 ピース 精密
モデル： VM（オスねじ） / VF（メスねじ）
材料： 炭素鋼
内径： 0.1900~0.7500
ねじ： 10-32〜3/4-16 インチ
静荷重： 1,169〜11,518 ポンド
構造： 射出成形
モデル： PM（オスねじ） / PF（メスねじ）
材料： 炭素鋼
内径： 0.1900~0.7500
ねじ： 10-32〜3/4-16 インチ
静荷重： 1,174〜10,937 ポンド
プロジェクトについてご相談ください
26 年以上にわたる精密製造の経験を活かし、過酷な産業・自動車用途向けに、耐久性と性能に優れたカスタム金属部品の供給を専門としています。ISO 9001 認証を取得した約 3,250 ㎡ の自社工場には、先進の CNC 加工センター、熱処理ライン、自動検査システムを備え、すべての部品が厳格な性能・信頼性・安全性の基準を満たすよう管理しています。
溶接式ボールジョイント分野で 26 年以上の実績を持ち、ヘビーデューティな接続・可動用途向けに耐久性と信頼性に優れたソリューションの供給を専門としています。ISO 9001 認証の約 3,250 ㎡ の自社工場には、先進の CNC 機械、熱処理ライン、自動検査システムを備え、すべての溶接式ボールジョイントが最高水準の性能・安全性基準を満たすよう管理しています。
エンジニアリング＆デザイン サポート
イノベーションのパートナー
充実したエンジニアリング リソースで製品開発を加速します。コンセプトから検証まで、シームレスな統合と安心の設計に必要な技術データやファイルをご提供します。
包括的な PDF データシート／即座に CAD 統合できる 3D STEP ファイル／精密な詳細設計のための 2D CAD 図面（DWG、DXF）
OEM／ODM カスタマイズ
コンセプトから世界への供給まで
要件分析-用途、性能指標、目標コストの定義
エンジニアリング設計・3D モデリング- アイデアを CAD 図面と 3D モデルに変換します
試作と検証-設計精度を確認するための迅速な試作とテスト
金型と量産-承認されたサンプルから大量生産へ
品質保証-安定した性能のための厳格な検査
パッケージとサービス
製品を超えて、価値をお届けします
お客様の製品を安全・確実に、販売可能な状態でお届けします。プロ仕様の標準パッケージから完全カスタムのソリューションまで、世界中のブランドを支援するサービスをご用意しています。
ブランド対応のホワイト ラベル箱パッケージ／グローバル ユーザー向け多言語マニュアル／信頼できる世界物流によるカスタム ソリューション
FAQ
納期はどのくらいですか？
納期は柔軟に対応しています。標準製品の納期は通常 3〜4 週間。特注製品は注文の複雑さに応じて納期が 4〜6 週間。お急ぎの場合はご注文時にお知らせください。できる限り対応を早めます。
緊急のご注文では納期を 2〜3 週間に短縮できますが、追加の特急料金がかかる場合があります。
特注製品の価格はどのように算定されますか？
特注製品の価格は以下の要因で決まります：
サイズと仕様：より大きく複雑なサイズは価格が上がります。
材料の選択：高強度材料や特殊表面処理はコストが上がる場合があります。
数量：大量注文ではより競争力のある価格を提供します。
納期：特急のご注文では追加料金が発生する場合があります。
詳細なお見積りをご提示できるよう、具体的な要件をお知らせください。
特注製品の品質保証はどうなっていますか？
すべての特注製品は、国際基準とお客様の要件を満たすための厳格な品質管理を受けています。生産プロセス全体で複数回の検査を実施し、各工程の品質基準適合を確認します。当社は 12 か月保証。通常のご使用で品質問題が発生した場合、無償で交換または修理サービスをご提供します。
注文の進行状況はどうやって確認できますか？
ご注文が確定し生産に入りましたら、定期的に 生産進捗のご報告。最新の状況や納期情報は、メールまたは電話でカスタマー サービス チームまでお問い合わせいただけます。
製品品質はどう保証していますか？
原材料の調達から生産、最終製品検査まで、厳格な品質管理プロセスを備えています。すべての製品は出荷前に 100% 品質検査 を経て、不良のない製品を保証します。
How do I place an order?
You can place an order by:
Contacting our sales team directly: Provide your requirements or design drawings, and we will prepare a quotation and lead time for you.
Submitting your order online: Submit your request through our website, and we will reply within 24 hours.
