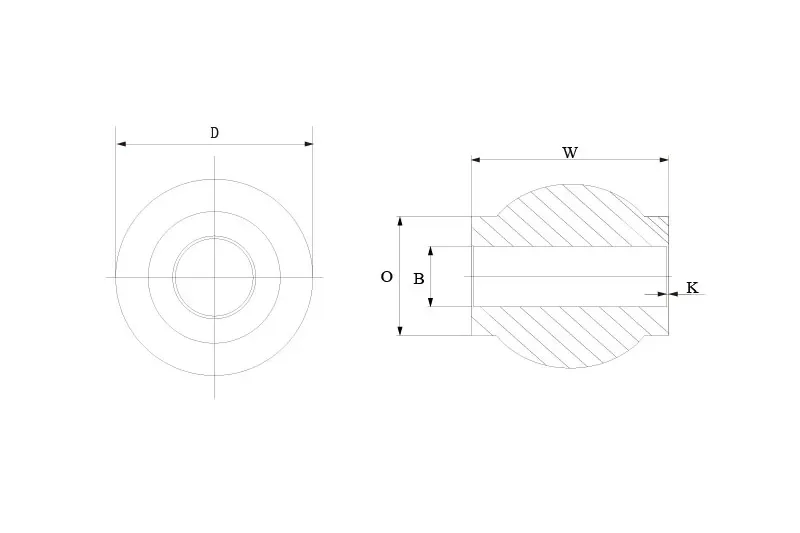

CBL-DP — 標準交換ボール
10サイズ、内径0.190″～1.000″。摩耗したロッドエンドや球面軸受のリビルドにCBL-DPを使用し、元の内径・外径・幅を外輪に合わせてください。
ロッドエンド・軸受向け硬化クロームスチールボール
ロッドエンドボール — CBL-DP & ハイミスアライメントHMBL
SYZのロッドエンドボールは、焼入れ・精密研削・硬質クロームメッキを施した52100軸受鋼ボールで、球面軸受のリビルドや大ミスアライメントジョイントの構築に使用されます。CBL-DPおよびHMBLシリーズは、内径0.190″～1.500″の23サイズをカバーし、耐食性が必要な場合には440Cステンレスも選択できます。
52100クローム鋼
440Cオプション
精密研削
熱処理済み
2シリーズ・23サイズ
CBL-DP + HMBL
0.190″–1.500″
内径範囲
材質証明書対応
サンプルからフルコンテナまで
工場直販調達
内径×外径サイズ表
ISO 9001:2015品質
概要
これらのスチールボールとは？
ロッドエンドや球面軸受の内部に使用される球形ボール要素です。修理・リビルド用、あるいは大ミスアライメントジョイントの構築用として単体で供給されます。材質は52100軸受鋼（熱処理・精密研削・硬質クロームメッキ）で、耐食性が必要な場合には440Cステンレスも選択できます。
交換・リビルド用途
これらのボールは、ロッドエンドや球面軸受のリビルド作業向けに実際の球形転動要素として供給されるもので、汎用のバラ部品ではありません。
ミスアライメント調整
HMBLボールは、ジョイントの可動角を増やすために特別に寸法設計されており、標準ボールがサスペンションやリンクのストロークを制限する場合に有効です。
製品ラインナップ
CBL-DP & HMBL ロッドエンドボールシリーズ

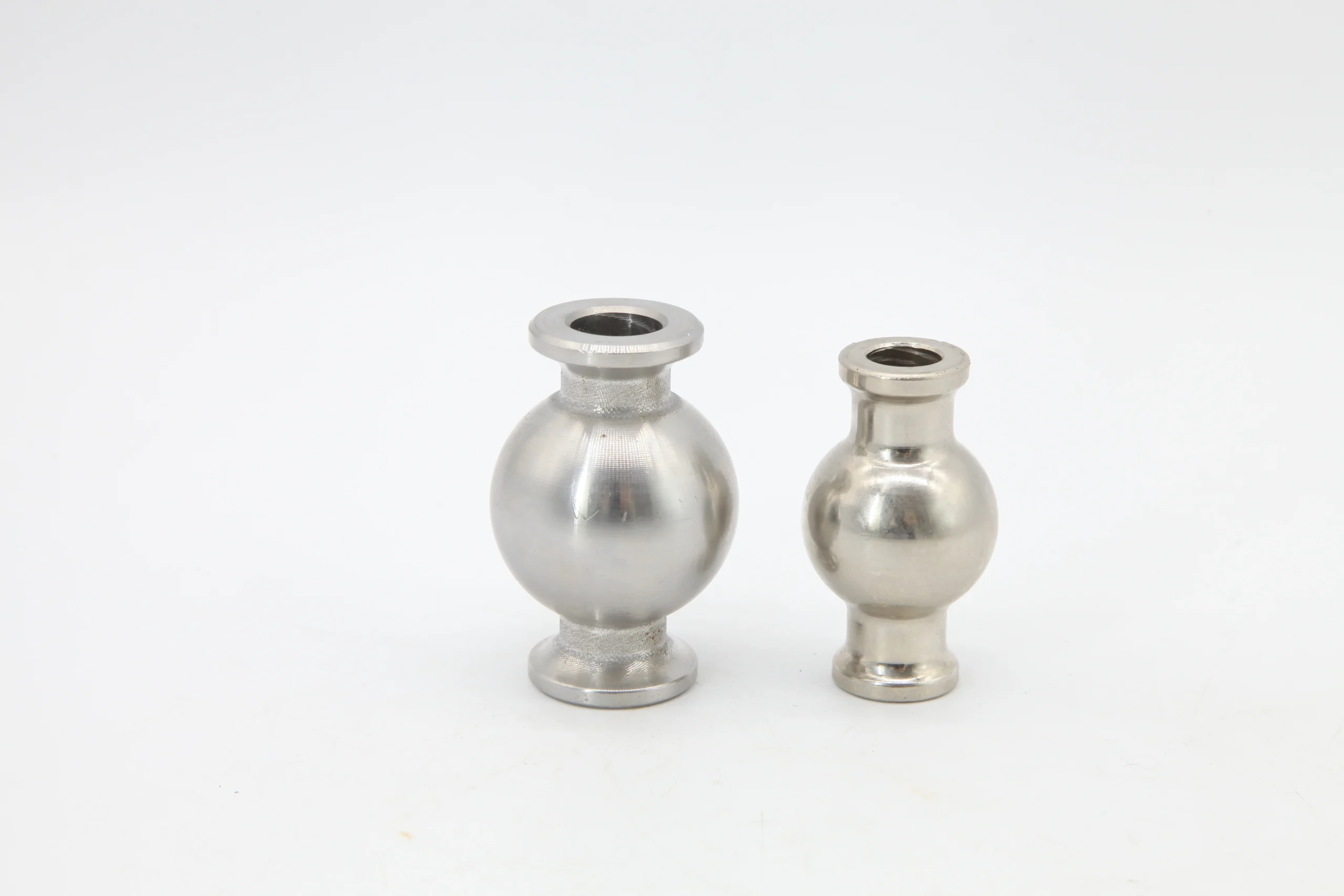

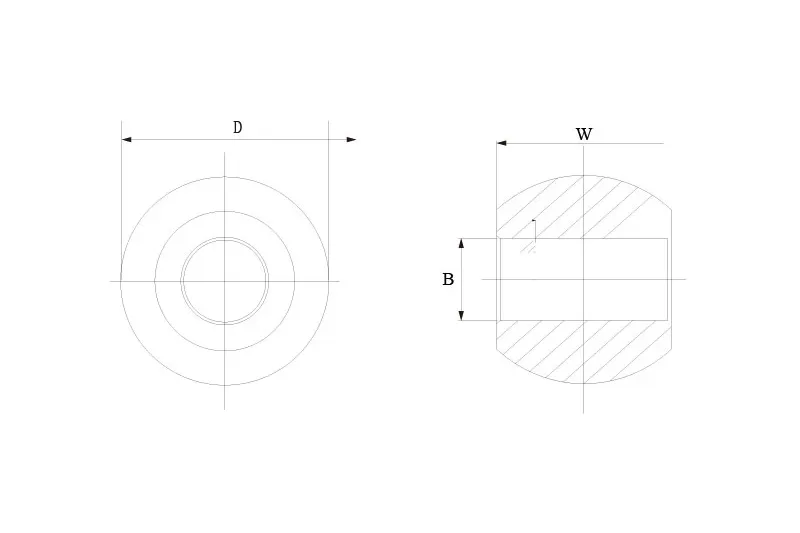

HMBL — ハイミスアライメントボール
13サイズ、内径0.190″～1.500″。プロファイル加工されたボールはハイミスアライメントスペーサーと組み合わせて使用し、ロックする前の可動域を広げます。完全な構成は仕様ページでご確認ください。
| 内径 | CBL-DP OD | HMBL OD |
|---|---|---|
| 0.190″ | 0.437″ | 0.437″ |
| 0.250″ | 0.500″ | 0.593″ |
| 0.3125″ | 0.625″ | 0.593″ |
| 0.375″ | 0.719″ | 0.781″ |
| 0.4375″ | 0.812″ | 0.875″ |
| 0.500″ | 0.937″ | 1.000″ |
| 0.625″ | 1.125″ | 1.250″ |
| 0.750″ | 1.312″ | 1.375″ |
| 0.875″ | 1.375″ | 1.531″ |
| 1.000″ | 1.875″ | 1.875″ |
| 1.250″ | — | 2.250″ |
| 1.500″ | — | 2.672″ |
掲載寸法は選定の参考値です。正確なボール幅、公差、仕上げ、および組み合わせる外輪については、該当するCBL-DPまたはHMBLの仕様ページでご確認ください。
エンジニアリングガイド
選定ガイド
01
ジョイントをリビルド → CBL-DP
ロッドエンドや球面軸受の摩耗したボールを交換する場合は、元の内径とサイズに合うCBL-DP精密交換ボールをご使用ください。
02
より大きな可動域 → HMBL
より大きなミスアライメント角が必要な場合は、HMBLハイミスアライメントボールを使用し、通常は ミスアライメントスペーサー.
03
腐食環境 → 440C
海洋、洗浄環境や薬品にさらされる場合には、CBL-DPおよびHMBL両シリーズで440Cステンレスオプションをご指定ください。
04
内径・外径・幅を合わせる
内径は軸受/ロッドエンドに、外径と幅はハウジングの外輪に合わせてください。仕上げと寸法は仕様ページでご確認ください。
産業用途
用途
ロッドエンド・球面軸受のリビルド、大ミスアライメントサスペンションジョイント、OEM軸受組立、メンテナンスキット。
ロッドエンド・軸受のリビルド
既存のロッドエンドや球面軸受の摩耗したボールを交換し、軸受アセンブリ全体を交換せずにゼロクリアランス動作を回復させます。
CBL-DP標準交換
ハイミスアライメントサスペンションジョイント
オフロード、モータースポーツ、産業用サスペンションにおいて、純正ボールが必要な角度範囲を制限する場合の大可動域ジョイントの構築。
HMBL＋ミスアライメントスペーサー
OEM軸受組立
一貫した等級と仕上げが求められるOEMロッドエンドや軸受ハウジングの量産に、精密ボールを供給します。
OEM一括供給
メンテナンスキット
農業、建設、機械設備の定期メンテナンスプログラム向けに、交換ボールと部品を組み合わせたサービスキット。
サービス・メンテナンス
材料科学
なぜ52100＋硬質クロームなのか（重要な冶金特性）
52100は、硬化され耐摩耗性に優れたボール要素のために選ばれる高炭素クローム軸受鋼です。硬質クロームは低摩擦の転動面を付与し、耐食性を優先する場合には440Cステンレスオプションが選択できます。精密研削により、ボールは外輪内で正確に収まります。
掲載されている合金特性は一般的なものです。部品ごとの寸法と公差は、該当する仕様ページでご確認ください。
メンテナンスガイド
ボールを交換すべきタイミングと適正なサイズ選定
ボールは 消耗部品 です。グリースを使用した金属接触ジョイントでは、ラジアル方向のがたつき（ノック）を感じたり、ボールや外輪に傷・平坦部・ピッチングが見られたら交換してください。摩耗したボールを使い続けると外輪もすぐに損傷します。
| 落とし穴 | 結果 | 回避策 |
|---|---|---|
| 外輪に対するボールの外径・幅が不適切 | がたつき（クリアランス）や収まらない | 内径だけでなく、外径と幅を元の外輪に合わせる |
| ボルトに対して内径が大きすぎる | がたつき、摩耗の促進 | 内径を実際のピン/ボルトに合わせる |
| 湿気・塩分環境での52100 | 腐食、ピッチング | 440Cステンレスオプションをご指定ください |
| 摩耗した外輪を新しいボールで再利用 | 新しいボールがすぐに摩耗する | 外輪も点検・交換し、軸受全体の交換も検討する |
可動域を広げる リビルドでは、標準のCBL-DPを HMBLハイミスアライメントボール に交換し、 ミスアライメントスペーサー を追加してください。組み合わせることで、ロックする前にジョイントがより深く傾きます。
FAQ
よくある質問
SYZのスチールボールの材質は何ですか？
52100軸受鋼（熱処理・精密研削・硬質クロームメッキ）。耐食性が必要な場合には440Cステンレスもご利用いただけます。
CBL-DPとHMBLの違いは何ですか？
CBL-DPは標準の精密交換ボール、HMBLはロッドエンドがより広い角度で動けるよう形状加工されたハイミスアライメントボールです。
これらを使ってロッドエンドをリビルドできますか？
はい。ボールの内径とサイズを元のものに合わせてください。より大きな角度が必要な場合は、HMBLボールをハイミスアライメントスペーサーと組み合わせてください。
ステンレスボールは入手できますか？
はい。腐食環境や洗浄環境には440Cステンレスオプションをご指定ください。
どのようなサイズがありますか？
内径0.190″～1.500″の23サイズ：CBL-DPは1.000″までの10サイズ、HMBLは1.500″までの13サイズをカバーします。正確な寸法は仕様ページをご覧ください。
自社のロッドエンド生産のためにボールを一括購入できますか？
はい。SYZはOEM組立、サービスキット、連続生産向けにCBL-DPおよびHMBLボールを供給できます。内径、外径、幅、材質/仕上げ、年間数量をお知らせいただければ一括見積もりをご提示します。
