均一な肉厚 · 優れた強度 · 優れた真円度
クロモリDOMチューブ
マンドレル引きの4130クロモリDOMチューブ — リンクに強度・軽量性・溶接性が求められるときに製作者が選ぶチューブです。SYZは23の標準サイズの指定長さ切り上げ品を供給しており、SYZチューブアダプターやロッドエンドと組み合わせて使用できます。レースシャシー、オフロードサスペンション、OEMチューブプログラム向けに、外径・肉厚・形状・長さのカスタムにも対応します。
材質と製法
DOMチューブとは？
DOM（ドローンモーバーマンドレル）チューブは、マンドレル上で精密な冷間引抜き加工を施して仕上げた鋼管です。引抜き加工により溶接バリが除去され、内外面が加工され、滑らかな表面、均一な肉厚、卓越した寸法精度が得られます。段付きアダプターに挿入して同心状に溶接する際にまさに求められる特性です。
標準的なDOMは1020や1026などの普通炭素鋼から製造できます。当社の生産が特に重点を置くのは4130クロモリDOMチューブ — 同等の強度ならより軽量で、引張能力が高く、疲労耐性もはるかに優れています。そのため、一般的な機械用途ではなく、レースシャシー、オフロードロールケージ、その他の性能が重要な構造物に標準的に選ばれています。
お客様はこの材料を両方の名称で検索されます。「クロモリチューブ」は合金の種類を、「DOMチューブ」は製法を示します。両者は代替関係ではなく、SYZのチューブはその両方を兼ね備えています。
DOMは材料ではなく製法です。 この点は多くの見積もりで誤解の原因になります。「DOM」はマンドレル上で引抜いたことを示すだけで、合金の種類は示しません。どのグレードのDOMかをサプライヤーに必ずご確認ください。当社のものは4130クロモリ合金鋼であり、以下の仕様書に記載されている溶接性・靭性・公差の組み合わせを実現しています。
DOMはシームレス（継目無）でもありません。 DOMは電気抵抗溶接（ERW）チューブから始まり、その後冷間引抜き加工が施されます。これにより継目はほとんど見えないレベルまで仕上げられ、溶接部はチューブ本体と同等の強度に達します。「シームレス」と誤って呼ばれることがよくありますが、実際にはそうではなく、誠実なサプライヤーはその旨を明示します。シャシーやリンケージのほとんどの用途ではこの違いは問題になりませんが、競技規則でチューブの種類が指定されている場合は、発注前に文言を確認してください。
ERW vs DOM vs シームレス 3つのチューブタイプの実際の違い
| チューブタイプ | 製造方法 | 継ぎ目 | 寸法精度 | 典型的な用途 |
|---|---|---|---|---|
| ERW | ストリップをロール成形し電気抵抗溶接、追加の引抜きなし | 溶接継目が見え、内部にバリが残る場合あり | 最もゆとりがある | 一般的な構造用・非重要部品の製作 |
| DOM | ERWチューブをマンドレルで冷間引抜き — バリ除去、肉厚と内面を加工 | 継目はほぼ見えないレベルまで仕上げられ、強度が回復 | 3種類の中で最も精度が高く、内面は滑らか | サスペンションリンク、ロールケージ、シリンダー、切削チューブ部品 |
| シームレス | ビレットを穿孔または押出しで製造 | なし | ばらつきあり — DOMに合わせるには追加の冷間引抜きが必要 | 圧力用途や継目が許容されない用途 |
同等の条件で見積もりを比較していただけるよう、業界の一般的な定義を示しています。SYZはDOMを行4130クロモリで供給しており、その他のグレードや製法もプロジェクトベースで対応可能です。
なぜクロモリなのか
炭素鋼DOMではなくクロモリDOMを選ぶ理由は？
DOMの精度とクロモリの強度対重量比の組み合わせこそが、レース、オフロード、構造用途で差を生みます。
-
高い引張強度と耐力より厚い肉厚にすることなく、過酷な荷重や構造応力に耐えます。
-
軽量かつ高強度炭素鋼DOMよりも優れた強度対重量比 — モータースポーツの製作で選ばれる理由です。
-
優れた溶接性と延性精密TIG溶接、曲げ加工、成形に適しています — 溶加材や手順の詳細は下記の製作ガイドをご参照ください。
-
優れた疲労・衝撃耐性繰り返し応力や衝撃に対しても強度を維持します — サスペンションリンクを実際に破損させるのはこのモードです。
| 特徴 | 炭素鋼 DOM | クロモリDOM |
|---|---|---|
| 強度 | 標準 | より高い引張強度と耐力 |
| 重量 | より重い | 同等以上の強度でより軽量 |
| 疲労耐性 | 中程度 | 優れる |
| 用途 | 一般的な機械用途 | レース／オフロード／高性能ビルド |
コストを重量より優先する場合は、炭素鋼 DOM（1020 / 1026）も別途対応可能です。用途をお知らせください。適合するグレードをお見積りします。
寸法と仕様
標準プログラムとカスタム対応
購入方法は2つ。CMT標準プログラム在庫ジオメトリを任意の長さにカットし、SYZ チューブアダプターとそのまま組合わせ可能。品番で発注できます。さらに当社の製管・加工設備により、より幅広い径・肉厚・形状・長さを特注で対応します。
1020 / 1026 炭素鋼も対応可
楕円 · D字 · テーパー
CMTシリーズ — 全23標準サイズ4130クロモリ · 長さカット · 寸法はインチ表記
| 品番 | チューブ外径 × 肉厚 | 内径（計算値） | 長さ範囲 | 重量範囲 |
|---|---|---|---|---|
| CMT-6-058 | 0.375 × 0.058 | 0.259 | 6.0 – 50.0 | 0.116 – 0.928 |
| CMT-8-058 | 0.500 × 0.058 | 0.384 | 6.0 – 50.0 | 0.155 – 1.240 |
| CMT-8-065 | 0.500 × 0.065 | 0.370 | 6.0 – 50.0 | 0.173 – 1.384 |
| CMT-10-058 | 0.625 × 0.058 | 0.509 | 6.0 – 50.0 | 0.193 – 1.634 |
| CMT-10-065 | 0.625 × 0.065 | 0.495 | 6.0 – 50.0 | 0.217 – 1.736 |
| CMT-12-058 | 0.750 × 0.058 | 0.634 | 6.0 – 50.0 | 0.232 – 1.856 |
| CMT-12-065 | 0.750 × 0.065 | 0.620 | 6.0 – 50.0 | 0.260 – 2.080 |
| CMT-12-095 | 0.750 × 0.095 | 0.560 | 6.0 – 50.0 | 0.380 – 3.040 |
| CMT-12-125 | 0.750 × 0.125 | 0.500 | 6.0 – 50.0 | 0.480 – 3.840 |
| CMT-14-058 | 0.875 × 0.058 | 0.759 | 6.0 – 50.0 | 0.271 – 2.168 |
| CMT-14-065 | 0.875 × 0.065 | 0.745 | 6.0 – 50.0 | 0.304 – 2.432 |
| CMT-14-083 | 0.875 × 0.083 | 0.709 | 6.0 – 50.0 | 0.388 – 3.104 |
| CMT-16-058 | 1.000 × 0.058 | 0.884 | 6.0 – 50.0 | 0.310 – 2.480 |
| CMT-16-065 | 1.000 × 0.065 | 0.870 | 6.0 – 50.0 | 0.347 – 3.123 |
| CMT-16-083 | 1.000 × 0.083 | 0.834 | 6.0 – 50.0 | 0.443 – 3.544 |
| CMT-16-095 | 1.000 × 0.095 | 0.810 | 6.0 – 50.0 | 0.507 – 4.056 |
| CMT-18-058 | 1.125 × 0.058 | 1.009 | 6.0 – 50.0 | 0.348 – 2.784 |
| CMT-18-083 | 1.125 × 0.083 | 0.959 | 6.0 – 50.0 | 0.498 – 3.984 |
| CMT-18-095 | 1.125 × 0.095 | 0.935 | 6.0 – 50.0 | 0.571 – 4.568 |
| CMT-20-058 | 1.250 × 0.058 | 1.134 | 6.0 – 50.0 | 0.388 – 3.104 |
| CMT-20-065 | 1.250 × 0.065 | 1.120 | 6.0 – 50.0 | 0.434 – 3.472 |
| CMT-20-095 | 1.250 × 0.095 | 1.060 | 6.0 – 50.0 | 0.634 – 5.072 |
| CMT-22-120 | 1.375 × 0.120 | 1.135 | 6.0 – 50.0 | 0.881 – 7.048 |
材質：4130クロモリ鋼（4140・4340はプロジェクト対応）。切り出し公差 ±.090″。IDの列は「外径 − 2×肉厚」で算出しており、段付き外径を持つ溶接式チューブアダプター。重量範囲は 6″〜50″ の切り出し範囲に対応した寸法表によります。特別サイズも対応。詳細は完全な仕様ページ品番で絞り込んでお見積りいただけます。
人気の厚肉丸形サイズCMT標準範囲を超える特注対応
| 外径 | 肉厚 | 内径 |
|---|---|---|
| 1″ | .120″ | .760″ |
| 1-1/4″ | .120″ | 1.010″ |
| 1-1/2″ | .120″ | 1.260″ |
| 1-1/2″ | 1/4″ | 1.000″ |
| 1-3/4″ | .120″ | 1.510″ |
| 2″ | .120″ | 1.760″ |
| 2″ | 1/4″ | 1.500″ |
| 2-1/2″ | 1/4″ | 2.000″ |
標準プログラムを超えたところで最もよく求められるサイズ：ケージチューブ、ヘビー4リンク、ラジアスアーム用の材料です。
チューブの形状
DOM チューブの多くは丸形です。ねじり強度と肉厚の均一性に優れるため、サスペンションアーム、ロールケージ、シャシー構造の標準です。角形・長方形,DOMはフレーム、サポート、マウント組立に対応します。特殊用途では、楕円・D字・テーパーなどの形状は二次加工やCNC加工で特注生産できます。
組立ガイド
溶接リンケージ加工ガイド

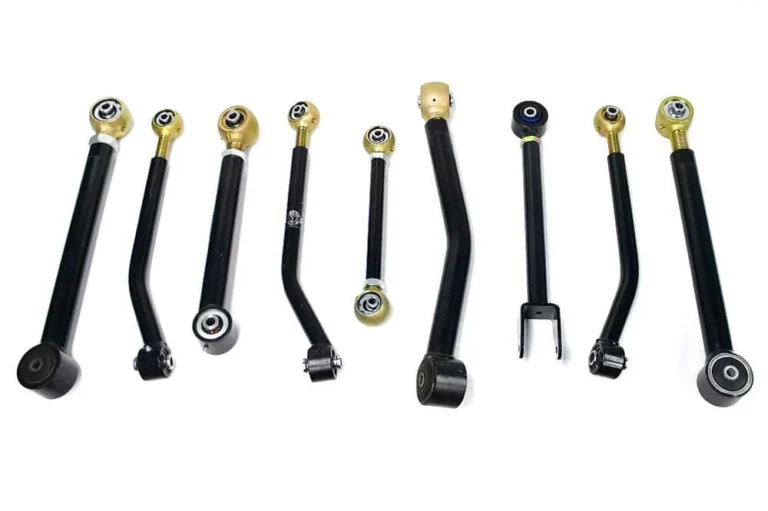

クロモリチューブはリンケージの構造体です。ここでは調整式リンクの仕様決定と組立の手順を紹介します。
- 01
システム全体を一緒にサイズ決定

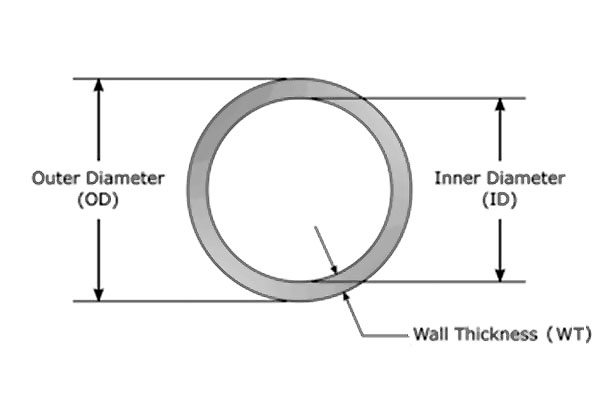

まずロッドエンドのねじサイズを選び、次にチューブアダプター段付き外径がチューブの内径と一致するもの（内径＝外径−2×肉厚）を選びます。上の表の ID 列が各標準サイズについて計算済みです。適度な滑り嵌めが同心の強い溶接をもたらします。
- 02
- 03
溶接前にベアリングを取り外す

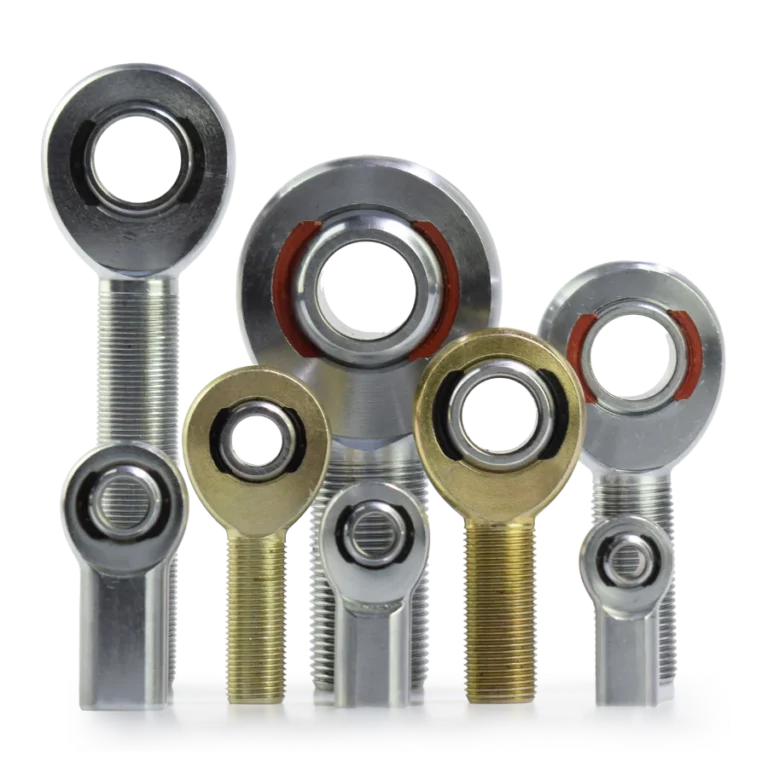

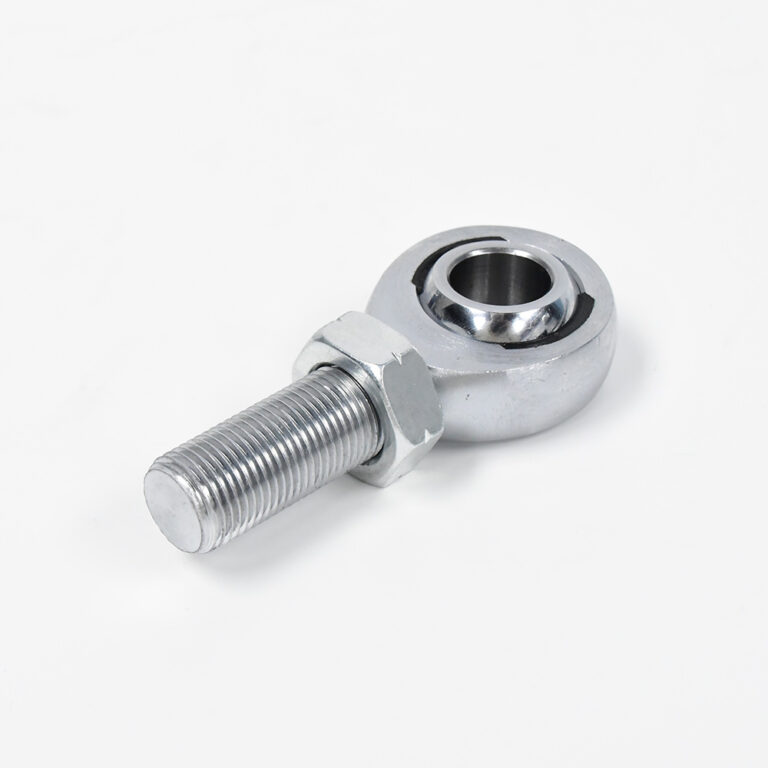

必ずロッドエンドアダプターを溶接する前に取り外します。溶接熱は球面座の熱処理と PTFE 自己潤滑ライナーを損ないます。金属が冷えてからねじ戻してください。
- 04
正しい溶接方法
4130 は通常焼ならし状態で供給・加工され、TIG 溶接できれいに仕上がります。溶加材の選択が重要です。ER70S-2 のような軟鋼系は粘りがありケージやシャシーに一般的。ER80S-D2 はより高い継手強度が必要な場合に使用します。溶接後に熱処理しないなら 4130 系の溶加材は避けます（硬く割れやすい）。徐冷し、急冷はしないでください。
肉厚の決め方：衝撃や座屈に対する主な調整手段が肉厚です。過酷なオフロードのサスペンションリンクは .120″ 以上、スロットルロッドや軽量リンクは .058″ / .095″ で軽量化します。

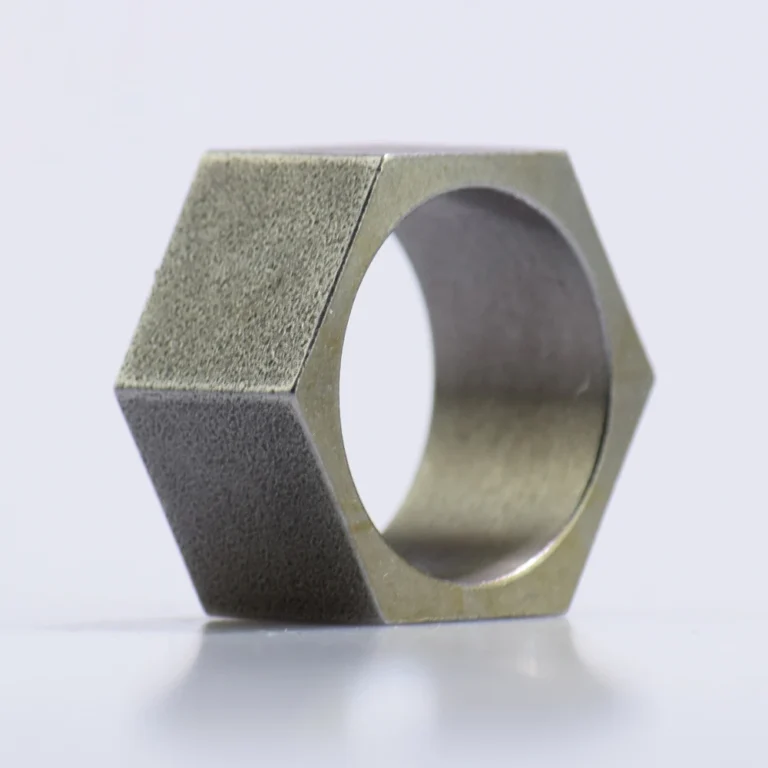

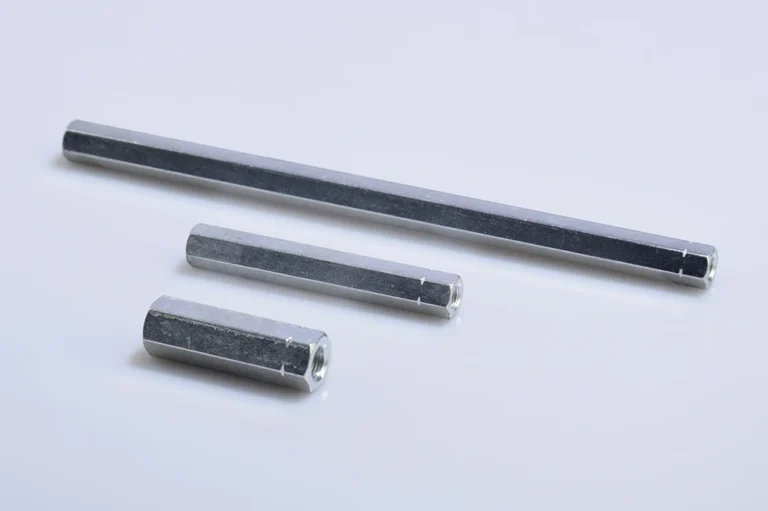

レンチ用六角面：丸管ではレンチがかかりません。溶接式レンチ用六角車両に組み付けた後の長さ調整が格段に楽になります。
まず競技規則を確認：ロールケージには継ぎ目なしや DOM 規格が指定され、普通の ERW は禁止されることが多く、車重に応じた最小外径・肉厚も定められます。切断前にクラス規則を確認しましょう。再作業を防ぐ安価なステップです。
用途
クロモリ DOM チューブが活きる場所
高負荷サスペンションリンク、安全構造、カスタムカー製作、OEM 向けの継続的なチューブ供給。
ロールケージと安全構造
ロールケージ、ケージ延長、ガセット付き構造など、4130クロモリの性能が求められるモータースポーツ安全製作の標準材です。
ステアリング・タイロッドチューブ
ステアリングリンク、タイロッドチューブ、スタビライザーリンク、調整アセンブリなど、きれいなチューブ形状と溶接 ready な材料が製作を簡単にする部分に。
チューブを超えて
一貫加工・製造
革新は標準に従うことではなく、標準を打ち立てることから。カタログにないチューブが必要な課題に、試作から量産まで性能・重量・組立性の観点で共同開発します。
社内一貫加工
CNC 切断、曲げ、加工、溶接まで。再加工ではなく、組立て可能な状態でお届けします。
試作から量産へ
図面や実物サンプルからのエンジニアリング支援、図面がない場合のリバースエンジニアリングにも対応。初回品から量産まで一社で対応します。
仕上げ・組立
表面仕上げ、めっき・コーティング、サブアセンブリまで対応し、お客様の梱包で完成部品としてお届けします。OEM / ODM も歓迎します。
リンクに必要なその他すべて
部品を超えて
エンジニアリング・OEM・納入サポート
構想からコンテナまで。チューブが製品にそのまま組み込める技術・商務サポートを提供します。
確信を持って組込み・検証するために必要な技術データで開発を加速します。
- PDFデータシート全シリーズ・全サイズ分
- 3D STEPファイルCADへの即時組込み用
- 2D CAD図面（DWG、DXF）詳細設計用
コンセプトから世界への納入まで、5つのステップで。
- 要件分析— 用途、性能指標、目標コスト
- 設計・3Dモデリング— アイデアをCAD図面・モデルに
- 試作・検証— 迅速なサンプル、嵌合・機能試験
- 金型・量産— 承認サンプルから量産へ
- 品質保証— 全工程で検査
製品は安全に保護され、市場ですぐに使える状態でお届けします。
- ホワイトラベル箱梱包— 清潔でブランド対応
- 多言語マニュアル世界中のエンドユーザー向け
- カスタマイズされたロジスティクス世界各地で信頼できるサポート付き
FAQ
よくある質問
クロモリチューブとDOMチューブの違いは何ですか？
DOMチューブはシームレスですか？
クロモリチューブはどのサイズが選べますか？
DOM チューブの材質は？
クロモリチューブは溶接できますか？
オフロードサスペンションの肉厚は？
チューブを特注長にカットできますか？
角形や楕円など特別形状を注文できますか？
図面やサンプルどおりのチューブ製造は可能ですか？
表面処理や仕上げは可能ですか？
どのような品質書類を提供できますか？
チューブとアダプターの組み合わせは？
工場直販
さらに詳しく？24時間以内に回答
外径、肉厚、切断長さ、数量をお知らせいただくか、図面をお送りください。24時間以内に価格と納期をご返信します。
