COM 球面軸受シリーズ
金属接触、レースに給油溝・給油孔付き。当社の標準産業用軸受で、最も広いサイズ範囲です
工業グレード · OEM · 卸売 · エンジニアリングサポート
任意
Also called a spherical bearing, spherical bushing or spherical uniball bearing — the articulating ball-in-race element at the heart of every rod end, but without the threaded housing, made to be pressed into a parent component. SYZ builds 10 series across chrome steel, alloy steel and stainless: metal-to-metal COM and COMA-M, stainless COM-SS, precision GEC/GEGC, fractured-race GEZ, self-lubricating SLB, wide-series WPB and high-misalignment YPB — PTFE-lined or metal-to-metal, inch and metric.
10 シリーズ
インチ + メートル · PTFE または金属接触
0.165″ – 5.984″
Bore range · metric 3 – 30 mm
〜1,146,400lbs
最大静止半径荷重（GEZ152ES）
1° – 24°
アライメント角の範囲
ISO 9001:2015 品質認証
材料証明書対応
サンプル MOQ 1 個
EU / 米国向け DDP 空路・海上
工場直販調達
概要
球面軸受とは
適合する球面外輪の中で回転する精密研削ボールです。ねじシャンクやボアを持たない軸受要素そのもので、no threaded shank or bore。揺動運動・アライメント・重い荷重に対応するよう設計されており、軸受を 親部品に圧入する必要がある場合に選ばれます。油圧シリンダーの端部、機械ハウジング、クレビス、あるいは自社加工した座ぐり穴などです。
ロッドエンドとの違い： a ロッドエンドはこの軸受に一体ねじハウジングを付加したもので、リンケージに直接ねじ込めます。球面軸受は要素単体であり、
同じ部品が 球面滑り軸受, a 球面ブッシュ または 球面ユニボール軸受 と呼ばれることがあります。業界により名称が異なりますが、すべて同じ部品です。
圧入式軸受要素
ジョイントがねじ式ロッドエンドヘッドではなく自社加工ハウジング、アーム、ブラケット内に収まる必要がある場合に球面軸受を使用します。ユニボールカップ.
根本的に異なる 2 つのレース
金属接触（COM、COMA-M、GEZ）は最高荷重に耐え熱にも強いですが、定期的な給脂が必要です。 PTFE ライナー（COM-T、GEC、SLB、WPB-T、YPB-T）は低摩擦でメンテナンスフリーに作動し、ピーク荷重と温度の一部を犠牲にします。
材料・ライナーのラインナップ
インチ商用、メートル、ステンレス、PTFE ライナー、割りレース、大アライメントの各ファミリーを展開し、環境と用途の両方に適合させられます
当社を選ぶ理由
SYZ から球面軸受を購入する理由
新しい軸受サプライヤーを評価する際、商用条件は仕様書と同じくらい重要です。当社の姿勢は以下のとおりです。
寿命
過酷な作業条件下での長期信頼性を実現する、優れた耐摩耗・耐疲労性能です。
価値提案
COM、GE、COM-SS などの軸受ファミリーの互換照会に対応し、寸法と品番別データを仕様ページに掲載しています
MOQ — 1 個
サンプル MOQ は 1 個です。量産 MOQ は通常 1 品目 100〜300 個です。数量と納期はお見積りでご確認ください。
出荷条件
主要な EU・米国市場向けに、通関込み・戸口配送の DDP 空路・海上輸送に対応しています。
カスタマイズ
図面やサンプルからの OEM/ODM — 特別サイズ、材料、性能仕様に対応します。
製品ラインナップ
シリーズ一覧
全 10 シリーズを一覧でご紹介します。選定を実際に決める 2 つの数値、静止半径荷重とアライメント角とともに。シリーズをクリックすると
| シリーズ | ボール | レース / ライナー | 標準 | ボア | アライメント角 | 静止半径荷重 | 特長 |
|---|---|---|---|---|---|---|---|
| COM(-T) / HCOM(-T) | 52100 クロム鋼、硬質クロムめっき | 合金鋼、油塗布 · -T は PTFE | インチ | 0.165″ – 2.000″ | 8° – 13.5° | 3,200 – 217,060 lbs | 金属接触商用定番品。給脂溝・給油孔付き、レース亜鉛めっき任意 |
| COMA-M(T) | 52100 クロム鋼、硬質クロムめっき | 合金鋼、油塗布 · -MT は PTFE | メートル | 3 – 30 mm | 12.5° – 17° | 仕様ページ参照 | メートル商用金属接触。外径 12 – 66 mm、レース亜鉛めっき任意 |
| COM-SS | 440C ステンレス、硬質クロムめっき | ステンレス、テフロンライナー | インチ | 0.165″ – 1.000″ | 8° – 13.5° | 3,200 – 83,000 lbs | 完全耐食。レースは 420 / 304 / 316 / 17-4 SS から選択可 |
| FKS(-T) | 52100 クロム鋼、硬質クロムめっき | 熱処理クロモリレース · -T は PTFE | インチ | プロジェクト別見積 | — | プロジェクト別見積 | COM 幾何向けクロモリレースオプション — 高衝撃・高温用途向け |
| GEC | 52100 クロム鋼 | 炭素鋼、テフロンライナー、亜鉛任意 | メートル | 4 – 30 mm | 6° – 16° | 仕様ページ参照 | コンパクト円筒外輪。外径 12 – 47 mm |
| GEGC | 52100 クロム鋼 | 炭素鋼、テフロンライナー、亜鉛任意 | メートル | 4 – 30 mm | 仕様ページ参照 | 仕様ページ参照 | GEC より広いレースで同一ボアでもより高い荷重に対応 |
| GEZ (-2RS) | 52100、防食皮膜 | 52100、防食皮膜 · 給脂可 · 2RS シール任意 | インチ | 0.500″ – 5.984″ | 1° – 6° | 9,217 – 1,146,400 lbs | 割り外輪、組立簡単。圧倒的に最高荷重のシリーズ |
| SLB | 52100（440C オプション） | 合金鋼 + PTFE 付き強化ナイロンレース | インチ | 0.500″ – 2.000″ | 8.5° – 10° | 13,257 – 217,060 lbs | ロードスロット設計。自己潤滑・メンテナンスフリー、ステンレス/亜鉛オプション |
| WPB-T | 52100（ステンレス オプション） | 合金鋼、テフロンライナー、油塗布 | インチ | 0.250″ – 1.000″ | 6° – 15° | 5,500 – 104,000 lbs | 小ボアでより高い荷重と角度を可能にするワイドレース |
| WPB-TG | 52100（ステンレス オプション） | 合金鋼、テフロンライナー、油塗布 | インチ | 0.250″ – 1.000″ | 6° – 15° | 5,500 – 104,000 lbs | WPB-T と同じ＋圧入保持用のかしめ溝付き |
| YPB(-T) | 52100（440C オプション） | 合金鋼、油塗布、テフロンライナー | インチ | 0.250″ – 0.750″ | 18° – 24° | 7,560 – 53,507 lbs | 超ワイドレース。ラインナップ中最大の可動角 |
静止半径荷重とアライメント角は各シリーズの公開サイズ表の min–max です。お使いのボアの値は軸受鋼 52100 ボール（特記なき場合）。COM-SS は 440C ステンレス.
シリーズ概要

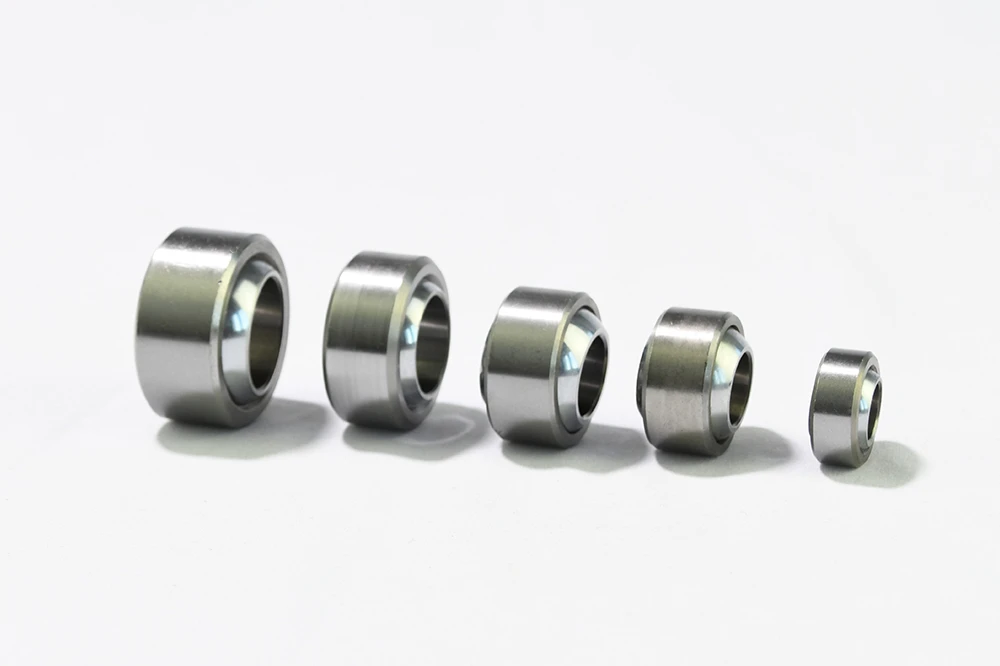

COM-T 球面軸受シリーズ
テフロンライナー付きの同一ボディです。「-T」は PTFE を意味します。再給脂アクセスが限られる場所でメンテナンスフリーです。

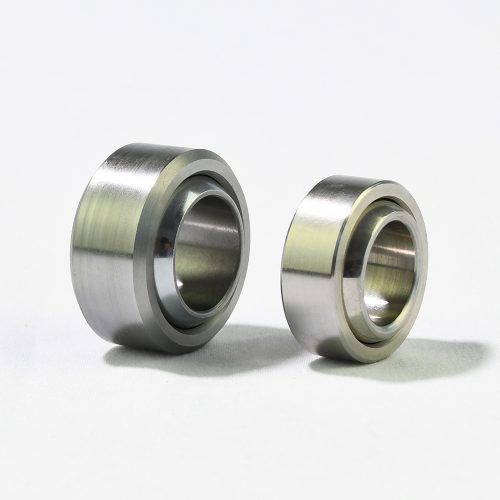

COM-SS 球面軸受シリーズ
440C ステンレスボール付き 304/316 ステンレスレース、17-4 PH 任意。マリン・洗浄・薬品用途向け。

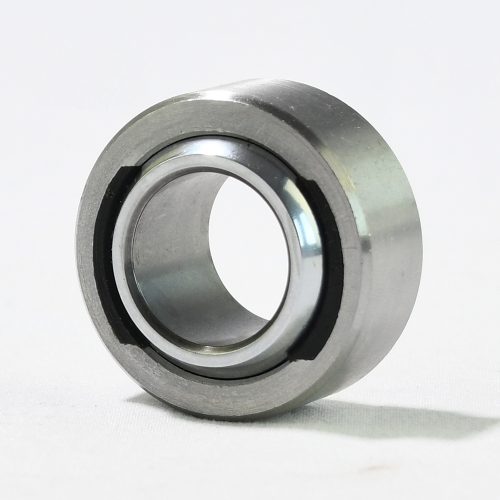

SLB 球面軸受シリーズ
強化ナイロンレースと PTFE を使ったロードスロット構造です。自己潤滑、ステンレス任意。

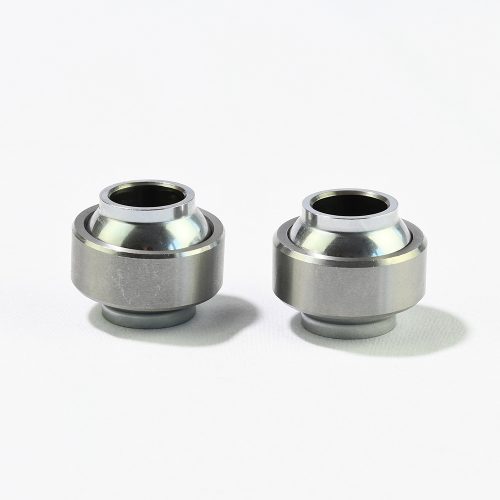

YPB-T 球面軸受シリーズ
大アライメント — 最大 24°、ラインナップ中最大の可動角です。テフロンライナー、ステンレス任意。

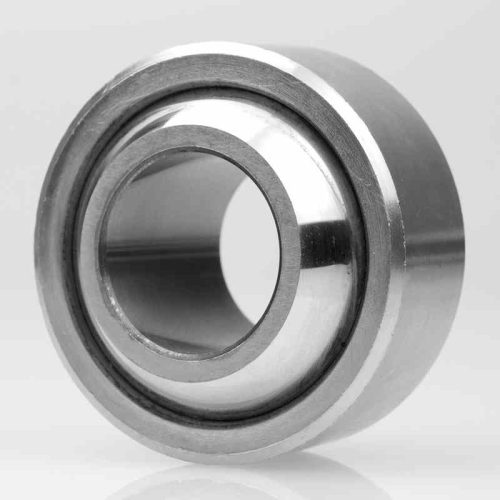

WPB-T / -TG 球面軸受シリーズ
ワイドシリーズ。「TG」は圧入保持用のかしめ溝を意味します。テフロンライナー、ステンレス任意。
GEC / GEGC 球面軸受シリーズ
メートル、テフロンライナー付き炭素鋼です。GEC はコンパクト円筒外輪、GEGC はより高い荷重向けの広レースです。
GEZ / -2RS 球面軸受シリーズ
ヘビーデューティ、52100 レースとボール。「2RS」は密封永久型動作のための複列ゴムシールを追加します。

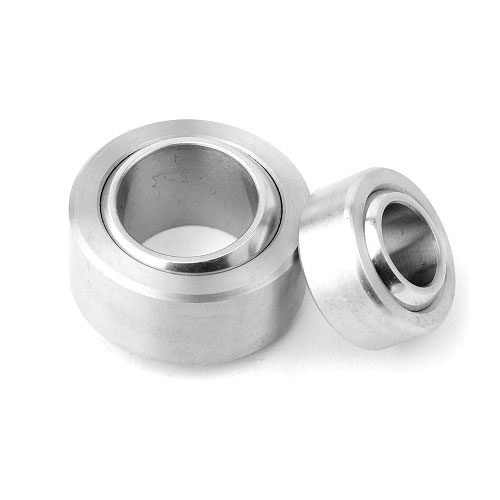

FKS / -T 球面軸受シリーズ
熱処理クロモリレース付き COM 幾何です。高衝撃・高温用途のオプションです。「-T」はテフロンライナーを意味します。

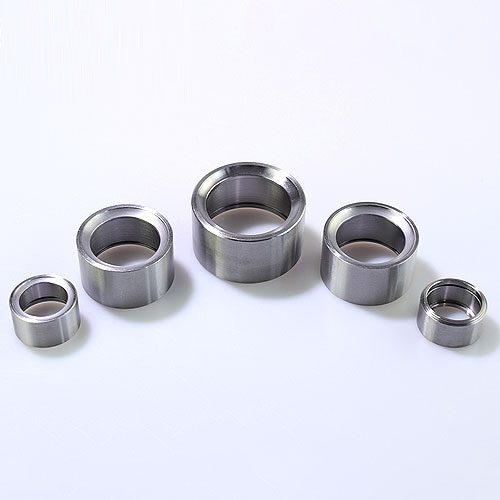

球面軸受向けユニボールカップ
球面軸受をマウントジョイントに変える溶接式ハウジングです。4130 クロモリ、ステンレス任意。
FK / Aurora 軸受の交換ですか？品番と寸法要件をお送りください →
ライナー技術
金属接触と PTFE ライナー球面軸受
これが選定の最初の判断であり、品質の優劣ではありません。両者は実際に異なる役割を果たします。

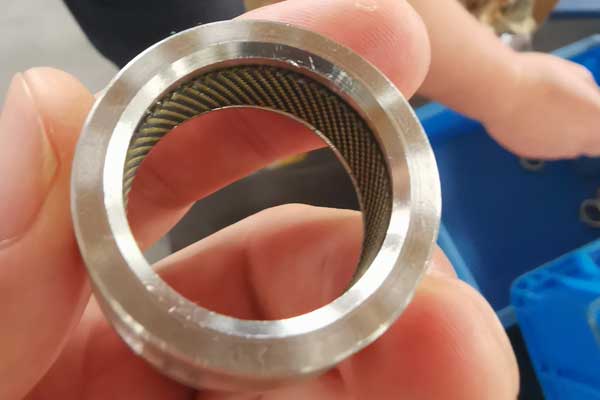

当社の PTFE ライナーシステムGE・COM シリーズ設計の中核
- 摩擦係数≤ 0.05（乾燥摩擦）
- 動作温度−50 °C ～ +200 °C
- 潤滑自己潤滑、グリース不要
- 減衰ダンパーシステム向け衝撃吸収
- 摩耗補償微弾性回復、ブロンズより優秀
数値は SYZ PTFE ライナーシステムのものです。安全上重要なジョイントでの確定前に、使用サイクルと温度に対してご確認ください。
PTFE ライナーとブロンズライナー
| メートル | PTFE ライナー | ブロンズライナー |
|---|---|---|
| メンテナンスサイクル | メンテナンスフリー | 定期給脂が必要 |
| 起動トルク | 低い | より高い |
| 適した環境 | 清浄 / 粉塵 / 多湿 | 給脂の行き届いた設備 |
| コストパフォーマンス | 高い | 中程度 |
エンジニアリングガイド
選定ガイド
5 つの判断をこの順番で行います。上記のシリーズ表がすべてに答えます。
02
ボア × 外径 × 幅を指定する
ボアはピンやボルトに、外径はハウジング穴に合わせます。その後、表の静止半径荷重が計算荷重を安全率を持って上回ることを確認します。
03
環境を合わせる
乾燥室内 → COM / COMA-M。腐食・マリン → COM-SS。粉塵・研磨 → SLB。高温・重衝撃 → FKS クロモリレース。
04
ライナー & メンテナンス
給脂可能金属接触（COM、GEZ）対メンテナンスフリー PTFE（COM-T、SLB、GEC）対密封永久型（GEZ-2RS）。給脂アク
05
アライメント角
ワイド可動 → WPB-T（最大 15°）または YPB-T（最大 24°）。標準ジョイント → COM、GEC、SLB の 8〜13.5°。GEZ は角度を荷重と交換します — 1°〜
カスタマイズサービス
材料・表面処理のオプション
標準シリーズを超えて、ボール・レース・ライナー・仕上げはすべて指定可能です。これが通常、OEM で軸受が認定される方法です

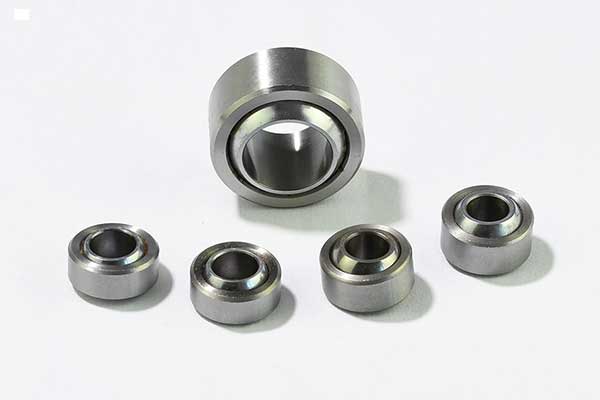

材料オプション
| コンポーネント | オプション | 特徴 |
|---|---|---|
| ボール | GCr15 / 100Cr6 軸受鋼 | 高硬度（HRC 58–64）、焼入れ、高強度、長疲労寿命 |
| Ball | ステンレス AISI 440C / 304 / 316 | マリン・薬品環境向けの強い耐食性 |
| Ball | クロモリ鋼（オプション） | 高温・高衝撃用途 |
| レース | 低炭素鋼 + 表面硬化 | 一体鍛造。高荷重・衝撃荷重に適合 |
| Race | ステンレス / 銅合金 | 防食または熱伝導ソリューション |
| ライナー | PTFE 複合材 | 自己潤滑、メンテナンスフリー、低摩擦係数 |
| PTFE + ブロンズメッシュ複合材 | 高周波・小角度振動向けの強化支持 | Enhanced support for high-frequency, small-angle vibration |
| Liner | 銅合金 | 高衝撃荷重に対応。ただし給脂が必要 |
| Liner | POM 樹脂（特注） | 軽荷重システム向けの経済的なオプション |

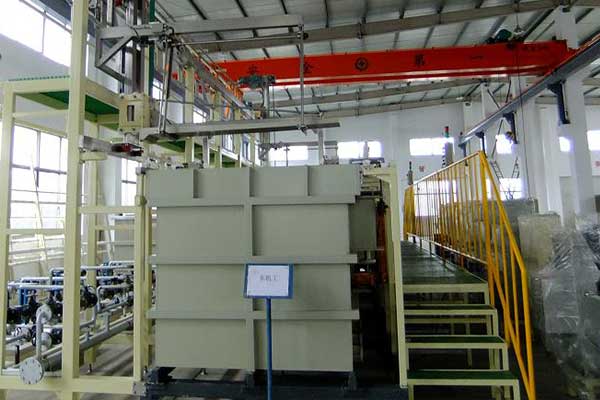

表面処理オプション
| 処理 | 適用対象 | 目的 |
|---|---|---|
| リン酸塩皮膜 | レース / ボール | 一般産業環境での耐摩耗・耐食性を向上 |
| 亜鉛めっき（白 / 黄） | レース | 美観仕上げ、防錆強化、長期保管に適合 |
| ニッケル / クロムめっき | ボール / レース | 湿潤・高温・薬品環境での強力な耐食性 |
| ステンレス研磨 | 全部品 | 高清浄、食品グレードまたはマリン環境 |
| 酸化 / アルマイト | アルミハウジング | 複数色。識別性と美観を向上 |
図面やサンプルからの OEM / ODM。 特別サイズ、材料、性能仕様はここでは日常的です。図面または交換する軸受をお送りください。カスタマイズの全フローは サービス をご覧ください。
業界
信頼できる軸受ソリューションで世界の業界に貢献
8 セクターと、それぞれで球面軸受が正解となる具体的なジョイントです。
オートバイ
用途
- スイングアーム ピボット
- ダンパーアイ マウント、上下
- ステアリングステム ジョイント
- 調整式リンケージ機構
コンパクトで頑丈な構造で、頻繁な振動と衝撃荷重に対応します。
ATV / UTV
用途
- リアサスペンション ピボット
- ダンパー接続点
- ステアリングリンケージ ジョイント
- 調整式ロッド組立品
過酷な地形でのオフロード ストレス、連続運動、高衝撃に耐える設計です。
自動車 / モータースポーツ
用途
- サスペンション — コントロールアーム、トレーリングアーム、スタビリンク
- ステアリングリンケージ — タイロッドエンド、ラックジョイント
- ダンパー マウント
- トランスミッション & ドライブトレーン接続点
- レースカー シャシーと調整可能コンポーネント
多方向荷重に耐え、振動と角度ずれを吸収。優れた耐摩耗性です。
建設 & 重機
用途
- ショベルやローダーのブームリンク
- 油圧シリンダー端部
- ブルドーザー、クレーン、ホイールローダーのリンケージ機構
重い衝撃荷重向け。粉塵・汚れ・腐食に強く、GEZ が荷重定格を獲得する場所です。
航空宇宙 / 防衛
用途
- ランディングギア ジョイント
- フライトコントロール リンケージ
- サーボ機構と取付システム
軽量、高強度、耐熱・耐食です。
農業機械
用途
- トラクターのステアリングリンク
- コンバインのリンケージとサスペンションアーム ジョイント
- 散布機やプラウのスイング接続
泥だらけ・湿潤環境向け設計。強靭で耐摩耗です。詳細は 農業用途.
産業設備
用途
- ロボットアーム ジョイントと自動化機構
- 包装やコンベヤ系のスイング部品
- プレスや金型開閉リンケージ
- 繊維・印刷機の支持点
高精度、低摩擦、小角度運動下での滑らかな揺動です。詳細は 産業オートメーション.
エネルギー & 産業システム
用途
- 風力タービンのヨー・ピッチ システム
- 石油化学設備のバルブ アクチュエータ リンケージ
- 天然ガス バルブ制御ロッド
- 建物構造の制振ジョイント
重荷重、長期運転、過酷または化学的に活性な環境に適します。
FAQ
よくあるご質問
球面軸受とロッドエンドの違いは何ですか？
球面軸受はボールインレース要素のみです。ロッドエンドは同じ軸受をねじシャンクやボア付きハウジングに収めたものです。軸
金属接触の球面軸受とは何で、どんな時に使いますか？
ポリマーライナーなしで、硬化鋼ボールが鋼レース上を直接転動するタイプです。最高の静止荷重容量と
PTFE ライナーまたはテフロンライナーとは何ですか？
レースに接着された PTFE ライナーが、低摩擦・自己潤滑・メンテナンスフリーの表面を提供します。摩擦係数は 0.05 以下です
割りレース軸受（GEZ）とは何ですか？
外輪を意図的に割ってボールを組み込み、その後リングを閉じる構造です。ほぼ途切れない球面転動面を実現します
GEZ 2RS オプションとは何ですか？
両面 1 個ずつのゴムリップシールが、工場グリースを保持し汚染を防ぎ、密封永久動作を実現します。再給脂不要です。
COM-SS ステンレスはいつ使いますか？
軸受が塩水・薬品・洗浄・屋外気象にさらされる場合です。COM-SS は 440C ステンレスボールをステンレスレースと組み合わせます
球面軸受のサイズはどう選びますか？
内径・外径・幅で選びます。ボアはピンやボルトに、外径はハウジング穴に合わせます。その後、静止半径荷
軸受の寿命はどう見積もりますか？
揺動サイクルでの寿命は、荷重・揺動角・周波数・温度に依存します。精密な予測は複雑ですが、標準
球面軸受はレーシングサスペンションに使えますか？
はい。GE と COM シリーズは、レーシングサスペンション組立品、ロアーコントロールアーム、リンケージ、スタビライザー接続に広く使われています。
高速圧縮・リバウンド時に軸受は音を出しますか？
PTFE 自己潤滑ライナーが金属接触を排除します。乾燥摩擦音の原因がなくなるため、作動は滑らかで
生産ロット間の品質をどう一定に保っていますか？
鋼材と PTFE の全投入材料に適合証明書付きの原材料ロットトレーサビリティ。生産中の統計的工程管理
評価用に 1 個だけ注文できますか？
はい。サンプルの最小注文数量は 1 個です。主要な EU・米国市場向けに、通関込みの DDP 空路・海上輸送に対応しています
部品を超えて
エンジニアリング、OEM & 納品サポート
コンセプトからコンテナまで、軸受が製品に直接組み込める技術・商業サポートです。
エンジニアリング & 設計サポート
確信を持って統合・検証するために必要な技術データで開発を加速します。
- PDF データシート 全シリーズ・全サイズ
- 3D STEP ファイル 即座の CAD 統合
- 2D CAD 図面（DWG、DXF）詳細用
OEM / ODM カスタマイズ
コンセプトから世界納品まで、5 段階で。
- 要件分析 — 用途、性能指標、目標コスト
- 設計 & 3D モデリング — アイデアを CAD 図面とモデルに
- 試作 & 検証 — 迅速サンプル、嵌合・機能テスト
- 金型 & 量産 — 承認サンプルから量産へ
- 品質保証 — 各段階での検査
梱包 & サービス
安全で確実、市場 ready でお届けする製品です。
- ホワイトラベル箱梱包 — クリーン、ブランド対応
- 多言語マニュアル 世界のエンドユーザー向け
- カスタムロジスティクス 信頼できる世界的サポート付き
SYZ Rod Ends について
1999 年からの精密製造
当社は、要求の厳しい産業・自動車用途向けの耐久性・高性能カスタム金属部品を専門としています。当社の
SYZ のその他の製品
ロッドエンド & ハイムジョイント
クロモリ、炭素鋼、ステンレス、アルミの 22 シリーズ
ユニボールカップ
球面軸受をマウントする溶接式ハウジング

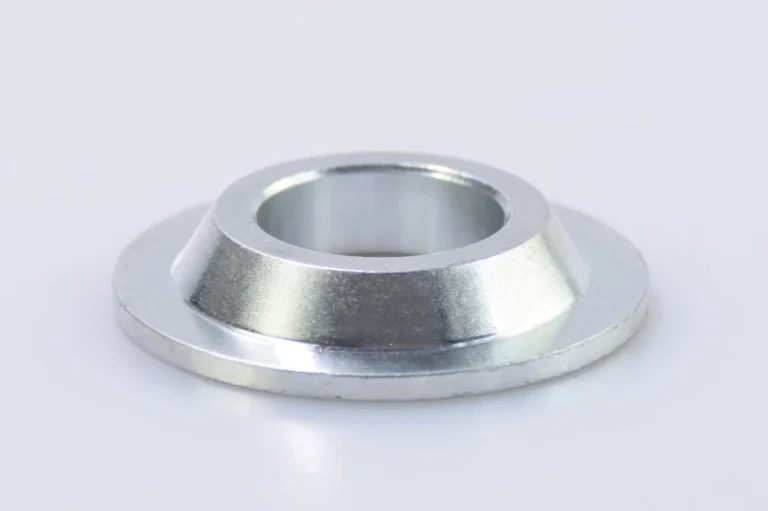

ロッドエンド スペーサー
ボア縮小、幅制御、アライメント角拡大
小型ボールジョイント
CS、AIM、ES、QD、QI に DIN 71803 スタッド / 71805 ソケット
産業用溶接式ボールジョイント
産業治具、アクセスパネル、コンパクトリンケージ向け溶接式ボールジョイント

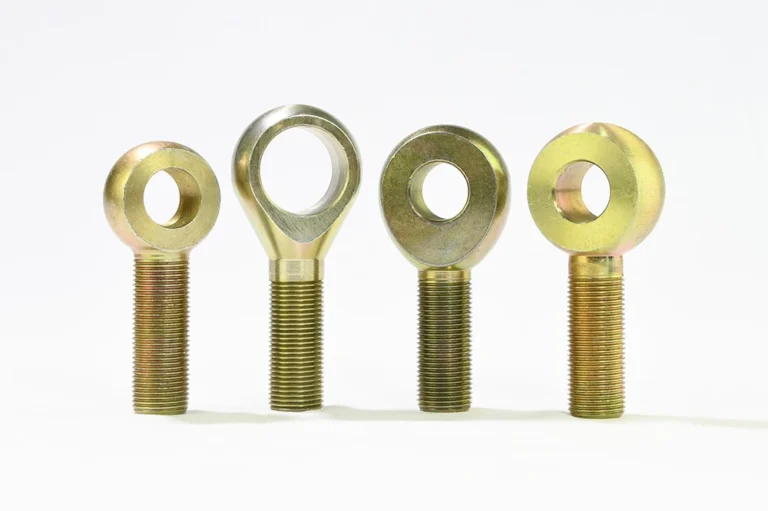

ロッドアイ
シリンダーとピンリンク向けの鍛造単軸アイエンド
ジョニージョイント
大可動リンク向け再生式フレックスジョイント
油圧シリンダー ロッドエンド
シリンダー リンケージ向けメートル HCR シリーズ、7 活動シリーズとサイズ表

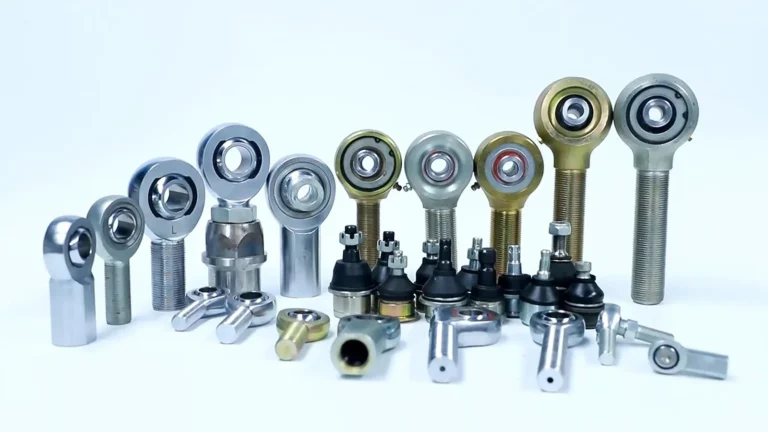

全製品ハブ
