当社が製造する部品に穴加工が 1 つだけということはほとんどありません。穴あけは通常、旋盤加工やフライス盤加工の流れの中の 1 ステップです。スタッドの横穴、ブラケットのボルト穴、旋削した外径に続く穴など。当社は穴あけを、その工程の中で管理すべき精度要件として扱い、量産が必要な場合は無錫の提携拠点にある専用穴あけ設備で対応します。

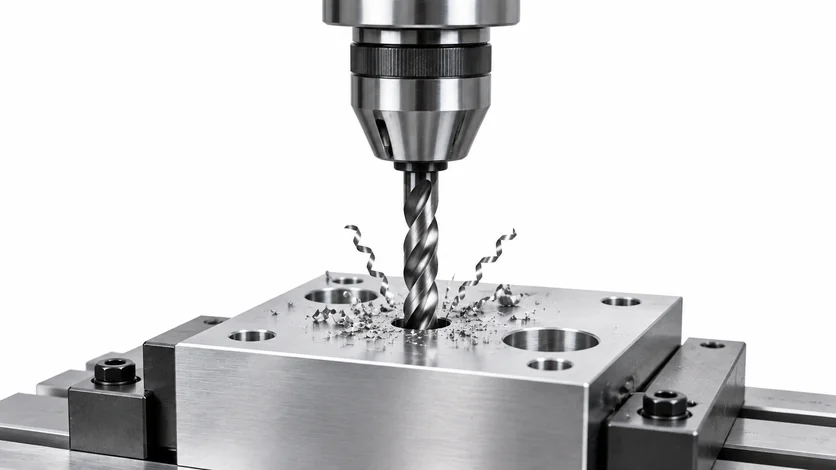

穴あけ加工とは、回転する多刃の切削工具を単一軸に沿って送り込み、円形の穴を切り出す加工です。工具は進んだ経路に沿ってのみ材料を除去します。旋盤加工やフライス盤加工のように刃が表面を横切るのとは異なり、ドリルはまっすぐ材料に進入して止まります。
穴あけは単独の製造工程であることはまれです。旋盤では、部品の中心線上の穴は旋盤工程の 1 操作として、周囲の切削に用いるのと同じ段取りで加工します。マシニングセンタでは、ブラケットのボルト穴やボスの横穴など、側面の穴はフライス加工に使うのと同じ治具で穴あけします。
穴あけによる穴を他の円形形状と区別するのは軸方向です。旋削部品の中心軸上の穴は旋盤の段取りに組み込まれた穴あけ操作であり、偏心や横方向の穴は通常、フライス盤加工の一部として、または専用の穴あけ設備で加工されます。工具が特定の角度から進入する間、ワークを固定姿勢で保持する必要があるためです。
関連するが異なる加工には、ドリル穴の寸法と真円度を改善するリーマ加工、既存の穴を拡大・芯出しする中ぐり、そして下穴にめねじを切るタップ加工があります。
当社が製造する穴の大半は、周囲の形状を作るのと同じ機械で加工され、専用のボール盤で行うわけではありません。穴がどのルートを要するかを判断することは、工程割りの判断であり、見た目の問題ではありません。
統合穴あけ は、すでに部品を保持している旋盤やマシニングセンタで行われます。旋削ブッシュの中心穴や、フライス加工したブラケットの取付穴は、周囲の切削と同じ段取りで穴あけします。これにより、穴は部品上の他のすべての形状に対して正確な位置に収まります。
専用穴あけ工程 は、数量、穴数、形状によって、専用に作られた設備へ部品を移した方が効率的な場合に用います。無錫の提携拠点では、専用穴あけ機 4 台を備え、ロッドエンドとボールジョイントの量産において、すでに旋削済みの部品への繰り返し穴あけを行っています。
| 穴の特性 | 標準ルート |
|---|---|
| 部品の中心線上、旋削済み本体 | 統合、旋盤で |
| 軸外し・角度付き、フライス済みブラケット | 統合、マシニングセンタで |
| 生産ロット全体で同じ穴を大量に | 可能な場合は専用穴あけ設備 |
| 深穴、直径の約 5 倍超 | 機械に依存しない工程管理 |
| 既存の穴や形状と交差する穴 | 穴あけ後のバリ取りを計画 |
寧波の自社工場では、CNC 旋盤・フライス盤加工の一部として軸上穴や二次穴をあけます。泰興の提携拠点は、ブラケット・プレート・ハウジング向けのマシニングセンタ 8 台を運用し、これらの部品の穴パターンは通常、同じマシニングセンタ工程内で穴あけ・タップ加工されます。
特定部品の正確な工程順は、製品カテゴリーから推測するのではなく、図面レビューで確定します。
無錫の提携生産拠点では、CNC 精密旋盤 50 台に加えて専用穴あけ機 4 台を備え、ロッドエンドとボールジョイントの生産ラインの一部としています。穴あけの量が多い場合、旋盤の時間を共用するのではなく、専用設備を割く方が効率的です。
レポート番号 492475436_P+T。無錫の文書化された工程には外部委託ステップがありません。
スタッドやピンの割りピン、セーフティワイヤ、スプリング クリップ用の横穴。ピボット部やベアリング ハウジングのグリースニップル穴。
取付ボルト パターン、止めねじ・ロックねじ用のクリアランス穴とタップ穴、ピンやアクスル用の貫通穴。
シャフト、ピン、ベアリング本体に貫通穴あけした油・グリース通路。
2 つの部品の相対位置を決めるダウエルピン穴と、組立位置を確認する witness 穴。
ブラケットやプレートの軽量化穴、そして部品同士を貫通させるクリアランス穴。

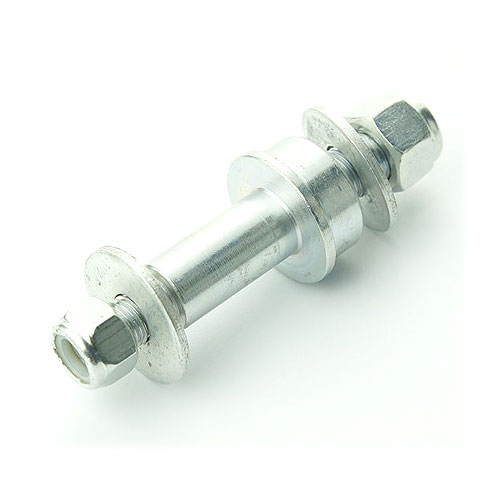

旋削したピン本体に、割りピンや固定クリップ用の放射状の貫通穴を交差あけします。
テーパー状のスタッド先端付近に、割りピンやロックワイヤ用の横穴を交差あけします。

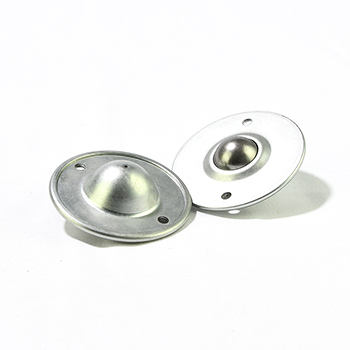

ハウジング周囲の取付ボルト パターンは、標準的なベース プレートのピッチに合わせて穴あけされます。
クランプ両半分を貫通するクリアランス穴は、締結ボルトのサイズと位置に合わせてあけられます。
小さな交差穴がスプリング クリップを保持し、ファスナーに 1/4 ターンのリリース動作をもたらします。

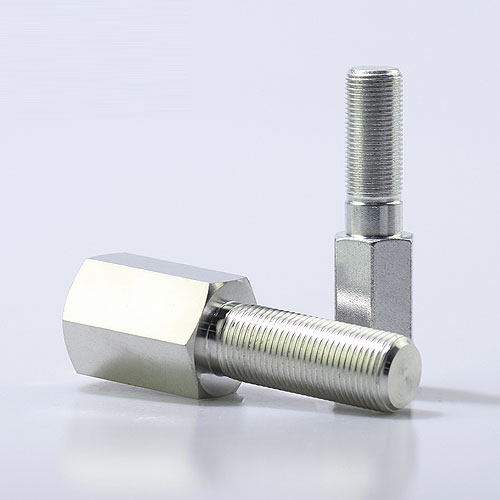

穴あけとタップ加工をした放射状の穴にロックねじが入ることで、調整後の延長長さを固定します。
カタログにない穴パターン、横穴、ロック構造が必要ですか？ 図面をお送りください。
穴あけされた穴は、真円できれいでも、位置がずれていたり、寸法不足だったり、入り込む面に垂直でなかったりします。管理の要点は位置と方向です。
新しい段取りの最初の 1 個は図面と照合して検査します。穴の位置、直径、深さ、指定があれば直角度を確認します。
生産ロット中の巡回検査で、工具摩耗に伴う穴の直径と位置を確認します。大量生産では特に重要です。
既存の穴と交差する横穴は、交点にバリを残します。組立やベアリングのはめあいに関わる場合は、バリ取りを必須工程として扱います。
製品と注文に応じて、完成品は全数検査、抜き取り検査、またはお客様指定のプランに従います。
直径の約 5 倍を超える穴では、送りを遅くする、ペッキング サイクルを使う、工具戦略を変えるなどの対応が必要です。
エッジや他の形状に近すぎる穴は破断したり、荷重を負担できる材料が残らなくなったりします。
横穴や交差する穴は断続切削とバリを生むため、あらかじめ計画に織り込む必要があります。
真位置度指定は、ボルト パターンのはめあい要件を、個別の X/Y 公差より正確に表せることが多いです。
タップ穴には下穴径、ねじ等級、有効ねじ深さが必要。クリアランス穴には適正な締結部直径が必要です。
締結部の頭を面と同じ高さ、あるいは面下に収める場合は、直径と深さを明記してください。
穴あけは部品に後から加わる形状であり、出発点ではありません。部品は通常、先に旋削・フライス加工され、同じ段取り内または後続工程で穴あけされます。
基本的にはありません。大半の穴は、部品の残りを作る旋盤・フライス加工工程の一部として、同じ機械・同じ段取りであけられます。無錫の提携拠点では、旋削済みロッドエンドやボールジョイントへの大量穴あけのため、専用穴あけ機 4 台を追加で運用しています。
はい。形状と治具によります。周囲の形状と同じ段取りであけた穴は、別治具を要する穴より位置を確実に保てます。真位置度の検証が必要な場合は、ルートと報告範囲をお見積り時に確定します。
横穴とは、部品の主軸に対して角度を付けてあける穴です。旋削したピンに割りピン用の穴を貫通させるケースなどが該当します。中心穴に比べて治具精度の影響を受けやすく、既存の穴と交差する位置にバリが残ることがあります。
はい。可能な場合、穴あけに続く工程としてタップ加工を行います。ねじサイズ、等級、有効ねじ深さ、貫通か盲穴かをお知らせください。
穴あけは、その一部である部品の条件に従います。標準 MOQ は 1 品目 100〜300 個です。納期は、穴が寧波の旋盤ルートと泰興のフライスルートのどちらで加工されるかによります。
当社の製品ラインには、炭素鋼、4130 クロモリ合金鋼、6061 アルミ、304/316 ステンレス鋼があります。材料は図面と用途に基づいて確定します。
はい。穴が既存の穴や形状と交差する場合、または取り残したバリが組立やベアリングのはめあいに影響しうる場合は、必須工程として実施します。
はい。お客様のご来訪や第三者検査は該当する生産拠点で手配可能です。無錫の提携拠点は SGS による現地評価（レポート番号 492475436_P+T、2027 年 7 月 9 日まで有効）を受けています。
穴の直径・深さ・位置・基準、ねじやバリ取りの要件を記した図面をお送りください。ルートと製造に必要な事項を確認しご案内します。
