旋盤加工は、当社の生産ネットワークの中核となる工程です。ロッドエンド、バング、スペーサー、スリーブ、スタッド、ベアリング ハウジングはいずれも回転体で、ほぼすべてが旋盤加工から始まります。寧波の自社工場も、無錫の提携生産拠点も、旋盤加工を主工程として運用しています。付随的な能力ではありません。
CNC 旋盤加工は、ワークを回転させながら固定した刃物が材料を削り取る切り屑除去加工です。ワークはチャックやコレットで保持され、制御された主軸回転数で回転。刃物はプログラムされた経路に沿って進み、外径の旋削、端面の面取り、内径の穴加工、溝入れ、テーパー・R の形成、ねじ切りを行います。
これがフライス盤加工との決定的な違いです。旋盤加工では ワークが回転し、刃物は固定。フライス盤加工では刃物が回転し、ワークが固定されます。この違い一つが、各工程の得意分野を決めます。旋盤加工はすべての切削が同じ回転軸を基準とするため、互いに同芯の円形形状を自然に生み出します。
現代の CNC 旋盤は少なくとも 2 軸（X 軸 = 直径、Z 軸 = 長さ）を制御し、旋盤センタでは駆動工具、Y 軸、サブスピンドルを追加して、平面や横穴などの二次形状を 2 台目の機械に移すことなく加工できます。段取りが少ないほど基準の再設定ミスも減るため、旋盤加工品の同芯度は機械間を移動する部品よりはるかに維持しやすいのです。
代表的な旋削形状には、内径・外径、端面と肩、テーパー、めねじ・おねじ、逃げ溝やリリーフ溝、ローレット加工、面取りと R、そして中心線上のドリル穴や中ぐり貫通穴があります。
| 図面上の問い | CNC 旋盤加工 | CNC フライス盤加工 |
|---|---|---|
| 回転するもの | ワーク | 刃物 |
| 得意とする形状 | 円形・1 軸対称 | 角物・平面・ポケット・複雑な 3D |
| 最も得意な点 | 直径・ねじ・穴の間の同芯度 | 平面度・スロット・輪郭・多面形状 |
| 代表的な部品 | シャフト、ブッシュ、スペーサー、スリーブ、スタッド、バング | ブラケット、ハウジング、プレート、マニホールド |
| コスト要因 | 1 個あたりのサイクルタイム、棒材直径 | 段取り回数、工具交換、3D 工具経路 |
| 量産時の挙動 | 中〜大量生産で棒材から効率的 | 段取りコストの償却が遅い |
寧波の自社工場は 2,200 ㎡、従業員 30 名で、合計 48 台の機械を運用しています。うち 35 台が CNC 旋盤で、単純・単品加工用の汎用旋盤 1 台、マシニングセンタ 1 台、棒材準備用ののこ盤 3 台、研削盤 1 台、ねじ切り機 2 台がこれを支えます。
寧波の住所は、ISO 9001:2015 証明書番号 11425Q49262R0S に登録された製造住所で、2028 年 9 月 9 日まで有効です。
ロッドエンドとボールジョイントの量産旋盤加工は、無錫の緊密な提携生産拠点で行っています。独立した法人格を持ち、独自の設備を備えた別会社であり、当社の 2 号棟ではありません。当社はそのように正直に説明しています。
無錫の文書化された工程には外部委託ステップがありません。現地は Alibaba.com の Verified Supplier プログラムのもと SGS による現地評価を受けています（レポート番号 492475436_P+T、2027 年 7 月 9 日まで有効）。
カスタムおよび図面ベースの旋盤部品は、図面と設備能力のレビューを経て、通常は寧波ルートで対応します。ロッドエンドとボールジョイントの量産は無錫へ回します。鍛造、熱処理、めっき、溶接、板金サブアセンブリが必要な部品は、注文に最適な認定ルートと連携します。
ロッドエンド本体、ボールスタッド、タイロッド調整器、チューブアダプターと溶接バング、心ずれスペーサー、ねじスリーブ、クレビスピン、ピボットピン。
シャフト、スタブアクスル、駆動スピンドル、ブッシュと軸受スリーブ、スラストワッシャー、スペーサーカラー、プーリー、歯切り前のギアブランク。
油圧継手、バルブボディとシート、シリンダー エンドキャップ、ピストンロッド、ノズルボディ、ホースアダプター、プラグ、グランド部。
ショルダーボルト、ねじスタッド、両端ねじスタッド、スタンドオフ、連結ナット、ジャッキねじ、調整ボディ、カスタムボルト。
スペーサーとスタンドオフ、サスペンションやシャシーマウント用ブッシュ、チューブインサート、アクスル スペーサー、ホイール・ハブ スペーサー。
センサー ハウジング、コネクタ シェル、光学マウント、医療機器ボディ、実験室用治具部品。

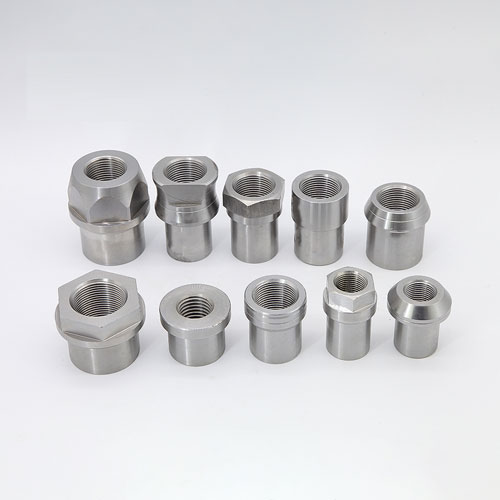

典型的な旋盤加工では、外径・端面・面取り・内径・めねじを同一軸上に形成し、チューブ接続用フィッティングに仕上げます。

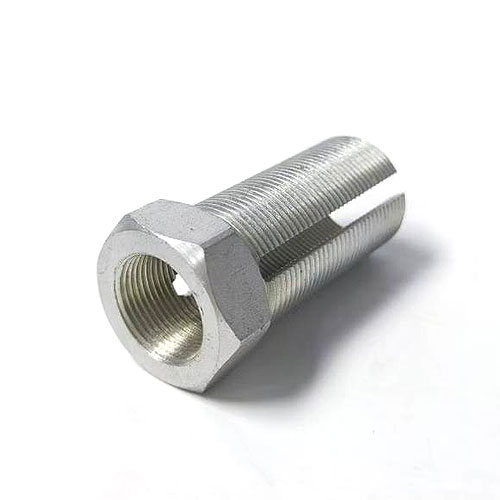

両端は通常、同一中心線上で穴あけ・ねじ切りされ、調整システム向けに右ねじ・左ねじのオプションがあります。

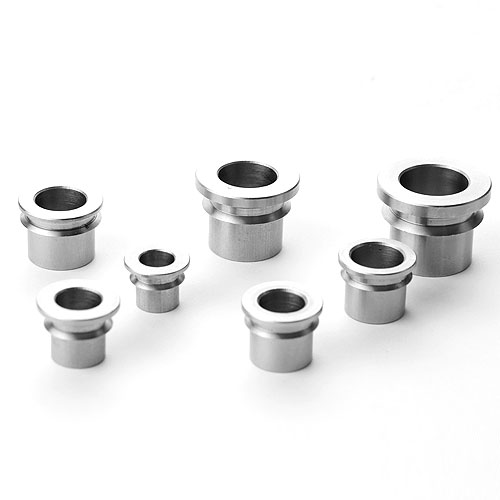

旋削した球面の外シートとボルト穴は代表的な形状で、同芯度がスペーサーの可動特性を左右します。

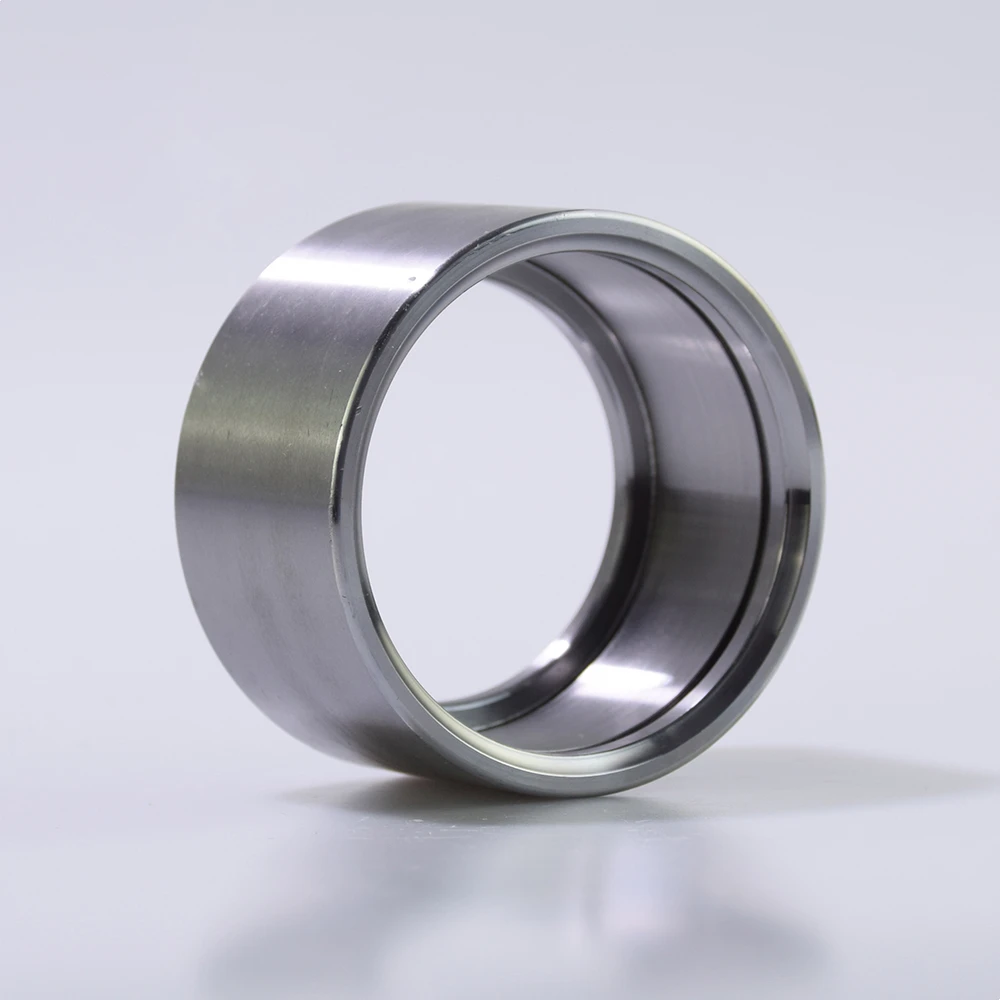

内径、ベアリング座面、止め輪溝はいずれも共通軸を持つ代表的な旋削形状です。

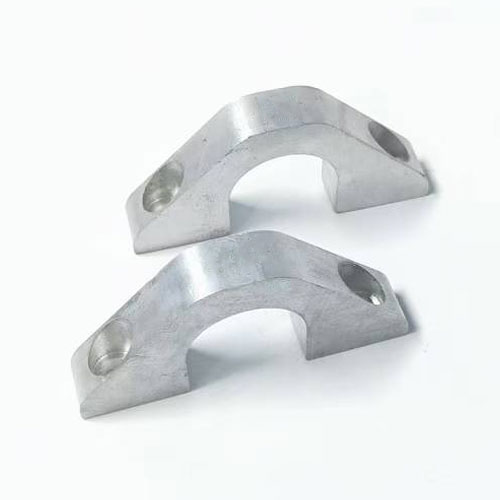

旋盤加工で内径と外形プロファイルを形成し、積層高さと面の位置関係は図面に基づいて確認します。

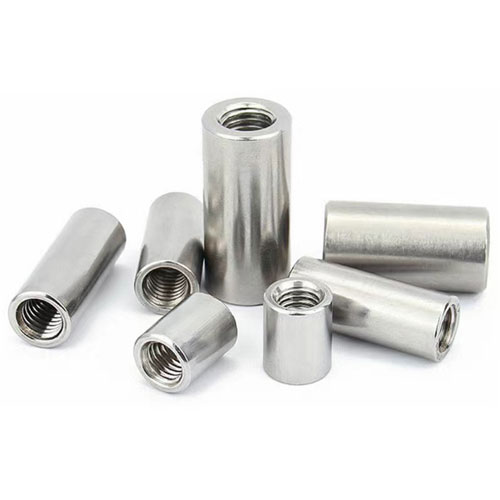

カプラーは旋削ボディとめねじが典型。ステンレスの加工硬化に配慮し、送りと回転数を見直します。
旋盤加工は安定した工程ゆえに、不具合が静かに進行します。工具摩耗により生産ロットの途中で直径が数百分の一ずつ変わっても、機械の外見上は異常が見えません。だからこそ管理の要点は測定頻度にあり、最後だけ厳しく検査することではありません。
材質証明書を注文内容と照合し、棒材を生産へ投入する前にサンプルを保管します。
新しい段取りの最初の 1 個は、ロット投入前に図面と照合して検査します。直径、長さ、ねじのはめあい、お客様指定の特性です。
生産中の巡回検査が、工具摩耗による寸法ドリフトを修正可能な段階で捉えます。機械側には文書化された作業指示書を備えています。
製品と注文に応じて、完成品は全数検査、抜き取り検査、またはお客様指定のプランに従います。
機能を担う部位にだけ公差を絞り、それ以外は緩めてください。すべての寸法をタイトにした図面は、重要点が曖昧なままコストだけが上がります。
コストの下限を決めるのは最大直径であり平均ではありません。大きなフランジは、全長をより太い棒材から削り出すことを意味します。
細長い部品は刃物から逃げるため、浅い切り込み、振り止めや心押台の支持が必要になることがあります。
中ぐり深さが穴径の約 3 倍を超えると、真っ直ぐさと真円度の維持は徐々に難しくなります。
ねじ転造は、材料と転造条件が部品に適していれば疲労強度を高められます。横穴、平面、キー溝、熱処理、めっきはいずれも工程を 1 つ追加します。
寧波の自社工場で文書化されている加工精度は ±0.01 mm です。具体的な部品で達成できるかは、形状・材料・長さ直径比によります。旋盤工程では確実に保持できない公差が求められる場合は、無理な約束ではなく研削工程を追加して対応します。図面をお送りいただければ、形状ごとに確認してお答えします。
両方です。カタログでは標準ロッドエンド、スペーサー、バング、スリーブおよび関連部品を取り扱い、図面やサンプルに基づくカスタム旋盤部品も製造しています。図面、実サンプル、または用途の概要をお送りいただければ、寸法・公差・材料・ねじ方向・数量・検査要件を確認のうえ、ルートを確定します。
通常は 1 品目 100〜300 個です。カタログ在庫品はより少量で対応できる場合があります。初回のカスタム注文では、量産確定の前にサンプル確認をお勧めします。
寧波ルートのサンプル リードタイムは 20 日、標準生産リードタイムは 30 日です。材料の入手状況や熱処理・めっきなどの外部工程の要否により変わるため、納期はお見積り時に確定します。
当社の製品ラインで定期的に旋盤加工している材料には、炭素鋼、4130 クロモリ合金鋼、6061 アルミ、304/316 ステンレス鋼があります。カスタム部品の材料は、お客様の図面とプログラムに必要な文書に基づいて確定します。
旋盤加工はネットワーク内で行っています。寧波の自社工場には CNC 旋盤 35 台、無錫の緊密な提携生産拠点には 2 本の生産ラインで CNC 精密旋盤 50 台があり、文書化された工程に外部委託ステップはありません。寧波では鍛造、熱処理、溶接、表面処理は自社実施ではなく、認定の外部工程に委託します。
はい。材質証明書、寸法検査報告書、検査計画、OEM 文書は製品と注文に応じてご提供します。完成ロットから原材料のヒート番号までのトレーサビリティは無錫ルートで対応可能です。寧波ルートでは材質証明書とサンプルを保管しますが、ロットのヒート番号追跡は行っていません。
お客様のご来訪や第三者検査は、該当する生産拠点で手配可能です。両提携生産拠点とも Alibaba.com Verified Supplier プログラムのもと SGS による現地評価を受けています。拠点と検査範囲の調整のため、ぜひご連絡ください。
