アルミ切削品のルート
先に加工、後から仕上げ
ロッドエンド、アジャスター、クレビスは、陽極酸処理の前に必要な形状へ機械加工されます。図面レビューでは、マスキング対象面、仕上げ後のはめあい、着色・封孔後の期待外観を確認します。
外部陽極酸処理は注文ごとに手配
7075-T6標準的な実績アルミ基材
色仕上げバリエーションで指定
はめあいマスキングと寸法許容量を確認
工程順序： CNC 加工 → バリ取り・準備 → 外注陽極酸処理 → 合意済みの外観・色・寸法検査。
製造能力 / 仕上げ加工

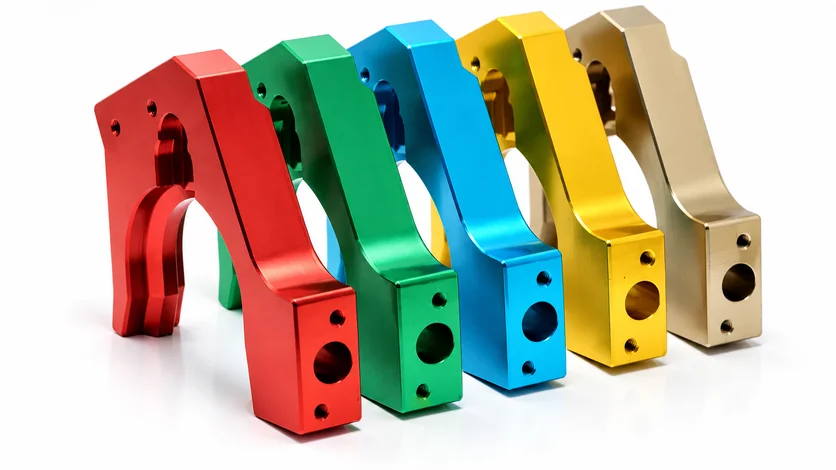

陽極酸処理
陽極酸処理（アルマイト処理）は、当社カタログにおけるアルミニウム専用の仕上げ加工です。アルミ部品の表面に制御された酸化被膜を成長させ、基材の 7075-T6 などのアルミ合金を変えることなく、色・外観・選定された表面性能要件を指定できるようにします。この工程は、注文ごとに外部の仕上げパートナーを通じて手配します。
100+現行カタログにおけるアルミ製品・仕上げの実績リファレンス
掲載オプション 7 種製品仕様の仕上げオプション：レッド、ブラック、プレーン、パープル、ブルー、グリーン、ピンク
01 / 工程の基礎
陽極酸処理とは？
陽極酸処理は、アルミ部品の表面から制御された酸化アルミニウム被膜を電気化学的に成長させる工程です。酸化被膜は封孔処理前は多孔質のため、封孔の前に染色して色を付けることもできます。
めっきとは異なり、陽極酸処理は鋼やクロモリに別の金属層を析出させるものではありません。アルミニウム専用の仕上げであり、だからこそ、部品を機械加工から出す前に、合金の選定、加工痕、エッジ形状、希望色が重要になります。
製品仕様における「プレーン」は色の表記ではなく仕上げオプションです。レッド、ブラック、パープル、ブルー、グリーン、ピンクは、アルミ ロッドエンド各ラインに記載されている色オプションであり、実際の色・仕上げの種類・検収規格は注文時に確定します。
02 / 仕上げの選定
陽極酸処理とめっきの比較
| 質問 | 陽極酸処理 | めっき |
|---|---|---|
| 基材 | アルミニウムおよびその合金 | 仕上げに応じて、鋼など導電性の基材が多い |
| 被膜の形成方法 | 制御された酸化被膜がアルミ表面から成長 | 別の金属層を基材上に析出 |
| 選定の主な理由 | 色・外観・選定された表面性能要件 | 防錆、耐摩耗、低摩擦の機能面 |
| 寸法上の論点 | はめあいとエッジでは、被膜の成長と封孔を考慮する必要がある | ねじ部と内径では、めっき厚とマスキングを考慮する必要がある |
実務上の目安： アルミ基材と求める外観・表面特性に対して酸化被膜仕上げが適切な場合に陽極酸処理を選定します。亜鉛めっき・硬質クロムめっき・粉体塗装の万能な代替ではありません。
03 / 生産ルート
SYZ の陽極酸処理
仕様確定ルート
色だけが要件ではない
製品カタログには色オプションが記載されていますが、量産注文では仕上げの種類、基材、重要インターフェース、検収規格も必要です。ロット全体の外観の一貫性は、機能上のはめあいと併せて検討します。
合金仕上げ前に確認
マスキングねじ部、内径、接触面
外観色と表面の合否判定
注文ごと報告書・検査の確認済み
対応範囲の線引き： タイプ II とタイプ III は業界一般の区分です。特定の注文に対するパートナーの正確な対応可否は、想定せず確認します。
04 / 用途適合
陽極酸処理で可能になること
色分けされたロッドエンド
レッド、ブラックなどの掲載色でアルミ ロッドエンドのファミリーを区別しながら、選定された基材である 7075-T6 ボディーをそのまま活かします。
軽量アジャスター
陽極酸処理したアルミ製リンク アジャスターやおねじ・めねじロッドエンドは、鋼を必要としない軽量アセンブリに対応します。
切削ブラケット・クレビス
リアブレーキ用クレビスや同種のアルミ切削部品には、陽極酸処理・研磨など記載済みの仕上げオプションを適用できます。
はめあいを確定したままの外観
色の選定はマスキングと寸法確認とセットで行い、仕上げがねじ部・内径・接触面を損なわないようにします。
材料の線引き： 陽極酸処理はアルミニウムとその合金向けです。以下の製品例は主に 7075-T6 アルミです。鋼・クロモリ部品は、めっき・黒色酸化被膜・塗装の各ルートとなります。
05 / 製品例
当社製品ラインの陽極酸処理部品
レッド / 7075-T6

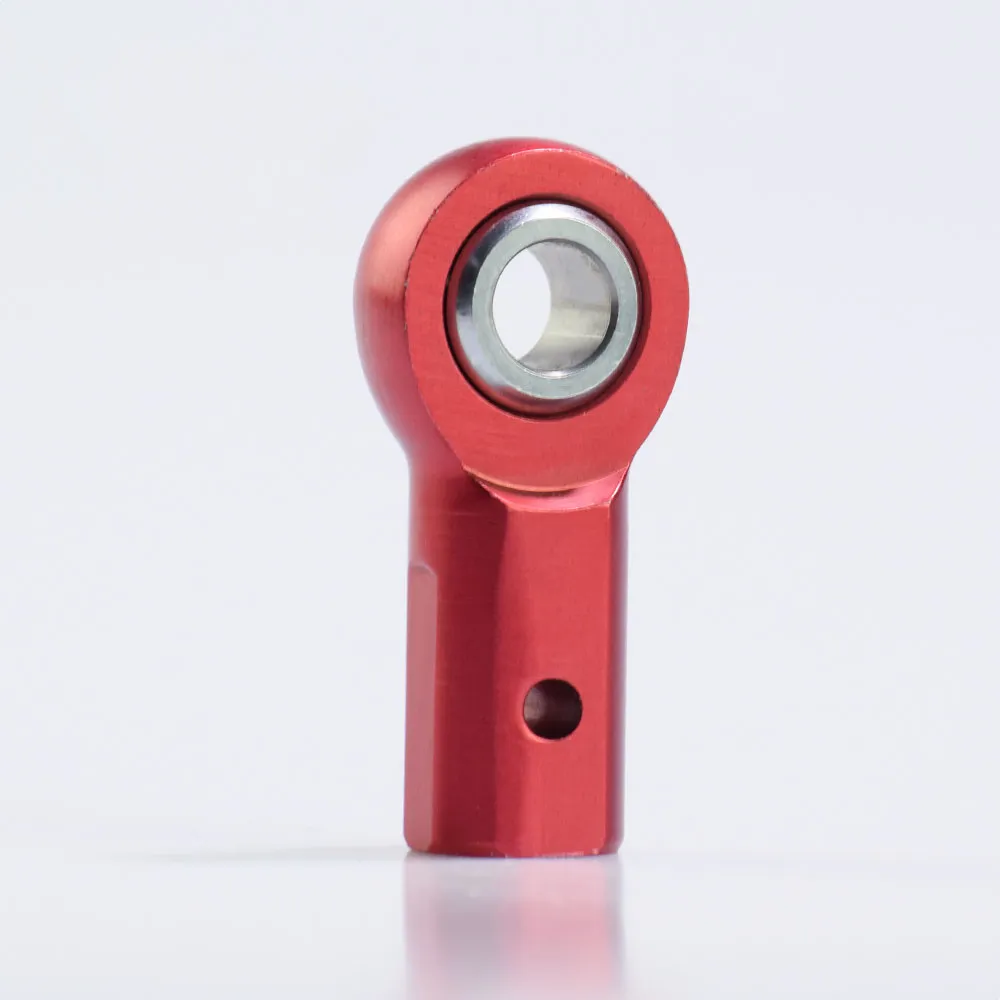

めねじロッドエンド
AFR8 / AFL8
製品仕様では、7075-T6 航空用アルミ、着色陽極酸処理、レッド・ブラック・プレーン・パープル・ブルー・グリーン・ピンクのオプションを記載しています。
レッド / 7075-T6
おねじロッドエンド
AMR16-1 / AML16-1
最大級の荷重を受ける産業機械向けとして、大型フォーマットの陽極酸処理 7075-T6 アルミシリーズです。
ブラック / 7075-T6
ダブルアジャスター ファミリー
ALJFR12(T) / ALJFL12(T)
ターンバックルやダブルアジャスター リンク構成に使用される黒色陽極酸処理のめねじロッドエンドです。
ブラック / 重負荷
重負荷用アルミ
ALRSM10-8(T)
同一の陽極酸処理アルミシリーズの重負荷バリエーションで、異なるボディー形状に適用しています。
レッド / おねじ
アルミ ロッドエンド
ALJMR12H(T) / ALJML12H(T)
実績ある 7075-T6 陽極酸処理製品ファミリーの別カラーバリエーションで、量産オプションとしてレッドとブラックを示しています。
切削クレビス
CNC 部品

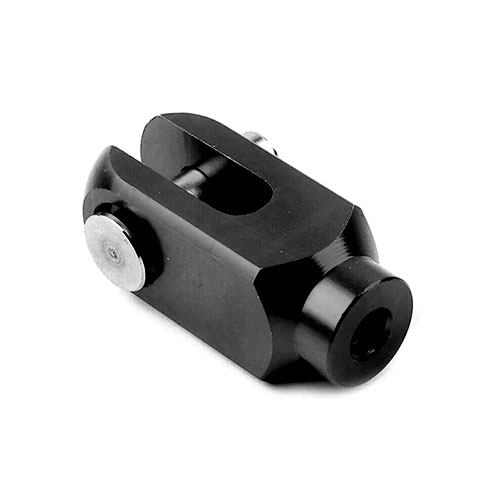

アルミ製リアブレーキ クレビス
このアルミ切削クレビスの製品仕様には、陽極酸処理・研磨・ブラスト加工が仕上げオプションとして記載されています。
アルミ部品に特定の色・仕上げの種類・マスキング面が必要ですか？ 図面をお送りください。
06 / 品質管理
陽極酸処理部品の品質管理方法
色の一貫性も重要ですが、機械加工されたインターフェースとアルミ基材も同じくらい重要です。
01
合金と前処理
アルミの材質、加工面、前処理要件を、外部仕上げルートのリリース前に確認します。
02
マスキングとはめあい
ねじ部、内径、軸受座、接触面を識別し、仕上げ被膜が組付けの妨げにならないようにします。
03
外観の一貫性
色、表面外観、ロット一貫性を、合意した製品または注文の検収規格に基づいて確認します。
04
最終検査
完成部品のリリース前に、寸法および合意済みの仕上げ関連書類を確認します。
07 / 生産性を考慮した設計
陽極酸処理の指定方法
お問い合わせ時にご提示ください
- アルミ材質と部品図面
- 色と仕上げの種類
- 仕上げ後の重要寸法
- マスキングまたは導通を保つ面
- 外観・ロット一貫性の規格
- 必要な検査・証明書の一式
01
加工痕は依然として影響します
陽極酸処理は前処理された表面をそのまま反映します。工具痕、エッジ面取り、バリ取りは、部品の発送前に計画しておく必要があります。
02
色と合金は相互に影響します
アルミ合金や表面状態の違いは色・外観に影響することがあります。検収規格は実際のロットを対象に合意してください。
03
インターフェースを守る
ねじ部・内径・はめあいにはマスキングと寸法許容量を指定し、外観仕上げが組付けを損なわないようにしてください。
関連する加工ルート
08 / よくあるご質問
陽極酸処理 FAQ
自社の陽極酸処理ラインを持っていますか？
いいえ。陽極酸処理は、機械加工・製作後に外部の仕上げパートナーを通じて手配し、仕上げ内容と検査は注文ごとに定めます。
陽極酸処理できる材料は？
陽極酸処理はアルミニウム専用の仕上げです。当社の実績製品例は主に 7075-T6 アルミで、実際の合金は図面から確定します。
利用できる色は？
現行の製品仕様では、実績あるアルミ ロッドエンド ラインにレッド・ブラック・プレーン・パープル・ブルー・グリーン・ピンクのオプションを記載しています。特注品の色の可否は注文時に確定します。
プレーンは色ですか？
プレーンは記載済みの仕上げオプションであり、色の表記ではありません。本ページでは製品仕様の用語をそのまま用い、記載のカラーバリエーションと区別しています。
軸受のはめあいやねじ部に陽極酸処理は使えますか？
検討は可能ですが、被膜・マスキング・最終寸法を工程設計に組み込む必要があります。はめあい公差と機能を保つべき面をご送付ください。
タイプ II またはタイプ III の陽極酸処理は提供できますか？
タイプ II とタイプ III は業界一般の区分です。ご注文に対する具体的なパートナー対応と仕上げの種類は、想定せず図面レビューの段階で確定します。
ロッドエンドに加えて切削クレビスも陽極酸処理できますか？
はい。リアブレーキ クレビスの製品仕様には、仕上げオプションの一つとして陽極酸処理が記載されています。同種の特注部品は図面と材料に基づいて検討します。
