クロモリ鋼
モータースポーツ4130 クロモリ ボディを熱処理し、最大限の強度と耐疲労性を実現。競技用サスペンション、ステアリング、高衝撃荷重に最適です。
材料証明書対応
サンプルからフルコンテナまで
熱処理・ロット検証済み
FK・QA1・Aurora 互換検索
工場直販調達
概要
ロッドエンド（ハイムジョイント）とは？
A ロッドエンド は、制御ロッド、リンケージ、ステアリング システムの末端に使われる機械的可動ジョイントです。球面ボールはハウジングにかしめられ、一体化したねじシャンク（オス）またはねじ穴（メス）を持ちます。ボールが揺動して角度ミスアライメントを吸収し、荷重はロッド軸に沿って伝わります。
ロッドエンドの実際の作動方法： 球面ボールはハウジングのレース内で揺動して角度ミスアライメントを吸収し（ロッドエンドが「傾く」）、引張力または圧縮力をロッド軸に沿って伝えます。動作限界を決めるのは 2 つの要素：レース／ライナー （ボールのすべり方：グリス入りの金属、自己潤滑 PTFE、ナイロン、ブロンズ）と ハウジングの幾何 （シャンクがハウジングに当たるまでの傾き量、すなわちミスアライメント角）。現場での故障の多くは、荷重に対する小型化しすぎ、環境に合わないライナーの選択、ミスアライメント角の超過に起因します。
用語の言い換え
仕様書では ロッドエンド 、北米の一般的な呼び方では ハイムジョイント 、英国・英連邦では ローズジョイント と呼ばれます。すべて同じ部品を指します。
性能要因
可動限界は、静的半径荷重容量、最大ミスアライメント角、ライナー種別（摩擦・メンテナンス要件）、ねじ仕様によって決まります。
限界と可動域
レース材とハウジングのクリアランスが荷重限界と傾き範囲を決めます。環境の粉塵・水分・動きに応じて選定してください。
材料ファミリー
材料で選ぶ
SYZ のロッドエンドは 4 つの主要材料ファミリーで構成されます。最優先の要件に合わせてファミリーを選び、シリーズ詳細は各ランディング ページでご確認ください。
| 材料 | 強度／荷重マージン | 重量 | 耐食性 | 最適な用途 |
|---|---|---|---|---|
| クロモリ（4130） | 最高 | 中程度 | 表面処理が必要（亜鉛／黒色酸化） | オフロード、モータースポーツ、4 リンク、高衝撃ステアリング |
| 炭素鋼 | 高い | 中程度 | 亜鉛めっき | 産業機械、農業、汎用リンケージ |
| ステンレス（ボディ 304／ボール 440C） | 中〜高 | 中程度 | 最高 | 船舶、洗浄環境、食品、化学、屋外 |
| 7075-T6 アルミ | 中程度（重量優先） | 最轻 | アルマイト（中程度） | レーシング、ロボティクス、UAV、重量が重要なリンケージ |

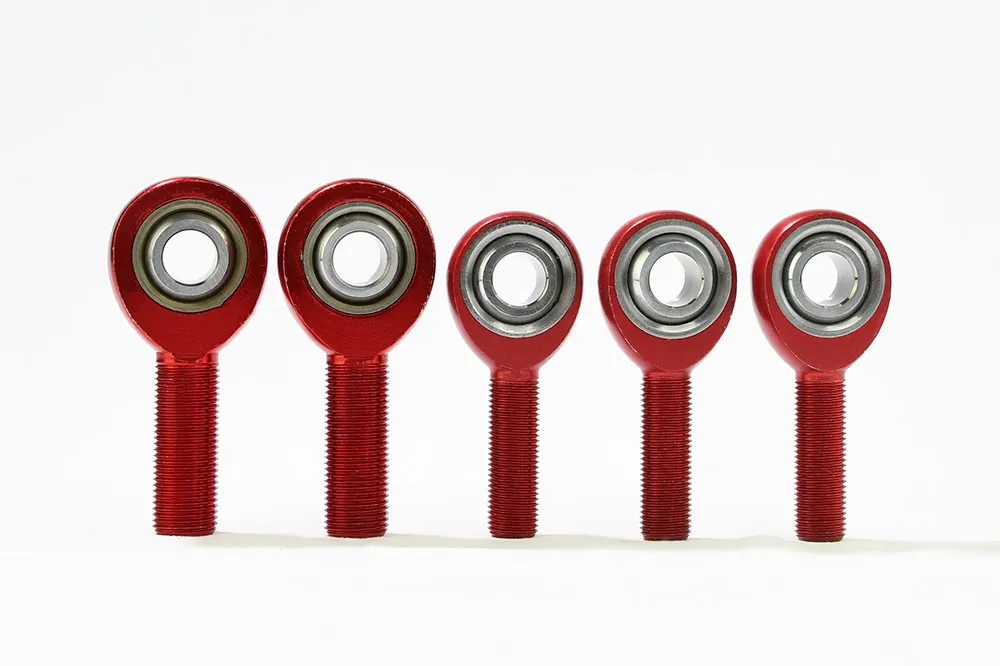

7075 アルミ
軽量航空宇宙用 7075-T6 アルミ ボディにカラー アルマイト処理。重量を鋼の 1/3 に抑え、レーシング、ロボティクス、UAV 制御リンクに最適です。

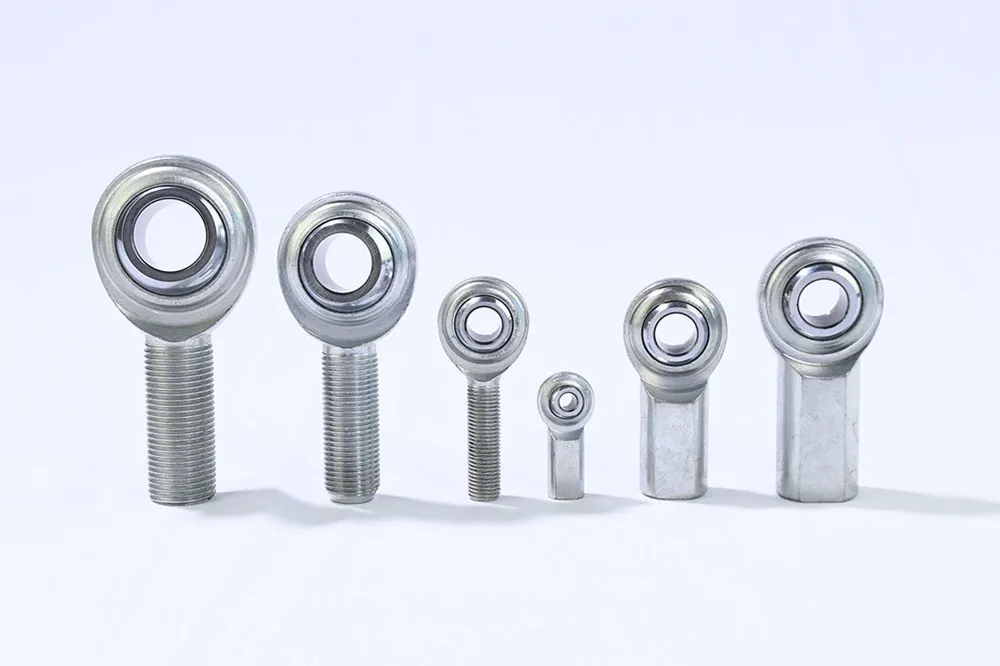

炭素鋼
産業経済性に優れた炭素鋼ボディから重工業用まで。汎用リンケージ、農業、コンベヤ システム、産業機械に最適です。
ステンレス鋼
洗浄環境304 ステンレス ハウジングに 440C ボール、ブロンズ レースや特注仕様もご用意。海洋・食品グレード・洗浄環境向けに設計されています。
クロモリ（4130）: 高衝撃・高サイクル荷重（ステアリング、競技用サスペンション）で最大の疲労寿命が求められる用途に最適です。
炭素鋼: 汎用リンケージ、機械、農業機構の中程度の荷重に対する信頼性と経済性に優れた選択肢です。
ステンレス鋼: 海洋環境での耐食、食品グレード洗浄システム、薬品暴露には不可欠な選択肢です。
7075-T6 アルミ: レーシング、ドローン、ロボティクスにおいて、可動重量の削減が最優先される用途でバネ下重量を軽減します。
シリーズ一覧
材料別にロッドエンド シリーズを探す
HCR 油圧シリンダー ファミリーを含む 29 のロッドエンド シリーズにワンクリックでアクセスできます。材料で絞り込み、シリーズ ページで内径・ねじ・荷重・ライナー・互換性情報をご確認ください。
クロモリ · XM／XF ロッドエンド →
サイズ・仕様・クロス検索を開く。
クロモリ · JMX(-T)／JFX(-T) ロッドエンド →
サイズ・仕様・クロス検索を開く。
クロモリ · HJMX(-T) ロッドエンド →
サイズ・仕様・クロス検索を開く。

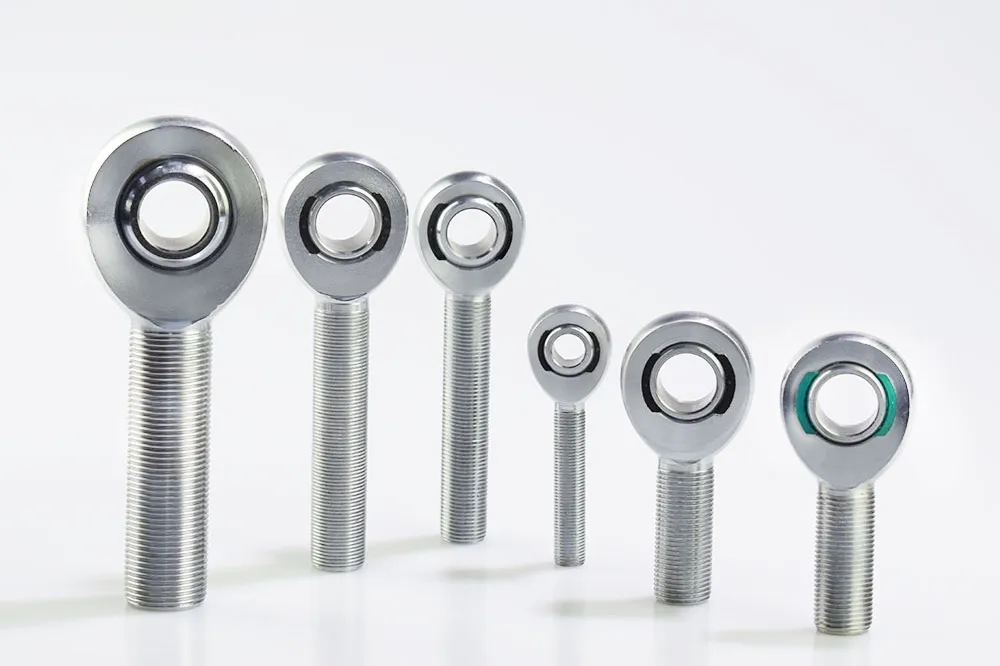

クロモリ · XM-C ロッドエンド →
サイズ・仕様・クロス検索を開く。

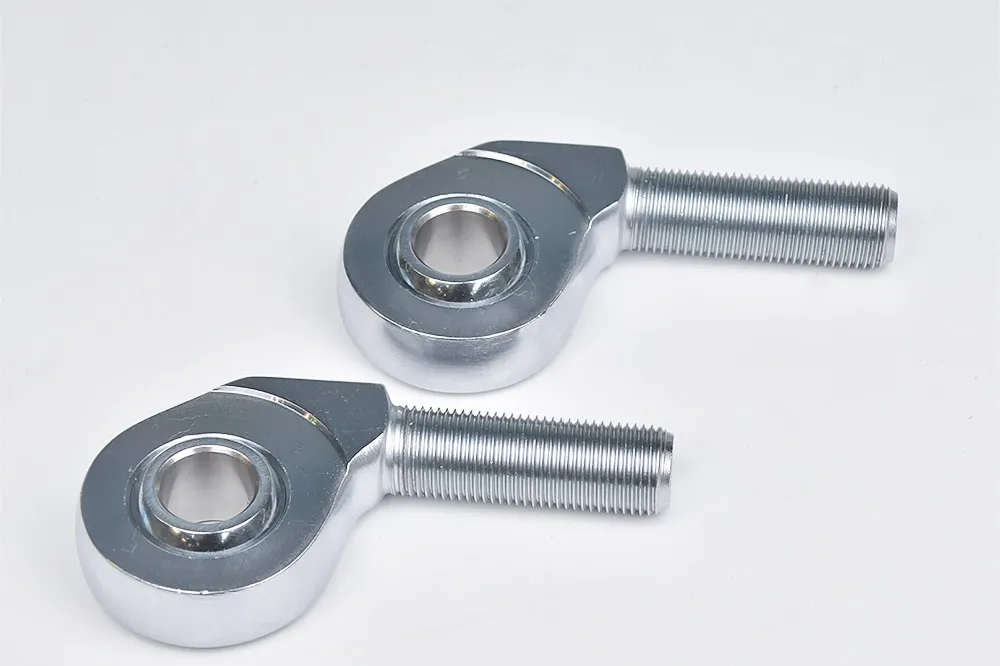

クロモリ · XM-JMX-OS ロッドエンド →
サイズ・仕様・クロス検索を開く。

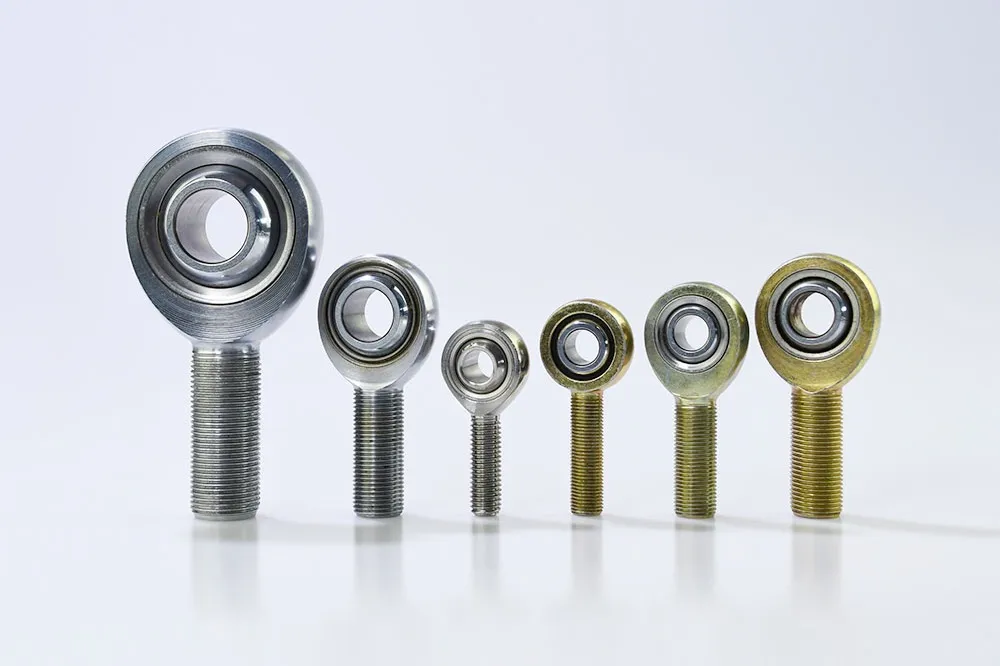

クロモリ · JMX-M／JFX-M ロッドエンド →
サイズ・仕様・クロス検索を開く。
クロモリ · MXM／MXF ロッドエンド →
サイズ・仕様・クロス検索を開く。
炭素鋼 · CM／CF ロッドエンド →
サイズ・仕様・クロス検索を開く。

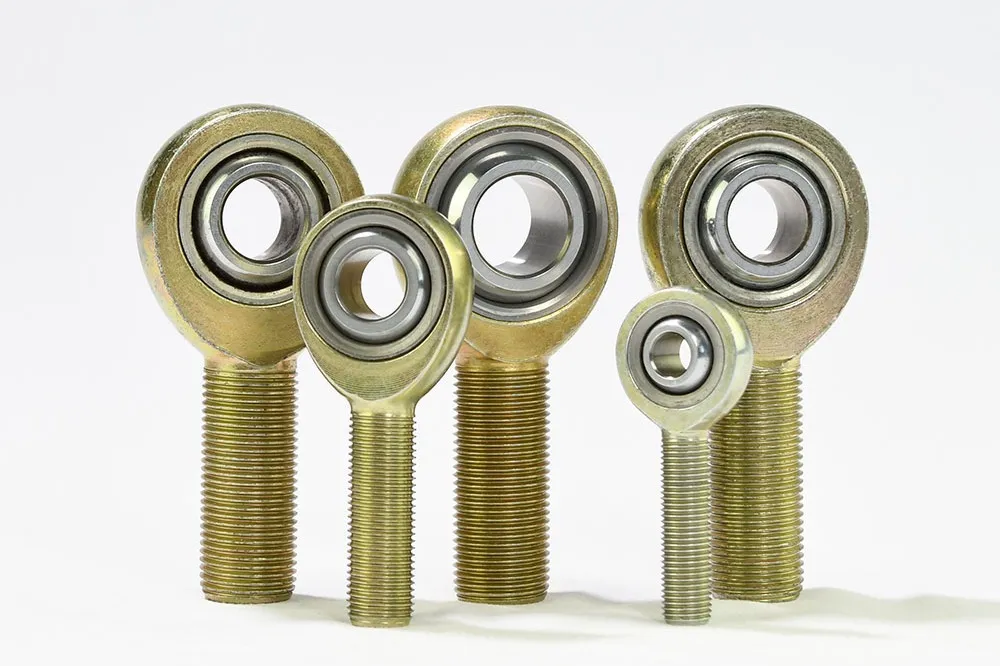

炭素鋼 · JM(-T)／JF(-T) ロッドエンド →
サイズ・仕様・クロス検索を開く。

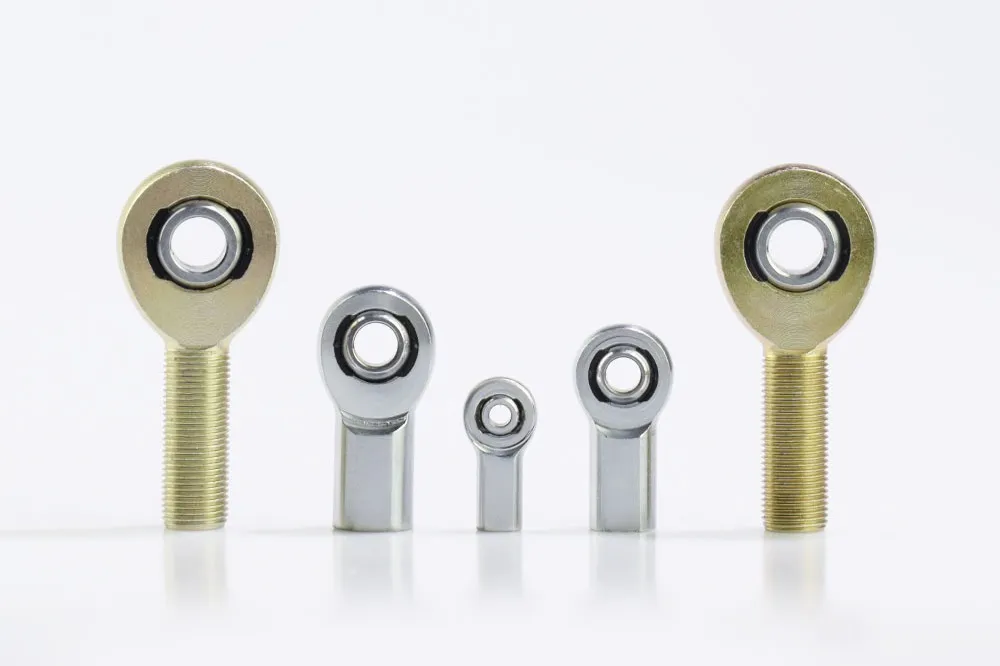

炭素鋼 · EXM／EXF ロッドエンド →
サイズ・仕様・クロス検索を開く。
炭素鋼 · CM-M／CF-M ロッドエンド →
サイズ・仕様・クロス検索を開く。
炭素鋼 · JM-M／JF-M ロッドエンド →
サイズ・仕様・クロス検索を開く。

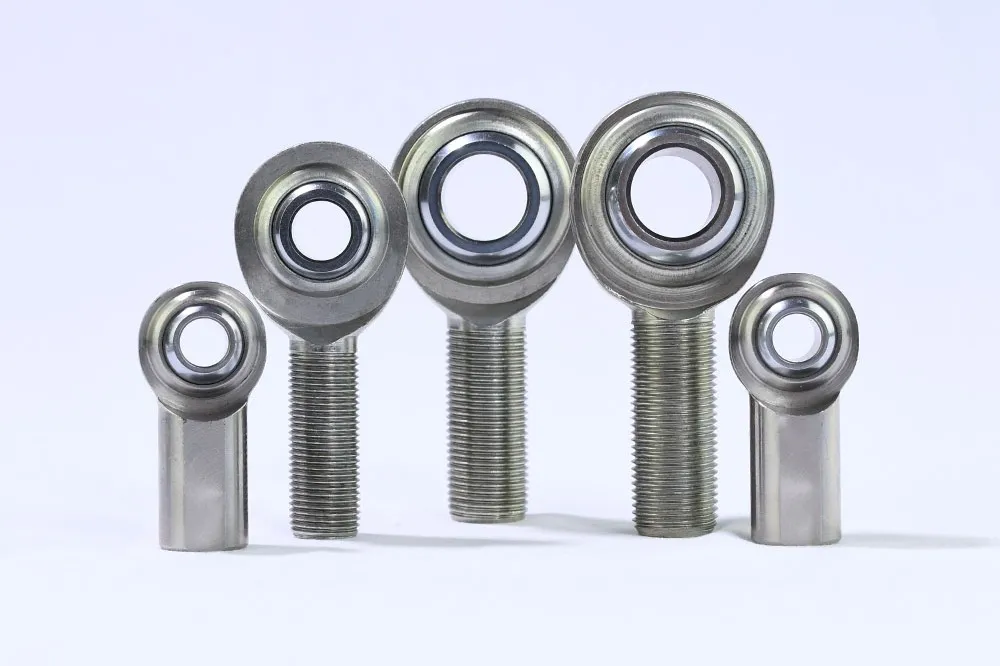

ステンレス · SCM-T／SCF-T ロッドエンド →
サイズ・仕様・クロス検索を開く。
ステンレス · SCM-MT／SCF-MT ロッドエンド →
サイズ・仕様・クロス検索を開く。

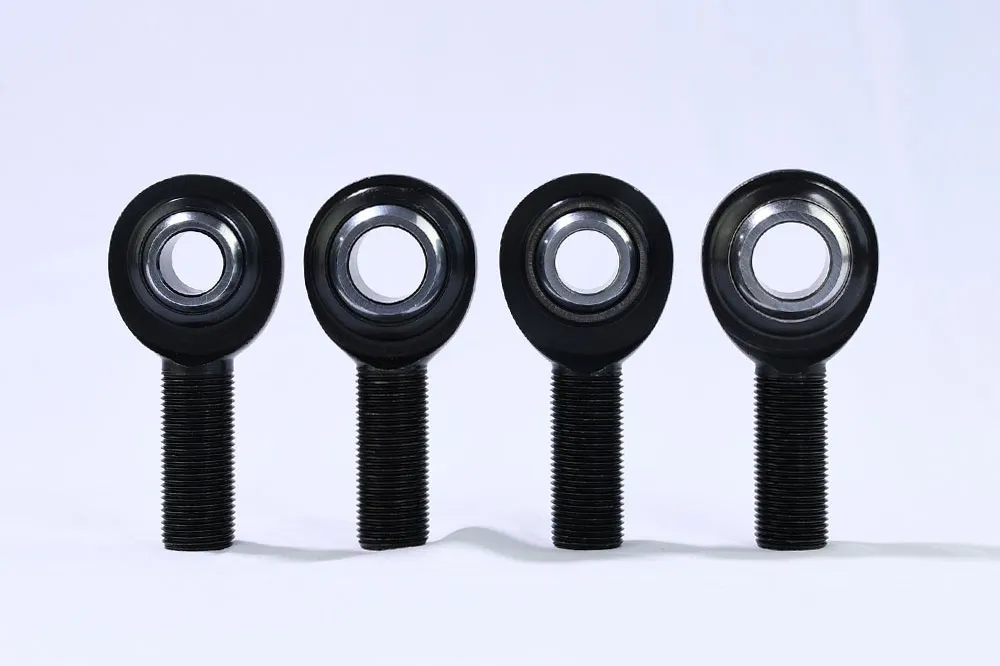

特殊品 · PCM(-T) ロッドエンド →
サイズ・仕様・クロス検索を開く。

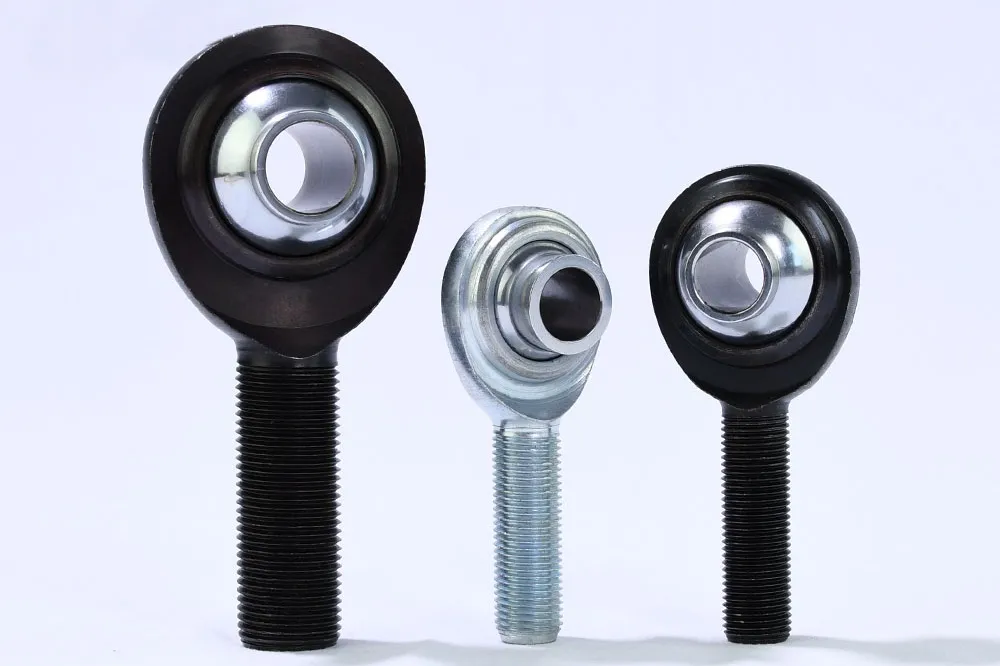

特殊品 · PCYM-T／PCYF-T ロッドエンド →
サイズ・仕様・クロス検索を開く。

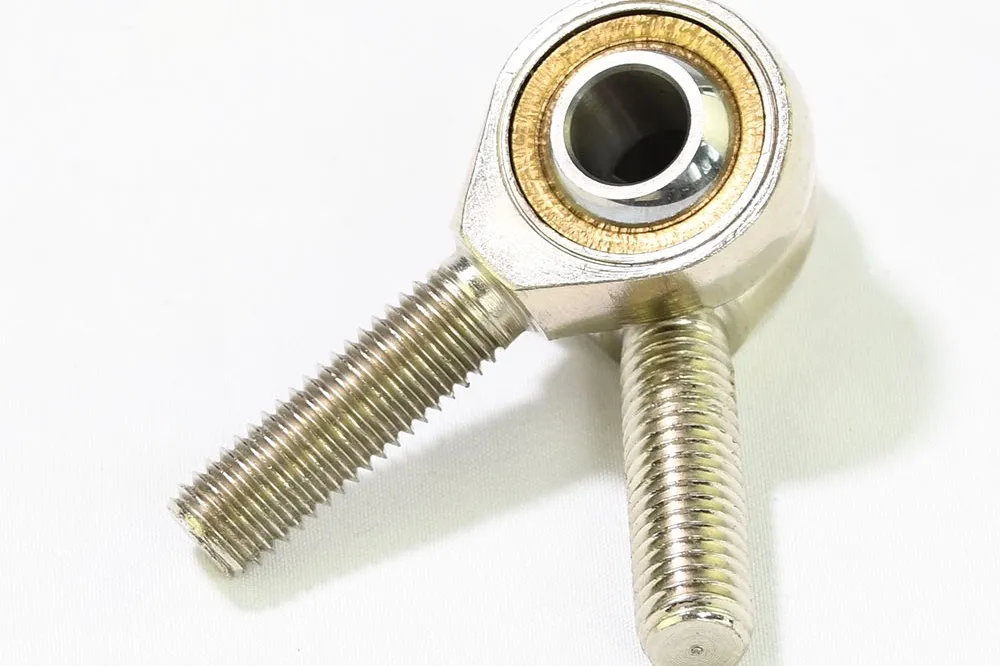

特殊品 · VM／VF ロッドエンド →
サイズ・仕様・クロス検索を開く。

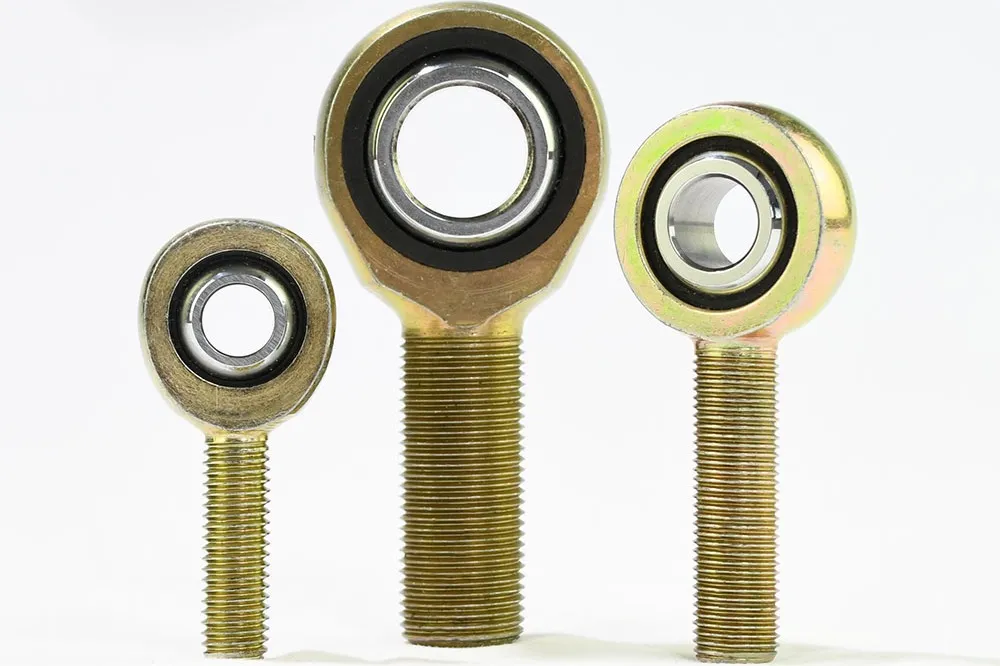

特殊品 · PM／PF ロッドエンド →
サイズ・仕様・クロス検索を開く。
特殊品 · MPM／MPF ロッドエンド →
サイズ・仕様・クロス検索を開く。
特殊品 · SA-TK／SI-TK ロッドエンド →
サイズ・仕様・クロス検索を開く。
アルミ · ALJM(-T)／ALJF(-T) ロッドエンド →
サイズ・仕様・クロス検索を開く。

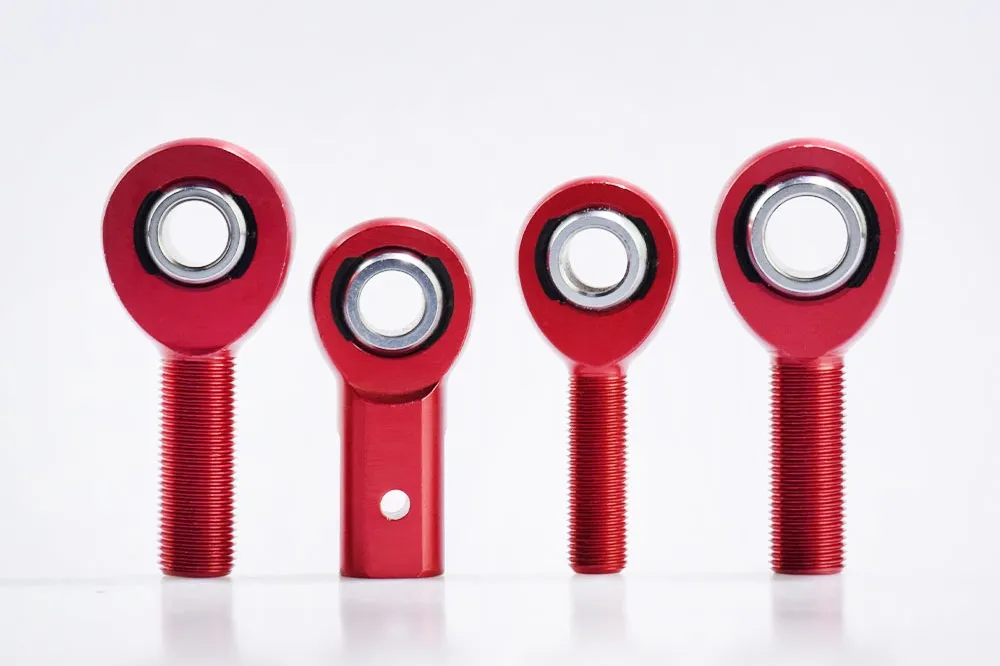

アルミ · AM／AF ロッドエンド →
サイズ・仕様・クロス検索を開く。
炭素鋼 · HCR10C ロッドエンド →
サイズと仕様選択を開く。
炭素鋼 · HCR12CE ロッドエンド →
C45／AISI 1045 鍛造、GS400 オプション。サイズと仕様選択を開く。

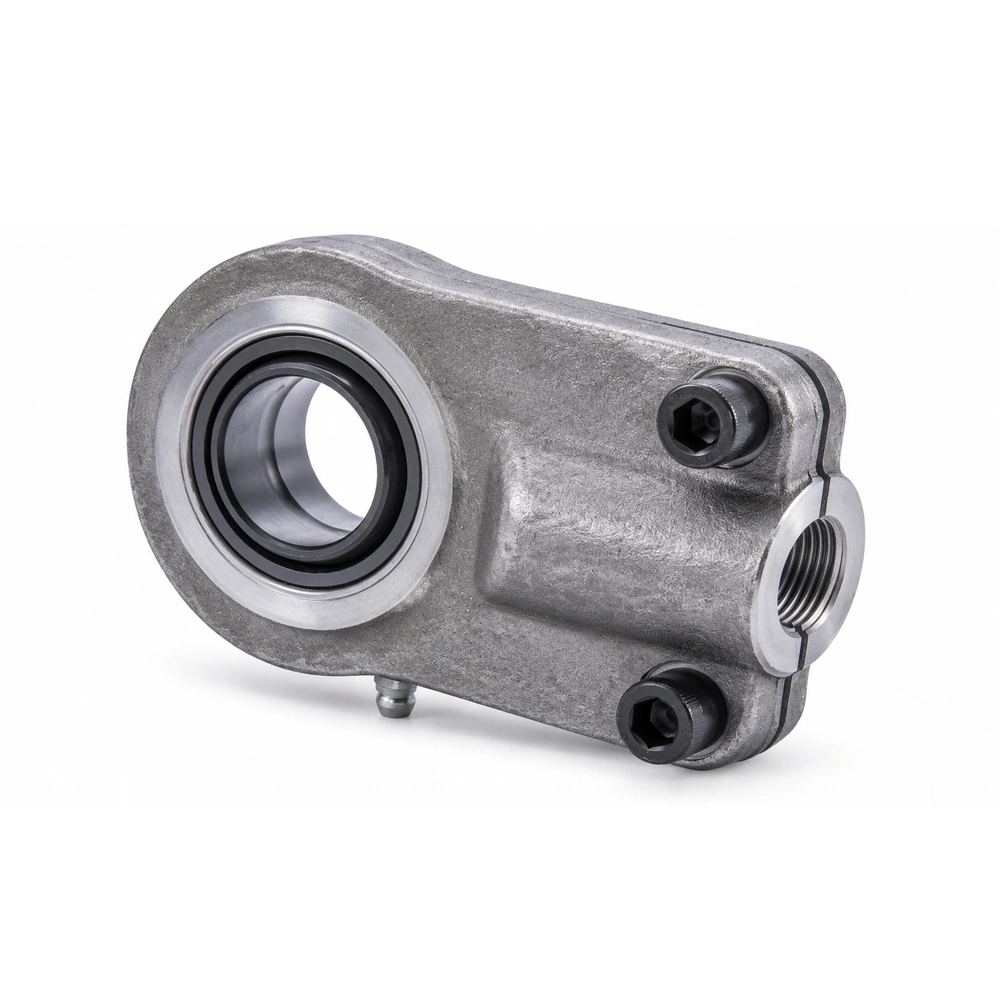

炭素鋼 · HCR12S ロッドエンド →
サイズと仕様選択を開く。

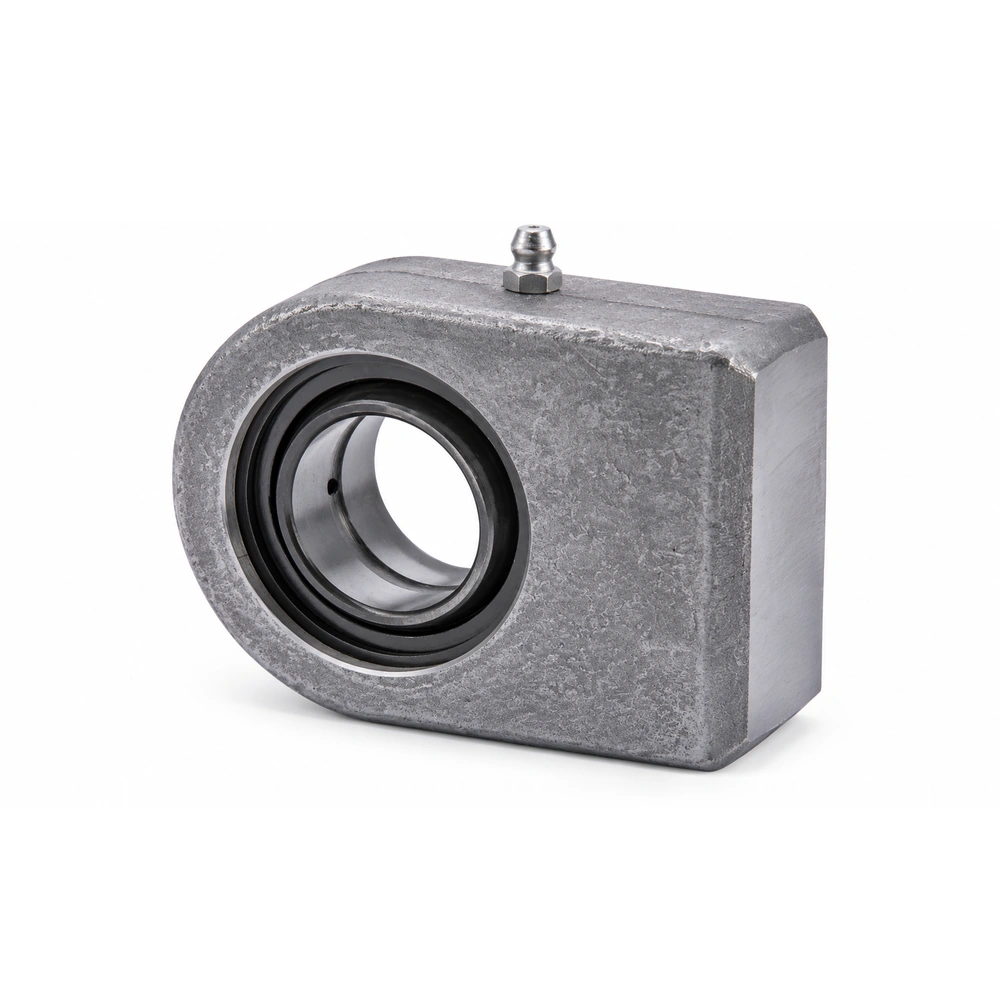

炭素鋼 · HCR15N ロッドエンド →
サイズと仕様選択を開く。

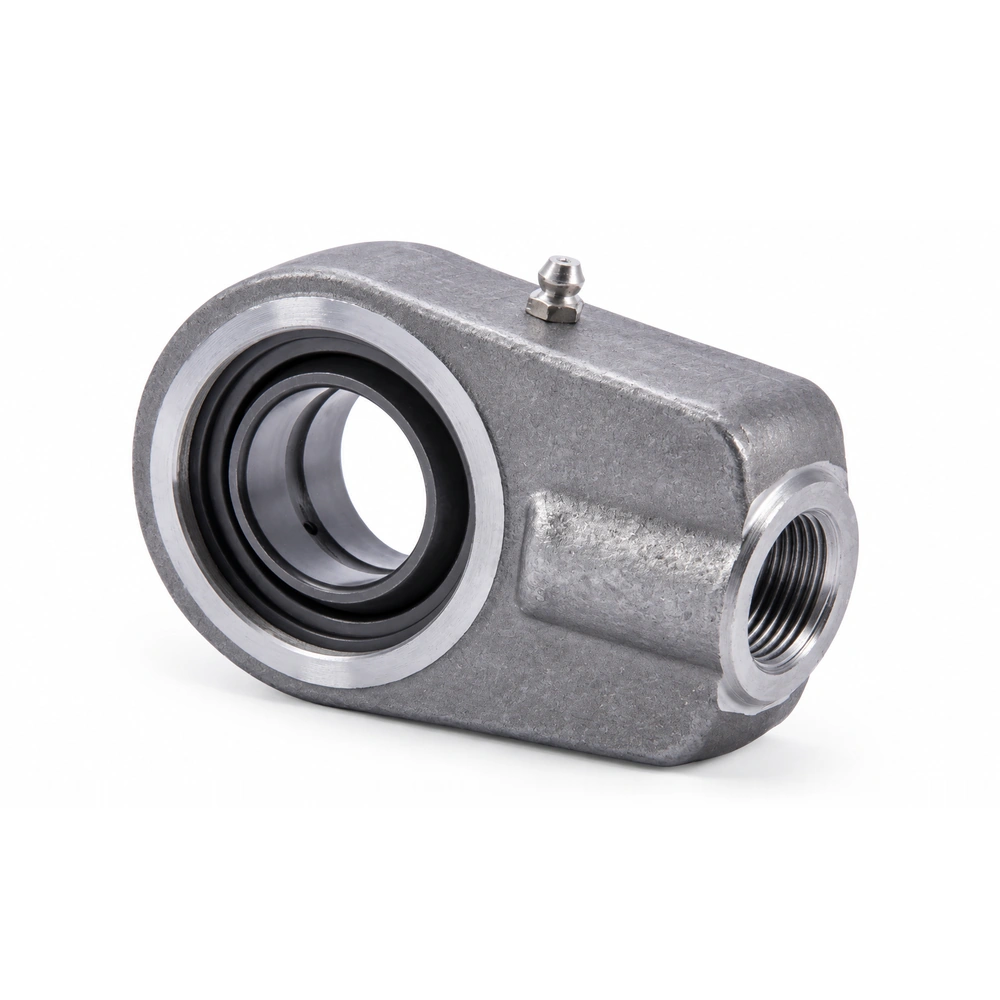

炭素鋼 · HCR20N ロッドエンド →
C45 鍛造または GS400 ハウジング。サイズと仕様選択を開く。
炭素鋼 · HCR20U ロッドエンド →
C45 鍛造または GS400 ハウジング。サイズと仕様選択を開く。

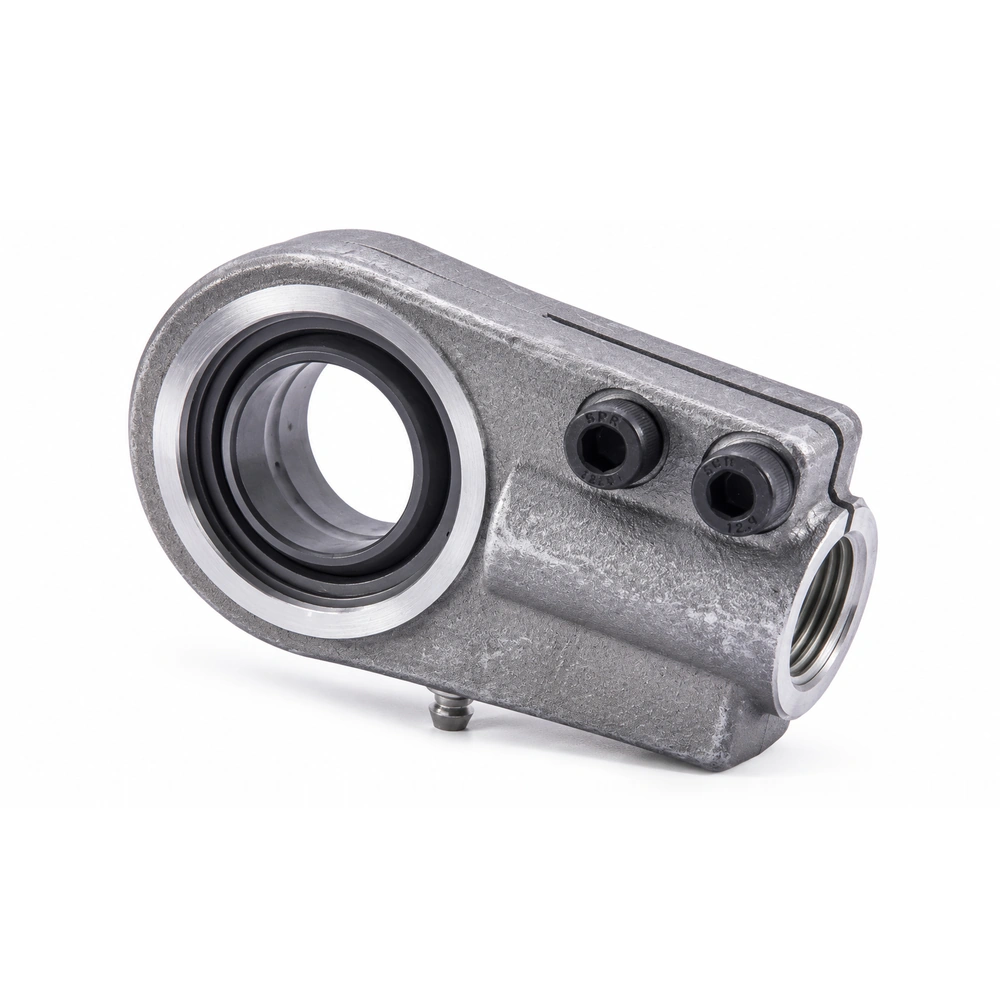

炭素鋼 · HCR25D ロッドエンド →
GS400 球状黒鉛鋳鉄ハウジング。サイズと仕様選択を開く。
構造とライナー
2 ピースか 3 ピースか — 違いは？
公差とメンテナンス予算に合った構成をお選びください。すべてのシリーズでオス（外ねじ）・メス（内ねじ）、右ねじ・左ねじの両構成をご用意しています。
2 ピース構造
球面ボールをハウジング本体に直接かしめ込む構造です。よりシンプルで経済的な設計で、一般産業、農業、軽負荷のリンケージに適しています。
例：XM/XF、CM、AM/AF、SCM、EXM、PM/PF、PCM
3 ピース構造
別体のインサート レースが球面ボールをハウジング内に保持します。ボール‐レース間の公差がより厳しく、内径あたりの半径荷重容量が高く、自己潤滑 PTFE ライナーもオプションで選択できます。
例：JMX/JF、JM/JF、ALJM ファミリー
ライナーと潤滑の選択
| ライナー種別 | 潤滑要件 | 最適な用途 | 対象シリーズ例 |
|---|---|---|---|
| PTFE ライナー付き | 自己潤滑・メンテナンスフリー | 高サイクル、密封組立品、清浄環境 | JMX-T、CM-T、SCM-T |
| 金属接触（合金鋼／鋼レース） | 定期的なグリス注入が必要 | 高い静荷重・衝撃荷重、粉塵や汚染のある環境 | COM、JM、JMX（-T なし） |
| 射出成形強化ナイロン＋PTFE | 自己潤滑・メンテナンスフリー | 中程度の荷重で低摩擦が求められるリンケージ | XM/XF、AM/AF、EXM、MXM |
| 焼結ブロンズ（含油） | 自己潤滑 | 汎用機械・軽産業環境 | VM/VF、SA-TK |
| ポリウレタン／デルリン（再生可能） | 自己潤滑 | 衝撃吸収が必要なオフロード ジョイント | 再生可能なフレックスジョイント |
選定チェックリスト
5 ステップで選定する方法
発注前にこの基本チェックリストを確認し、リンケージ組立品の信頼性を確保してください。
01
負荷容量
最大静的半径荷重（固定荷重＋動荷重＋衝撃）を見積もります。安全率のあるハウジング定格を選定してください（標準 ≥1.5 倍、深刻な衝撃荷重には 2〜3 倍）。
02
ねじの適合
ねじピッチと規格を合わせます。インチは UNF（細目ねじ）、メートルは ISO を使用します。ターンバックル調整用に右ねじ／左ねじの別をご確認ください。
03
穴の位置合わせ
取付ボルトに合った内径をお選びください。ピン径は 3/16″〜2″、メートル M3〜M30+ まで SYZ カタログで対応します。
04
ボディ材料
腐食環境 → ステンレス。回転質量・軽量化 → 7075 アルミ。重い衝撃・サスペンション → 4130 クロモリ。経済性 → 炭素鋼。
05
ライナー材質
給油可能でアクセスしやすいリンク → 金属接触。密封・メンテナンスフリー → PTFE。高可動のオフロード → 再生可能なポリウレタン フレックスジョイント。
よくある設計ミス： ねじサイズだけでロッドエンドを指定し半径荷重容量を無視する。グリス補給ができない場所に金属接触ジョイントを選ぶ。保護なしの炭素鋼を屋外に取り付ける。最大ミスアライメント角を超える（シャンクの曲がりやハウジングの破損につながります）。
業界と機器
SYZ ロッドエンドが活躍する現場
オフロード・モータースポーツ
競技用サスペンションとステアリングの中核ジョイント。4 リンク システム、パンハード ロッド、スタビライザー リンク、ステアリング コラムに対応。
推奨：クロモリ 3 ピース JMX(-T) または大ミスアライメントの PCM。
産業オートメーション
包装機械、コンベヤ、空圧・油圧シリンダー、アクチュエータ、ピック＆プレース システム向けのリンケージです。
推奨：炭素鋼 CM、JM、またはステンレス SCM シリーズ。
農業・ヘビーデューティ
厳しい環境で使う農業機具、コンバイン・ベーラーのストローク リンク、トラクター ヒッチ接続、重量級シリンダーの取り付けに対応。
推奨：給油可能な COM または炭素鋼 JM/JF シリーズ。
海洋・腐食環境
舵のステアリング リンケージ、スロットル リンケージ、ハッチ リフター、デッキ金具、塩水や洗浄薬品にさらされるトリム／チルト アクチュエータに対応。
推奨：ステンレス SCM-T／SCF-T または COM-SS 球面軸受。
航空宇宙・ロボティクス
ドローン（UAV）、ロボティクス、特注モーション シミュレータ、高可動が求められる重量敏感な組立品に対応。
推奨：7075-T6 アルミの ALJM または AM/AF シリーズ。
競合品互換照会
全シリーズと互換照会
SYZ はインチ・メートル合わせて 57 の仕様シリーズを製造しています。カテゴリー ハブ ページから全シリーズをご覧いただき、競合品を動的に照会できるクロス検索ツールをご利用ください。
クロモリ シリーズ（4130）
XM/XF · JMX(-T)/JFX(-T) · JMX-M/JFX-M · MXM/MXF · XM-C · HJMX(-T) · XM-JMX-OS
クロモリ ハブへ →
炭素鋼シリーズ
CM(-T)/CF(-T) · CM-M/CF-M · JM(-T)/JF(-T) · JM-M/JF-M · EXM/EXF · PM/PF · VM/VF · SA-TK/SI-TK · MPM/MPF
炭素鋼ハブへ →
7075-T6 アルミシリーズ
AM/AF · ALJM(-T)/ALRSM(-T)/ALJF(-T)
アルミ ハブへ →
ステンレス・特殊品シリーズ
SCM-T/SCF-T · SCM-MT/SCF-MT · PCM(-T) · PCYM-T/PCYF-T · VM/VF · PM/PF · MPM/MPF · SA-TK/SI-TK
ステンレス ハブへ →
当社の強み
SYZ をサプライヤーとして選ぶ理由
工場直販価格
メーカーと直接取引することで流通マージンを排除し、大量生産プロジェクトのコストを削減します。
専門的な技術フォーカス
球面軸受とロッドエンドは当社の専門領域であり、深い冶金管理とロットごとの品質一貫性を保証します。
完全な製品マトリクス
57 の仕様シリーズ、1,200 品目以上を単一の調達先で。標準、メートル、特殊構造設計までカバーします。
権威ある互換照会
FK、QA1、Aurora、Alinabal、Midwest Control の仕様に合致する代替部品を動的に特定する照会能力です。
試作から量産への拡大
組立クリアランスの確認のためにサンプル注文も歓迎します。大量 OEM 要件にはフルコンテナ出荷までシームレスに拡大できます。
FAQ
よくある質問
ロッドエンドと球面軸受の違いは何ですか？
ロッドエンドは完全な組立品です。ハウジング内に球面軸受を組み込み、ねじシャンクまたはボアを一体化しており、そのままリンケージへねじ込めます。球面軸受はボールとリングの素体のみで、先にハウジングへ圧入する必要があります。SYZ は両方を製造しています。
「PTFE ライナー付き」とは何ですか？
PTFE ライナーはボールとレースの間に接着され、金属接触をなくします。自己潤滑・メンテナンスフリー・低摩擦の作動を実現します。密封されたジョイント、給油が難しい箇所、クリーンな運転が求められる場合の標準選択です。
オス型とメス型のどちらを選ぶべきですか？
オス型はタップ穴、チューブ アダプター、ターンバックルにねじ込む、最も一般的なタイプです。メス型はねじ付きスタッド、ボルト、オス型ロッドエンドを受け入れます。SYZ の全シリーズで両方をご用意しています。
SYZ のロッドエンドはどのねじ規格を使いますか？
インチ ロッドエンドは耐振動性のために UNF 細目ねじを使用します。メートルは ISO メートルねじです。ターンバックルや調整式組立品向けに左ねじ版もご用意しています。
FK、QA1、Aurora の部品に対応する SYZ 品はどう探せばよいですか？
各シリーズの仕様ページには、FK、QA1、Aurora、Alinabal、Midwest Control など、そのシリーズで照会可能な競合ブランドを一覧表示するクロス検索ツールがあります。競合品番で検索して SYZ の同等品を見つけてください。
特注ロッドエンドは製作できますか？
はい。SYZ は特殊ねじ、特殊材料、カスタム ハウジング寸法、ライナーの特注製作に対応します。図面または競合品番をお送りください。評価いたします。
ロッドエンドは連続回転に使えますか？
いいえ。ロッドエンドは揺動・角度運動と静的な位置決め向けに設計されています。連続回転は軸受の過熱と摩耗を招くため、ボール軸受やころ軸受をご使用ください。
ミスアライメント角とは何ですか？
シャンクやハウジングが当たるまでの最大角度変位です。SYZ の大ミスアライメント シリーズ（PCM、PCYM、HJMX）やミスアライメント スペーサーで角度を拡大できます。超えるとシャンクの曲がりやハウジング破損につながります。
ハイムジョイントの測り方は？+
内径またはボール径、ボディ幅、シャンクまたはメスねじ、ねじピッチ、右／左ねじの方向を記録してください。交換品には品番または寸法入りの写真をお送りください。
MOQ と納期は？+
標準的な生産注文は 100〜300 個で、標準リードタイムは約 25 日です。サンプルは通常 20 日で対応可能。最新のスケジュールはお見積書でご確認ください。
ハイムジョイントは公道走行で合法ですか？+
合法性は車両、管轄地域、ステアリングかサスペンション用途かによって異なります。公道転用の場合は、取付前に設計と現地規制を確認してください。
