PCYM-T / PCYF-T Series — High Misalignment Chromoly Rod Ends
PCYM-T & PCYF-T Series
High Misalignment Chromoly Rod Ends
Built-in Spacers · Up to 24° Articulation · 4130 Chromoly Steel · PTFE Lined
7
ブランド互換性
4
クロス検索
SYZ 品番
任意の SYZ 品番
任意の B
任意の N

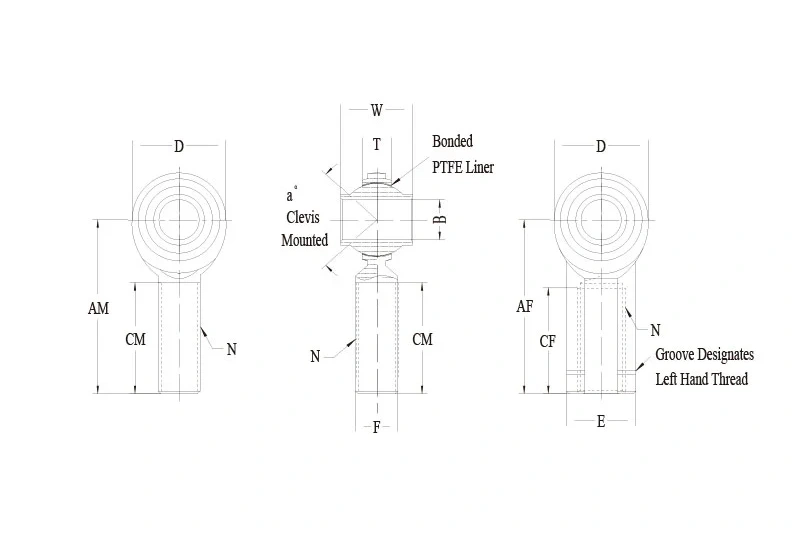

| タイプ | 径 | 径 | B | D | N | W | T | 標準仕上げ | 任意の a° | A° | 荷重 | 重量 | オス | オス | 追加 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 追加 | PCYMR6T | PCYML6T | 0.3750 | 1.125 | 3/8-24 | 0.875 | 0.390 | — | 2.125 | 1.375 | 46 | 11050 | 0.14 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYMR8T | PCYML8T | 0.5000 | 1.500 | 1/2-20 | 1.250 | 0.470 | — | 2.625 | 1.625 | 60 | 16240 | 0.33 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYMR10T | PCYML10T | 0.6250 | 1.750 | 5/8-18 | 1.375 | 0.531 | — | 2.875 | 1.750 | 48 | 21219 | 0.51 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYMR12T | PCYML12T | 0.7500 | 2.000 | 3/4-16 | 1.500 | 0.651 | — | 3.375 | 2.000 | 54 | 29127 | 0.79 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYFR6T | PCYFL6T | 0.3750 | 1.125 | 3/8-24 | 0.875 | 0.390 | — | 2.125 | 1.062 | 46 | 11050 | 0.20 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYFR8T | PCYFL8T | 0.5000 | 1.500 | 1/2-20 | 1.250 | 0.470 | — | 2.625 | 1.375 | 60 | 16240 | 0.43 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYFR10T | PCYFL10T | 0.6250 | 1.750 | 5/8-18 | 1.375 | 0.531 | — | 2.875 | 1.562 | 48 | 21219 | 0.57 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 追加 | PCYFR12T | PCYFL12T | 0.7500 | 2.000 | 3/4-16 | 1.500 | 0.651 | — | 3.375 | 1.785 | 54 | 29127 | 0.84 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 |
レース：
- 射出成形、PTFE 入り強化ナイロン。 52100 Bearing Steel, precision ground, heat-treated, and Hard Chrome Plated with extended shoulders for built-in high misalignment.
- スタッド構成の選択肢： 4130 Chromoly Steel, heat treated and black oxide coated to handle high leverage and off-road impact loading.
- スタッド構成の選択肢： PTFE liner provides self-lubricating performance without separate spacers or frequent maintenance.
備考
- Built-In High Misalignment: The extended shoulder ball reduces the need for separate misalignment spacers.
- PTFE Lined Construction: Standard on the T-series for maintenance-reduced articulation.
