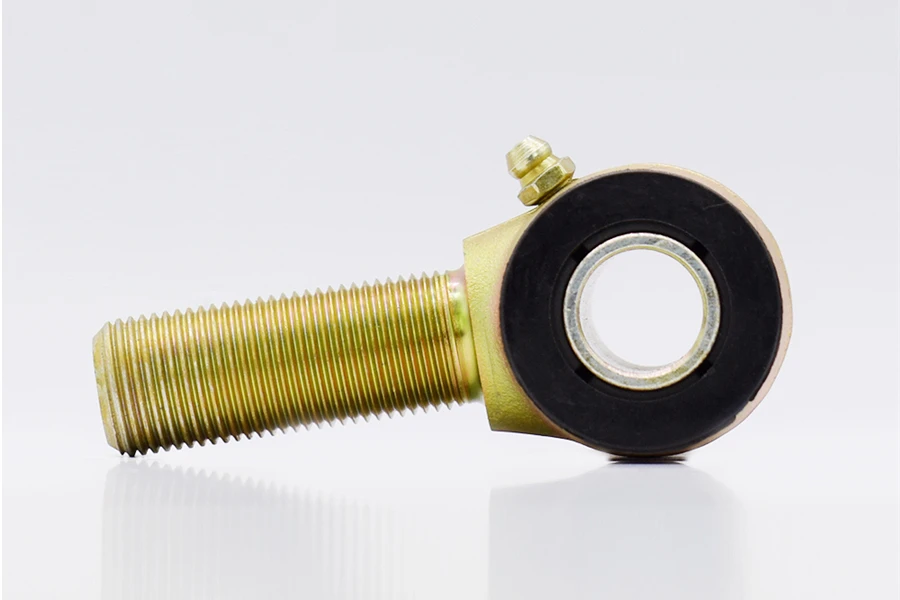

鍛造ポリブッシュジョイント・22サイズ
交換可能なポリウレタンインサートとスチールスリーブを備えた、鍛造ハウジングの完全アセンブリ。フレックスジョイントやサスペンションリンクのリビルドに対応します。カタログではCBSとXBSの番号を共通ジオメトリでペアリングしています。ボディ材質は図面またはお見積もりでご確認ください。
CBS / XBSサイズを比較 →鍛造フレックスジョイントブッシュ — ポリウレタン絶縁
鍛造ポリブッシュ＆デルリン/UHMWブッシュ
ポリブッシュはコンプライアントなポリマーピボット（ポリウレタン、デルリン（POM）、UHMW）で、金属ロッドエンドでは騒音や振動が伝わりすぎるフレックスジョイントやサスペンションリンクに使用されます。SYZは鍛造ポリブッシュジョイントと交換用ブッシュを供給します：2シリーズ、57カタログサイズ、OEMカスタム寸法、材質選定サポート。
2シリーズ・57サイズ
鍛造＋交換用
PU · デルリン · UHMW
材質の選択肢
OEMカスタム
サイズサポート
鍛造ハウジング
CBS / XBS確認
ISO 9001:2015認証取得
工場直販価格
OEMグレードの公差
製品コンセプト
鍛造ポリブッシュとは？

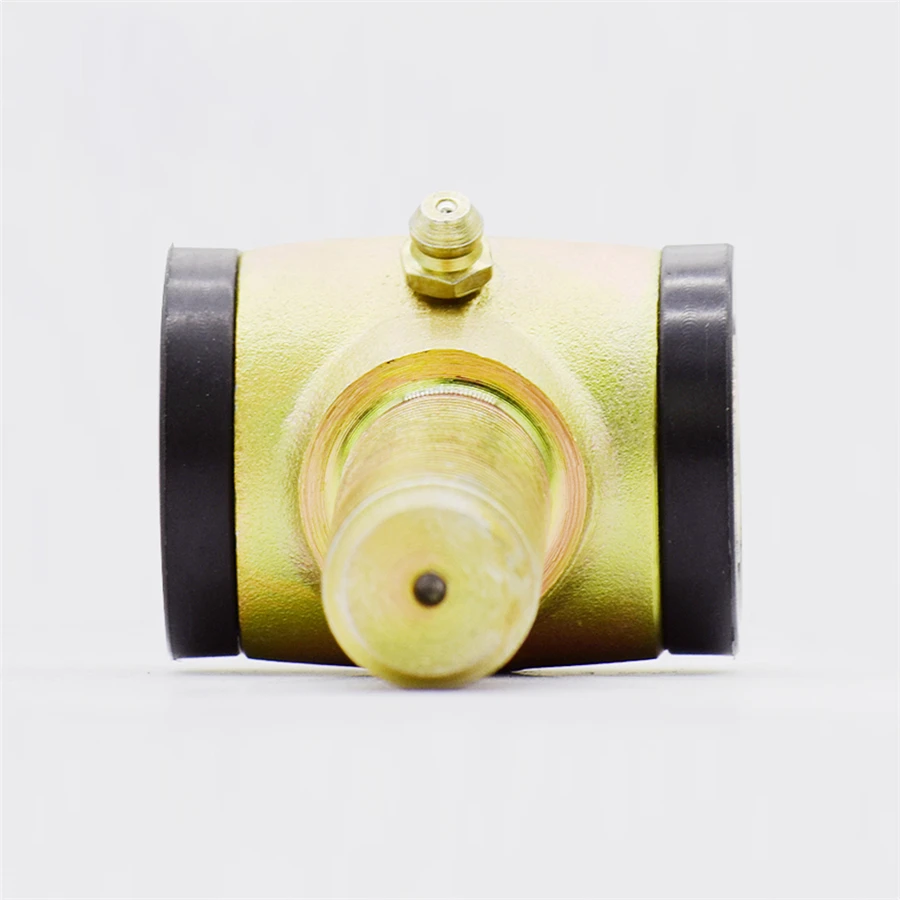

鍛造ポリブッシュは、フレックスジョイント用の完全なハウジングアセンブリです。鍛造スチールシャンクボディが、炭素鋼インナースリーブの上にポリウレタンのブッシュを保持します。
ポリウレタンはコンプライアントで振動減衰性のある可動を実現します。デルリン（POM）とUHMWの交換用ブッシュは、剛性・摩擦・耐摩耗性の異なる優先事項に対応します。以下の定性的な比較から選定し、用途はSYZにご確認ください。
システムの相乗効果： リビルド可能な フレックスジョイント用の完全な交換ピボットインサートとして機能します。ポリウレタンインサートが過酷なオフロード走行で摩耗したら、鍛造スチールボディを再利用したまま新しいブッシュを圧入できます。
2製品シリーズ・57カタログサイズ
鍛造ジョイントまたは交換用ブッシュ

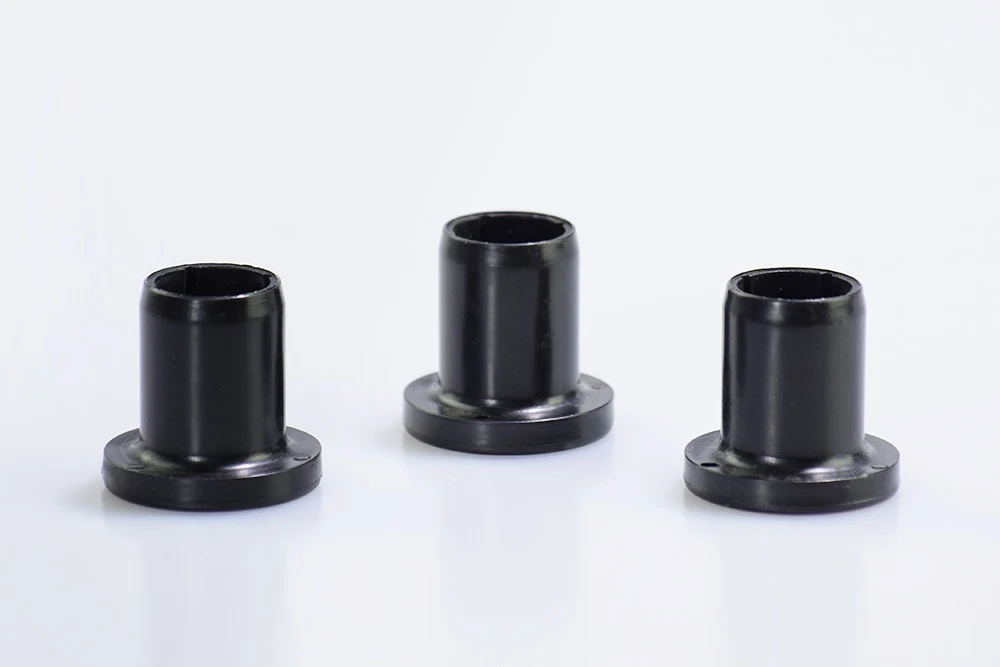

交換用ブッシュ・35サイズ
デルリン/POM、ポリウレタン、UHMWブッシュを、交換用・摩耗保守用・カスタムピボットプログラム向けに供給します。寸法はリンク先の仕様ページのB / D / D2 / W / T体系によります。
交換用ブッシュの仕様を開く →人気のサイズ
まずはジオメトリから
| 鍛造ジョイントペア | ねじ | 内径 | 用途 |
|---|---|---|---|
| CBS-1 / XBS-1 | 5/8-18 | 0.500″ | 鍛造ハウジング＋PUインサート |
| CBS-2 / XBS-2 | 5/8-18 | 0.625″ | 鍛造ハウジング＋PUインサート |
| CBS-20 / XBS-20 | 1 1/4-12 | 0.563″ | 鍛造ハウジング＋PUインサート |
| CBS-21 / XBS-21 | 1 1/4-12 | 0.625″ | 鍛造ハウジング＋PUインサート |
| CBS-22 / XBS-22 | 1 1/4-12 | 0.750″ | 鍛造ハウジング＋PUインサート |
| 交換部品 | B | D | 材質 |
|---|---|---|---|
| SYZ-DEL-61016 | 0.874″ | 1.748″ | デルリン / POM |
| SYZ-DEL-61217 | 0.874″ | 1.748″ | デルリン / POM |
| ASR-RU-5452233 | 0.654″ | 1.026″ | デルリン / POM |
材質選定
PU vs ゴム vs デルリン vs UHMW
定性的な目安です。最終的な材質の選定は、荷重、環境、運動、組み合わせるハウジングによって異なります。
| 材質 | 剛性／コンプライアンス | NVH | 摩擦／摩耗 | 典型的な用途 |
|---|---|---|---|---|
| ポリウレタン | 剛体金属よりも柔軟で、多くのゴムピボットよりも硬め | 優れた振動絶縁 | 優れた耐摩耗性。設計に応じて潤滑またはシール | フレックスジョイントのリビルド、サスペンションリンク |
| デルリン (POM) | より剛性が高くたわみの少ないポリマーピボット | PUより絶縁性は低い | 低摩擦と優れた寸法安定性 | ガイド、ブッシュ、精密ピボット |
| UHMW | コンプライアントで衝撃に強いポリマー選択肢 | 優れた騒音低減 | 低摩擦と耐摩耗性 | 摩耗保守用およびスライドピボット用途 |
| ゴム | 一般的により柔軟でコンプライアント | 強力な絶縁 | 環境と経時変化は配合に依存 | 快適性重視の絶縁 |
ゴムよりポリウレタン
振動減衰を備え、より硬くメンテナンスしやすいピボットが必要な場合はPUを使用してください。
低摩擦にはデルリン
最大限の絶縁よりも低摩擦と寸法安定性が重要な場合は、デルリン/POMを使用してください。
摩耗保守にはUHMW
衝撃や摩耗が使用サイクルに含まれる場合は、低摩擦の交換オプションとしてUHMWを使用してください。
用途
ポリブッシュが適する場所
使用形態に応じて、鍛造ジョイントの完全品または交換用ブッシュボディを選定してください。
トレーリングアーム＆コントロールアーム
可動域とNVHの両方が重要なコントロールアーム、トレーリングアーム、オフロードサスペンションリンクには、コンプライアントなポリマーピボットを使用してください。
産業用ピボット
機器ブラケット、キャブマウント、カスタムピボットプログラム向けに交換用ポリマーブッシュをご調達ください。
リンクを完成させる
フレックスジョイントの完全なアセンブリを構築
FAQ
よくある質問
鍛造ポリブッシュとは何ですか？
鍛造ポリブッシュは、鍛造ハウジング、ポリウレタンインサート、スチールスリーブを備えたメンテナンス可能なフレックスジョイントアセンブリです。公開されているジオメトリをジョイントに合わせてください。
CBSとXBSポリブッシュの違いは何ですか？
カタログではCBSとXBSを共通ジオメトリでペアリングし、CBSを炭素鋼版、XBSを4130クロモリ版として掲載しています。ボディ材質は図面またはお見積もりでご確認ください。
ポリウレタンとゴムブッシュの比較は？
ポリウレタンは一般的にゴムよりも硬く耐摩耗性に優れ、振動減衰も提供します。最終的な選択は用途によります。
デルリンとポリウレタンブッシュのどちら？
より剛性が高く低摩擦のポリマーピボットにはデルリン/POMを、コンプライアンスと振動絶縁がより重要な場合にはポリウレタンを選択してください。
カスタムサイズのブッシュは製作できますか？
はい。図面、またはB、D、D2、W、Tおよびハウジング寸法をお送りいただければ、OEMカスタムサイズとして検討します。
鍛造ポリブッシュにはどのサイズがありますか？
鍛造ポリブッシュは、内径0.500/0.563/0.625/0.750インチ、ねじ5/8-18、3/4-16、1-1/4-12の22標準構成をカバーします。デルリン、ポリウレタン、UHMWの交換用サイズがさらに35サイズ追加されます。
購入ガイド
この製品ファミリーの購入ガイド
サスペンションアームやマウント向けの自己潤滑型デルリン、ポリウレタン、UHMWブッシュ。
炭素鋼インナースリーブ上にポリウレタンブッシュを備えた鍛造スチールシャンク。
回転、揺動、振動制御のためのSYZブッシュファミリーの概要。
工場直販
ポリブッシュの見積もりを依頼
ねじサイズ、ボディ材質の選択（CBS/XBS）、インナースリーブの内径、数量をご指定ください。24時間以内に回答します。
