調整可能リンク用のめねじ×めねじ六角バーターンバックル
ロッドエンド用ターンバックル・六角バーアジャスター

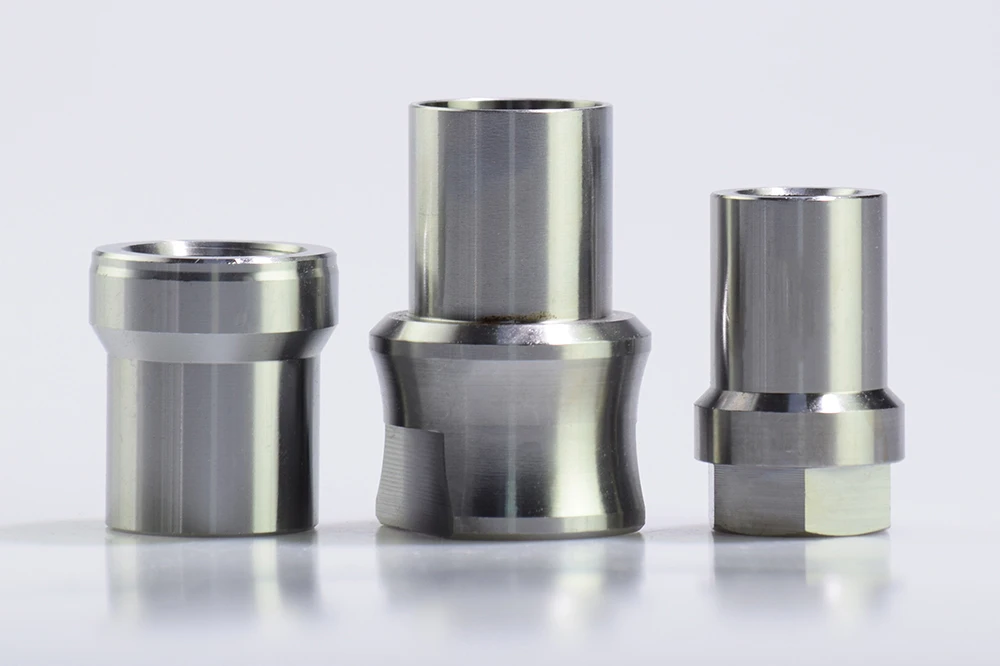

ターンバックルは、調整可能なリンクを最速で作る方法です。両端にロッドエンドをねじ込み、六角バーを回して長さを設定します。SYZのめねじ×めねじ六角バーターンバックルは、10-32から3/4-16までのねじを161構成・複数の長さで取り揃え、組立状態での調整を可能にする RH/LH エンドと、締め付けやすいスパナ面を備えています。7/8″以上のロッドエンドねじには、クロモリパイプ製のチューブアダプターをご使用ください。
概要
ターンバックル六角バーとは？
製品ラインナップ
シリーズ
| シリーズ | タイプ | ねじ / サイズ | 特長 |
|---|---|---|---|
| ターンバックル六角バー | めねじ×めねじ | ねじ 10-32〜3/4-16、複数の長さ | 161構成。ロッドエンド・クレビス用 |
掲載構成数 161
ターンバックルのねじ・六角・長さマトリクス
まず接続するロッドエンドのねじを選び、次に入手可能なボディ長と六角サイズを確認してください。各行は掲載済みのサイズ表にリンクしています。正確な品番、ねじ長さ、調整範囲は仕様ページに記載されています。
| めねじ | 六角対辺距離 | ボディ長さ範囲 | SKU数 | 接続ロッドエンドの代表内径 |
|---|---|---|---|---|
| 10-32 | 0.375″ | 2″–17.75″ | 22 | 内径3/16″・おねじ10-32の代表的なロッドエンド |
| 1/4-28 | 0.438″ | 3″–24″ | 22 | 内径1/4″・おねじ1/4-28の代表的なロッドエンド |
| 5/16-24 | 0.5″ | 3″–24″ | 25 | 内径5/16″・おねじ5/16-24の代表的なロッドエンド |
| 3/8-24 | 0.563″ | 3″–24″ | 22 | 内径3/8″・おねじ3/8-24の代表的なロッドエンド |
| 7/16-20 | 0.688″ | 3″–4″ | 2 | 内径7/16″・おねじ7/16-20の代表的なロッドエンド |
| 1/2-20 | 0.75″ | 2.5″–23″ | 22 | 内径1/2″・おねじ1/2-20の代表的なロッドエンド |
| 5/8-18 | 0.875″ | 4″–26″ | 23 | 内径5/8″・おねじ5/8-18の代表的なロッドエンド |
| 3/4-16 | 1″ | 4″–26″ | 23 | 内径3/4″・おねじ3/4-16の代表的なロッドエンド |
現在掲載している部品はすべて、銀色亜鉛めっきを施した炭素鋼製です。メートルねじ、特殊六角サイズ、カスタム長さは別途お見積りとなります。161行の標準プログラムはインチ UNF です。
産業用途
用途
調整可能なサスペンション/ステアリング リンク、制御リンケージ、テンショニングおよび心出しアセンブリ、繰り返し長さ調整が必要なあらゆるロッドエンド リンク。
テクニカルガイド
六角バーターンバックルの仕組み — アジャスターの選び方
ターンバックルの秘訣は反対ねじです。片側が RH、もう片側が LH。両端におねじロッドエンドをねじ込み、六角ボディを回すと両端が同時に引き込まれ（または押し出され）ます。つまり、どちらのエンドも外さずに組み付け長さを変更できます。六角形状は回すため、また固定する間保持するためのスパナ面を提供します。
確実な調整手順：
- 両端にロッドエンドをねじ込みます（RH エンド ↔ RH ロッドエンド、LH エンド ↔ LH ロッドエンド）。
- 両端のねじのかかりを保ったまま、ボディを回して長さを合わせます。
- 各ロッドエンドを ロックナット でターンバックルボディに固定します。
10-32から3/4-16までのねじを161構成・複数の長さで取り揃えています。ロッドエンドに合わせてめねじ（とねじ方向）を選び、調整範囲をカバーし、ねじの余裕もある長さをお選びください。
エンジニアリング詳細
ねじのかかり、検査窓と安全な調整
ターンバックル リンクの隠れたリスクはねじのかかり切れです。長めに調整しすぎると、ロッドエンドが緩んでわずかなねじ山しか残らず、故障待ったなしの状態になります。安全対策は2つ：
- 最小かかり代 — 各ロッドエンドは、少なくともねじ径1本分以上（安全に関わるリンクではそれ以上）ねじ込んでおきます。限界に近づいたら、ねじを無理に伸ばすのではなく、より長いターンバックルボディに変更します。
- 検査窓 — ボディに小さな検査穴を開けてねじ端が見えるようにする製作者もいます。穴からねじが見えていれば、かかりは十分です。ない場合は、最終調整の前にロッドエンドの安全最小挿入位置にマークを付けます。
故障モード：
| 症状 | 原因 | 対策 |
|---|---|---|
| 使用中にリンクが伸びる / 緩む | ロックナットなし。振動 | 両端をロックナットでボディに固定。慣らし運転後に再確認 |
| 負荷時にロッドエンドが抜ける | ねじのかかり不足 | ねじ径の約1倍以上のかかりを確保。調整範囲に応じたボディサイズを選定 |
| 車両に付けたまま調整できない | 丸ボディで工具が掛からない | 六角バーはスパナ面を提供 — 回す際はボディを保持 |
| ねじの噛み違い / ねじ方向の混同 | RH/LH の取り違え | RH ロッドエンドは RH エンドへ、LH は LH へ。組立前に確認 |
FAQ
よくある質問
ターンバックルは何に使いますか？
なぜめねじ×めねじで RH/LH なのですか？
どのねじサイズがありますか？
ターンバックルとジャックスクリューの違いは？
ワイヤーロープ用ターンバックルですか？
ロックナットは必要ですか？
