球面軸受用の溶接組み込みクロモリハウジング

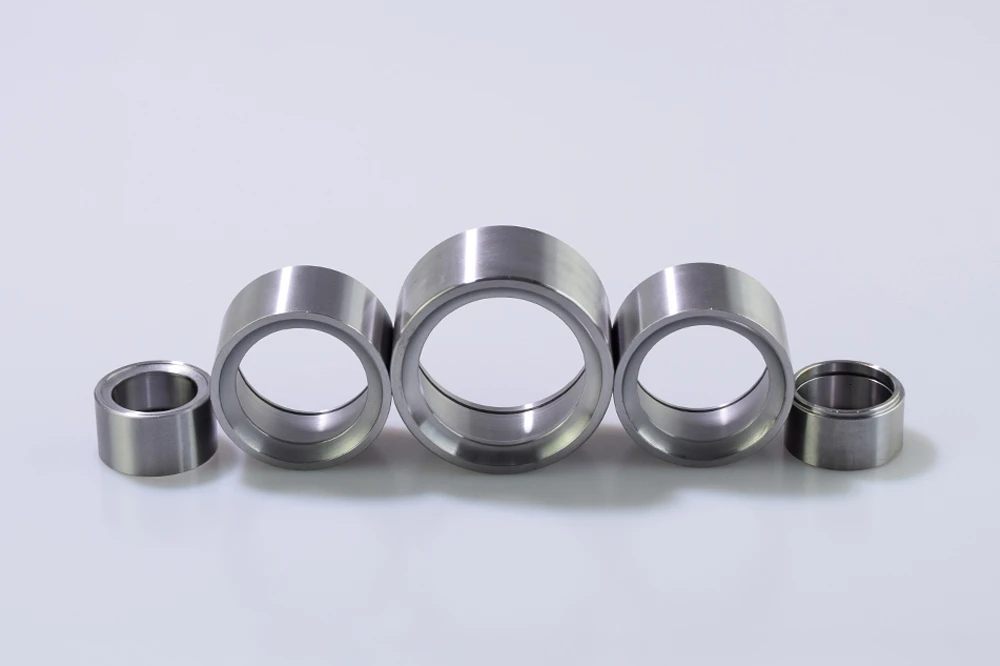

ユニボールカップ — 溶接組み込み式球面軸受ハウジング
ユニボールカップは、球面軸受（ユニボール）をコントロールアーム、ナックル、シャシー取付部に収める、機械加工された溶接組み込み式ハウジングで、スナップリングによって保持されます。SYZのカップは10サイズを展開し、COM8～COM12、WPB12T～WPB16T、HCOM20～HCOM24の軸受に適合します。4130クロモリ製（炭素鋼も選択可能）で、スナップリングが付属します。
4130クロモリ
炭素鋼も選択可
溶接組み込み式
スナップリング溝
COM8–HCOM24
対応軸受ファミリー
10サイズ
構成
ISO 9001:2015品質認証
概要
ユニボールカップとは？
ユニボールカップ（ユニボールハウジング）は、球面軸受「ユニボール」を保持し、コントロールアーム、ナックル、シャシー取付部に溶接で組み込む機械加工カップです。スナップリング溝が軸受を固定します。ユニボールサスペンションジョイントのハウジング側を担う部品で、カップを溶接し、球面軸受を挿入し、スナップリングで保持します。メンテナンス可能で大アライメント角のピボットを溶接製作のサスペンションに組み込みたい場合にご使用ください。
溶接組み込み式軸受ハウジング
カップは球面軸受とスナップリングを受け入れる製作ハウジングであり、その本来の役割はカスタムサスペンションピボットを可能にすることです。
軸受と取付部の適合
カップ内径、スナップリング溝、溶接用外径は、単一の呼び寸法だけでなく、軸受と製作する取付部の両方に合わせる必要があります。
10標準サイズ
ユニボールカップ ↔ 球面軸受の組み合わせ
カップを内径Bと溶接用外径Dで選択し、対応する球面軸受ファミリーと組み合わせてください。カップの各行はカップの製品ページに、軸受の列は球面軸受シリーズにリンクしています。
| カップ | カップ内径 B | 溶接用外径 D | 適合球面軸受 | 保持方式 |
|---|---|---|---|---|
| UBC8 | 1.0000″ | 1.250″ | COM8, FKS8, COM8-SS | SR8付属 |
| UBC10 | 1.1875″ | 1.500″ | COM10, FKS10, COM10-SS | SR10付属 |
| UBC12 | 1.4375″ | 1.750″ | COM12, FKS12, COM12-SS | SR12付属 |
| UBC12W | 1.3750″ | 1.750″ | WPB12T | SR12W付属 |
| UBC14W | 1.6250″ | 2.000″ | WPB14T | SR14W付属 |
| UBC16W | 2.1250″ | 2.625″ | WPB16T | SR16W付属 |
| UBC16W-1 | 2.1250″ | 2.625″ | WPB16T | SR16W付属 |
| UBC16W-2 | 2.1250″ | 2.625″ | WPB16T | SR16W付属 |
| UBC20 | 2.3750″ | 2.875″ | HCOM20 | SR20付属 |
| UBC24 | 2.7500″ | 3.500″ | HCOM24 | SR24付属 |
完全キットを組み立てる
カップと軸受をまとめて見積もり
適合する球面軸受とアライメントスペーサーを追加して、完全なユニボールジョイントキットを作れます。カップは溶接組み込み式ハウジング、軸受は交換可能な可動要素です。
エンジニアリングガイド
選定ガイド
01
カップ内径を軸受外径に合わせる
カップ内径を球面軸受の外径に合わせ、溶接用外径が取付部の壁に適合することを確認してください。
02
使用条件に合わせて材料を選ぶ
サスペンション強度には4130クロモリを選択。一般用途やコスト重視には炭素鋼を。カップは構造部材として恒久的に機能します。
03
スナップリングの適合を確認
スナップリング溝が軸受の保持リングと一致することを確認してください。溝と保持リングはカップに付属します。
04
球面軸受との組み合わせ
カップはハウジングのみです。可動ユニボール要素としては 球面軸受 と組み合わせてください。
産業用途
アプリケーション
溶接製作のオフロードサスペンション（コントロールアーム、ナックル）、ユニボール上部マウント、シャシーピボット、その他球面軸受用の溶接組み込みハウジング全般。
溶接製作サスペンションのコントロールアーム
カップをアッパー／ロワーコントロールアームのチューブ端に溶接することで、サスペンションストロークの繰り返しに耐える、メンテナンス可能な大アライメント角ピボットを実現します。
オフロード＆モータースポーツ
ユニボール上部マウント
純正ラバー製上部マウントを、溶接組み込み式ユニボールカップと球面軸受に置き換えることで、キャンバー応答性とメンテナンス性を向上させます。
コイルオーバー＆ストラット構成
シャシーピボット
サスペンションリンクのシャシー取付部、スキッドプレートのピボット点、荷重下で可動する必要のある構造ジョイント全般に、溶接組み込み式カップを使用します。
カスタムシャシー製作
ナックル＆ハブアセンブリ
製作されたナックルやハブキャリアに組み込み、溶接ハウジングによって高精度な軸受座を提供します。
完全カスタムサスペンション
技術＆製作ガイド
軸受を傷めずにユニボールカップをジョイントへ組み込む方法
カップはメンテナンス可能なユニボールジョイントのハウジング側です。まず溶接し、冷却してから軸受と保持リングを取り付けます。
- 空のカップを仮置きする コントロールアーム、ナックル、シャシータブに対して直角に位置合わせし、少なくとも3か所の仮付けで歪みを抑えます。
- 軸受を取り外した状態で溶接を完了する。溶接熱は軸受、ライナー、熱処理を損傷する恐れがあります。
- カップを完全に冷却する その後、内径を確認し、適合する球面軸受を圧入します。
- 付属のスナップリングを装着する 溝に装着し、軸受が引っかかりなく自由に回転することを確認します。
インターフェースを適合させる： カップ内径Bを軸受外径に、溶接用外径Dを取付部の壁に、スナップリング溝を付属の保持リングに合わせます。
メンテナンスガイド
メンテナンスと故障モード
ユニボールジョイントは メンテナンス可能な設計です。スナップリングにより、摩耗した 球面軸受 だけを交換し、溶接済みのカップはそのまま使えます。整備を続ける車両では、シールド型ジョイントに対する大きな利点です。
| 症状 | 原因 | 予防策 |
|---|---|---|
| 軸受が圧入できない／引っかかる | 溶接熱によるカップ内径の歪み | 先に仮付けし、冷めてから溶接して内径の真円度を保つ。潰れた場合は再加工 |
| 軸受がカップ内で回る／外れる | 内径と外径の不一致、またはスナップリングの欠落・寸法不足 | カップ内径を軸受外径に合わせ、付属の保持リングが溝に合うことを確認する |
| カップが溶接部で割れる | 溶込み不足／クロモリへの不適切な手順 | 全溶込み溶接。4130に適した手順（必要に応じて予熱・後熱） |
| 軸受の早期摩耗 | 荷重・粉塵に対する軸受形式の不適合 | 使用条件に応じて軸受シリーズを選定する（金属接触 vs PTFE vs シールド） |
材料の選択： サスペンション強度が求められる溶接ジョイントには4130クロモリ製カップ。コスト重視で荷重が中程度の場合は炭素鋼製カップ。カップは構造部材として恒久的に機能し、内部の軸受は摩耗・交換部品です。
よくある質問
よくあるご質問
どの軸受がどのカップに適合しますか？
上のカップ ↔ 軸受の表をご利用ください。UBC8はCOM8 / FKS8 / COM8-SSに、UBC12WはWPB12Tに、UBC16W各種はWPB16Tに、UBC20とUBC24はHCOM20とHCOM24に適合します。 球面軸受シリーズを見る →
SYZのユニボールカップの材質は何ですか？
サスペンション強度のため4130クロモリから機械加工し、一般用途向けに炭素鋼も選択できます。
スナップリングは付属しますか？
はい。保持用スナップリング溝はカップの一部で、保持リングが付属します。
ユニボールカップのサイズはどう選びますか？
カップ内径を球面軸受の外径に合わせ、溶接用外径が取付部に合うことを確認してください。カタログは10サイズで、カップ内径は1.0000〜2.7500 inchをカバーします。
球面軸受は別途必要ですか？
はい。カップはハウジングです。球面軸受を組み込んでご使用ください。詳細は 球面軸受 のページをご覧ください。
エンジニアリングツール
カップ・軸受選定のためのツール
軸受外径とカップ内径の圧入関係を推定します。
組み合わせる球面軸受の許容PV値（面圧・速度）を確認します。
