SG / HMS シリーズ
大心ずれ対応ボール内径に収まるテーパースリーブで、ボルト径を小さくしながらネックを外側へ延長します。オフロード リンクのストロークに不可欠 — サイズにより 44°〜66° の心ずれに対応。
自動車・産業用途向けの高性能スペーサー＆リデューサー
ロッドエンド スペーサー
ロッドエンド スペーサーは、マウント内でジョイントの位置を決め、ボルトに合わせて内径を調整し、大心ずれタイプではジョイントが引っかかるまでの可動範囲を拡大します。SYZ では 3 つのファミリーを製造しています。大心ずれ用スペーサー（ステンレス SG / 炭素鋼 HMS）、コーンスペーサー（SCNS/CNS）、マウントスペーサー（SCW/CW）です。標準 36 構成、ステンレスまたは亜鉛めっき炭素鋼に加え、図面に応じた特注材料・仕上げにも対応します。
3 ファミリー
SG·HMS / SCNS·CNS / SCW·CW
36 構成
ステンレス鋼・炭素鋼の型番
1/4″ – 1″
ボルト / 内径サイズ範囲
44°–66°
SG/HMS の心ずれ角
ISO 9001:2015 認証取得
CNC加工で ±0.01 mm
工場直供給
標準生産 25 日
1999 年から製造
マウント部品
ロッドエンド スペーサーとは？
小さな部品が、あらゆる組立で大きな役割を果たします。スペーサー（リデューサー、スタンドオフとも呼ばれます）は、部品間の位置合わせ、間隔、絶縁を設定する精密加工部品です。位置決めを正確に保ち、マウント全体に負荷を均等に分散し、損傷につながる金属接触を防ぎます。

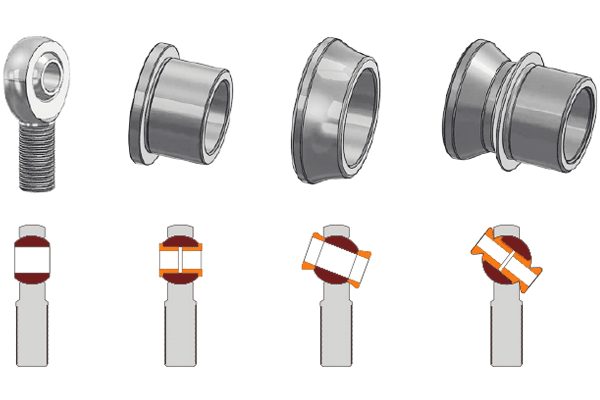

ロッドエンドでは、スペーサーは球面ボールの内径と取り付けブラケットの間に配置され、2 つの役割を果たします。ベアリングをブラケット内に位置決め・芯出しして 真っ直ぐな動きを実現するとともに、大心ずれタイプでは 傾き角を拡大し ロッドハウジングがタブに当たる前の可動範囲を広げます。動き続けるサスペンション リンクでは、2 つ目の役割こそが部品の破損を防ぎます。
引っかかりによる故障を防止： 可動域の極限（フル ドループまたはフル コンプレッション）では、標準の取付部品ではハウジング本体がブラケットに引っかかり、ねじ軸が曲がったり頭部が割れたりします。大心ずれ用スペーサーは支点面を外側へ移動させることでこれを解決します。
実際の役割
スペーサーの主要機能
位置合わせや間隔調整にとどまらず、スペーサーは機械システムの中でいくつもの異なる技術的役割を果たします。どの役割が必要かを知ることが、ファミリー選びを左右します。
正確なギャップの維持
機械部品や層の間の間隔を一定に保ち、心ずれや衝突を防ぎます。
衝撃吸収とクッション
動的な用途で振動や機械的な摩耗の低減に寄与します。
構造補強
機械構造や締結システムに剛性と強度を付与します。
内径サイズの調整
取付穴の直径を調整し、1 つのジョイントでさまざまな軸径やボルト径に対応させます。これが「リデューサー」の役割です。
角度調整 / 回転制御
専用の心ずれスペーサーは、角度補正や制御された回転オフセットを可能にし、動的な構成や芯ずれのある構成に柔軟性を与えます。
製品選定
スペーサー ファミリーを選ぶ
3 つの異なる設計。いずれも耐食性を求めるステンレス鋼製と、コスト重視の亜鉛めっき炭素鋼製を用意しています。各カードの下に完全なサイズ表を掲載しています。

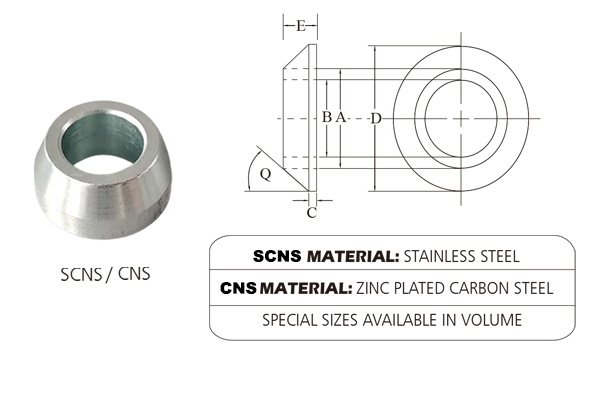

SCNS / CNS シリーズ
コーン式位置決めロッドエンド本体をブラケット内で芯出しする円錐形の位置決めスペーサー。しっかりした支持面を保ちます。コーン角はサイズにより 16°〜28°。

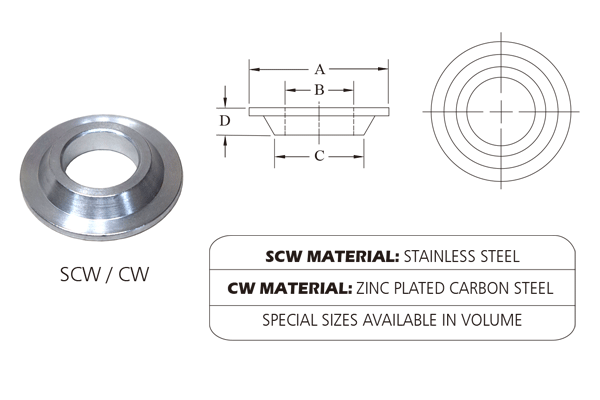

SCW / CW シリーズ
マウントスペーサー汎用構成向けのショルダー付きマウント スペーサー。ロッドエンドの芯出し、取付幅の管理、ブラケット内の隙間埋めに使用します。3 つの中で最も広いサイズ範囲です。

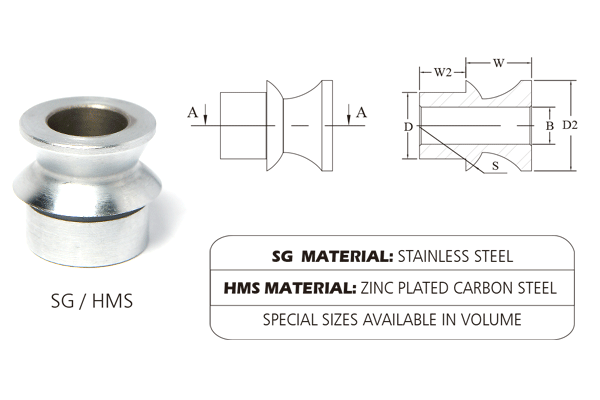

大心ずれ用スペーサー SG / HMS 16 構成 · 寸法はインチ
| 型番（ステンレス） | 型番（炭素鋼） | D +.000 −.001 | D2 ±.005 | B +.003 −.000 | W ±.005 | W2 ±.005 | 心ずれ角 | 取付全幅 |
|---|---|---|---|---|---|---|---|---|
| SG10-84 | HMS10-84 | 0.624 | 0.825 | 0.500 | 0.250 | 0.360 | 54 | 1.250 |
| SG10-813 | HMS10-813 | 0.624 | 0.875 | 0.500 | 0.837 | 0.363 | 44 | 2.425 |
| SG12-84 | HMS12-84 | 0.749 | 0.850 | 0.500 | 0.250 | 0.423 | 56 | 1.375 |
| SG12-88 | HMS12-88 | 0.749 | 0.850 | 0.500 | 0.500 | 0.423 | 58 | 1.875 |
| SG12-108 | HMS12-108 | 0.749 | 0.950 | 0.625 | 0.500 | 0.423 | 52 | 1.875 |
| SG12-812 | HMS12-812 | 0.749 | 0.950 | 0.500 | 0.775 | 0.423 | 54 | 2.425 |
| SG12-816W | HMS12-816W | 0.749 | 0.875 | 0.500 | 1.000 | 0.423 | 54 | 2.875 |
| SG14-813 | HMS14-813 | 0.874 | 1.000 | 0.500 | 0.813 | 0.423 | 52 | 2.500 |
| SG14-1010 | HMS14-1010 | 0.874 | 1.062 | 0.625 | 0.625 | 0.423 | 44 | 2.125 |
| SG14-1012 | HMS14-1012 | 0.874 | 1.000 | 0.625 | 0.775 | 0.423 | 46 | 2.425 |
| SG16-910 | HMS16-910 | 0.999 | 1.250 | 0.563 | 0.625 | 0.673 | 66 | 2.625 |
| SG16-1010 | HMS16-1010 | 0.999 | 1.250 | 0.625 | 0.625 | 0.673 | 64 | 2.625 |
| SG16-1012 | HMS16-1012 | 0.999 | 1.250 | 0.625 | 0.750 | 0.673 | 60 | 2.875 |
| SG16-1013 | HMS16-1013 | 0.999 | 1.250 | 0.750 | 0.813 | 0.673 | 60 | 3.000 |
| SG16-1210 | HMS16-1210 | 0.999 | 1.250 | 0.750 | 0.625 | 0.673 | 60 | 2.625 |
| SG16-1212 | HMS16-1212 | 0.999 | 1.250 | 0.750 | 0.750 | 0.673 | 57 | 2.875 |
HMS = 亜鉛めっき炭素鋼、SG = ステンレス鋼（オプション）。D はロッドエンドのボール内径に収まる直径、B はボルト穴、そして 取付全幅 はペアがタブ間で占める基準の総幅です。発注前にブラケットの隙間と照合してください。
コーンスペーサー SCNS / CNS 6 構成 · 寸法はインチ
| ステンレス鋼 | 炭素鋼 | A +.000 −.001 | B ±.005 | C +.003 −.000 | D ±.005 | E ±.005 | Q 角度 |
|---|---|---|---|---|---|---|---|
| SCNS5 | CNS5 | 0.412 | 5/16 | 0.083 | 0.625 | 0.312 | 22° |
| SCNS6 | CNS6 | 0.500 | 3/8 | 0.083 | 0.750 | 0.312 | 25° |
| SCNS7 | CNS7 | 0.562 | 7/16 | 0.100 | 0.750 | 0.375 | 16° |
| SCNS8 | CNS8 | 0.592 | 1/2 | 0.100 | 0.875 | 0.375 | 28° |
| SCNS10 | CNS10 | 0.750 | 5/8 | 0.100 | 1.000 | 0.375 | 28° |
| SCNS12 | CNS12 | 0.894 | 3/4 | 0.125 | 1.375 | 0.437 | 18° |
SCNS = ステンレス鋼、CNS = 亜鉛めっき炭素鋼。ロッドエンドおよび 球面軸受。標準（コーン以外）タイプのスペーサーもご用意しています。B はボルト サイズです。
マウントスペーサー SCW / CW 14 構成 · 寸法はインチ
| ステンレス鋼 | 炭素鋼 | 呼び寸法 +.000 −.001 | A ±.005 | B +.003 −.000 | C ±.005 | D ±.005 |
|---|---|---|---|---|---|---|
| SCW-8-2 | CW-8-2 | 1/2 | 0.870 | 0.510 | 0.684 | 0.230 |
| SCW-6-1 | CW-6-1 | 3/8 | 0.651 | 0.376 | 0.515 | 0.186 |
| SCW-4 | CW-4 | 1/4 | 0.700 | 0.251 | 0.331 | 0.142 |
| SCW-5 | CW-5 | 5/16 | 0.828 | 0.313 | 0.445 | 0.168 |
| SCW-6 | CW-6 | 3/8 | 0.930 | 0.376 | 0.515 | 0.184 |
| SCW-7 | CW-7 | 7/16 | 1.050 | 0.438 | 0.586 | 0.220 |
| SCW-10 | CW-10 | 5/8 | 1.420 | 0.626 | 0.839 | 0.270 |
| SCW-12 | CW-12 | 3/4 | 1.630 | 0.751 | 0.978 | 0.300 |
| SCW-8-1 | CW-8-1 | 1/2 | 0.750 | 0.510 | 0.684 | 0.230 |
| SCW-14 | CW-14 | 7/8 | 1.875 | 0.876 | 1.033 | 0.3125 |
| SCW-10-1 | CW-10-1 | 5/8 | 0.994 | 0.626 | 0.839 | 0.272 |
| SCW-12-1 | CW-12-1 | 3/4 | 1.141 | 0.751 | 0.978 | 0.302 |
| SCW-16 | CW-16 | 1.00 | 2.250 | 1.001 | 1.273 | 0.375 |
| SCW-8 | CW-8 | 1/2 | 1.240 | 0.501 | 0.684 | 0.228 |
SCW = ステンレス鋼、CW = 亜鉛めっき炭素鋼。同じ呼び寸法でもショルダー形状が異なる型が複数あります（1/2″ は SCW-8、SCW-8-1、SCW-8-2 の 3 種）。呼び寸法だけでなく、A 寸法と C 寸法で照合してください。
技術詳細
大心ずれ用スペーサーの仕組み
標準的なロッドエンドは、ハウジングが取り付けタブに接触するまで旋回します。可動域を制限しているのは通常、ベアリングではなくこの接触点です。SG/HMS スペーサーは、テーパーネックをボール内径に直接挿入してボルト接触面を外側へ押し出すことで、ハウジングが何かに触れるまでの可動範囲を大幅に広げます。
獲得できる角度はサイズ表に記載：44°〜66° SG/HMS 全範囲での実数値です。曖昧な「ハイミスアラインメント」の主張ではなく、サスペンション ジオメトリと照合できる数値です。
過酷なオフロード構成で最大可動を得るには、以下と組み合わせてください。大心ずれボール（HMBL）、または専用設計の 大心ずれ対応ロッドエンド シリーズ（HJMX、PCM、PCYM など）を選定してください。
サイズ選定ガイドと積層幅
大心ずれ用スペーサーは ペア — ボールの両側に 1 個ずつ — で使用します。以下の 3 点を一致させる必要があります。
1. ボルト サイズ はスペーサー内径（B 列）と一致させてください。2. 積層幅 — スペーサー + ボール + スペーサー — はブラケットの開口部に一致させてください。「取付全幅」列を使用します。 3. 得られる角度 はロッドエンド自体が許容する範囲内に収めてください。スペーサーはハウジングの許容を超える可動域をジョイントに与えられません。
クイック選定早見表
| シリーズ | 材料 | ボルト / 内径範囲 | 角度 |
|---|---|---|---|
| SG / HMS | ステンレス / 炭素鋼 | ボルト穴 0.500″ – 0.750″ | 44° – 66° |
| SCNS / CNS | ステンレス / 炭素鋼 | 5/16″ – 3/4″ | コーン角 16° – 28° |
| SCW / CW | ステンレス / 炭素鋼 | 呼び 1/4″ – 1″ | ストレート（該当なし） |
SG/HMS は 0.624″ – 0.999″ の直径（D 列）をボール内径に挿入します。ボルトだけでなく、取り付けるロッドエンドのボール内径と照合してください。
材料
材料と表面仕上げのオプション
標準 3 シリーズはステンレス鋼または亜鉛めっき炭素鋼で供給します。それ以外にも、スペーサーは切削加工部品なので、用途に応じて材料と仕上げを自由に選べます。
材料オプション カスタム / OEM プログラム
| 材料 | 選択のポイント |
|---|---|
| 炭素鋼 45# | 高強度でコスト効率に優れる — CNS / CW / HMS の標準材料、亜鉛めっき |
| 4130 / 4140 / 4340 | 繰り返し衝撃を受けるリンクの疲労耐性を強化 |
| SS304 / 316 / 17-4 PH | 海洋・洗浄・屋外環境での耐食性 — SG / SCNS / SCW の材料 |
| アルミニウム 6061 / 7075 | バネ下質量や回転質量が重要な場面での軽量化 |
| その他 | 真鍮、ナイロン、エンジニアリングプラスチック、チタン — プロジェクト別見積り |
表面処理オプション
| 表面処理 | 特長 |
|---|---|
| 亜鉛めっき | 防錆かつ低コスト — 炭素鋼スペーサーの標準仕上げ |
| 黒色酸化 | 防錆性を備えた美観仕上げ |
| 粉体塗装 | 耐久性向上、耐UV |
| 電着塗装（Eコート） | 均一な仕上げ、環境配慮プロセス |
| アルマイト処理 | アルミ用 — カラーの選択肢が豊富 |
亜鉛ニッケルやその他の特殊めっきも、耐食仕様に応じてご相談いただけます。
標準サイズ表を超えて： スペーサーは組立の中で最もカスタマイズしやすい部品です。必要な内径・外径・幅・材料を記した図面をお送りください。お探しの部品が実は ユニボールカップ, a ロックナット あるいは ロッドエンド スタッド の場合は、それぞれ独自のサイズ表を持つ別シリーズです。
用途

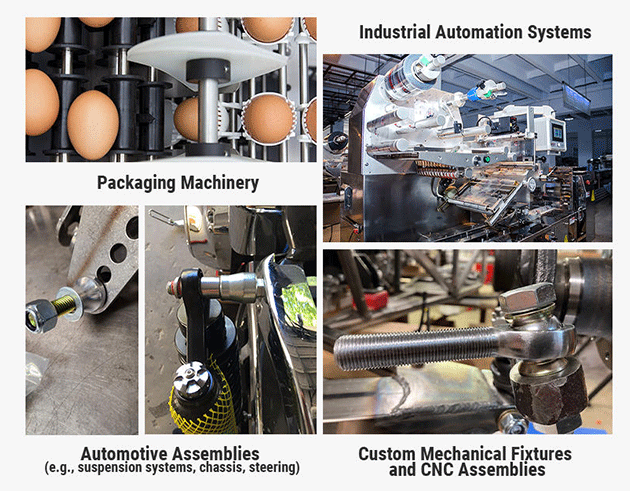

ロッドエンド スペーサーが活きる場面
ステアリング、サスペンション、機械マウントのリンケージを引っかかりなく動かし続けます。
耐食性が重要なプログラム
洗浄・海洋・屋外環境で亜鉛めっき炭素鋼では持たない場合に、SG・SCNS・SCW のステンレス版を。
私たちの強み
私たちのスペーサーが選ばれる理由

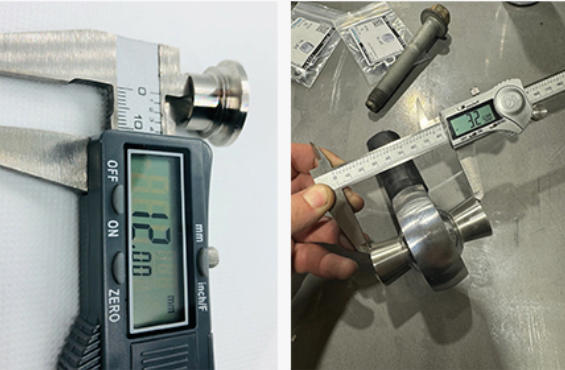

精密機械加工
公差は ±0.01 mm 以内に管理。ジョイントを真っ直ぐ収めるために、精密なスペーサー構成に実際に必要な精度です。

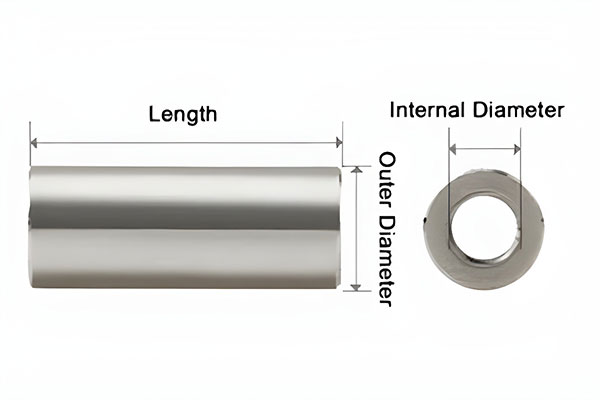

完全カスタマイズ対応
お客様の図面から製作します。材料・仕上げ・寸法をカスタム対応し、試作から量産まで一貫してサポートします。
耐久性と防錆性
SS304/316 などの耐食材料から削り出し、亜鉛めっき・アルマイト・亜鉛ニッケル皮膜などで長期防錆処理を施します。
ジョイント構成のその他の部品

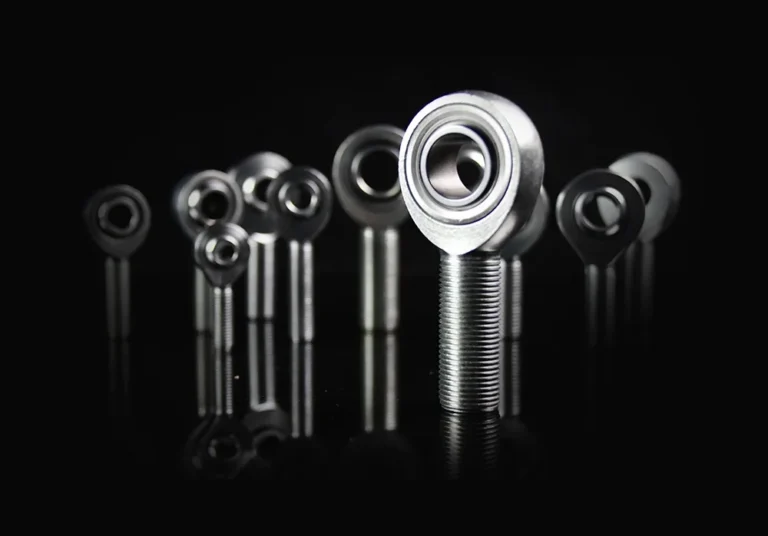

ロッドエンド & ハイムジョイント
クロモリ・炭素鋼・ステンレス・アルミの 22 シリーズ

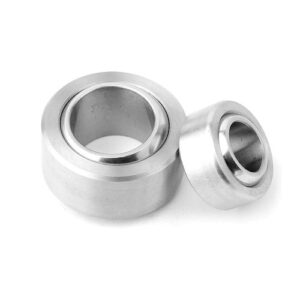

球面軸受
COM・GE・WPB・YPB の圧入式ベアリングエレメント

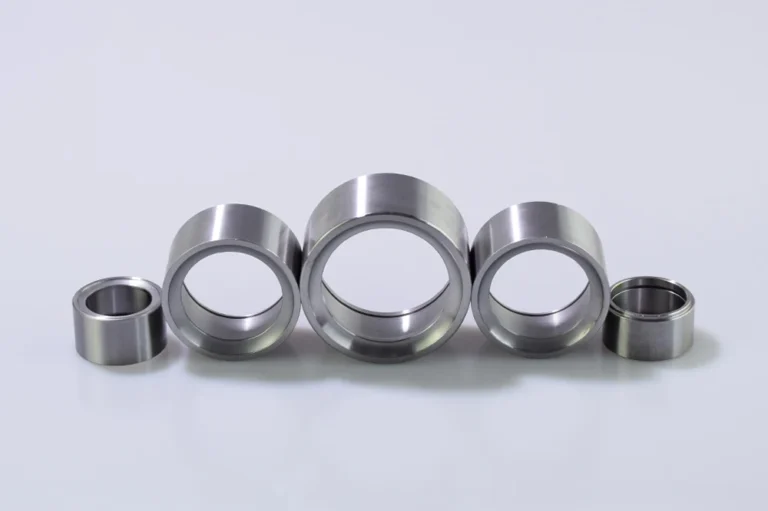

ユニボールカップ
ユニボール・大心ずれ構成向け溶接式ハウジング
スチールボール
HMBL 大心ずれボールと CBL-DP 交換用ボール

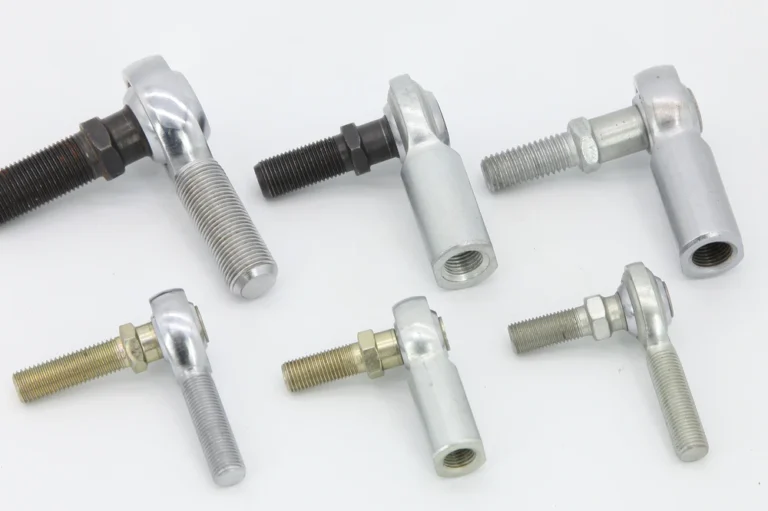

ロッドエンド スタッド
貫通穴の代わりにねじスタッド

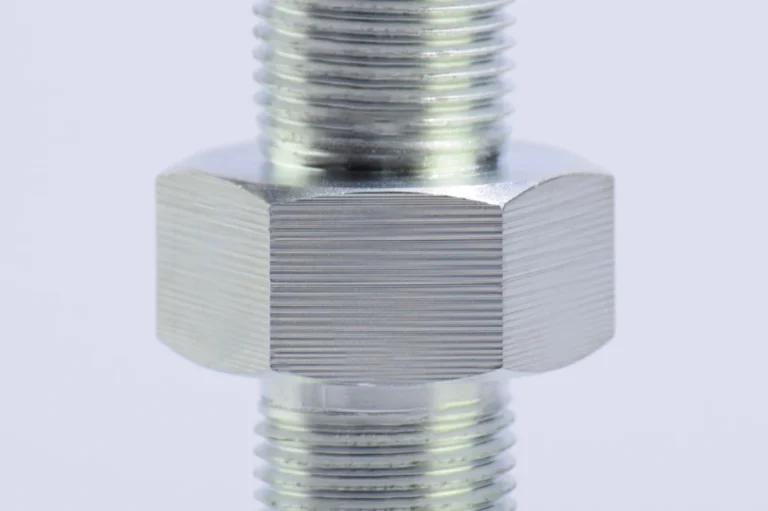

ロックナット
長さ設定を固定。右ねじ・左ねじ、インチ・メートル対応

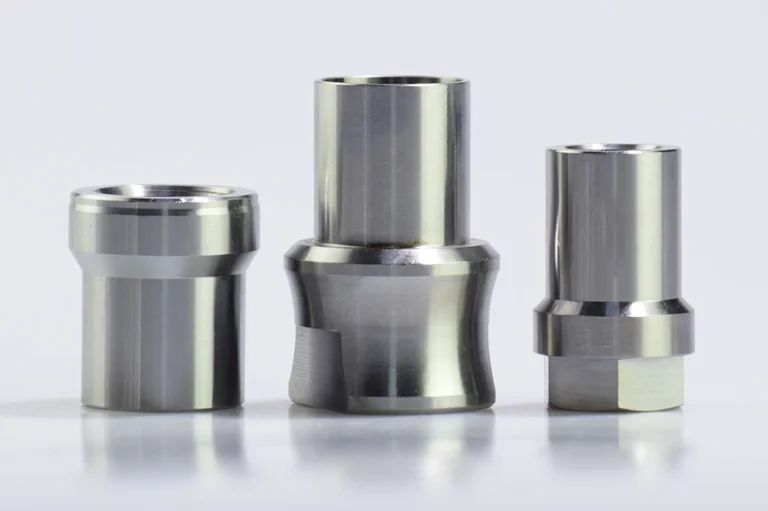

チューブアダプター & 溶接バング
リンク本体向け 4130 溶接式ねじインサート
タイロッド & ハイムステアリング
スペーサー スタックを使うステアリング リンケージとタイロッド部品

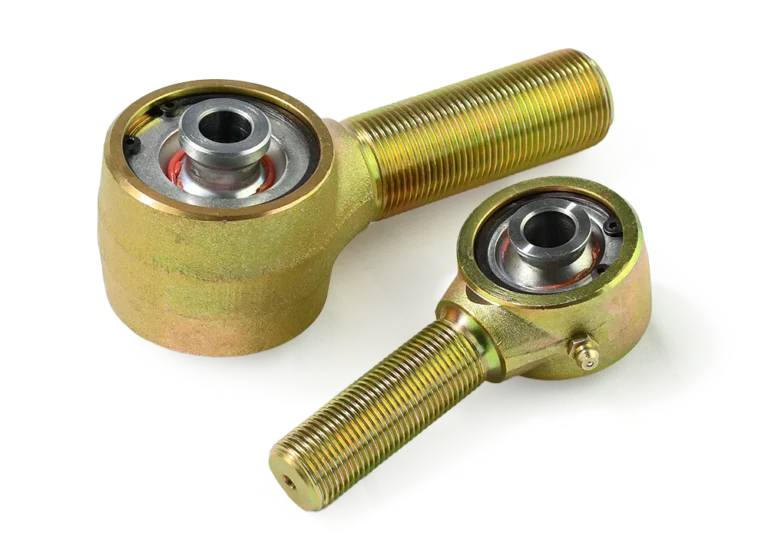

ジョニージョイント
大可動リンク向け再生式フレックスジョイント
部品を超えて
エンジニアリング・OEM・納入サポート
構想からコンテナ出荷まで。スペーサーをお客様の製品にそのまま組み込める技術・商務サポートを提供します。
エンジニアリング & 設計サポート
自信をもって組み込み・検証を進めるための技術データで開発を加速します。
- PDF データシート（全シリーズ・全サイズ）
- 3D STEP ファイルで即座に CAD 取り込み
- 2D CAD 図面（DWG、DXF）詳細設計用
OEM / ODM カスタマイズ
構想からグローバル納入まで、5 つのステージで。
- 要件分析 — 用途、性能指標、目標コスト
- 設計 & 3D モデリング — アイデアを CAD 図面・モデルへ
- 試作 & 検証 — 迅速なサンプル、嵌合・機能テスト
- 金型 & 量産 — 承認サンプルから量産へ
- 品質保証 — 全工程で検査
梱包 & サービス
安全に守られ、すぐ市場に出せる状態で製品をお届けします。
- ホワイトラベル箱梱包 — シンプルでブランド対応
- 多言語マニュアル（世界中のエンドユーザー向け）
- カスタム物流（世界中で確実なサポート）
SYZ Rod Ends について
1999 年からの精密製造
当社は、厳しい産業・自動車用途向けの耐久性と高性能を兼ね備えたカスタム金属部品を専門としています。寧波の自社工場に加え、江蘇省の 2 つの緊密な協力生産拠点が、先進の CNC 加工センター、熱処理ライン、自動検査システムを備え、ISO 9001:2015 認証（証明書番号 11425Q49262R0S）のもと、すべての部品が厳格な性能・信頼性・安全基準を満たします。
FAQ
よくある質問
ロッドエンド スペーサーの役割は？
ロッドエンドやベアリングをマウント内で位置決めし、ボルト サイズに合わせて内径を調整し、取付幅を設定します。大心ずれタイプはさらに角度方向のクリアランスを加え、取り付けタブに当たるまで傾きを大きくできます。
大心ずれ用スペーサーとは？
テーパー型のスペーサー（SG はステンレス、HMS は亜鉛めっき炭素鋼）で、ボール内径に収まり、ボルト接触面を外側へ移動させることで、標準的なマウントより大きな角度までロッドエンドを可動させます。SYZ の範囲はサイズにより 44°〜66°。ペアで使用し、ボールの両側に 1 個ずつ配置します。
SG/HMS、SCNS/CNS、SCW/CW シリーズの違いは？
役割が異なります。SG/HMS はテーパー型の大心ずれ用スペーサーで、角度が必要な場合に選びます。SCNS/CNS は 16°〜28° のコーン面でジョイントを芯出しするコーンスペーサー。SCW/CW は幅管理と内径縮小のためのストレート ショルダー型マウント スペーサーで、最も広い呼び寸法範囲（1/4″〜1″）をカバーします。
ステンレスと炭素鋼のどちら？
腐食・屋外・洗浄・海洋用途にはステンレス（SG、SCNS、SCW）。汎用で低コストなら亜鉛めっき炭素鋼（HMS、CNS、CW）。表の全型番が両材料で入手可能です。
スペーサーのサイズ選定は？
3 つの確認ポイントです。スペーサー内径を取付ボルトと合わせる。総積層寸法（スペーサー + ボール + スペーサー）がブラケット タブの隙間に収まるか確認する。得られる角度がロッドエンド ハウジングの許容内であることを確認する。全寸法は上記の表と各仕様ページに記載されています。
スペーサーは負荷容量を上げますか？
いいえ。スペーサーはベアリングの位置決め、内径調整、角度設定を行う部品です。負荷容量はロッドエンドやベアリング自体で決まります。スペーサーでボルト径を細くすると、断面が小さくなるのは ボルト 側なので、荷重に対してボルト寸法もご確認ください。
スペーサーに使える材料は？
標準 3 シリーズはステンレス鋼または亜鉛めっき炭素鋼です。カスタム・OEM プログラムでは、4130 / 4140 / 4340 合金鋼、SS304 / 316 / 17-4 PH、6061 / 7075 アルミのほか、要望に応じて真鍮、エンジニアリングプラスチック、チタンも加工します。
選べる表面仕上げは？
炭素鋼には亜鉛めっきが標準です。黒色酸化、粉体塗装、電着塗装、アルマイト処理（アルミ用）のほか、耐食仕様に応じて亜鉛ニッケルなどの特殊めっきにも対応します。
図面どおりのスペーサー製作は可能ですか？
はい。スペーサーは最もカスタマイズしやすい部品の一つです。内径・外径・幅・材料・仕上げ、または図面をお送りください。各プロジェクトは量産前に設計レビュー、試作、お客様の承認を経て進めます。
スペーサーの検査方法は？
全ロットで寸法検査を実施し、材料と仕上げに応じて硬度試験や塩水噴霧試験も行います。材質証明書や検査報告書もご請求いただけます。
他ブランドとの互換性はありますか？
SG/HMS、SCNS/CNS、SCW/CW の命名は業界の一般的な規則に沿っており、大半の標準的なロッドエンドや球面軸受に適合します。型番だけでなく、表の実寸法で照合してください。取り付けるジョイントの型番をお知らせいただければ、適合を確認します。
スペーサーのメンテナンス方法は？
ジョイントのメンテナンスのたびに点検してください。中性洗剤で清掃し、ボール当たり面やボルト穴に目に見える摩耗があるスペーサーは交換を。摩耗したスペーサーは構成内でジョイントを動かし、ロッドエンド自体の摩耗を早めます。
エンジニアリング ツール
この製品ファミリーの計算ツール
ねじ式ロッドエンドに必要な可動クリアランスを見積もります。
ピンやボルトの単面・両面せん断容量を見積もります。
ボルト締結部品の締め付けトルクを見積もります。
購入ガイド
この製品ファミリーの購入ガイド
ジョイントをマウント内で位置決めし、内径をボルト径に適合させます。
ロッドエンドと取り付けタブの間の幅、クリアランス、心ずれ空間を設定します。
