4 つの主要機能
精密な動きはジョイントから始まる
産業用ロッドエンドは小型でありながら重要な役割を担う部品です。荷重下で制御された角度可動を許容しながら、直線運動と回転運動を接続します。近代的なオートメーション システムにおいて、次の 4 つの本質的な機械機能を提供します：
主要機能 1
角度ミスアライメントの補正
アクチュエータ、シリンダー、機械組立品は完全には位置合わせできません。
設置公差がわずかでも、動作中の角度ずれを生じさせます。ロッドエンド内の球面軸受が制御された角度可動を実現し、次の問題を防ぎます：
-
リニア アクチュエータへの横荷重 -
シャフトへの曲げ応力 -
軸受の早期摩耗
主要機能 2
調整式リンケージの制御
ねじ式ロッドエンドにより、機械リンケージの長さを精密に調整できます。これにより次が可能になります：
-
アクチュエータ ストロークの微調整 -
複数の可動点間の同期 -
ベルトやチェーン システムの張力調整
主要機能 3
揺動ピボットの安定性
高サイクルのオートメーション システムでは、ピボット点は月に数千〜ときに数百万サイクル動作します。ロッドエンドはコンパクトな球面ピボットを提供し、制御された角度可動を許容しつつ、軸受面全体に一貫した荷重分布を保ちます。過酷な環境では、自己潤滑 PTFE ライナー付きロッドエンドが広く使用されます。このライナーは：
-
外部グリスなしで摩擦を低減 -
定期的な再給油を不要にする -
長いデューティ サイクルでも安定した動作性能を維持
主要機能 4
引張・圧縮荷重の伝達
オートメーション リンケージは静的荷重下で動くことはまれです。多くは繰返しの引張・圧縮荷重を受け、わずかな角度可動を伴います。ロッドエンドは次の目的で設計されています：
-
軸方向荷重を効率的に伝達する -
動的な荷重変化に対応する -
変動する力の中でも位置合わせを維持する
代表的なオートメーション用途
プロの機器ビルダー向けに設計された CNC 加工部品。すべての部品を、検証可能な寸法精度でご仕様どおりに製造します。
ロッドエンドは空圧／サーボ アクチュエータを溶接治具に接続し、繰返しの車体組立生産サイクルでも安定したクランプ力を保ちながら角度ミスアライメントを許容します。

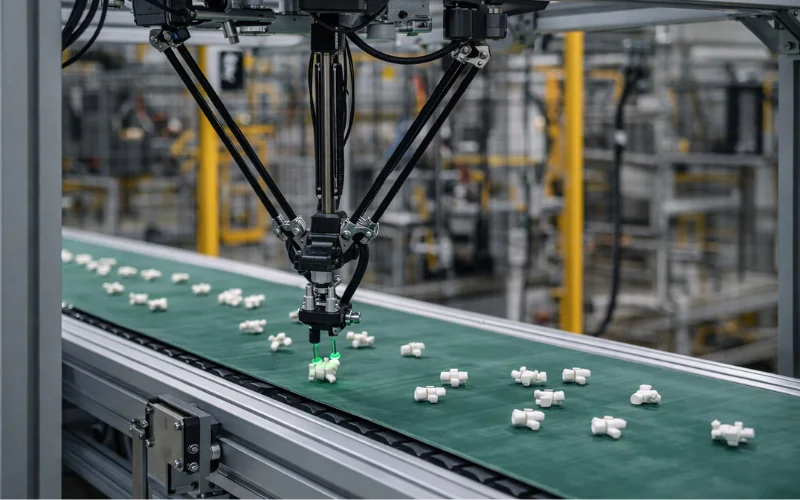

高サイクルのピック＆プレース システムでは、ロッドエンドが軽量のピボット ジョイントを提供し、高速の揺動下でも摩擦変動や位置ずれ応力を生じさせることなく精密な動きを維持します。

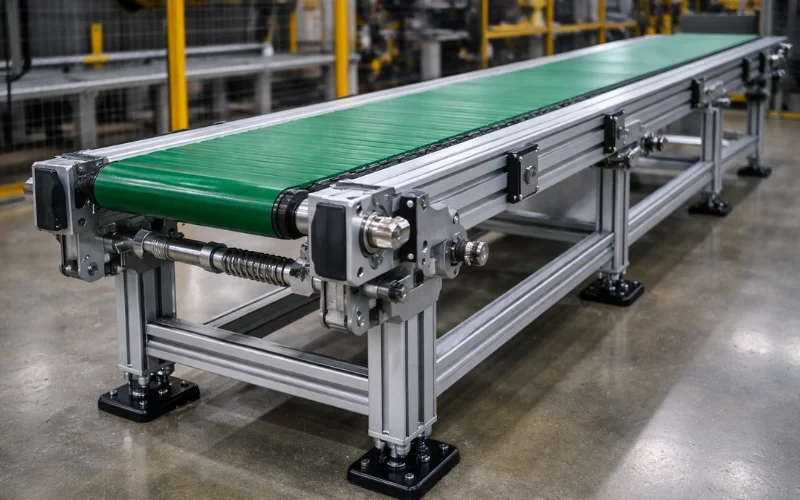

ねじ式ロッドエンドにより、コンベヤ システムの張力を精密に調整。ベルトの伸びを補正し、長い生産ラインにわたって滑らかな走行を確保します。
ロッドエンドは揺動するプッシュ アームやシール機構を安定させ、高速包装環境で摩耗を抑えながらメンテナンスフリーの動きを支えます。
バッテリー パック組立ラインでは、ロッドエンドがサーボ駆動の加圧アクチュエータを接続し、一貫した軸方向荷重伝達を保ちながら制御された角度可動を可能にします。

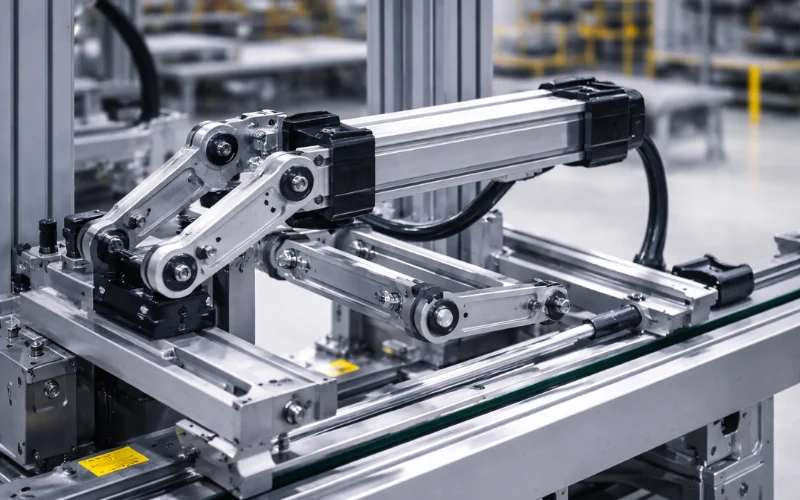

ロッドエンドは位置ずれを吸収してサーボ アクチュエータへの横荷重を防ぎ、シールを保護し、アクチュエータの寿命を延ばします。
仕分け・分岐システム
分岐アームはロッドエンドによるコンパクトなピボット安定性で、連続サイクル運転中の一貫した動きと疲労の低減を実現します。
ガントリー オートメーション システム

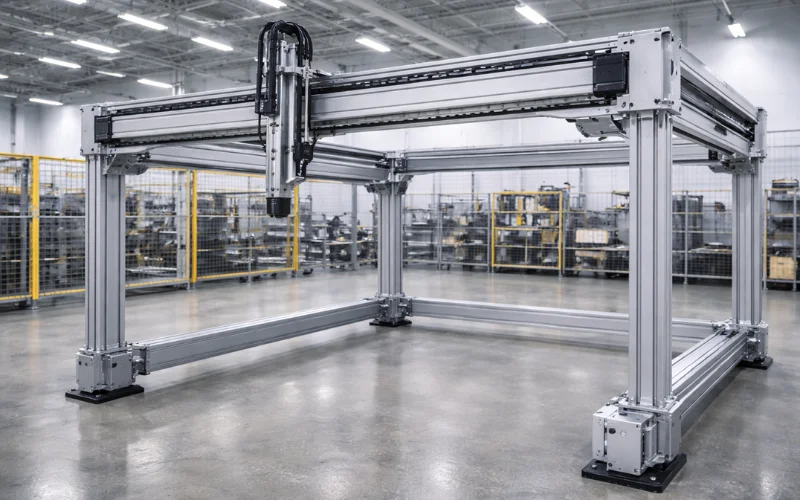

ガントリー オートメーション プラットフォームでは、ロッドエンドが調整式リンケージ構造内で軸方向荷重と小さな角度ずれを管理し、ヘビーデューティな位置決めシステムを支えます。

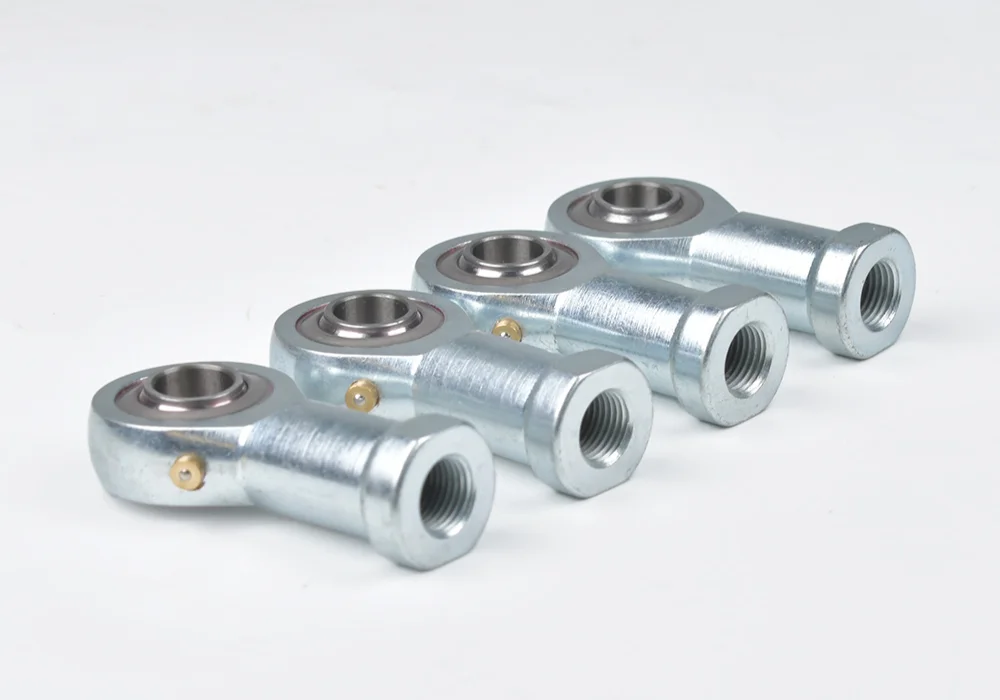

産業用ロッドエンドのオプション
ねじ
オス／メス
材料
炭素鋼、クロモリ鋼、ステンレス鋼、アルミ
構造
2 ピース、3 ピース
表面
亜鉛めっき、硬質クロムめっき、黒色酸化、ニッケルめっき、硬質アルマイトなど
潤滑
PTFE ライナー自己潤滑、給油式構成
図面から納品まで
1
設計とエンジニアリング
お客様と協力して具体的なニーズを把握し、オーダーメイドの設計をご提案します。加工前に詳細な CAD モデルを作成し、精度を担保します。
2
試作と材料選定
設計確定後、性能要件に基づいて適切な材料を選定します。量産に進む前にサンプルを製作・試験し、ロッドエンドが仕様どおりであることを確認します。
3
製造
試作の承認後、先進の CNC 加工または鍛造技術で製造を開始します。すべてのロッドエンドが要求される寸法・強度基準を満たすことを保証します。
4
品質試験と検査
すべてのロッドエンドは荷重、疲労、寸法検査を含む厳格な試験を受けます。全品質チェックに合格した製品のみが梱包・出荷され、現場での信頼性を確保します。
よくある質問
ロッドエンドはリニア アクチュエータの早期故障をどう防ぎますか？
リニア アクチュエータの故障の多くは 横荷重 です。横方向の力が内部シールを摩耗させ、リード スクリューやボールねじを損傷させます。 ロッドエンドをカップリング インターフェースとして採用すると、 球面軸受が角度ミスアライメントを吸収し（ モデルと用途により最大 15°). 。これにより横荷重が最小化され、 アクチュエータが主に軸方向の力のみを受けるようになり、 シリンダーとサーボモーターの寿命を大幅に延ばします。
2 ピースではなく 3 ピース構造を指定すべきケースは？
高精度オートメーションでは、3 ピース構造（ボディ、レース、ボール）が推奨されます。この設計はより厳しい公差と「バックラッシュゼロ」のはめあいを可能にし、デルタ ロボットや同期包装アームなど、機械的な遊びが位置決め誤差につながる用途に最適です。2 ピース設計は、精度の優先度が低くコスト効率を重視する静的リンケージや低サイクル用途に一般的に使用されます。
PTFE ライナー付きロッドエンドは高サイクル環境で本当に「メンテナンスフリー」ですか？
はい。 PTFE（テフロン）ファブリック ライナーは回転中にボール上へ自己潤滑膜を形成し、手動の給油を不要にします。 食品包装や EV バッテリー組立など「クリーン」業界では不可欠です。外部グリスは製品を汚染したり、粉塵を吸着したりする恐れがあります。
荷重伝達には炭素鋼ではなくクロモリ鋼（4130）が好まれる理由は？
炭素鋼は一般的な支持用途には十分ですが、 クロモリ鋼（4130） は、大幅に高い強度重量比と優れた耐疲労性により好まれます。 高速ピック＆プレース ロボットのような高速の引張・圧縮サイクルを伴う動的用途では、クロモリは変形することなく数百万回の荷重サイクルに耐えられますが、炭素鋼ではより早く疲労や遊びが生じます。
「長さ調整」機能は多軸同期にどう役立ちますか？
複雑な自動化組立品（ケースフォーマーなど）では、部品のわずかな製造ばらつきがタイミングに影響します。当社のロッドエンドは精密ねじシャンク（右ねじ・左ねじの両方に対応）を備え、機械を分解することなく 0.1 mm 単位でリンケージ長を微調整できます。ソフトウェアのオフセットだけでは達成できない完璧な機械同期を保証します。
特殊な検査環境向けのカスタム表面処理は可能ですか？
もちろんです。光学検査やレーザー誘導の仕分け ライン向けには、光の反射を抑えセンサー干渉を防ぐ黒色酸化仕上げをご用意しています。食品・医薬品業界の洗浄環境向けには、均一な被膜と優れた耐食性が評価される無電解ニッケルめっき、あるいはアルミ向けの硬質アルマイト処理を提供し、部品が金属粉を生産ラインに飛散させないようにします。
