JSIジャックスクリューシリーズ（インチ）
インチ JSI / JSXインチ規格のオス-オス調整器。標準炭素鋼（JSI、亜鉛メッキ）または高負荷・振動用途向けのプレミアムクロモリ鋼（JSX）。
ロッドエンドリンク用のオス-オスねじ調整器
ロッドエンド用ジャックスクリュー調整器（オス-オス）
昇降用のねじジャッキではありません。ここでいうジャックスクリューとは、両端がオスねじの調整器で、2つのメスねじロッドエンドを接続します。本体を回して組立状態のままリンクの長さを調整できます。SYZは、亜鉛メッキ炭素鋼のJSI / JSI-Mおよびクロモリ鋼のJSX / JSX-Mを、インチ10-32～1-12、メートルM5～M16の範囲で、右ねじ/左ねじのオプション付きで提供しています。
JSI / JSI-M
インチ+メートル
炭素鋼/クロモリ
JSI / JSX オプション
右ねじ・左ねじ（RH/LH）
調整可能なねじ
30 + 6
構成
ISO 9001:2015 認証取得
工場直送
36標準サイズ
インチ10-32～1-12 · メートルM5–M16
OEM級の公差
概要
ジャックスクリューとは？

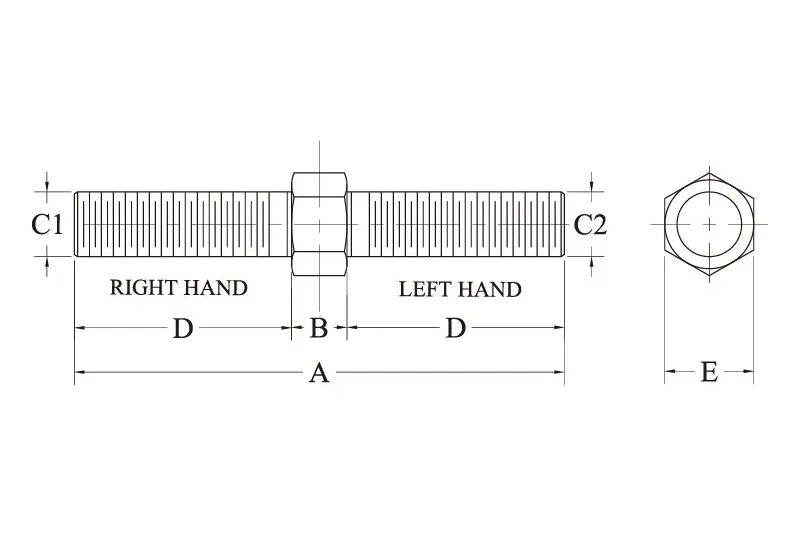

ジャックスクリューは、両端にオスねじを持つ調整器で、ロッドエンドリンクの長さを微調整するために使用されます。
各オス端にメスねじのロッドエンドをねじ込み（ロックナットで固定し）、ジャックスクリュー本体を回すことでアセンブリを伸縮できます。正確なプリロードとアライメントを実現する、フルサイズのターンバックルのコンパクトな代替品です。
ターンバックル効果：右ねじ（RH）と左ねじ（LH）の端を組み合わせることで、中央のジャックスクリュー本体を回すと両端が同時に内側または外側に移動します。これにより、リンクを機械や車両に取り付けたまま迅速な長さ調整が可能になります。
製品仕様
製品シリーズの内訳
炭素鋼および高強度合金クロモリ鋼の2種類を、インチ規格とメートル規格の両方でご用意しています。
JSI-Mジャックスクリューシリーズ（メートル）
メートル JSI-M / JSX-Mメートル規格のオス-オス調整器。亜鉛メッキ炭素鋼（JSI-M）または高強度クロモリ（JSX-M）で、ヨーロッパのメートル規格アセンブリ向けにご用意。
選定・サイズガイド
- • インチ規格アセンブリ：JSI（炭素鋼）またはJSX（クロモリ、高強度）を選択してください。
- • メートル規格アセンブリ：JSI-M（炭素鋼）またはJSX-M（クロモリ）を選択してください。
- • ねじとロックナット：ロッドエンドに合わせてねじサイズと方向を選定してください。必ずロックナットを追加して、設定を振動に対して確実に固定してください。
リンクの構成
適切なリンク調整器を選ぶ
本ページではオス-オスタイプのジャックスクリューを扱います。ターンバックルやチューブアダプタとの詳細な比較は、以下のページでご確認いただけます。ターンバックル・六角バー調整器のページ.
ジャックスクリュー：オス-オス
メスねじのロッドエンドロッドエンドが両端の露出部にねじ込まれます。コンパクトな長さ調整と中央本体へのアクセスが重要な場合に使用します。
メス-メスタイプの本体が必要ですか？
次をご使用ください：ターンバックル／六角バー調整器ファミリー（オスのロッドエンドを中空本体にねじ込む場合）、またはチューブアダプタファミリー（調整器を構造用チューブに溶接する場合）。
用途
ジャックスクリューが活躍する場面
高負荷リンクシステムのための精密な長さ微調整。
アライメントとプリロード
スタビライザーリンク、農業機具のリンク、そして幾何学が重要な制御リンクの微調整。
モータースポーツ用サスペンション
クロモリ製JSXシリーズは、レースカーのサスペンション調整リンク、ステアリングタイロッド、調整式コントロールアームに最適です。
機械の制御機構
コンベヤ設備や包装機械におけるアクチュエータのロッド長調整と機械リンクの設定。
FAQ
よくあるご質問
ジャックスクリューは何に使用されますか？
ロッドエンドリンクの長さを調整するために使用します。ジャックスクリューの各オス端にメスねじのロッドエンドをねじ込み、中央の本体を回してアセンブリを伸縮させ、その後ロックナットで固定します。
炭素鋼製またはクロモリ製のジャックスクリュー？
一般産業用調整器には標準炭素鋼（亜鉛メッキ）のJSI/JSI-Mを、より高負荷のサスペンションやステアリング用途には高強度クロモリ鋼のJSX/JSX-Mをご用意しています。
ジャックスクリューとターンバックルの違いは何ですか？
ジャックスクリューはコンパクトなオス-オス型調整器（ロッドエンドをその上にねじ込みます）。ターンバックルはメス-メスの中空本体（ロッドエンドをその中にねじ込みます）です。どちらも右ねじと左ねじを組み合わせ、車両に取り付けたまま調整できます。
ジャックスクリューはインチ規格とメートル規格の両方で入手できますか？
はい。インチ規格のJSIは10-32～1-12の30標準サイズに対応し、メートル規格のJSI-MはM5×0.8～M16×2.0の6サイズに対応しています。
ジャックスクリューにはロックナットが必要ですか？
はい。ロッドエンドをジャックスクリュー本体に対して固定するため、両端にロックナットが必要です。なければ振動でねじが緩み、リンクの長さが変わって関節部が弱ります。
