JMX(-T)／JFX(-T) シリーズ — 3 ピース精密クロモリ ロッドエンド
JMX(-T)・JFX(-T) シリーズ
3 ピース精密クロモリ ロッドエンド
3 ピース精密設計・熱処理 4130 クロモリ・PTFE ライナー選択可
25
オス ロッドエンドの選択肢
14
メス ロッドエンドの選択肢
ブランド互換性
クロス検索
全仕様範囲
仕様で検索

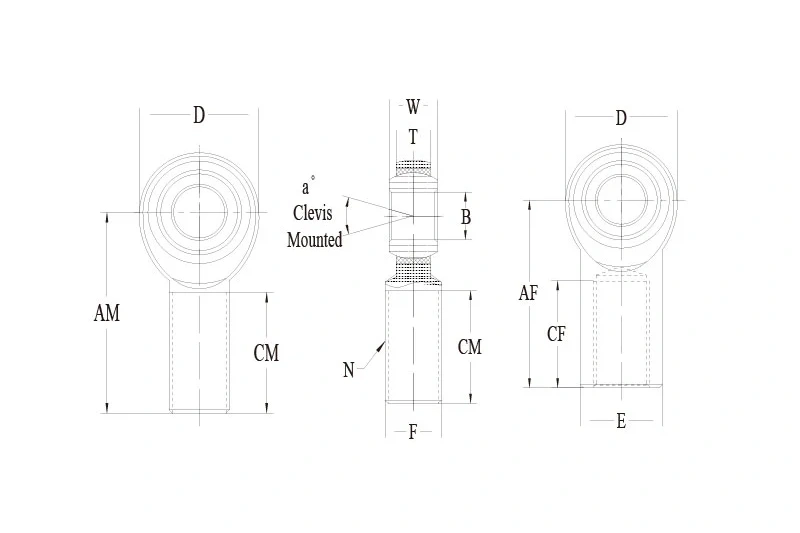

| タイプ | 品番（右ねじ） | 品番（左ねじ） | B | D | N | W | T | AM | CM | A° | 静的 | 重量 | 数量 | 操作 | 詳細 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| オス | JMXR3(T) | JMXL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | — | 1.250 | 0.750 | 13 | 2851 | 0.030 | 詳細を見る | ||
| オス | JMXR7(T) | JMXL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.437 | — | 2.125 | 1.375 | 14 | 10285 | 0.160 | 詳細を見る | ||
| オス | JMXR12(T) | JMXL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | — | 2.875 | 1.750 | 14 | 28081 | 0.600 | 詳細を見る | ||
| オス | JMXR20(T) | JMXL20(T) | 1.2500 | 2.950 | 1 1/4-12 | 1.375 | 1.000 | — | 4.500 | 2.500 | 11 | 107182 | 2.736 | 詳細を見る | ||
| メス | JFXR3(T) | JFXL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | — | 1.062 | 0.562 | 13 | 3327 | 0.040 | 詳細を見る | ||
| メス | JFXR7(T) | JFXL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.437 | — | 1.812 | 1.062 | 14 | 10285 | 0.200 | 詳細を見る | ||
| メス | JFXR16(T) | JFXL16(T) | 1.0000 | 2.750 | 1 1/4-12 | 1.375 | 1.000 | — | 4.125 | 2.125 | 17 | 76200 | 2.280 | 詳細を見る | ||
| メス | JFXR24-1(T) | JFXL24-1(T) | 1.5000 | 3.500 | 1 1/2-12 | 1.312 | 1.125 | — | 5.375 | 2.625 | 6.5 | 138800 | 6.500 | 詳細を見る |
技術仕様
- ボール： 52100 軸受鋼、精密研削・熱処理・硬質クロムめっきで、高荷重と耐摩耗性に対応します。
- レース： 合金鋼・熱処理。PTFE ライナーと亜鉛めっきを選択でき、長寿命を実現します。
- ボディ： 4130 クロモリ鋼、熱処理・銀色亜鉛めっき仕上げで、精密リンケージ用途に対応します。
備考
- スタッド構成の選択肢： 接尾辞に「S」を追加（例：JMXR12S）。
- メートル サイズ対応： JMX-M／JFX-M シリーズをご覧ください。
- テフロン ライナー： 接尾辞に「T」を追加（例：JMXR12T）。
- 表面仕上げの選択： 硬質クロムめっき研磨仕上げも選択可能です。
