HJMX(-T) Series — Heavy Duty High Misalignment Rod Ends
HJMX(-T) Series
Heavy Duty High Misalignment Rod Ends
3-Piece Precision Design · Heat Treated 4130 Chromoly · Chrome Plated Body · PTFE Lined
5
標準サイズ
4
Heavy Duty Shank Sizes
SYZ 品番
任意の SYZ 品番
任意の B
任意の N

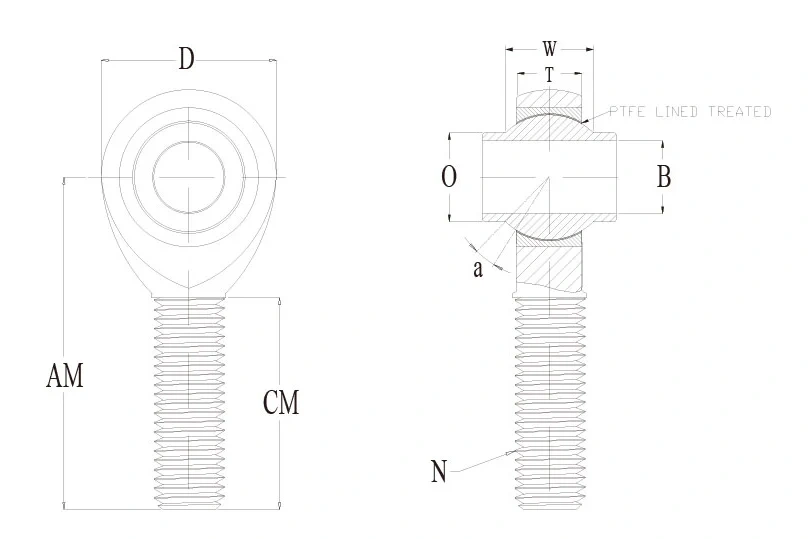

| タイプ | ポリウレタン | Bore x Thd. | B | D | N | W | T | 静止半径荷重 | 標準仕上げ | 任意の a° | O | A° | 荷重 | 重量 | オス | オス | 追加 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | HJMX-6(T) | 3/8×3/8-24 | 0.3750 | 1.125 | 3/8-24 | 0.813 | 0.355 | 0.781 | 2.125 | 1.281 | 0.512 | 22 | 11410 | 0.12 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 規格 | HJMX-7(T) | 7/16×7/16-20 | 0.4375 | 1.312 | 7/16-20 | 0.875 | 0.355 | 0.875 | 2.438 | 1.468 | 0.618 | 21 | 15760 | 0.23 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 規格 | HJMX-10(T) | 5/8×5/8-18 | 0.6250 | 1.750 | 5/8-18 | 1.200 | 0.577 | 1.250 | 2.875 | 1.687 | 0.856 | 19 | 28110 | 0.57 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| 規格 | HJMX-12(T) | 3/4×3/4-16 | 0.7500 | 1.500 | 3/4-16 | 1.280 | 0.630 | 1.375 | 3.375 | 2.000 | 0.970 | 19 | 38707 | 0.82 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | ||
| ヘビーデューティ | HJMX6-7(T) | 0.3750 | 1.125 | 7/16-20 | 0.813 | 0.355 | 0.781 | 2.125 | 1.281 | 0.512 | 22 | 16985 | 0.16 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | |||
| ヘビーデューティ | HJMX7-8(T) | 0.4375 | 1.312 | 1/2-20 | 0.875 | 0.355 | 0.875 | 2.438 | 1.468 | 0.618 | 21 | 19025 | 0.25 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | |||
| ヘビーデューティ | HJMX8-10(T) | 0.5000 | 1.500 | 5/8-18 | 0.937 | 0.411 | 1.000 | 2.625 | 1.562 | 0.730 | 20 | 25277 | 0.39 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 | |||
| ヘビーデューティ | HJMX10-12(T) | 0.6250 | 1.750 | 3/4-16 | 1.200 | 0.577 | 1.250 | 2.875 | 1.687 | 0.856 | 20 | 44650 | 0.60 | 52100 軸受鋼、精密研削・熱処理・硬質クロムめっき仕上げで、滑らかな可動と長寿命を実現します。 |
レース：
- 射出成形、PTFE 入り強化ナイロン。 52100 Bearing Steel, precision ground, heat-treated, and Hard Chrome Plated for high-load wear resistance.
- 4130 クロモリ鋼、熱処理、硬質クロムめっき。 Stainless Steel race with PTFE lined option for precise articulation and improved service life.
- スタッド構成の選択肢： 4130 Chromoly, heat treated, chrome plated, and PTFE lined for heavy-duty high misalignment performance.
備考
- 16 ページの MXM・MXF シリーズをご覧ください。 Add «S» to suffix when applicable.
- ステンレス鋼も選択可能。表面仕上げの選択：
- 硬質クロムめっき研磨仕上げも選択可能です。 Add «T» to suffix for PTFE lined versions.
- 仕様表から品目を追加 → 見積りのために送信お名前
