JM(-T)／JF(-T) シリーズ — 3 ピース精密炭素鋼ロッドエンド
JM(-T)・JF(-T) シリーズ
3 ピース精密炭素鋼ロッドエンド
3 ピース精密設計・炭素鋼ボディ・PTFE ライナー選択可
25
オス ロッドエンドの選択肢
14
メス ロッドエンドの選択肢
ブランド互換性
クロス検索
全仕様範囲
仕様で検索

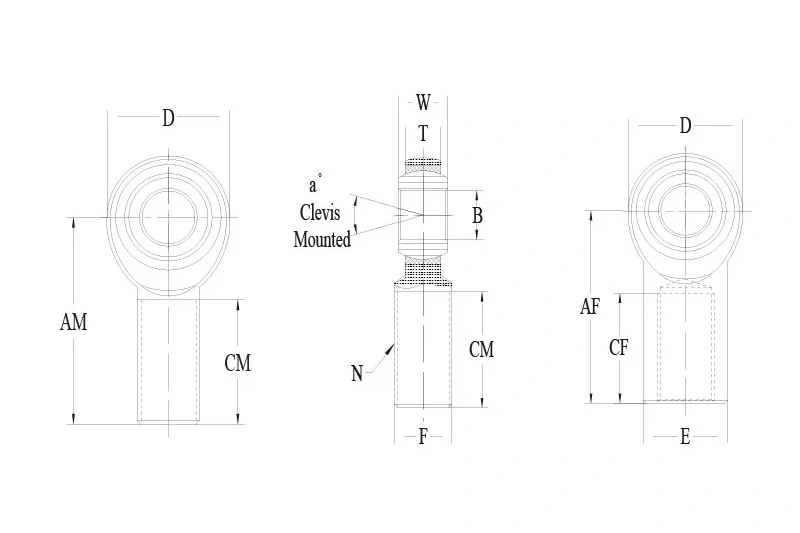

| タイプ | 品番（右ねじ） | 品番（左ねじ） | B | D | N | W | T | AM | CM | A° | 静的 | 重量 | 数量 | 操作 | 詳細 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| オス | JMR2(T) | JML2(T) | 0.1250 | 0.500 | 6-32 UNC | 0.250 | 0.187 | — | 0.937 | 0.562 | 16 | 500 | 0.013 | 詳細を見る | ||
| オス | JMR6-7(T) | JML6-7(T) | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | — | 2.125 | 1.375 | 10 | 7180 | 0.160 | 詳細を見る | ||
| オス | JMR12-14(T) | JML12-14(T) | 0.7500 | 2.000 | 7/8-14 | 0.875 | 0.687 | — | 3.375 | 1.875 | 12 | 22843 | 0.920 | 詳細を見る | ||
| オス | JMR20(T) | JML20(T) | 1.2500 | 2.950 | 1 1/4-20 | 1.375 | 1.000 | — | 4.500 | 2.500 | 11 | 43541 | 2.736 | 詳細を見る | ||
| メス | JFR2(T) | JFL2(T) | 0.1250 | 0.500 | 6-32 UNC | 0.250 | 0.187 | — | 0.812 | 0.437 | 16 | 1210 | 0.019 | 詳細を見る | ||
| メス | JFR6(T) | JFL6(T) | 0.3750 | 1.000 | 3/8-24 | 0.500 | 0.406 | — | 1.625 | 0.937 | 12 | 3915 | 0.150 | 詳細を見る | ||
| メス | JFR14(T) | JFL14(T) | 0.8750 | 2.000 | 7/8-14 | 0.875 | 0.765 | — | 3.375 | 1.875 | 7 | 18476 | 1.030 | 詳細を見る | ||
| メス | JFR20(T) | JFL20(T) | 1.2500 | 2.750 | 1 1/4-12 | 1.375 | 1.000 | — | 4.125 | 2.125 | 11 | 40893 | 2.125 | 詳細を見る |
技術仕様
- ボール： 52100 軸受鋼、精密研削・熱処理・硬質クロムめっきで、高荷重と耐摩耗性に対応します。
- レース： 合金鋼に PTFE ライナー選択可。低摩擦・メンテナンス軽減を実現します。
- ボディ： 炭素鋼・黄色亜鉛めっきで、産業・モータースポーツ リンケージに信頼性を提供します。
備考
- スタッド構成の選択肢： 接尾辞に「S」を追加（例：JMR12S）。
- メートル サイズ対応： JM-M／JF-M シリーズをご覧ください。
- テフロン ライナー： 接尾辞に「T」を追加（例：JMR12T）。
- 表面仕上げの選択： 銀色亜鉛めっきも選択可能です。
