産業用溶接式ボールジョイント
ヘビーデューティ溶接式球面ジョイント
炭素鋼ハウジング・焼入れボール・ショルダー有無の選択・強度データ付き
29
対応サイズ
2
メインビュー
全仕様範囲
仕様で検索

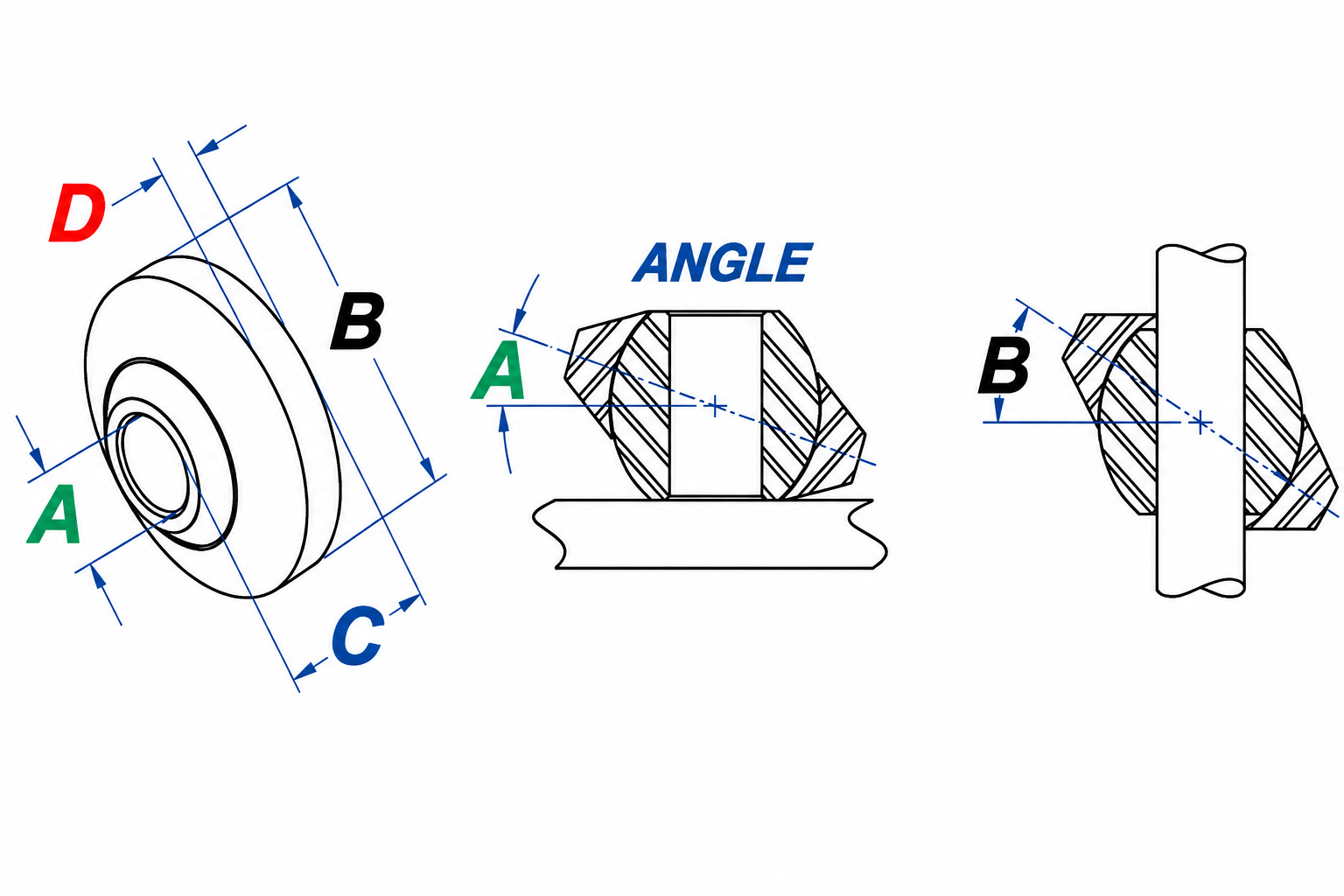

| タイプ | 品番 ID | ピンサイズ | リテーナ外径 B | ボール幅 C | リテーナ幅 D | 角度 A | 角度 B | リテーナの極限強度 | ボール押し出し力 | 数量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ショルダーなし | SYZ-HSB-NS001 | 0.5 | 2 | 1 | 3/8 | 11 | 40 | 20000 | 14600 | ||
| ショルダーなし | SYZ-HSB-NS002 | 0.62 | 2 | 1 | 3/8 | 11 | 33 | 20000 | 14600 | ||
| ショルダーなし | SYZ-HSB-NS003 | 0.62 | 2.25 | 1 | 3/8 | 10 | 35 | 45000 | 17100 | ||
| ショルダーなし | SYZ-HSB-NS004 | 0.75 | 2 | 1 | 3/8 | 11 | 26 | 20000 | 14600 | ||
| ショルダーなし | SYZ-HSB-NS005 | 0.75 | 2.25 | 1 | 3/8 | 10 | 28 | 45000 | 17100 | ||
| ショルダーなし | SYZ-HSB-NS006 | 0.75 | 2.25 | 1.38 | 9/16 | 17 | 30 | 32800 | 26200 | ||
| ショルダーなし | SYZ-HSB-NS007 | 0.75 | 2.25 | 1.38 | 3/8 | 17 | 32 | 52000 | 28500 | ||
| ショルダーなし | SYZ-HSB-NS008 | 0.87 | 2.5 | 1.38 | 3/8 | 17 | 27 | 32800 | 26200 | ||
| ショルダーなし | SYZ-HSB-NS009 | 0.87 | 2.5 | 1.38 | 3/8 | 17 | 26 | 52000 | 28500 | ||
| ショルダーなし | SYZ-HSB-NS010 | 1 | 2 | 1 | 3/8 | 11 | 17 | 20000 | 14600 | ||
| ショルダーなし | SYZ-HSB-NS011 | 1 | 2.25 | 1 | 3/8 | 10 | 19 | 45000 | 17100 | ||
| ショルダーなし | SYZ-HSB-NS012 | 1 | 2.75 | 1.75 | 7/8 | 17 | 26 | 40500 | 35100 | ||
| ショルダーなし | SYZ-HSB-NS013 | 1 | 3.12 | 1.75 | 9/16 | 15 | 31 | 78900 | 46000 | ||
| ショルダーなし | SYZ-HSB-NS014 | 1.12 | 2.75 | 1.38 | 11/16 | 10 | 30 | 35500 | 35100 | ||
| ショルダーなし | SYZ-HSB-NS015 | 1.12 | 2.75 | 1.75 | 13/16 | 17 | 28 | 40500 | 35100 | ||
| ショルダーなし | SYZ-HSB-NS016 | 1.12 | 3.12 | 1.38 | 3/8 | 11 | 32 | 50000 | 23700 | ||
| ショルダーなし | SYZ-HSB-NS017 | 1.12 | 3.12 | 1.75 | 9/16 | 15 | 25 | 78900 | 46000 | ||
| ショルダーなし | SYZ-HSB-NS018 | 1.25 | 2.75 | 1.75 | 7/8 | 17 | 25 | 40500 | 35100 | ||
| ショルダーなし | SYZ-HSB-NS019 | 1.25 | 3.12 | 1.75 | 9/16 | 15 | 24 | 78900 | 35100 | ||
| ショルダーなし | SYZ-HSB-NS020 | 1.43 | 3.5 | 1.75 | 1/2 | 13 | 24 | 82400 | 40200 | ||
| ショルダーなし | SYZ-HSB-NS021 | 1.43 | 3.5 | 1.75 | 1/2 | 13 | 23 | 82400 | 40200 | ||
| ショルダーなし | SYZ-HSB-NS022 | 1.43 | 4 | 1.75 | 5/8 | 13 | 23 | 135000 | 47900 | ||
| ショルダーなし | SYZ-HSB-NS023 | 1.5 | 4.5 | 2.5 | 1 | 20 | 33 | 162000 | 68600 | ||
| ショルダーなし | SYZ-HSB-NS024 | 1.75 | 4.5 | 2.5 | 11/16 | 20 | 28 | 162000 | 68600 | ||
| ショルダーなし | SYZ-HSB-NS025 | 2 | 4.5 | 2.25 | 1 | 14 | 22 | 162000 | 68600 | ||
| ショルダー付き | SYZ-HSB-S001 | 0.75 | 2 | 1.75 | 3/8 | 17 | 0 | 20000 | 14600 | ||
| ショルダー付き | SYZ-HSB-S002 | 0.75 | 2.25 | 1.75 | 3/8 | 15 | 0 | 45000 | 17100 | ||
| ショルダー付き | SYZ-HSB-S003 | 1.25 | 3.5 | 2 | 1/2 | 20 | 0 | 82400 | 40200 | ||
| ショルダー付き | SYZ-HSB-S004 | 1.25 | 4 | 2 | 5/8 | 18 | 0 | 135000 | 47900 |
技術仕様
- リンケージ、コントロールアーム、シリンダー接続、クレビス組立品、組込みモーション システム向けの溶接可能な球面ジョイント部品。
- ショルダー付き／なしの両構成で、サイズ表に荷重関連の強度値を記載しています。
- カタログの材質カードには、45# 炭素鋼亜鉛めっきハウジング、52100 軸受鋼／熱処理・硬質めっきを施した 45# 炭素鋼ボール、金属接触構造が記載されています。
備考
- リテーナ幅 D の OCR 修正後、CSV の値をカタログのスクリーンショットと突き合わせて再確認しました。
- グリスニップル、給油穴、リテーナ溝、無地仕上げ、硬質クロムめっき、亜鉛めっきなどのオプションは、特注のお問い合わせでご相談いただけます。
