ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

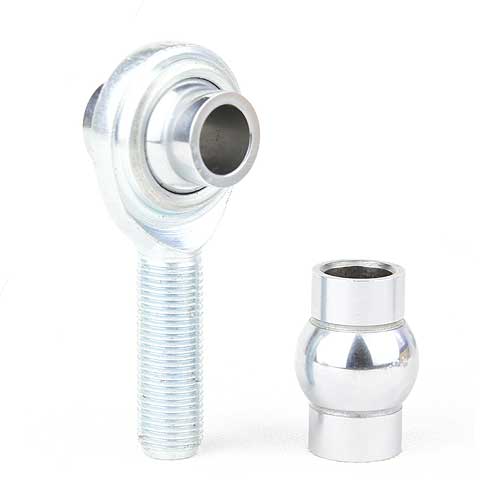

カスタム PCYM 付き 大心ずれ角 スチール ボール オス ローズジョイント
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
- Email Us [email protected] to Get a Latest Price or a Sample
We are a Professional Manufacturer and Accept Special Request.
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
カスタム PCYM 付き 大心ずれ角 スチール ボール オス ローズジョイント 概要
大角度ミスアライメント対応・特注PCYMスチールボールおねじロッドエンド
サイズ表：
| PCYM-T ロッドエンド 右ねじ 左ねじ 品番 品番 |
B 径 +0.0025 -0.0005 | D 径 +0.010 -0.010 | W 幅 +0.005 -0.005 | T 参考
|
AM 長さ +0.015 -0.015 | N ねじ UNF 3A | CM 長さ +0.062 -0.031 | a° ミスアライメント角 参考 | 静定格ラジアル荷重 | 概算重量 (lb) | |
| PCYMR6T | PCYML6T | 0.3750 | 1.125 | 0.875 | – | 2.125 | 3/8-24 | 1.375 | 55 | 11,050 | 0.14 |
| PCYMR7T | PCYML7T | 0.4375 | 1.312 | 1.000 | – | 2.438 | 7/16-20 | 1.500 | 58 | 14,449 | 0.22 |
| PCYMR8T | PCYML8T | 0.5000 | 1.500 | 1.250 | – | 2.625 | 1/2-20 | 1.625 | 65 | 16,240 | 0.33 |
| PCYMR8-10T | PCYML8-10T | 0.5000 | 1.750 | 1.250 | – | 2.875 | 5/8-18 | 1.750 | 65 | 24,158 | 0.44 |
| PCYMR10T | PCYML10T | 0.6250 | 1.750 | 1.375 | – | 2.875 | 5/8-18 | 1.750 | 64 | 21,219 | 0.51 |
| PCYMR10-12T | PCYML10-12T | 0.6250 | 2.000 | 1.375 | – | 3.375 | 3/4-16 | 2.000 | 64 | 30,290 | 0.68 |
| PCYMR12T | PCYML12T | 0.7500 | 2.000 | 1.500 | – | 3.375 | 3/4-16 | 2.000 | 61 | 29,127 | 0.79 |
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
