ロッドエンド・ハイムジョイント

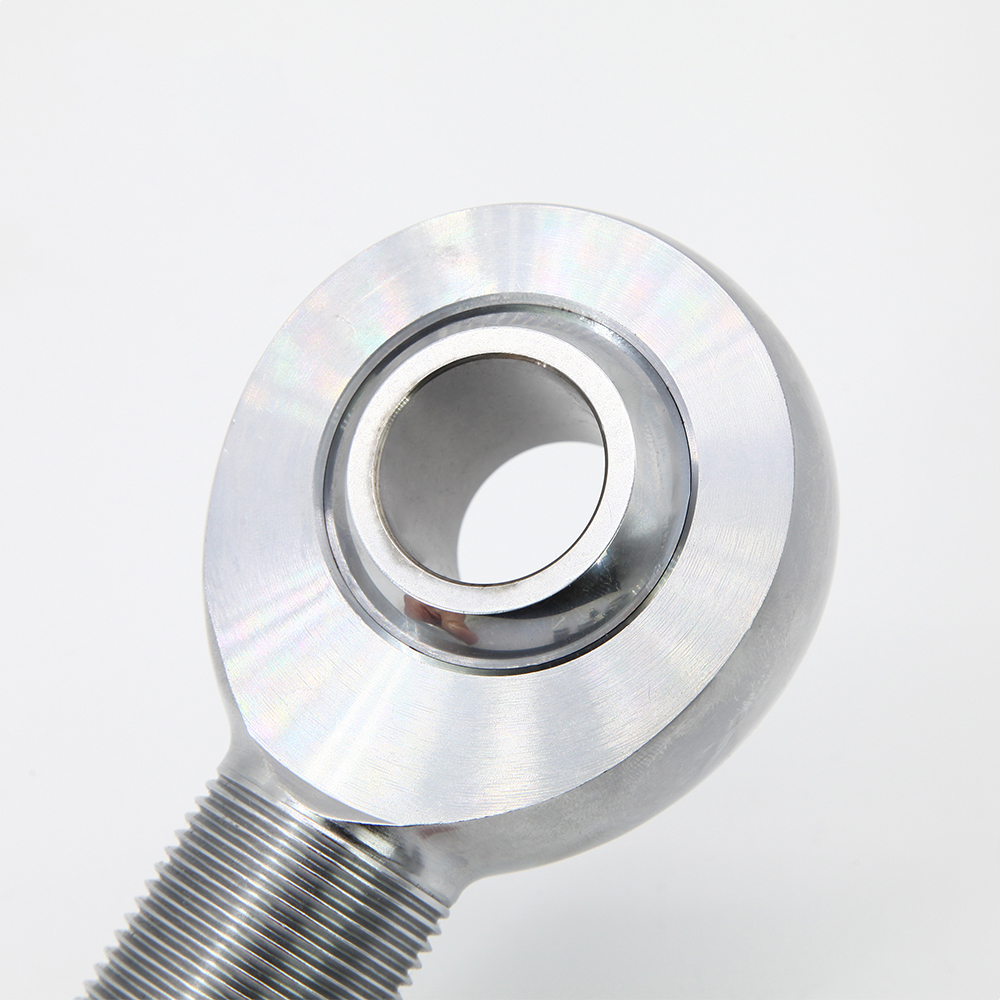

ヘビーデューティクロモリ鋼ローダースロット軸受球面ロッドエンド

Name: ヘビーデューティ クロモリ鋼 ローダースロット 軸受 球面ロッドエンド
Brand: SYZ Rod Ends
Availability: InStock

✓ ISO 9001 認証取得

✓ SGS 審査済み

✓ 26 年以上の工場実績

✓ OEM / ODM 対応

Type: Male/Female Thread: Right/Left Regular Size: Male Type from XM3-XM32/Female Type from XF3-XF16 Inch Size and Metric Size Both Available Custom Option: Material/Size/Stud Configurations

見積もりを依頼 →

⚡ 通常 24 時間以内にご返信します

MOQ：50 pcs / model

納期：7–15 days

サンプル：無料（送料別）

お支払い：T/T · PayPal · L/C

概要

ヘビーデューティクロモリ鋼ローダースロット軸受球面ロッドエンド概要

XMロッドエンド情報
ねじ：右／左
標準サイズ：雄ねじ XM3-XM32／雌ねじ XF3-XF16
インチサイズとメートルサイズの両方に対応
特注オプション：材質／サイズ／スタッド構成
カスタマイズ対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始

XM・XF寸法表

MALE ROD END
RH. MALE ROD END
LH. B D W T BALL AF N CF a° STATIC LBS

XMR3 XML3 0.19 0.625 0.312 0.25 0.437 1.25 Oct-32 0.75 13 2,851 0.03

XMR3-4 XML3-4 0.19 0.75 0.312 0.25 0.437 1.562 1/4/2028 1 10 5,260 0.04

XMR4 XML4 0.25 0.75 0.375 0.281 0.5 1.562 1/4/2028 1 16 5,260 0.04

XMR4-5 XML4-5 0.25 0.875 0.375 0.281 0.5 1.875 5/16/2024 1.25 13 8,452 0.07

XMR5 XML5 0.3125 0.875 0.437 0.344 0.625 1.875 5/16/2024 1.25 14 7,639 0.07

XMR5-6 XML5-6 0.3125 1 0.437 0.344 0.625 1.938 3/8/2024 1.25 12 12,978 0.11

XMR6 XML6 0.375 1 0.5 0.406 0.719 1.938 3/8/2024 1.25 12 9,544 0.11

XMR6-7 XML6-7 0.375 1.125 0.5 0.406 0.719 2.125 7/16/2020 1.375 10 17,508 0.15

XMR7 XML7 0.4375 1.125 0.562 0.437 0.812 2.125 7/16/2020 1.375 14 10,285 0.15

XMR7-8 XML7-8 0.4375 1.312 0.562 0.437 0.812 2.438 1/2/2020 1.5 12 23,452 0.24

XMR8 XML8 0.5 1.312 0.625 0.5 0.937 2.438 1/2/2020 1.5 12 16,238 0.24

XMR8-10 XML8-10 0.5 1.5 0.625 0.5 0.937 2.625 5/8/2018 1.625 10 31,390 0.36

XMR8-12 XML8-12 0.5 1.75 0.75 0.562 1.125 2.875 3/4/2016 1.75 16 40,572 0.42

XMR10 XML10 0.625 1.5 0.75 0.562 1.125 2.625 5/8/2018 1.625 16 17,955 0.36

XMR12MM-10 XML12MM-10 12MM 1.5 0.75 0.562 1.125 2.625 5/8/2018 1.625 16 31,390 0.36

XMR10-12 XML10-12 0.625 1.75 0.75 0.562 1.125 2.875 3/4/2016 1.75 13 40,572 0.57

XMR12 XML12 0.75 1.75 0.875 0.687 1.312 2.875 3/4/2016 1.75 14 28,081 0.57

XMR12-14 XML12-14 0.75 2 0.875 0.687 1.312 3.375 7/8/2014 1.875 12 55,692 0.88

XMR14 XML14 0.875 2 0.875 0.765 1.375 3.375 7/8/2014 2 7 45,051 0.88

XMR16 XML16 1 2.75 1.375 1 1.875 4.125 1 1/4-12 2.125 17 76,200 2.41

XMR16-1 XML16-1 1 2.75 1.375 1 1.875 4.125 1MM14DD 2.125 17 76,200 2.13

XMR16-2 XML16-2 1 2.75 1.375 1 1.875 4.125 1MM12DD 2.125 17 76,200 2.13

XMR20 XML20 1.25 2.75 1.375 1 1.795 4.125 1 1/4-12 2.125 34 79,728 2.3

XMR20-24 XML20-24 1.25 2.75 1.093 0.937 1.795 4.125 1 1/2-12 2.25 14 126,450 2.63

XMR24 XML24 1.5 2.75 1.093 0.937 2.155 4.125 1 1/2-12 2.25 14 126,450 2.63

XMR24-28 XML24-28 1.5 3.5 1.312 1.125 2.155 5.375 1 3/4-12 3 13 138,465 6.06

XMR28 XML28 1.75 3.5 1.312 1.125 - 5.375 1 3/4-12 3 13 138,465 6.06

XMR32 XML32 2 5 1.75 1.5 2.875 8 2MM12DD 4 12 225,924 -

FEMALE ROD END
RH. FEMALE ROD END
LH. B D W T BALL AF N CF a° STATIC LBS

XFR3 XFL3 0.19 0.625 0.312 0.25 0.437 1.062 Oct-32 0.562 13 3,733 0.04

XFR4 XFL4 0.25 0.75 0.375 0.281 0.5 1.312 1/4/2028 0.75 16 6,190 0.06

XFR5 XFL5 0.3125 0.875 0.437 0.344 0.625 1.375 5/16/2024 0.75 14 7,639 0.09

XFR6 XFL6 0.375 1 0.5 0.406 0.719 1.625 3/8/2024 0.937 12 9,544 0.14

XFR7 XFL7 0.4375 1.125 0.562 0.437 0.812 1.812 7/16/2020 1.062 14 10,285 0.19

XFR8 XFL8 0.5 1.312 0.625 0.5 0.937 2.125 1/2/2020 1.187 12 15,336 0.31

XFR10 XFL10 0.625 1.5 0.75 0.562 1.125 2.5 5/8/2018 1.5 16 17,955 0.45

XFR12 XFL12 0.75 1.75 0.875 0.687 1.312 2.875 3/4/2016 1.75 14 28,081 0.69

XFR14 XFL14 0.875 2 0.875 0.765 1.375 3.375 7/8/2014 1.875 7 45,051 0.93

XFR16 XFL16 1 2.75 1.375 1 1.875 4.125 1 1/4-12 2.125 17 76,200 2.58

XFR16-1 XFL16-1 1 2.75 1.375 1 1.875 4.125 1MM14DD 2.125 17 76,200 2.58

XFR16-2 XFL16-2 1 2.75 1.375 1 1.875 4.125 1MM12DD 2.125 17 76,200 2.58

出荷前に全数検査

🔩

原材料検査

機械加工と組立の開始前に材料証明書を確認します。

🔍

寸法検査

重要寸法は図面またはサンプルの要求に照らして検査します。

🔬

表面検査

外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。

📋

ロット文書

検査報告書と生産トレーサビリティはご要望に応じて提供できます。

用途

ロッドエンド・ハイムジョイントの用途

ステアリング・サスペンションリンク

リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。

モータースポーツ・オフロード向け製作

ジオメトリー、長さ調整、交換可能なジョイントが重要な特注車両の製作で広く使われます。衝撃荷重、傾き角、締結部品の向き、整備アクセスを確認してください。

産業・農業の制御部

ロッドエンドリンクは、農業機械や産業機器でレバー、アクチュエーター、コントロールアームを接続できます。想定される汚れや揺動に合わせて、材質、軌道輪、シール、表面処理を選定してください。
