ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

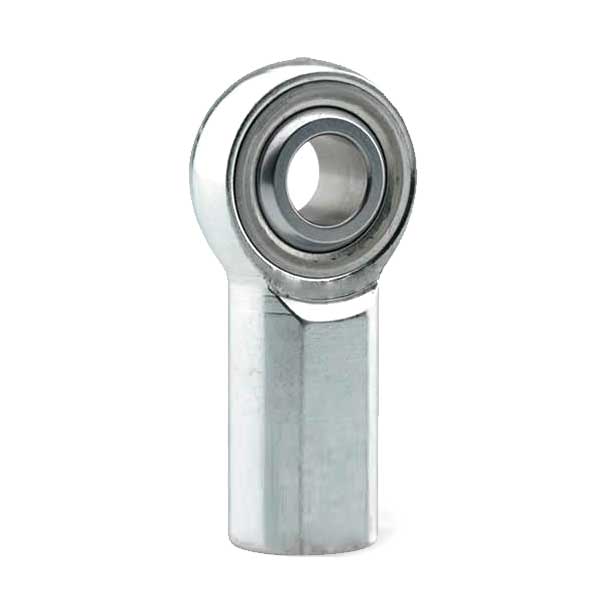

ヘビーデューティ メス ハイムジョイント 3-ピース ロッドエンド軸受
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
Female rod end bearing
3-Piece Rod End
Chromoly
Silver Zinc
Alloy Steel Heat Treated Race
Hard Chrome Plated Heat Treated Precision Ground 52100 Bearing Steel Ball
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
ヘビーデューティ メス ハイムジョイント 3-ピース ロッドエンド軸受 概要
品目：高耐久めねじHeimジョイント、3ピース構造
ハウジング材質：クロモリ鋼／炭素鋼／ステンレス鋼／航空機用アルミニウム
ハウジング仕上げ：銀色亜鉛めっき
軌道輪：熱処理済み合金鋼
ボール：軸受鋼 52100、熱処理・精密研削・硬質クロムめっき
| JFX(T) ロッドエンド | B | D | W | T | AF | N | CF | a° | 静定格 | 約 | |
| JFXR3(T) | JFXL3(T) | 0.1900 | 0.625 | 0.312 | 0.250 | 1.062 | 10-32 | 0.562 | 13 | 3,327 | 0.040 |
| JFXR4(T) | JFXL4(T) | 0.2500 | 0.750 | 0.375 | 0.281 | 1.312 | 1/4-28 | 0.750 | 16 | 6,190 | 0.060 |
| JFXR5(T) | JFXL5(T) | 0.3125 | 0.875 | 0.437 | 0.344 | 1.375 | 5/16-24 | 0.750 | 14 | 7,639 | 0.090 |
| JFXR6(T) | JFXL6(T) | 0.3750 | 1.000 | 0.500 | 0.406 | 1.625 | 3/8-24 | 0.937 | 12 | 9,544 | 0.150 |
| JFXR7(T) | JFXL7(T) | 0.4375 | 1.125 | 0.562 | 0.437 | 1.812 | 7/16-20 | 1.062 | 14 | 10,285 | 0.200 |
| JFXR8(T) | JFXL8(T) | 0.5000 | 1.312 | 0.625 | 0.500 | 2.125 | 1/2-20 | 1.187 | 12 | 15,336 | 0.330 |
| JFXR10(T) | JFXL10(T) | 0.6250 | 1.500 | 0.750 | 0.562 | 2.500 | 5/8-18 | 1.500 | 16 | 17,955 | 0.480 |
| JFXR12(T) | JFXL12(T) | 0.7500 | 1.750 | 0.875 | 0.687 | 2.875 | 3/4-16 | 1.750 | 14 | 28,081 | 0.720 |
| JFXR14(T) | JFXL14(T) | 0.8750 | 2.000 | 0.875 | 0.765 | 3.375 | 7/8-14 | 1.875 | 7 | 45,051 | 1.030 |
| JFXR16(T) | JFXL16(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.125 | 1 1/4-12 | 2.125 | 17 | 76,200 | 2.280 |
| JFXR16-1(T) | JFXL16-1(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.125 | 1-14 | 2.125 | 17 | 76,200 | 2.580 |
| JFXR16-2(T) | JFXL16-2(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.120 | 1-12 | 2.125 | 17 | 76,200 | 2.580 |
特注対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
用途
ロッドエンド・ハイムジョイントの用途
