ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

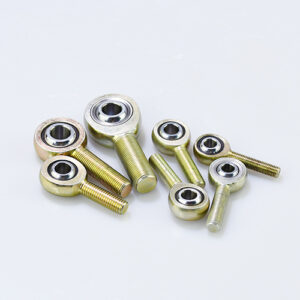

JMX-M JFX-M メートル ハイムジョイント ロッドエンド
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
- 3-Piece Precision,Heat Treated Chromoly, PTFE Lined Optional
Thread: Male/Female, Right/Left
Regular Size: Male Type from JMXR5M-JMXR30M/Female Type from JFXR5M-JFXR30M
Inch Size and Metric Size Both Available
Custom Option:Material/Size/Stud Configurations/Polishing
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
JMX-M JFX-M メートル ハイムジョイント ロッドエンド 概要
JMX-M・JFX-Mメートル規格Heimロッドエンドの詳細
3個入り精密仕様、熱処理クロモリ鋼、PTFEライニング（オプション）
ねじ：雄／雌、右／左
標準サイズ：雄ねじ JMXR5M-JMXR30M／雌ねじ JFXR5M-JFXR30M
インチサイズとメートルサイズの両方に対応
特注オプション：材質／サイズ／スタッド構成／研磨
| ボール | RACE | BODY | |||||||||
| 軸受鋼 52100 | 合金鋼 | 合金鋼 | |||||||||
| 精密研削 | 熱処理 | 熱処理 | |||||||||
| 熱処理 | 耐食性 | 銀色亜鉛めっき | |||||||||
| 硬質クロムめっき | PTFEライナーはオプション | ||||||||||
| JMX-Mロッドエンド | B | D | W | T | ボール | AM | N | CM | E | F | a° | 静定格 | 約 | |
| 右 | 左 | 直径 | 直径 | 幅 | 幅 | 直径 | 長さ | ねじ | 長さ | 直径 | FLAT | ミスアライメント | ラジアル | 重量 |
| ねじ方向 | ねじ方向 | +0.0015 | +0.38 | +0.12 | +0.13 | 参照 | +0.4 | UNF | +1.00 | +0.25 | +0.25 | 角度 | 荷重 | (g) |
| 品番 | 品番 | -0.0005 | -0.38 | -0.012 | -0.13 | -0.4 | 3A | -1.00 | -0.25 | -0.25 | 参照 | (lb) | ||
| JMXR6M | JMXL6M | 6 | 19 | 9 | 7.00 | 12.70 | 36 | M6 X 1.0 | 22 | – | – | 13 | 17,725 | 18 |
| JMXR8M | JMXL8M | 8 | 22 | 12 | 8.75 | 15.88 | 42 | M8 X 1.25 | 25 | – | – | 18 | 33,137 | 31 |
| JMXR10M | JMXL10M | 10 | 27 | 14 | 10.50 | 19.05 | 48 | M10 X 1.5 | 29 | – | – | 17 | 50,225 | 68 |
| JMXR12M | JMXL12M | 12 | 30 | 16 | 12.00 | 22.23 | 54 | M12X1.75 | 33 | – | – | 17 | 44,487 | 78 |
| JMXR14M | JMXL14M | 14 | 35 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | – | – | 21 | 71,745 | 118 |
| JMXR16M | JMXL16M | 16 | 38 | 21 | 14.25 | 28.58 | 66 | M16 X 2.0 | 40 | – | – | 23 | 76,290 | 173 |
| JFX-Mロッドエンド | B | D | W | T | ボール | AF | N | CF | E | F | a° | 静定格 | 約 | |
| JFXR6M | JFXL6M | 6 | 19 | 9 | 7.00 | 12.70 | 30 | M6 X 1.0 | 14 | 13 | 11 | 13 | 25,785 | 25 |
| JFXR8M | JFXL8M | 8 | 22 | 12 | 8.75 | 15.88 | 36 | M8 X 1.25 | 17 | 16 | 14 | 18 | 33,215 | 40 |
| JFXR10M | JFXL10M | 10 | 27 | 14 | 10.50 | 19.05 | 43 | M10 X 1.5 | 21 | 19 | 17 | 17 | 50,230 | 80 |
| JFXR12M | JFXL12M | 12 | 30 | 16 | 12.00 | 22.23 | 54 | M12X1.75 | 24 | 22 | 19 | 17 | 44,490 | 95 |
| JFXR14M | JFXL14M | 14 | 35 | 19 | 13.50 | 25.40 | 57 | M14 X 2.0 | 27 | 25 | 22 | 21 | 71,745 | 160 |
| JFXR16M | JFXL16M | 16 | 38 | 21 | 14.25 | 28.58 | 64 | M16 X 2.0 | 33 | 27 | 22 | 23 | 76,295 | 215 |
特注対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
-
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
