ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

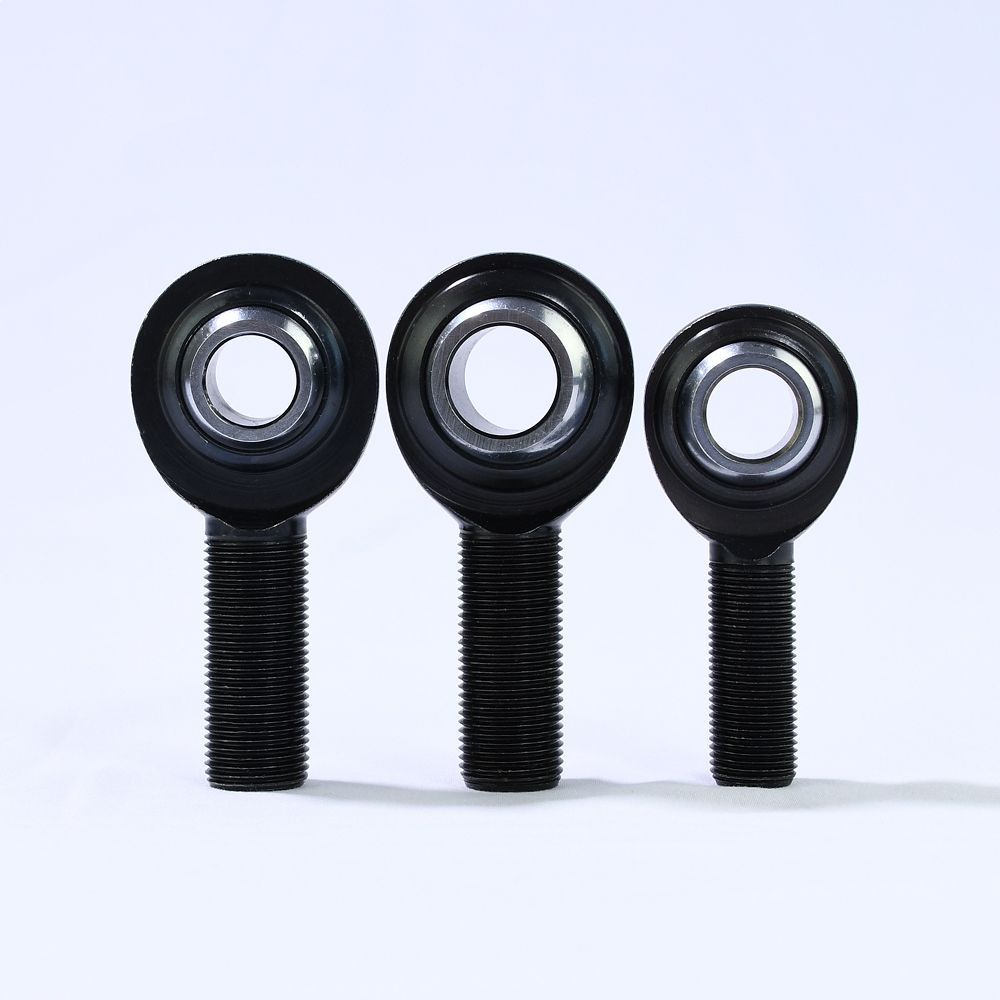

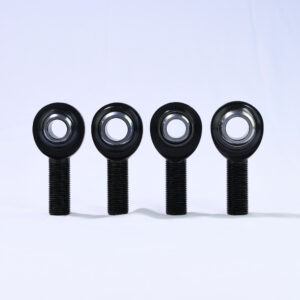

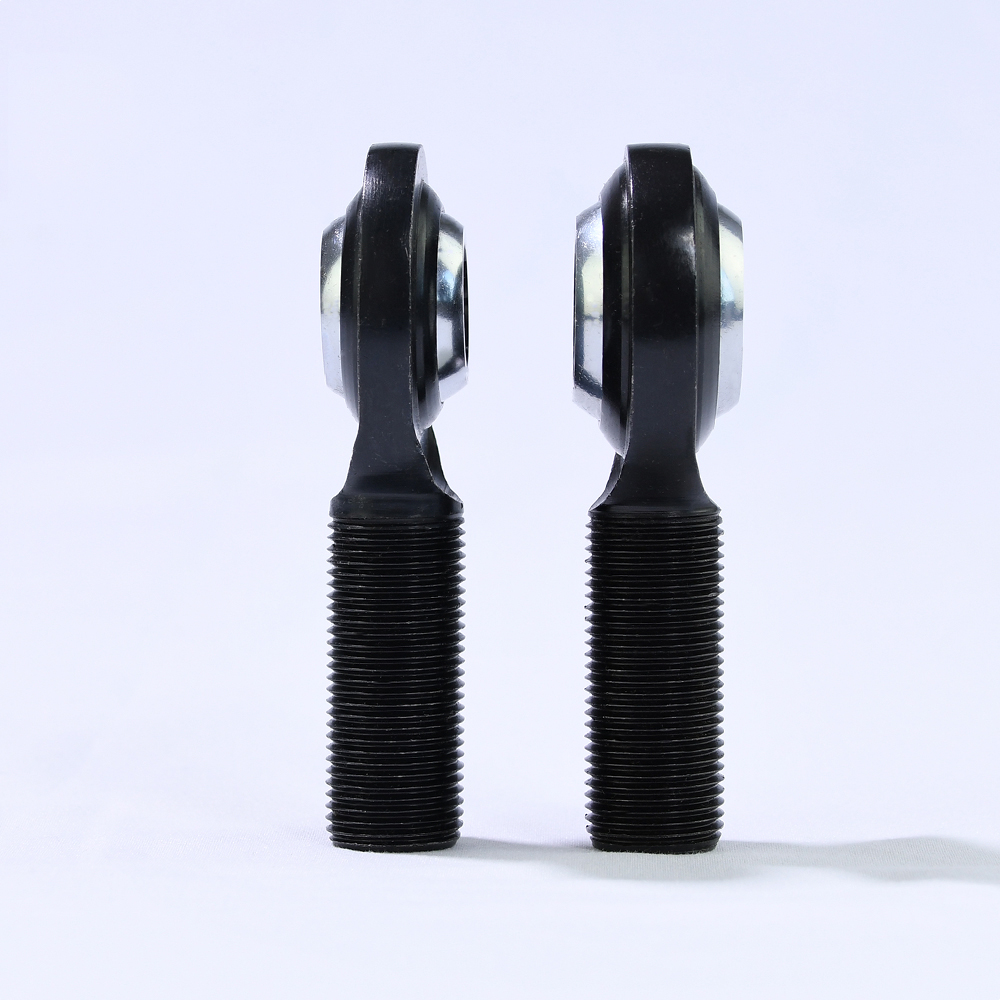

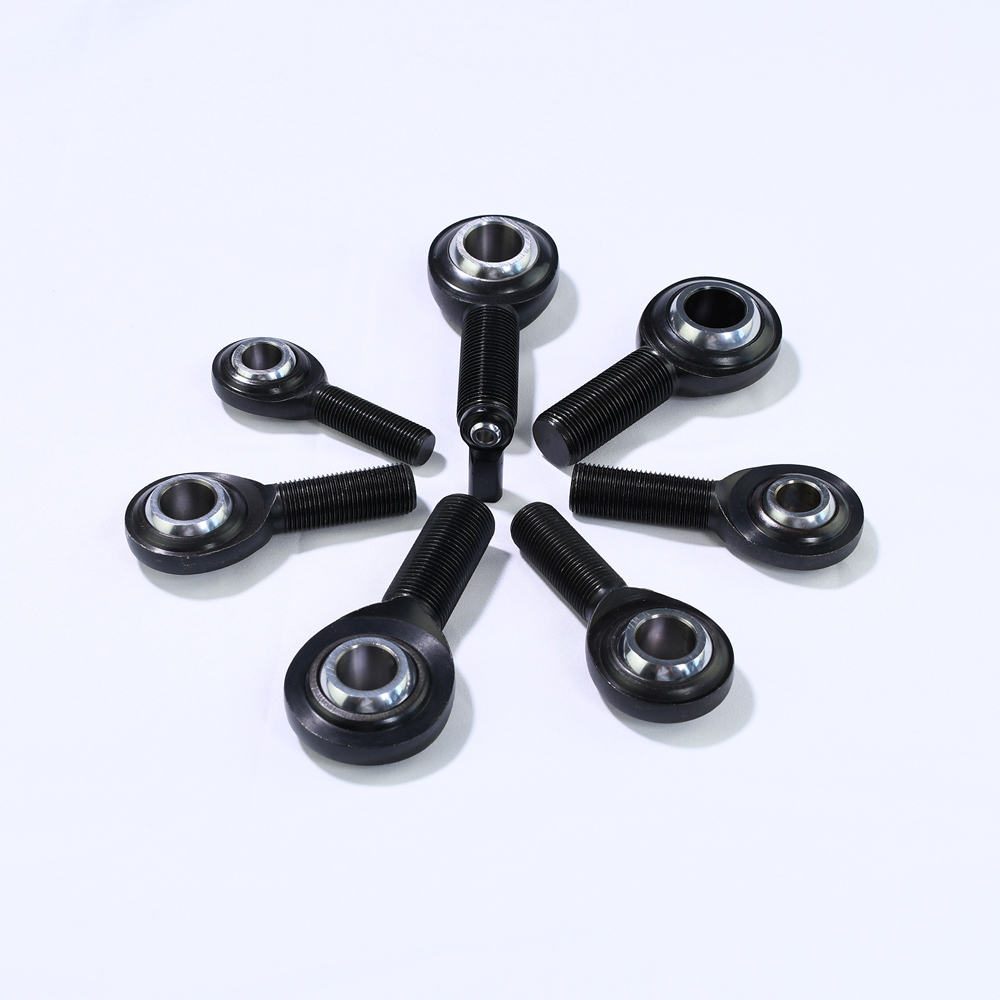

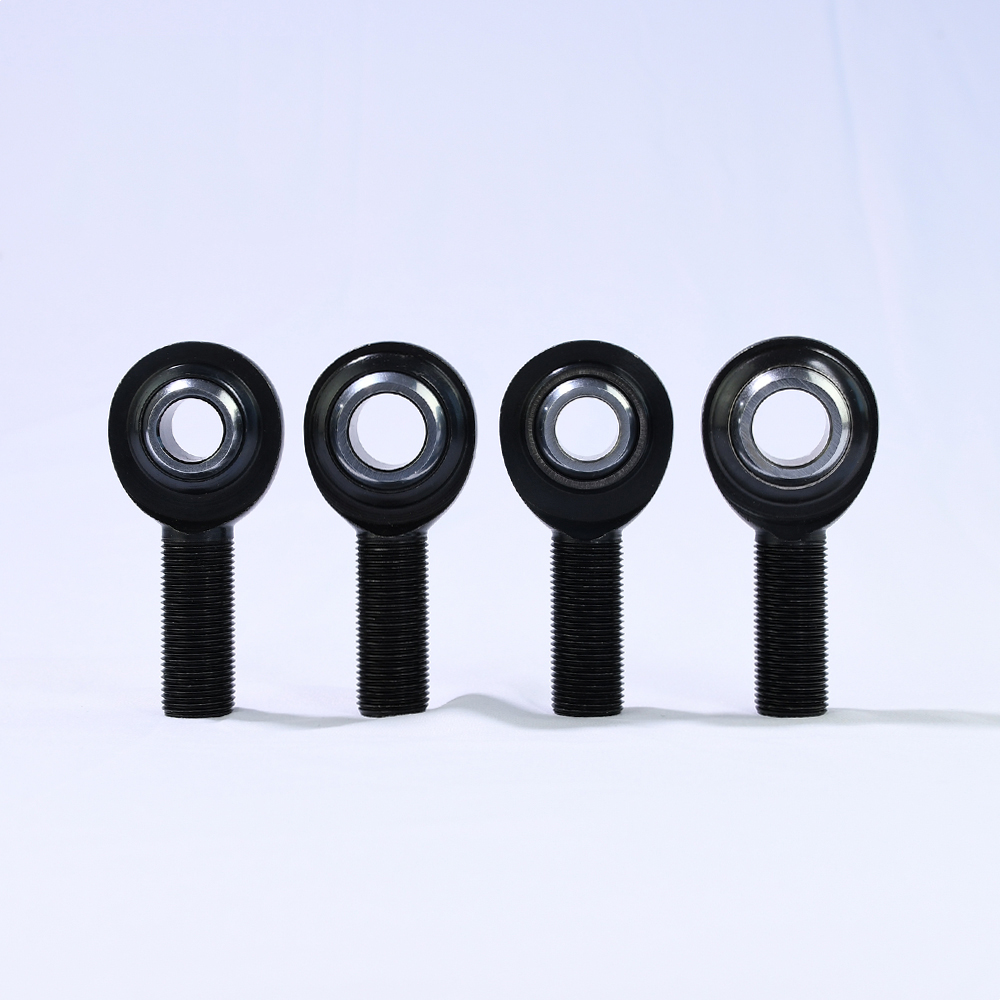

酸化被膜処理 PCM ハイムジョイント クロモリ鋼 ハウジング 球面 ロッドエンド
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
- 2-Piece, 4130 Chromoly Steel, Black Oxide, Teflon Lined
Ball: 52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Body: 4130 Chromoly Steel, Heat Treated, Black Oxide Coated, PTFE Lined Optional Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from PCM6T-PCM12T
All Dimension in Inch
Custom Option: Material/Size/Stud Configurations
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
酸化被膜処理 PCM ハイムジョイント クロモリ鋼 ハウジング 球面 ロッドエンド 概要
製品：酸化皮膜処理クロモリ鋼ハウジング球面ロッドエンド
| ボール | BODY | ||||||
| 軸受鋼 52100 | 4130 クロモリ鋼 | ||||||
| 精密研削 | 熱処理 | ||||||
| 熱処理 | 黒色酸化皮膜処理 | ||||||
| 硬質クロムめっき | PTFEライナーはオプション | ||||||
種類：雄ねじ／雌ねじ
ねじ：右／左
標準サイズ：雄ねじ PCM6T-PCM12T
寸法はすべてインチ表記
特注オプション：材質／サイズ／スタッド構成
PCMロッドエンドサイズ表
| PCM(-T) ロッドエンド | B | D | W | T | AM | N | CM | a° | 静定格 | 約 | |
| 右 | 左 | 直径 | 直径 | 幅 | 参照 | 長さ | ねじ | 長さ | ミスアライメント | ラジアル | 重量 |
| ねじ方向 | ねじ方向 | +0.0025 | +0.010 | +0.005 | +0.015 | UNF | +0.062 | 角度 | 荷重 | (lb) | |
| 品番 | 品番 | -0.0005 | -0.010 | -0.005 | -0.015 | 3A | -0.031 | 参照 | (lb) | ||
| PCMR8(T) | PCML8(T) | 0.5000 | 1.312 | 0.625 | 0.453 | 2.438 | 1/2-20 | 1.500 | 20 | 17,000 | 0.24 |
| PCMR8-10(T) | PCML8-10(T) | 0.5000 | 1.500 | 0.750 | 0.453 | 2.625 | 5/8-18 | 1.625 | 26 | 18,000 | 0.30 |
| PCMR10(T) | PCML10(T) | 0.6250 | 1.500 | 0.750 | 0.484 | 2.625 | 5/8-18 | 1.625 | 26 | 18,000 | 0.36 |
| PCMR8-12(T) | PCML8-12(T) | 0.5000 | 1.750 | 0.875 | 0.453 | 2.875 | 3/4-16 | 1.750 | 24 | 25,000 | 0.57 |
| PCMR10-12(T) | PCML10-12(T) | 0.6250 | 1.750 | 0.875 | 0.484 | 2.875 | 3/4-16 | 1.750 | 24 | 25,000 | 0.57 |
| PCMR12(T) | PCML12(T) | 0.7500 | 1.750 | 0.875 | 0.593 | 2.875 | 3/4-16 | 1.750 | 24 | 25,000 | 0.57 |
カスタマイズ対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
