ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント
プラスチック ロッドエンド オス & メス
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
- We are an Experienced Manufacturer, Various High Quality Rod Ends for Different Applications.
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
プラスチック ロッドエンド オス & メス 概要

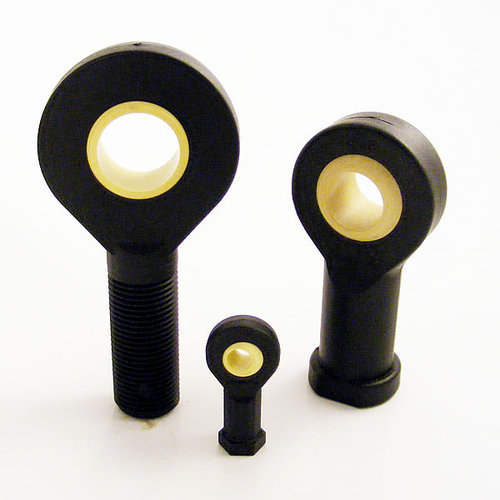

樹脂製ロッドエンド（雄ねじ・雌ねじ）の詳細
ねじ：雄／雌、右／左
| ボール | BODY | ||||
| 軸受鋼 52100 | 繊維強化ポリマー | ||||
| 精密研削 | SELF-LUBRICATING | ||||
| 熱処理 | |||||
| 硬質クロムめっき |
樹脂製ロッドエンドサイズ表（SLシリーズ）
寸法（mm）
| 右 | 左 | B | D | W | T | AF | N | CF | a° | 静定格 | 重量 |
| ねじ方向 | ねじ方向 | (g) | |||||||||
| SL-R-02 | SL-L-02 | 2 | 9 | 4 | 3 | 12.5 | M2 | 6 | 15 | 200 | 1.8 |
| SL-R-03 | SL-L-03 | 3 | 13 | 6 | 4.5 | 18.5 | M3 | 8 | 14 | 800 | 2.46 |
| SL-R-05M4 | SL-L-05M4 | 5 | 18 | 8 | 6 | 27 | M4 | 10 | 13 | 1000 | 3.64 |
| SL-R-05 | SL-L-05 | 5 | 18 | 8 | 6 | 27 | M5 | 10 | 13 | 1000 | 3.52 |
| SL-R-06 | SL-L-06 | 6 | 20 | 9 | 7 | 30 | M6 | 12 | 11 | 1400 | 5.03 |
| SL-R-10 | SL-L-10 | 10 | 30 | 14 | 10.5 | 43 | M10 | 20 | 13 | 3100 | 15.68 |
| SL-R-10 F | SL-L-10 F | 10 | 30 | 14 | 10.5 | 43 | M10X1.25 | 20 | 13 | 3100 | 15.68 |
| SL-R-12 | SL-L-12 | 12 | 34 | 16 | 12 | 50 | M12 | 22 | 13 | 3600 | 23.75 |
| SL-R-12 F | SL-L-12 F | 12 | 34 | 16 | 12 | 50 | M12x1.25 | 22 | 13 | 3600 | 23.75 |
| SL-R-14 | SL-L-14 | 14 | 38 | 19 | 13.5 | 57 | M14 | 25 | 16 | 4000 | 33.06 |
| SL-R-16 | SL-L-16 | 16 | 42 | 21 | 15 | 64 | M16 | 28 | 15 | 4200 | 41.76 |
| SL-R-16 F | SL-L-16 F | 16 | 42 | 21 | 15 | 64 | M16X1.5 | 28 | 15 | 4200 | 41.76 |
| SL-R-18 | SL-L-18 | 18 | 46 | 23 | 16.5 | 71 | M18X1.5 | 32 | 15 | 4600 | 58.92 |
| SL-R-20 | SL-L-20 | 20 | 50 | 25 | 18 | 77 | M20 | 33 | 14 | 5400 | 78.1 |
| SL-R-20 M20 | SL-L-20 M20 | 20 | 50 | 25 | 18 | 77 | M20x1.5 | 33 | 14 | 5400 | 76.95 |
| SL-R-22 | SL-L-22 | 22 | 56 | 28 | 20 | 84 | M22X1.5 | 37 | 15 | 7000 | 102.3 |
| SL-R-30 | SL-L-30 | 30 | 70 | 37 | 25 | 110 | M30x2.0 | 51 | 15 | 10500 | 197.5 |
特注対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
