ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント
SA-TK,SI-TK 3-ピース ブロンズ軌道輪 ロッドエンド
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
3-Pieces. Copper Alloy, Carbon Steel, Self-Lubricating/Greaseable Heim Joints
Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Race: Copper Alloy, PTFE Lined
Body: Carbon Steel, Silver Zinc Plated
Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from SA5TK-SA35TK/Female Type from SI5TK-SI35TK
Metric Size and Inch Size Both Available
Custom Option: Material/Size/Stud Configurations
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要

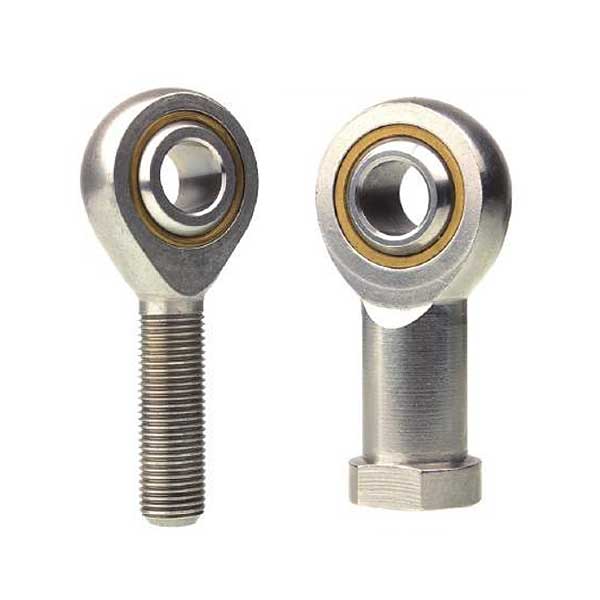

SA-TK,SI-TK 3-ピース ブロンズ軌道輪 ロッドエンド 概要
製品：SA-TK／SI-TK青銅ライナー付きロッドエンド、3個セット
| ボール | RACE | BODY | ||||||
| 軸受鋼 52100 | 銅合金 | 炭素鋼 | ||||||
| 精密研削 | 銀色亜鉛めっき | |||||||
| 熱処理 | PTFEライナー | |||||||
| 硬質クロムめっき | ||||||||
タイプ：雄ねじ／雌ねじ
ねじ：右／左
標準サイズ：雄ねじ SA5TK-SA35TK／雌ねじ SI5TK-SI35TK
メートル・インチ両規格に対応
特注オプション：材質／サイズ／スタッド構成
SATK／SITKロッドエンドサイズ表
| SA-TKロッドエンド | B | D | W | T | AM | N | CM | a° | 静定格 | 約 | ||
| 右 | 左 | 直径 | 直径 | 幅 | 幅 | 長さ | ねじ | 長さ | ミスアライメント | ラジアル | 重量 | |
| ねじ方向 | ねじ方向 | 0.065 | 0.038 | 0.12 | 参照 | 0.4 | METRIC | 1 | 角度 | 荷重 | (g) | |
| 品番 | 品番 | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | 参照 | KN | |||
| SAR5TK | SAL5TK | 5 | 18.00 | 8 | 6.00 | 33 | M5 X0.8 | 19 | 4 | 7.5 | 13 | |
| SAR6TK | SAL6TK | 6 | 20.00 | 9 | 6.75 | 36 | M6 X 1.0 | 22 | 9 | 9.3 | 20 | |
| SAR8TK | SAL8TK | 8 | 24.00 | 12 | 9.00 | 42 | M8 X 1.25 | 25 | 13 | 16.7 | 33 | |
| SAR10TK | SAL10TK | 10 | 28.00 | 14 | 10.50 | 48 | M10 X 1.5 | 29 | 13 | 23.4 | 56 | |
| SAR12TK | SAL12TK | 12 | 32.00 | 16 | 12.00 | 54 | M12 X 1.75 | 33 | 13 | 32.0 | 87 | |
| SAR14TK | SAL14TK | 14 | 36.00 | 19 | 13.50 | 60 | M14 X 2.0 | 38 | 13 | 41.9 | 129 | |
| SAR16TK | SAL16TK | 16 | 42.00 | 21 | 15.00 | 66 | M16 X 2.0 | 40 | 13 | 52.7 | 189 | |
| SAR18TK | SAL18TK | 18 | 46.00 | 23 | 16.50 | 72 | M18 X 1.5 | 44 | 13 | 63.8 | 267 | |
| SAR20TK | SAL20TK | 20 | 50.00 | 25 | 18.00 | 78 | M20 X 1.5 | 47 | 13 | 78.1 | 348 | |
| SAR22TK | SAL22TK | 22 | 54.00 | 28 | 20.00 | 84 | M22 X 1.5 | 51 | 13 | 97.2 | 443 | |
| SAR25TK | SAL25TK | 25 | 60.00 | 31 | 22.00 | 94 | M24 X 2 | 58 | 13 | 122.1 | 600 | |
| SAR30TK | SAL30TK | 30 | 70.00 | 37 | 25.00 | 110 | M30 X 2 | 71 | 13 | 168.4 | 1030 | |
| SAR35TK | SAL35TK | 35 | 80.00 | 43 | 28.00 | 125 | M36 X 2 | 77 | 13 | 205.7 | 1600 | |
| SI-TKロッドエンド | B | D | W | T | AF | N | CF | a° | 静定格 | 約 | ||
| SIR5TK | SIL5TK | 5 | 18.00 | 8 | 6.00 | 27 | M5 X0.8 | 10 | 4 | 7.5 | 18 | |
| SIR6TK | SIL6TK | 6 | 20.00 | 9 | 6.75 | 30 | M6 X 1.0 | 12 | 9 | 9.3 | 27 | |
| SIR8TK | SIL8TK | 8 | 24.00 | 12 | 9.00 | 36 | M8 X 1.25 | 16 | 13 | 16.7 | 46 | |
| SIR10TK | SIL10TK | 10 | 28.00 | 14 | 10.50 | 43 | M10 X 1.5 | 20 | 13 | 23.4 | 76 | |
| SIR12TK | SIL12TK | 12 | 32.00 | 16 | 12.00 | 50 | M12 X 1.75 | 22 | 13 | 32.0 | 115 | |
| SIR14TK | SIL14TK | 14 | 36.00 | 19 | 13.50 | 57 | M14 X 2.0 | 25 | 13 | 41.9 | 170 | |
| SIR16TK | SIL16TK | 16 | 42.00 | 21 | 15.00 | 64 | M16 X 2.0 | 28 | 13 | 52.7 | 230 | |
| SIR18TK | SIL18TK | 18 | 46.00 | 23 | 16.50 | 71 | M18 X 1.5 | 32 | 13 | 63.8 | 320 | |
| SIR20TK | SIL20TK | 20 | 50.00 | 25 | 18.00 | 77 | M20 X 1.5 | 33 | 13 | 78.1 | 415 | |
| SIR22TK | SIL22TK | 22 | 54.00 | 28 | 20.00 | 84 | M22 X 1.5 | 37 | 13 | 97.2 | 540 | |
| SIR25TK | SIL25TK | 25 | 60.00 | 31 | 22.00 | 94 | M24 X 2 | 42 | 13 | 122.1 | 750 | |
| SIR30TK | SIL30TK | 30 | 70.00 | 37 | 25.00 | 110 | M30 X 2 | 51 | 13 | 168.4 | 1130 | |
| SIR35TK | SIL35TK | 35 | 80.00 | 43 | 28.00 | 125 | M36 X 2 | 56 | 13 | 205.7 | 1600 | |
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
用途
