ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

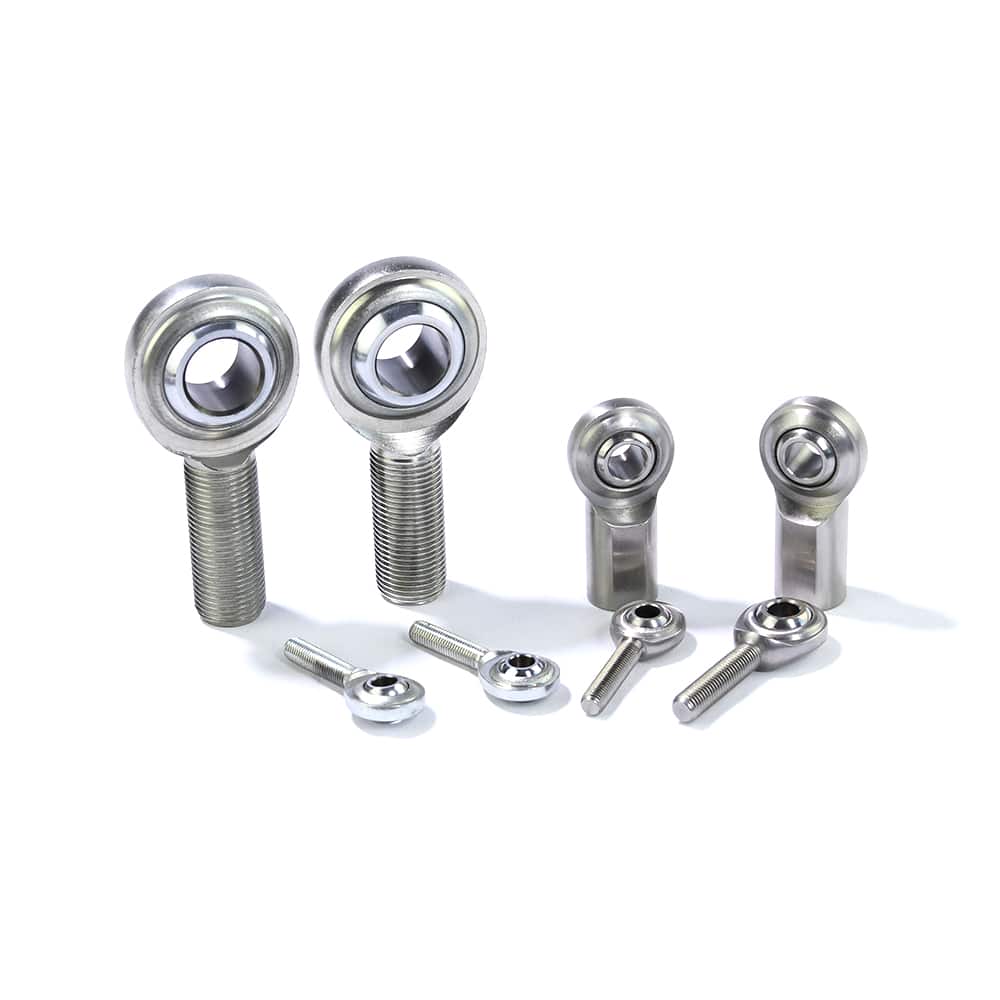

SCM/SCF ステンレス鋼 2-ピース ロッドエンド 軸受
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
- 2 Piece, Stainless Steel, Teflon Lined
Ball: 440C Stainless Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Body:304 Stainless Steel, PTFE Lined Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from SCM3T-SCM16T/Female Type from SCF3T-SCF12T
Inch Size and Metric Size Both Available
Custom Option: Material/Size/Stud Configurations/Polishing
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
SCM/SCF ステンレス鋼 2-ピース ロッドエンド 軸受 概要
SCM／SCFステンレス鋼製ロッドエンドの詳細
| ボール | BODY | ||||
| 440Cステンレス鋼 | ステンレス鋼304 | ||||
| 精密研削 | PTFEライナー付き | ||||
| 熱処理 | |||||
| 硬質クロムめっき | |||||
タイプ：雄ねじ／雌ねじ
ねじ：右／左
標準サイズ：雄ねじ SCM3T-SCM16T／雌ねじ SCF3T-SCF12T
インチサイズとメートルサイズの両方に対応
特注オプション：材質／サイズ／スタッド構成／研磨
SCM／SCFステンレス鋼製ロッドエンドサイズ表
| SCM-Tロッドエンド | B | D | W | T | ボール | AM | N | CM | a° | 静定格 | 約 | |
| 右 | 左 | 直径 | 直径 | 幅 | 幅 | 直径 | 長さ | ねじ | 長さ | ミスアライメント | ラジアル | 重量 |
| ねじ方向 | ねじ方向 | +0.0025 | +0.010 | +0.005 | 参照 | 参照 | +0.015 | UNF | +0.062 | 角度 | 荷重 | (lb) |
| 品番 | 品番 | -0.0005 | -0.010 | -0.005 | -0.015 | 3A | -0.031 | 参照 | (lb) | |||
| SCMR3T | SCML3T | 0.1900 | 0.625 | 0.312 | 0.234 | 0.437 | 1.250 | 10-32 | 0.750 | 20 | 912 | 0.03 |
| SCMR4T | SCML4T | 0.2500 | 0.750 | 0.375 | 0.250 | 0.500 | 1.562 | 1/4-28 | 1.000 | 27 | 1,370 | 0.04 |
| SCMR5T | SCML5T | 0.3125 | 0.875 | 0.437 | 0.312 | 0.625 | 1.875 | 5/16-24 | 1.250 | 22 | 2,050 | 0.07 |
| SCMR6T | SCML6T | 0.3750 | 1.000 | 0.500 | 0.359 | 0.719 | 1.938 | 3/8-24 | 1.250 | 22 | 3,040 | 0.11 |
| SCMR7T | SCML7T | 0.4375 | 1.125 | 0.562 | 0.406 | 0.812 | 2.125 | 7/16-20 | 1.375 | 21 | 3,780 | 0.15 |
| SCMR8T | SCML8T | 0.5000 | 1.312 | 0.625 | 0.453 | 0.937 | 2.438 | 1/2-20 | 1.500 | 20 | 4,700 | 0.24 |
| SCMR10T | SCML10T | 0.6250 | 1.500 | 0.750 | 0.484 | 1.125 | 2.625 | 5/8-18 | 1.625 | 26 | 5,860 | 0.36 |
| SCMR12T | SCML12T | 0.7500 | 1.750 | 0.875 | 0.593 | 1.312 | 2.875 | 3/4-16 | 1.750 | 24 | 7,512 | 0.57 |
| SCF-Tロッドエンド | B | D | W | T | ボール | AF | N | CF | a° | 静定格 | 約 | |
| SCFR3T | SCFL3T | 0.1900 | 0.625 | 0.312 | 0.234 | 0.437 | 1.062 | 10-32 | 0.500 | 20 | 930 | 0.04 |
| SCFR4T | SCFL4T | 0.2500 | 0.750 | 0.375 | 0.250 | 0.500 | 1.312 | 1/4-28 | 0.687 | 27 | 1,380 | 0.05 |
| SCFR5T | SCFL5T | 0.3125 | 0.875 | 0.437 | 0.312 | 0.625 | 1.375 | 5/16-24 | 0.687 | 22 | 2,100 | 0.08 |
| SCFR6T | SCFL6T | 0.3750 | 1.000 | 0.500 | 0.359 | 0.719 | 1.625 | 3/8-24 | 0.812 | 22 | 3,080 | 0.13 |
| SCFR7T | SCFL7T | 0.4375 | 1.125 | 0.562 | 0.406 | 0.812 | 1.812 | 7/16-20 | 0.937 | 21 | 3,790 | 0.18 |
| SCFR8T | SCFL8T | 0.5000 | 1.312 | 0.625 | 0.453 | 0.937 | 2.125 | 1/2-20 | 1.062 | 20 | 4,720 | 0.29 |
| SCFR10T | SCFL10T | 0.6250 | 1.500 | 0.750 | 0.484 | 1.125 | 2.500 | 5/8-18 | 1.375 | 26 | 5,870 | 0.43 |
| SCFR12T | SCFL12T | 0.7500 | 1.750 | 0.875 | 0.593 | 1.312 | 2.875 | 3/4-16 | 1.562 | 24 | 7,520 | 0.65 |
カスタマイズ対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
-
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
