ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

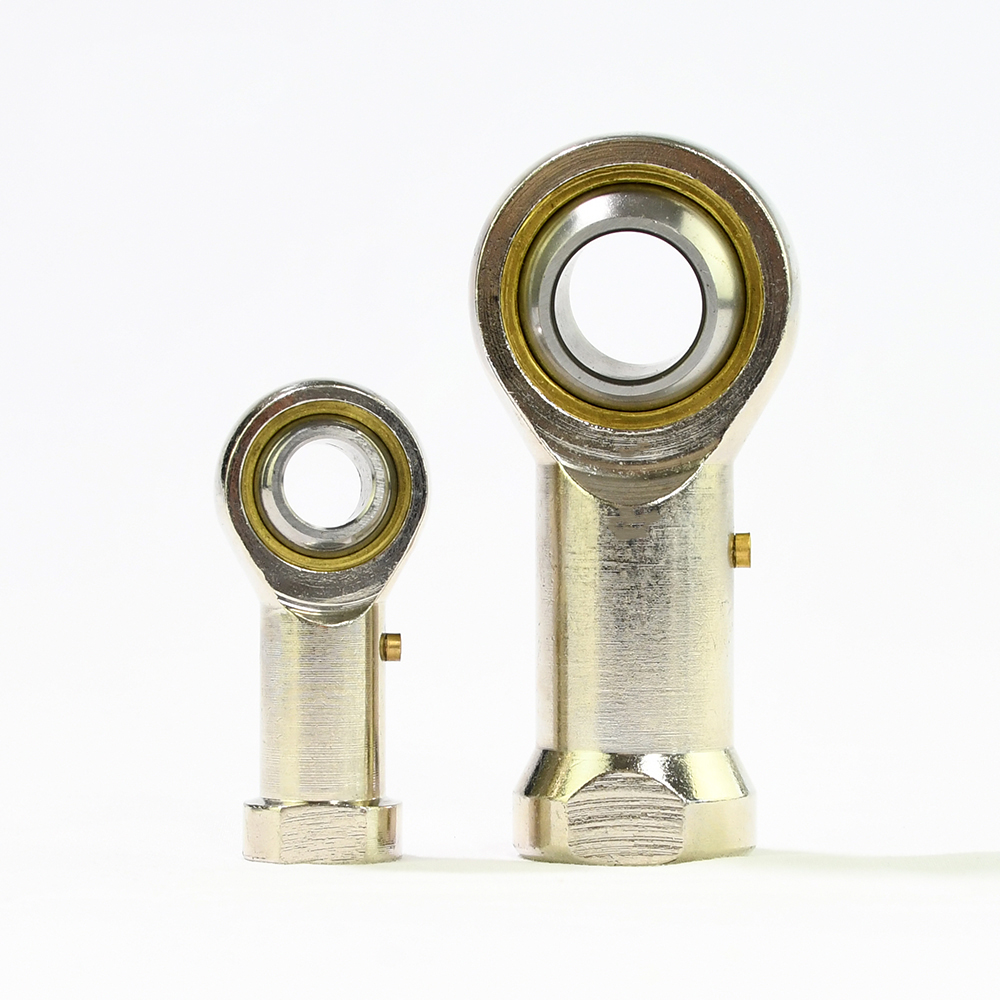

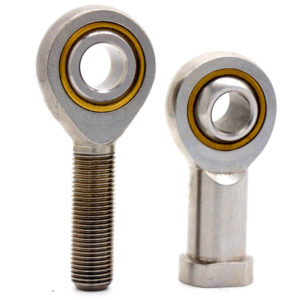

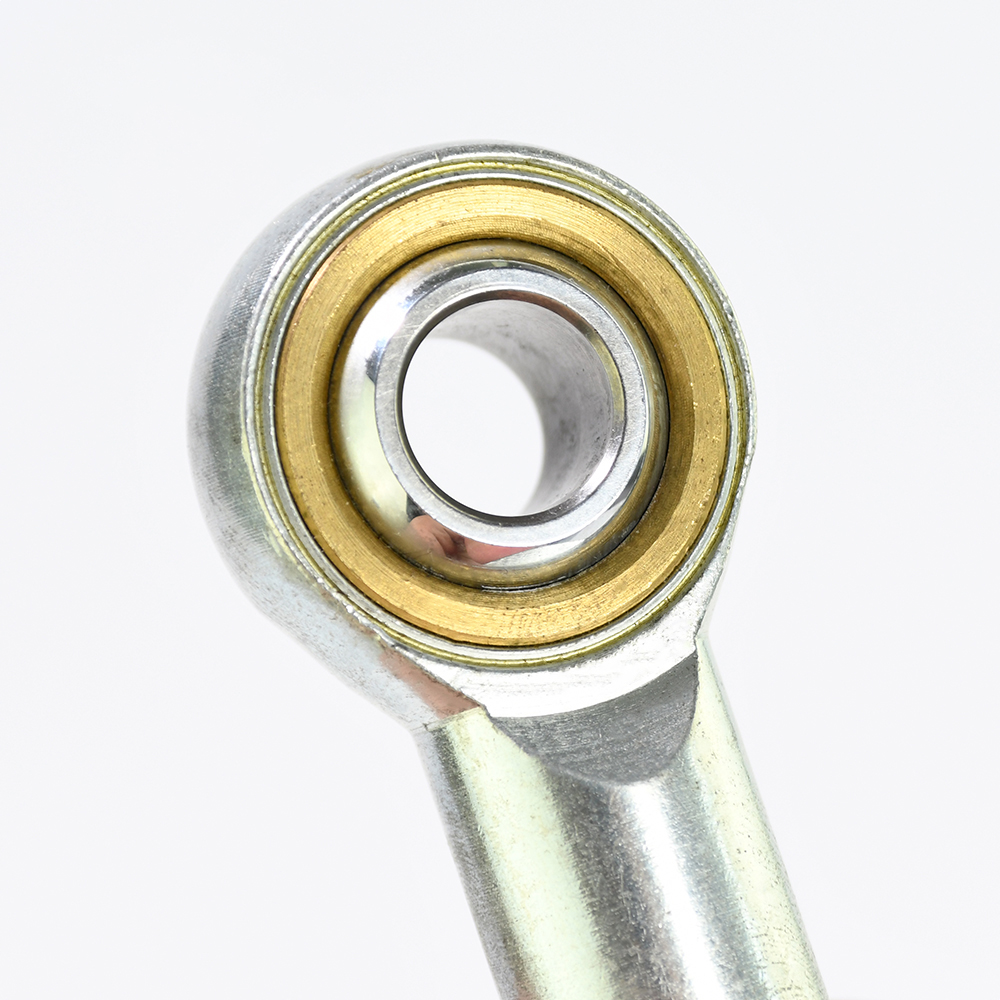

VM/VF カスタム ユニクロめっき ブロンズ軌道輪 ロッドエンド 軸受
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応
- 3-Piece, Sintered Bronze Race, Carbon Steel, Self-lubricating
Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Race: Sintered Bronze Oil Impregnated
Body: Carbon Steel, Yellow Zinc Plated Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from VM2-VM20/Female Type from VF2-VF20
Inch Size and Metric Size Both Available
Custom Option: Material/ Size/Stud Configurations/Plating
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
VM/VF カスタム ユニクロめっき ブロンズ軌道輪 ロッドエンド 軸受 概要
製品：亜鉛めっき青銅ライナー付き特注VM／VFロッドエンドベアリング
| ボール | RACE | BODY | |||||||
| 軸受鋼 52100 | 焼結青銅 | 炭素鋼 | |||||||
| 精密研削 | 含油 | 銀色亜鉛めっき | |||||||
| 熱処理 | |||||||||
| 硬質クロムめっき | |||||||||
種類：雄ねじ／雌ねじ
ねじ：右／左
標準サイズ：雄ねじ VM3-VM12／雌ねじ VF3-VF12
インチサイズとメートルサイズの両方に対応
特注オプション：材質／サイズ／スタッド構成／めっき
VM・VFロッドエンドサイズ表
| VMロッドエンド | B | D | W | T | ボール | AM | N | CM | a° | 静定格 | 約 | |
| 右 | 左 | 直径 | 直径 | 幅 | 幅 | 直径 | 長さ | ねじ | 長さ | ミスアライメント | ラジアル | 重量 |
| ねじ方向 | ねじ方向 | +0.0025 | +0.010 | +0.005 | +0.005 | 参照 | +0.015 | UNF | +0.062 | 角度 | 荷重 | (lb) |
| 品番 | 品番 | -0.0005 | -0.010 | -0.005 | -0.005 | -0.015 | 3A | -0.031 | 参照 | (lb) | ||
| VMR3 | VML3 | 0.1900 | 0.625 | 0.312 | 0.250 | 0.437 | 1.250 | 10-32 | 0.750 | 13 | 1,169 | 0.03 |
| VMR4 | VML4 | 0.2500 | 0.750 | 0.375 | 0.281 | 0.500 | 1.562 | 1/4-28 | 1.000 | 16 | 2,158 | 0.04 |
| VMR5 | VML5 | 0.3125 | 0.875 | 0.437 | 0.344 | 0.625 | 1.875 | 5/16-24 | 1.250 | 12 | 2,784 | 0.07 |
| VMR6 | VML6 | 0.3750 | 1.000 | 0.500 | 0.406 | 0.719 | 1.938 | 3/8-24 | 1.250 | 12 | 3,915 | 0.11 |
| VMR7 | VML7 | 0.4375 | 1.125 | 0.562 | 0.437 | 0.812 | 2.125 | 7/16-20 | 1.375 | 14 | 4,218 | 0.16 |
| VMR8 | VML8 | 0.5000 | 1.312 | 0.625 | 0.500 | 0.937 | 2.438 | 1/2-20 | 1.500 | 12 | 6,660 | 0.25 |
| VMR10 | VML10 | 0.6250 | 1.500 | 0.750 | 0.562 | 1.125 | 2.625 | 5/8-18 | 1.625 | 16 | 7,364 | 0.38 |
| VMR12 | VML12 | 0.7500 | 1.750 | 0.875 | 0.687 | 1.312 | 2.875 | 3/4-16 | 1.750 | 14 | 11,518 | 0.60 |
| VFロッドエンド | B | D | W | T | ボール | AF | N | CF | a° | 静定格 | 約 | |
| VFR3 | VFL3 | 0.1900 | 0.625 | 0.312 | 0.250 | 0.562 | 1.062 | 10-32 | 0.562 | 13 | 1,531 | 0.04 |
| VFR4 | VFL4 | 0.2500 | 0.750 | 0.375 | 0.281 | 0.750 | 1.312 | 1/4-28 | 0.750 | 16 | 2,539 | 0.06 |
| VFR5 | VFL5 | 0.3125 | 0.875 | 0.437 | 0.344 | 0.750 | 1.375 | 5/16-24 | 0.750 | 12 | 3,133 | 0.09 |
| VFR6 | VFL6 | 0.3750 | 1.000 | 0.500 | 0.406 | 0.937 | 1.625 | 3/8-24 | 0.937 | 12 | 3,915 | 0.15 |
| VFR7 | VFL7 | 0.4375 | 1.125 | 0.562 | 0.437 | 1.062 | 1.812 | 7/16-20 | 1.062 | 14 | 4,218 | 0.2 |
| VFR8 | VFL8 | 0.5000 | 1.312 | 0.625 | 0.500 | 1.189 | 2.125 | 1/2-20 | 1.187 | 12 | 6,660 | 0.33 |
| VFR10 | VFL10 | 0.6250 | 1.500 | 0.750 | 0.562 | 1.125 | 2.500 | 5/8-18 | 1.500 | 16 | 7,364 | 0.48 |
| VFR12 | VFL12 | 0.7500 | 1.750 | 0.875 | 0.687 | 1.312 | 2.875 | 3/4-16 | 1.750 | 14 | 11,518 | 0.72 |
カスタマイズ対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
