ステアリング・サスペンションリンク
リンクロッドとハイムジョイント組立品は、ステアリング、サスペンション、シャーシ系に調整可能で整備しやすい接続を提供します。機構のストロークに合わせてジョイントタイプ、ねじ、スペーサー、アライメントを選定してください。
ロッドエンド・ハイムジョイント

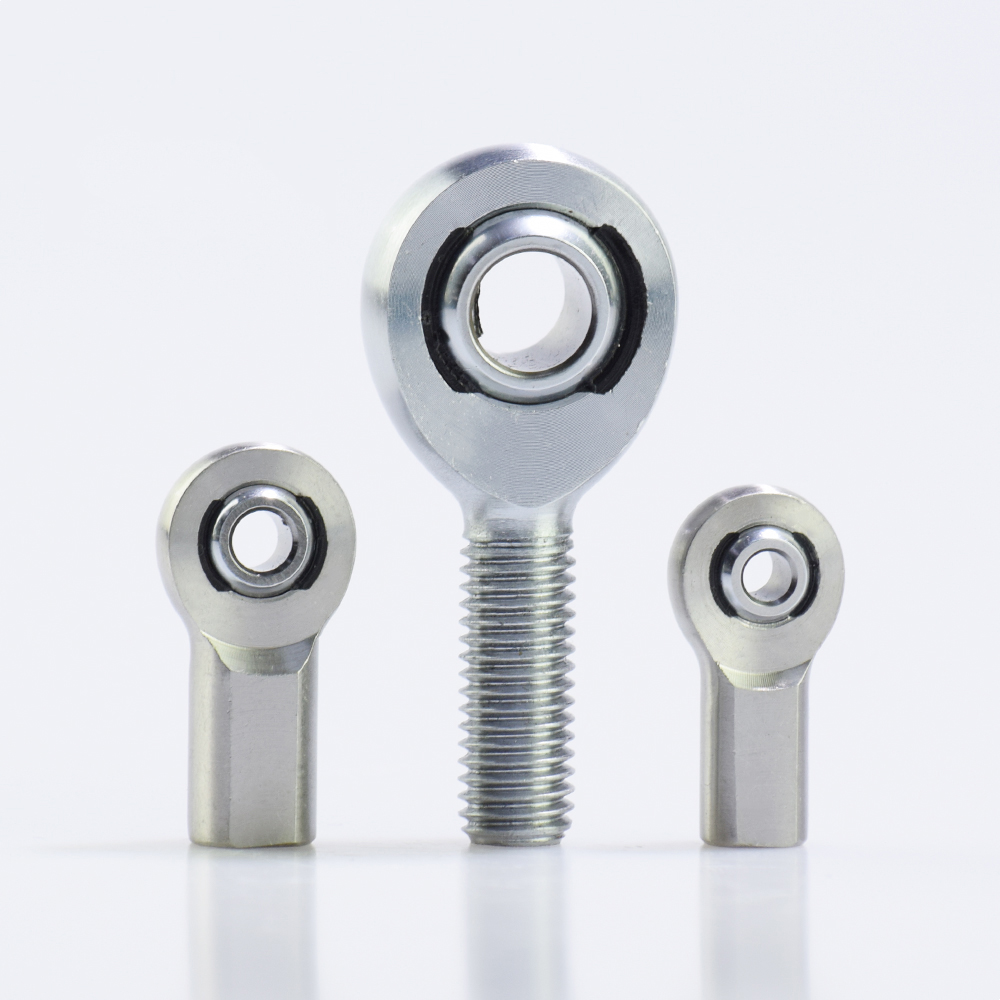

XM/XF ヘビーデューティ クロモリ鋼 ローダースロット 軸受 球面ロッドエンド
✓ ISO 9001 認証取得
✓ SGS 審査済み
✓ 26 年以上の工場実績
✓ OEM / ODM 対応

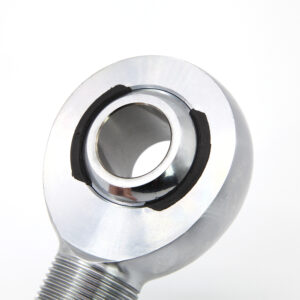

- Loader Slot Structure, Heavy Duty, Nylon Race, Self-Lubricating, Self-Sealing
Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Race: Injection, Molded, Reinforced, Nylon with PTFE
Body:4130 Chromoly Steel, Heat Treated, Hard Chrome Plated Type: Male/Female
Thread: Right/Left

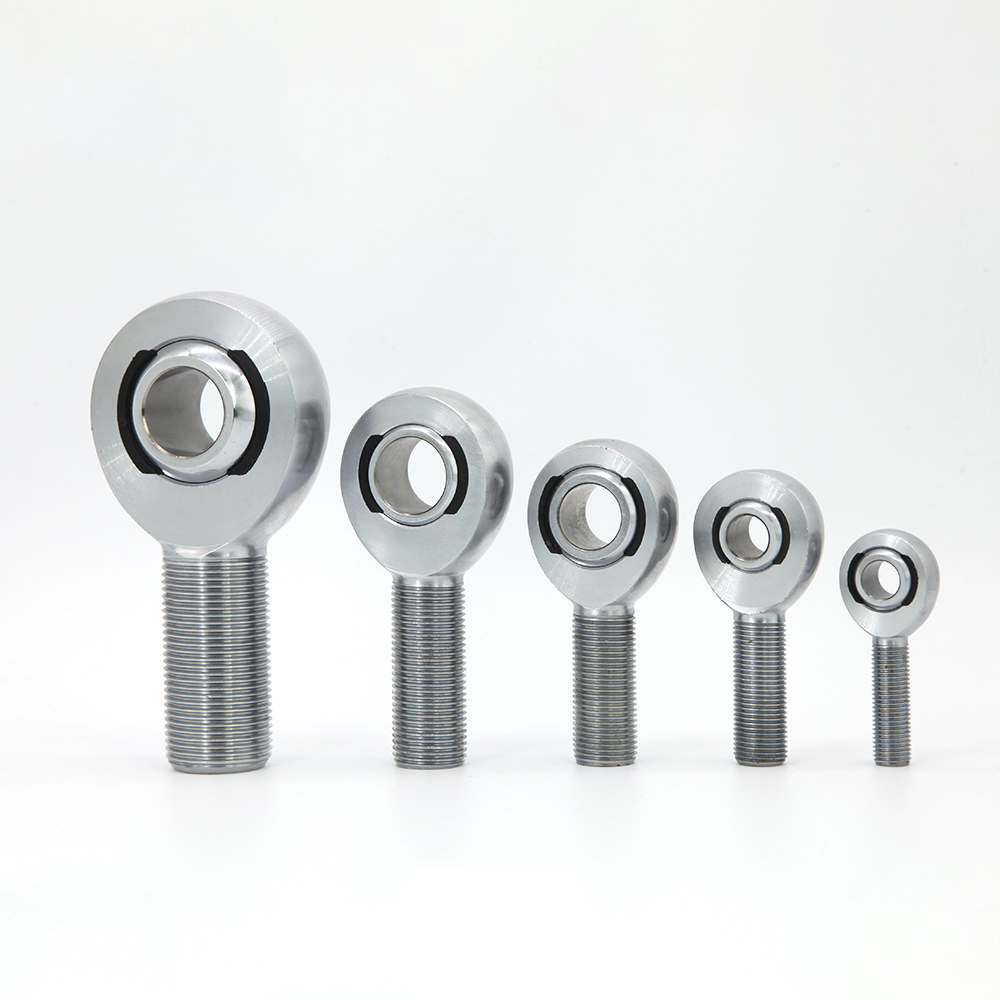

Regular Size: Male Type from XM3-XM32/Female Type from XF3-XF16
Inch Size and Metric Size Both Available
Custom Option: Material/Size/Stud Configurations
⚡ 通常 24 時間以内にご返信します
MOQ：50 pcs / model
納期：7–15 days
サンプル：無料（送料別）
お支払い：T/T · PayPal · L/C
概要
XM/XF ヘビーデューティ クロモリ鋼 ローダースロット 軸受 球面ロッドエンド 概要
製品：高耐久クロモリ鋼製XM／XFローダースロット付き球面ロッドエンド
| ボール | RACE | BODY | |||||
| 軸受鋼 52100 | INJECTION | 4130 クロモリ鋼 | |||||
| 精密研削 | MOLDED | 熱処理 | |||||
| 熱処理 | REINFORCED | 硬質クロムめっき | |||||
| 硬質クロムめっき | PTFE入りナイロン | ||||||
種類：雄ねじ／雌ねじ
ねじ：右／左
標準サイズ：雄ねじ XM3-XM32／雌ねじ XF3-XF16
インチサイズとメートルサイズの両方に対応
特注オプション：材質／サイズ／スタッド構成
XM／XFクロモリHeimジョイント寸法表
| MALE ROD END RH. | MALE ROD END LH. | B | D | W | T | BALL | AF | N | CF | a° | STATIC | LBS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XMR3 | XML3 | 0.19 | 0.625 | 0.312 | 0.25 | 0.437 | 1.25 | 10-32 | 0.75 | 13 | 2851 | 0.03 |
| XMR3-4 | XML3-4 | 0.19 | 0.75 | 0.312 | 0.25 | 0.437 | 1.562 | 1/4-28 | 1 | 10 | 5260 | 0.04 |
| XMR4 | XML4 | 0.25 | 0.75 | 0.375 | 0.281 | 0.5 | 1.562 | 1/4-28 | 1 | 16 | 5260 | 0.04 |
| XMR4-5 | XML4-5 | 0.25 | 0.875 | 0.375 | 0.281 | 0.5 | 1.875 | 5/16-24 | 1.25 | 13 | 8452 | 0.07 |
| XMR5 | XML5 | 0.3125 | 0.875 | 0.437 | 0.344 | 0.625 | 1.875 | 5/16-24 | 1.25 | 14 | 7639 | 0.07 |
| XMR5-6 | XML5-6 | 0.3125 | 1 | 0.437 | 0.344 | 0.625 | 1.938 | 3/8-24 | 1.25 | 12 | 12978 | 0.11 |
| XMR6 | XML6 | 0.375 | 1 | 0.5 | 0.406 | 0.719 | 1.938 | 3/8-24 | 1.25 | 12 | 9544 | 0.11 |
| XMR6-7 | XML6-7 | 0.375 | 1.125 | 0.5 | 0.406 | 0.719 | 2.125 | 7/16-20 | 1.375 | 10 | 17508 | 0.15 |
| XMR7 | XML7 | 0.4375 | 1.125 | 0.562 | 0.437 | 0.812 | 2.125 | 7/16-20 | 1.375 | 14 | 10285 | 0.15 |
| XMR7-8 | XML7-8 | 0.4375 | 1.312 | 0.562 | 0.437 | 0.812 | 2.438 | 1/2-20 | 1.5 | 12 | 23452 | 0.24 |
| XMR8 | XML8 | 0.5 | 1.312 | 0.625 | 0.5 | 0.937 | 2.438 | 1/2-20 | 1.5 | 12 | 16238 | 0.24 |
| XMR8-10 | XML8-10 | 0.5 | 1.5 | 0.625 | 0.5 | 0.937 | 2.625 | 5/8-18 | 1.625 | 10 | 31390 | 0.36 |
| XMR8-12 | XML8-12 | 0.5 | 1.75 | 0.625 | 0.562 | 1.125 | 2.875 | 3/4-16 | 1.75 | 16 | 40572 | 0.42 |
| XMR10 | XML10 | 0.625 | 1.5 | 0.75 | 0.562 | 1.125 | 2.625 | 5/8-18 | 1.625 | 16 | 17955 | 0.36 |
| XMR12MM-10 | XML12MM-10 | 12MM | 1.5 | 0.75 | 0.562 | 1.125 | 2.625 | 5/8-18 | 1.625 | 16 | 31390 | 0.36 |
| XMR10-12 | XML10-12 | 0.625 | 1.75 | 0.75 | 0.562 | 1.125 | 2.875 | 3/4-16 | 1.75 | 13 | 40572 | 0.57 |
| XMR12 | XML12 | 0.75 | 1.75 | 0.875 | 0.687 | 1.312 | 2.875 | 3/4-16 | 1.75 | 14 | 28081 | 0.57 |
| XMR12-14 | XML12-14 | 0.75 | 2 | 0.875 | 0.687 | 1.312 | 3.375 | 7/8-14 | 1.875 | 12 | 55692 | 0.88 |
| XMR14 | XML14 | 0.875 | 2 | 0.875 | 0.765 | 1.375 | 3.375 | 7/8-14 | 2 | 7 | 45051 | 0.88 |
| XMR16 | XML16 | 1 | 2.75 | 1.375 | 1 | 1.875 | 4.125 | 1 1/4-12 | 2.125 | 17 | 76200 | 2.41 |
| XMR16-1 | XML16-1 | 1 | 2.75 | 1.375 | 1 | 1.875 | 4.125 | 1-14 | 2.125 | 17 | 76200 | 2.13 |
| XMR16-2 | XML16-2 | 1 | 2.75 | 1.375 | 1 | 1.875 | 4.125 | 1-12 | 2.125 | 17 | 76200 | 2.13 |
| XMR20 | XML20 | 1.25 | 2.75 | 1.375 | 1 | 1.795 | 4.125 | 1 1/4-12 | 2.125 | 34 | 46638 | 2.3 |
| XMR20-24 | XML20-24 | 1.25 | 2.75 | 1.093 | 0.937 | 1.795 | 4.125 | 1 1/2-12 | 2.25 | 14 | 138465 | 2.63 |
| XMR24 | XML24 | 1.5 | 2.75 | 1.093 | 0.937 | 2.155 | 4.125 | 1 1/2-12 | 2.25 | 14 | 79000 | 2.63 |
| XMR24-28 | XML24-28 | 1.5 | 3.5 | 1.312 | 1.125 | 2.155 | 5.375 | 1 3/4-12 | 3 | 13 | 119595 | 6.06 |
| XMR28 | XML28 | 1.75 | 3.5 | 1.312 | 1.125 | - | 5.375 | 1 3/4-12 | 3 | 13 | 82000 | 6.06 |
| XMR32 | XML32 | 2 | 5 | 1.75 | 1.5 | 2.875 | 8 | 2-12 | 4 | 12 | - | - |
| FEMALE ROD END RH. | FEMALE ROD END LH. | B | D | W | T | BALL | AF | N | CF | a° | STATIC | LBS |
| XFR3 | XFL3 | 0.19 | 0.625 | 0.312 | 0.25 | 0.437 | 1.062 | 10-32 | 0.562 | 13 | 3733 | 0.04 |
| XFR4 | XFL4 | 0.25 | 0.75 | 0.375 | 0.281 | 0.5 | 1.312 | 1/4-28 | 0.75 | 16 | 6190 | 0.06 |
| XFR5 | XFL5 | 0.3125 | 0.875 | 0.437 | 0.344 | 0.625 | 1.375 | 5/16-24 | 0.75 | 14 | 7639 | 0.09 |
| XFR6 | XFL6 | 0.375 | 1 | 0.5 | 0.406 | 0.719 | 1.625 | 3/8-24 | 0.937 | 12 | 9544 | 0.14 |
| XFR7 | XFL7 | 0.4375 | 1.125 | 0.562 | 0.437 | 0.812 | 1.812 | 7/16-20 | 1.062 | 14 | 10285 | 0.19 |
| XFR8 | XFL8 | 0.5 | 1.312 | 0.625 | 0.5 | 0.937 | 2.125 | 1/2-20 | 1.187 | 12 | 15336 | 0.31 |
| XFR10 | XFL10 | 0.625 | 1.5 | 0.75 | 0.562 | 1.125 | 2.5 | 5/8-18 | 1.5 | 16 | 17955 | 0.45 |
| XFR12 | XFL12 | 0.75 | 1.75 | 0.875 | 0.687 | 1.312 | 2.875 | 3/4-16 | 1.75 | 14 | 28081 | 0.69 |
| XFR14 | XFL14 | 0.875 | 2 | 0.875 | 0.765 | 1.375 | 3.375 | 7/8-14 | 1.875 | 7 | 45051 | 0.93 |
| XFR16 | XFL16 | 1 | 2.75 | 1.375 | 1 | 1.875 | 4.125 | 1 1/4-12 | 2.125 | 17 | 76200 | 2.58 |
| XFR16-1 | XFL16-1 | 1 | 2.75 | 1.375 | 1 | 1.875 | 4.125 | 1-14 | 2.125 | 17 | 76200 | 2.58 |
| XFR16-2 | XFL16-2 | 1 | 2.75 | 1.375 | 1 | 1.875 | 4.125 | 1-12 | 2.125 | 17 | 76200 | 2.58 |
カスタマイズ対応の流れ：類似製品を選択 — 最小注文数量を確認 — 問い合わせを送信 — 図面またはサンプルを送付 — カスタマイズ
製品を選択（掲載がない場合は類似製品を選択） — 必要数量が最小注文数量を満たすことを確認 — 図面またはサンプルを添えて問い合わせ — 詳細を確認して返信 — 工場へ情報を共有し、カスタマイズを開始
人気製品
品質管理
出荷前に全数検査
原材料検査
機械加工と組立の開始前に材料証明書を確認します。
寸法検査
重要寸法は図面またはサンプルの要求に照らして検査します。
表面検査
外観検査で、仕上げ品質、バリ取り、組立品の清浄度を確認します。
ロット文書
検査報告書と生産トレーサビリティはご要望に応じて提供できます。
