自動車のステアリングシステムにおいて、ステアリングリンクはドライバーのハンドル操作を正確に車輪へ伝達し、車両を意図した方向に走行させる重要な部品です。
日常会話では「ステアリングリンク」と「ステアリングリンケージ」が同じ意味で使われることが多いですが、両者は厳密には同じではありません。
- ステアリングリンケージとは、ロッド・ジョイント・アームなどの部品が連結され、協働して車輪を操舵するシステム全体を指します。
- ステアリングリンクは、そのシステムを構成する個々のロッドを指します。通常はステアリングギアとステアリングアーム、またはステアリングアームと車輪側アセンブリを結ぶ部品です。
ステアリングリンクは「部品」、ステアリングリンケージは「システム」.
多くの技術マニュアルや部品カタログでは両者の境界が曖昧になっていますが、区別しておくことで設計や用途についてより正確に議論できます。
ステアリングリンクが不可欠な理由
乗用車から大型トラック、農業機械、建設機械に至るまで、ステアリングリンクは正確で応答性の高いステアリングを支える中核部品のひとつです。主な役割は次のとおりです。
- 操舵力の伝達 – ハンドルの回転運動を、車輪を押し引きする直線運動へ変換します。
- 左右車輪の同期維持 – 左右の車輪が協調した角度で転向するよう制御し、片寄りや操舵の不具合を防止します。
- 安定性と安全性の維持 – 高速走行・重載荷・悪路でも一貫した操舵応答を提供し、制御不能に陥るリスクを低減します。
ステアリングリンクが欠落していたり、著しく摩耗・曲がり・緩みを起こしていたりすると、次のような事態につながります。
- 操舵応答の遅れやハンドルからのフィードバック低下
- タイヤ摩耗の増大と偏摩耗
- 高速域での車両安定性の低下
- 最悪の場合、ステアリング制御の完全な喪失
要するに、ステアリングリンクはステアリングシステムの「骨」であり、走行の正確性と信頼性を支えています。高速道路の巡航、農作業、港湾での操縦など、あらゆる場面で車両には、安全性と作業効率を確保するために強靭で安定した耐久性のあるステアリングリンクが必要です。
基本機能を示す2つのデモ

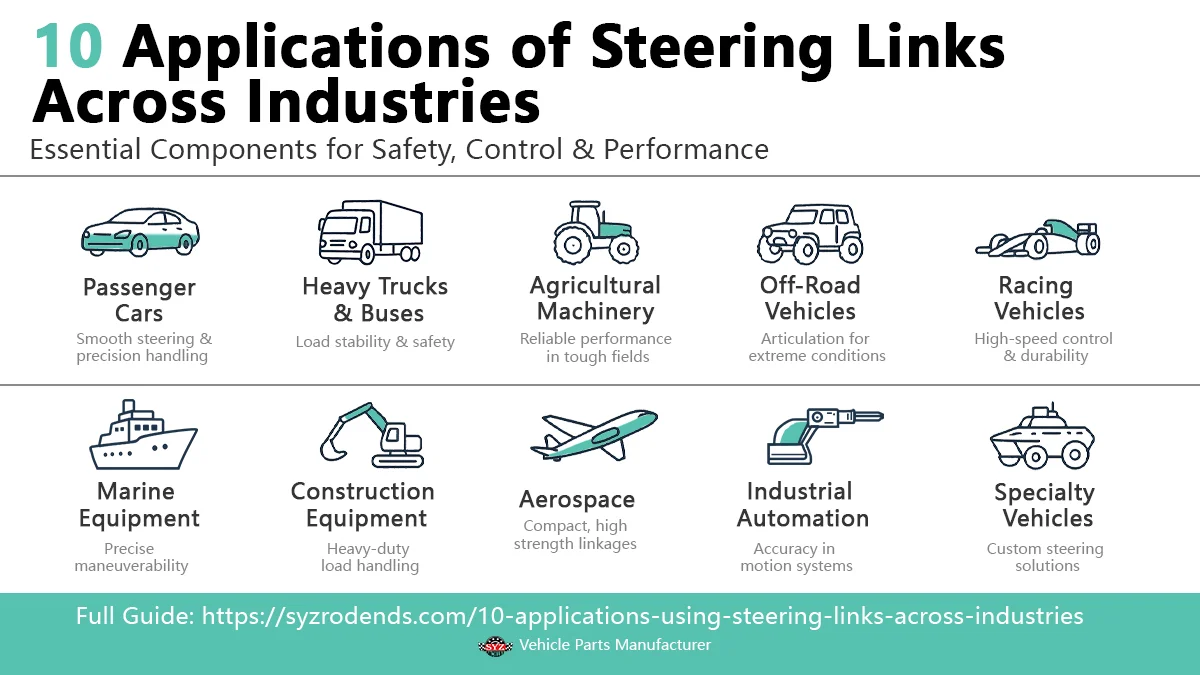

ステアリングリンクの10の用途
1. 乗用車/小型トラック/レーシング

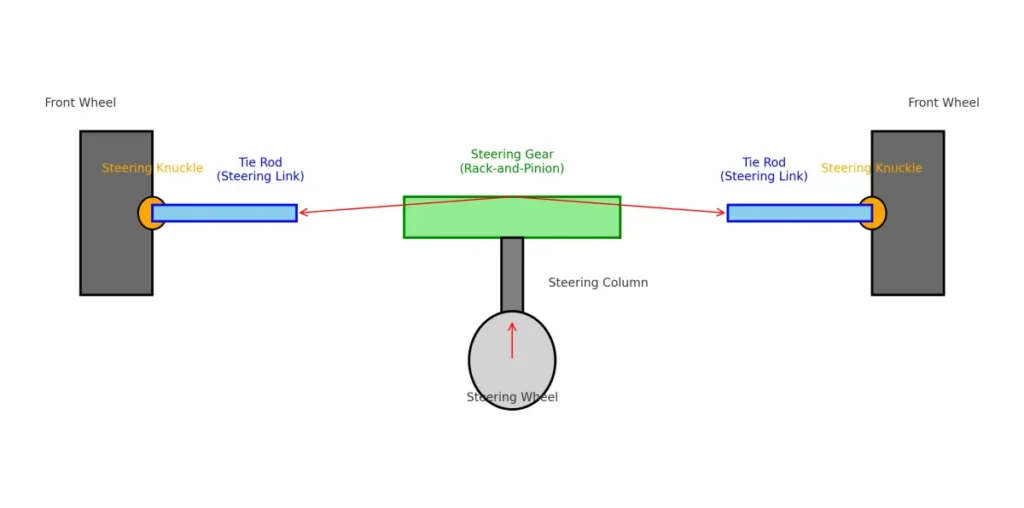

乗用車や小型トラックでは、ステアリングリンクは通常ラック・アンド・ピニオン式ステアリングシステムと組み合わされ、ステアリングギアと前輪を結んで正確で直接的な操舵応答を実現します。
日常の走行では、この構成により軽快な操舵感と高い精度が得られます。
一方モータースポーツでは、ステアリングリンクへの要求性能がはるかに高くなります。高速・高負荷下でも剛性を維持しながら、鋭いコーナリングや車線変更に即座に応答できなければなりません。レーシングエンジニアはリンク長や取付位置を微調整し、さらに軽量素材を用いて、各サーキットの条件に合わせたハンドリングを最適化します。
2. 大型トラック/バス/商用車
大型トラックやバスでは、ステアリングリンクは高負荷と長時間運転という課題に直面します。
これらの車両は多くの場合、ボール循環式ステアリング機構とドラッグリンクを組み合わせて操舵力を伝達します。
前軸の剛性が高くタイヤ径が大きいため、ステアリングリンクは大きなトルクと衝撃に耐えなければなりません。そのため鍛造合金鋼が広く使用され、長寿命化のために補強されたボールジョイントが採用されます。
さらに長距離輸送の商用車では、ステアリングリンクシステムにステアリングダンパーを組み込み、長距離走行時のハンドル振動やドライバーの疲労を軽減することもあります。
3. 農業機械
トラクター、コンバイン、散布機などの農業機械では、ステアリングリンクは泥、埃、湿った圃場という環境で動作しなければなりません。
このような過酷な環境でも正確な操舵を確保するため、農業用ステアリングリンクは異物の侵入を防ぐシールド構造を採用し、亜鉛めっきや粉体塗装などの耐腐食コーティングを施すのが一般的です。
大型農業機械の中には、ステアリングリンクを油圧ステアリングシステムと統合し、低速での大きな切れ角を実現して、圃場での小回りと正確な操縦を容易にしているものもあります。
この適応性は作業効率を高めるだけでなく、ステアリング部品の故障によるダウンタイムも削減します。
4. 建設機械
ホイールローダー、モーターグレーダー、ブルドーザーなどの建設機械では、ステアリングリンクは重荷重と強い衝撃の下でも確実な性能を維持する必要があります。
これらの機械は不整地で稼働することが多く、大きな操舵調整が求められるため、強度・靭性・耐摩耗性が最優先されます。
建設機械用ステアリングリンクは通常、厚肉パイプまたは熱処理鋼で製造され、耐衝撃性を高めるために耐重負荷用ボールジョイントを装着します。主要な接合部には保護スリーブやラバーブーツを追加し、埃や異物がジョイント内に侵入するのを防ぐのが一般的です。
一部の大型機械では、ステアリングリンクを油圧シリンダーと統合し、より大きな操舵力と柔軟性を実現しています。
5. 特殊車両
軍用装甲車、港湾コンテナ用トラクター、空港シャトルバスなどの特殊車両は、ステアリングリンクにさらに高い要求を課します。
軍用車両は極寒・酷暑、砂嵐、湿潤なジャングル環境でも確実な操舵性能を発揮しなければならず、高強度合金や軍用グレードの防食コーティングが多用されます。
港湾・空港サービス車両は、低速・大角度での小回り性能と、長時間連続運転への耐久性を重視します。
これらのステアリングリンク設計では、高精度加工とモジュール構造を組み合わせ、任務の合間に部品を迅速に交換できるようにして、ダウンタイムを最小限に抑えます。
6. 船舶・マリン用途
小型艇、ヨット、特定の船外機の機械式ステアリングシステムでは、ステアリングリンクがティラーハンドルやステアリングホイールから、舵(ラダー)や船外機の操舵機構へ運動を伝達します。
海洋環境は金属部品にとって著しく腐食性が高いため、マリン用ステアリングリンクにはステンレス鋼、ニッケルめっき合金、アルマイト処理アルミニウムが使用されるのが一般的です。
海水、塩害、湿気がジョイント内に侵入するのを防ぐ防水シールも不可欠であり、寿命の延長と滑らかな操舵性能の確保につながります。
7. 航空宇宙用途
航空宇宙分野では、ステアリングリンクは地上支援車両、空港トーイングトラクター、特定の航空機方向制御システムに主に使用されます。
たとえば航空機の前脚操舵システムでは、ステアリングリンクがコックピットからの操縦入力をステアリングアクチュエータに伝達し、地上での正確な操縦とドッキングを可能にします。
航空分野では安全性と精度への要求が極めて高いため、これらのステアリングリンクは航空宇宙グレードの合金で厳しい公差のもとで製造され、気候や運用条件が変わっても一定の性能を確保するために厳格な品質検査を受けます。
8. 鉄道メンテナンス車両
軌道検測車や保線機械などの鉄道メンテナンス車両は、道路車両とはまったく異なる環境で稼働しますが、やはり確実で応答性の高いステアリングシステムを必要とします。
狭い線区や保線区域内での操縦では、レールや他の設備との衝突を防ぐため、ステアリングリンクには正確なコントロールが求められます。
鉄道運用の特殊条件に対応するため、ステアリングリンクには防振構造、補強されたコネクタ、重要なジョイント部における防塵・耐泥設計が施されることが多いです。
9. 鉱山車両
鉱山環境では、大型ダンプトラックか坑内運搬車かを問わず、ステアリングリンクは激しい衝撃、重荷重、過酷な稼働条件に耐えなければなりません。
鉱山サイトの粉塵・異物・湿気はステアリングシステムに深刻な脅威となるため、鉱山車両用ステアリングリンクは通常、シールド構造と高強度・耐摩耗合金で構築されます。
さらに一部の鉱山機械では、ステアリングリンクに監視センサーを組み込み、摩耗をリアルタイムで追跡することで、計画的なメンテナンスを可能にし、計画外のダウンタイムを回避しています。
10. 遊具車両および空港地上支援機器
遊園地の乗り物(軌道式アトラクション車両や観光シャトル)では、ステアリングリンクが安全で滑らかな操縦体験を支えます。
これらのシステムは、滑らかな作動、低騒音、高い安全冗長性を目的として設計されています。
ボーディングブリッジ用トラクターや手荷物カートなどの空港地上支援機器では、ステアリングリンクは狭所での低速・正確な操縦性を重視しつつ、長時間運転にも耐える耐久性を維持します。
あらゆる業界で重要な役割を果たすステアリングリンク
乗用車から鉱山用ダンプトラックまで、船舶から航空宇宙の地上車両まで、ステアリングリンクは無数の機械式ステアリングシステムに共通して不可欠な部品です。
力の伝達、車輪の動きの同期、正確な制御の確保という役割は変わりませんが、その設計は各業界固有の課題に適応しています。
どのような環境においても、ステアリングリンクの用途が示す真実はひとつです。それがなければ、安全で正確な方向制御は決して実現できません。
