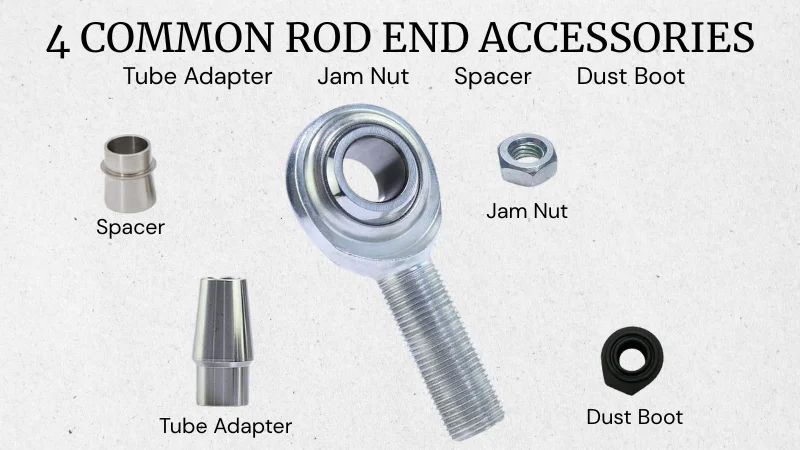

ロッドエンドはレース、オフロードビルド、産業機械で広く使用されています。しかし、ジョイント自体は全体の一部にすぎません。正しく取り付け、長く使うためには、いくつかのロッドエンド用アクセサリーが必要になることがよくあります。これらは単なるオプションではなく、日常の使用で生じる実際の問題を解決するものです。この記事では、4つの一般的なアクセサリーを取り上げ、その重要性を説明します。
ロッドエンド用アクセサリーが必要な理由
ロッドエンド単体でも機能しますが、ほとんどのセットアップではベアリングとハウジングだけでは不十分です。だからこそ、ロッドエンド用キットとアクセサリーが重要なのです。チューブアダプターがあれば、ロッドエンドをリンケージに溶接するのが容易になります。ジャムナットは負荷がかかった状態でも接続をしっかり保持します。そしてミスアライメントスペーサーは、より大きな角度と滑らかな動きを可能にします。さらにダストブーツは、泥や砂からジョイントを保護します。それぞれのアクセサリーは、シンプルでありながら重要な役割を果たします。購入者、ビルダー、エンジニアにとって、これらの選択肢を知っていることは、カタログ上だけでなく実地でも確実に機能するロッドエンドを選ぶ助けになります。
ロッドエンド用チューブアダプター
チューブアダプターは、おそらくロッドエンドの作業で最初に使用するアクセサリーです。リンケージやコントロールアームの端部に溶接され、ロッドエンドをねじ込むためのねじ穴を作ります。
重要な理由：
- チューブアダプターがない場合、摩耗したロッドエンドを交換するには、チューブ全体を切断して再溶接する必要があります。
- あれば、古いロッドエンドを外して新しいものを取り付けるだけ。迅速かつ経済的です。
共通の特徴：
- 材料： 炭素鋼、合金鋼、ステンレス鋼
- ネジのオプション： 右ネジまたは左ネジ
- 適合性： オス型・メス型の両方のロッドエンドに対応
- 用途： レース用サスペンション、オフロードリンケージ、産業用アーム
要するに、チューブアダプターこそがロッドエンドを実地で実用的にするものです。時間を節約し、加工の手間を減らし、ゼロからやり直すことなくリンケージの設計や修理を可能にします。

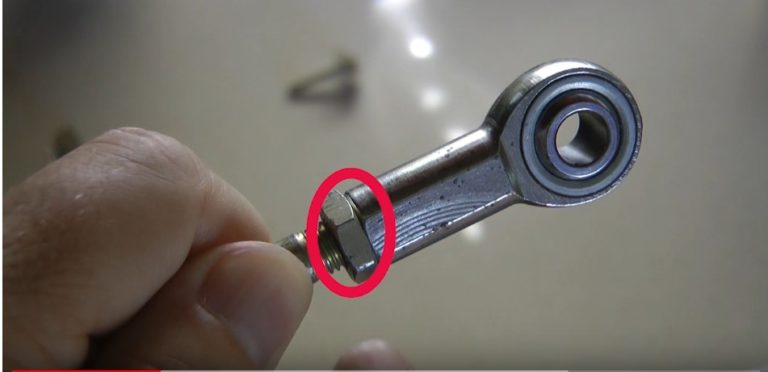

ロッドエンド用ジャムナット
ジャムナットは小さな部品ですが、ロッドエンドをしっかり固定する上で大きな役割を果たします。ロッドエンドをチューブアダプターまたはリンケージにねじ込んだら、ジャムナットを表面に押し付けて締め付け、固定します。これがないと、振動や大きな荷重によってロッドエンドが緩むことがあります。
重要な理由：
- 運転中にロッドエンドが緩むのを防ぐ
- 衝撃や振動があってもアライメントを一定に保つ
- 重要なアセンブリに追加の安全層を提供する
共通の特徴：
- 材料： 一般用途には炭素鋼、腐食性環境や屋外にはステンレス鋼
- ネジの種類： ロッドエンドに合わせて右ネジと左ネジの両方を選択可能
- 使用方法： 通常はロッドエンド1本につき1個。より高い安全性のため2個使用するセットアップもあります
レースカーのサスペンションアームでも産業機械用のリンケージでも、ジャムナットはあらゆるロッドエンドキットに欠かせない、低コストでありながら重要な部品です。接続を確実に締め付けて信頼性を維持するための最もシンプルな方法です。

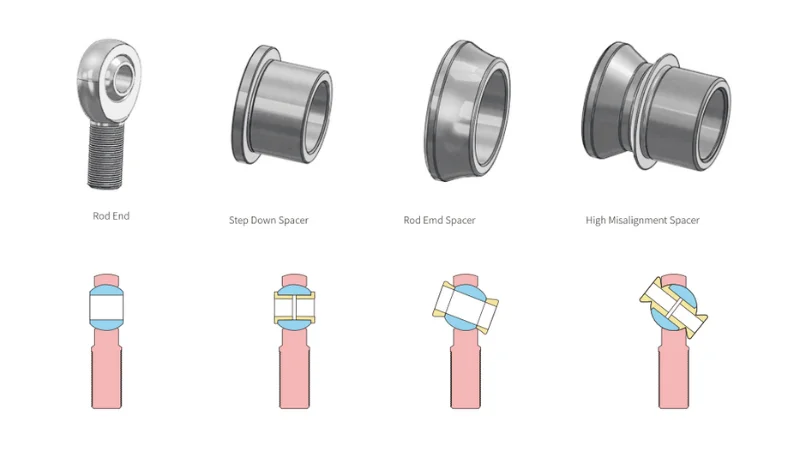

ロッドエンド用ミスアライメントスペーサー
視覚的なデモについては、YouTubeクリエイターgroutaone.
ミスアライメントスペーサー（ハイミスアライメントスペーサーと呼ばれることもあります）は、ロッドエンドを通常許容されるよりも大きな角度で動かす必要がある場合に使用します。ハウジング内のボールの両側に取り付けられ、余分なクリアランスを作ります。これは、ジョイントが通常より大きく可動する必要があるステアリングやサスペンションのセットアップで特に重要です。
重要な理由：
- ロッドエンドの動作角度を拡大。場合により約2倍に
- ステアリングおよびサスペンションシステムの引っかかりを低減
- 動的荷重下でのより滑らかな動きを可能にする
- 動きが制限されることによる早期摩耗を防ぐ
共通の特徴：
- 材料： 炭素鋼とステンレス鋼が標準。軽量なレース仕様ではアルミも使用される
- 適合： ロッドエンドのボールボアに合わせたサイズ
- 用途： オフロード用サスペンションアーム、レース用タイロッド、ステアリングシャフト、カスタムリンケージ
サスペンションがフルストロークに達する前にロッドエンドが引っかかったり限界に達したりした経験があれば、これらのスペーサーがなぜ重要かがわかるでしょう。小さな部品ですが、ロッドエンド用アクセサリーがビルドにもたらす柔軟性を大きく変えます。

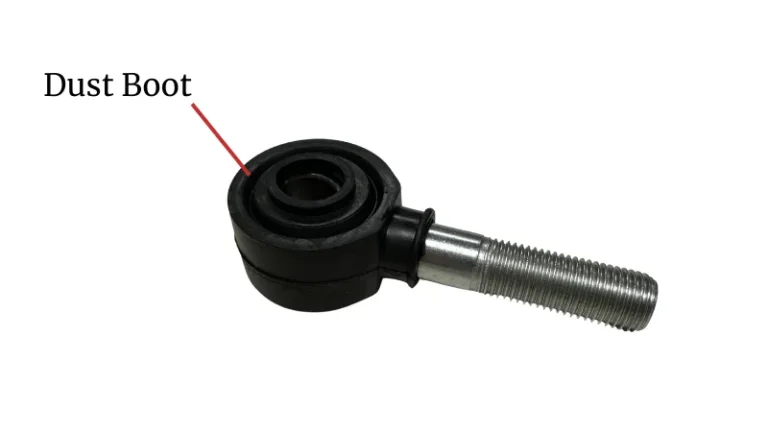

ロッドエンド用ダストブーツ
ダストブーツの役割は保護です。ロッドエンドのジョイントを覆い、そうでなければ寿命を縮めることになる砂、泥、その他の異物の侵入を防ぎます。ブーツがないと、異物がボールやレースに入り込み、騒音、ギクシャクした動き、加速した摩耗の原因となります。
重要な理由：
- 埃、砂、小さな異物の侵入を防ぐ
- ロッドエンドの寿命を延ばす
- 異物混入による不要な騒音と振動を防ぐ
- 汚れた環境や屋外でのメンテナンス必要性を低減
共通の特徴：
- 材料： 耐久性と柔軟性のため、通常はネオプレン（クロロプレンゴム）
- 取り付け： 簡単な工具でロッドエンドにかぶせるだけで、迅速に装着可能
- 用途： オフロード車、農業機械、鉱山機材、そして埃や水分の多いあらゆる作業環境
ロッドエンドを過酷な条件で使用する場合、ダストブーツはオプションではなく必須です。小さなアクセサリーのコストで、より長いメンテナンス間隔と、実地でのトラブルの大幅な減少が得られます。だからこそ、多くのロッドエンドキットには標準で含まれています。
最後に
ロッドエンドはシンプルに見えますが、適切なアクセサリーがなければ本来の性能を発揮できません。チューブアダプター、ジャムナット、ミスアライメントスペーサー、ダストブーツといったロッドエンド用アクセサリーは、実際の問題を解決します。取り付けを容易にし、信頼性を高め、寿命を延ばします。購入者、エンジニア、ビルダーにとって、これらの部品を理解することは、故障の減少とプロジェクトの円滑な進行につながります。産業用のロッドエンドキットの調達でも、レース用サスペンションのアップグレードでも、小さな部品を見過ごさないでください。システム全体を正しく機能させ続けるのは、まさにその小さな部品なのです。
アクセサリーはアセンブリを完成させますが、まずは適切なジョイント選びが重要です。段階的な選定プロセスについては、当社のハイムジョイント購入ガイド.
