農業用トラクターの使用環境は、機械にとって過酷きわまるものです。重い作業機の牽引、凹凸の多い地面、絶え間ない繰り返し荷重が、リンケージ系に複雑な心ずれ・衝撃荷重・構造たわみをもたらします。こうした条件下では、単純な剛結合は内部応力を逃がすことができず、破損や変形に至るケースが少なくありません。
まさにこの理由から、ロッドエンドとその中核部品である球面軸受は、農業機械に不可欠な存在です。これらは単に荷重を支えるだけでなく、機械システムにおける「柔軟なヒューズ」としての役割を果たします。
本記事では、トラクターの4つの主要システムにおけるこれらの部品の適用ロジックを解説します。
**技術用語：ロッドエンドと球面軸受の違い
以下のエンジニアリング選択を正しく理解するには、しばしば混同される2つの用語を区別する必要があります：
ロッドエンド： これはアセンブリです。球面軸受を内蔵したハウジングに、おねじまたはめねじの軸部（シャンク）が付いた構造で、最大の利点は取り付けの容易さとリンケージ長さの調整です。

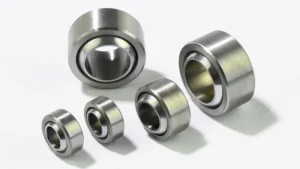

球面軸受（SPB）： シャンクを持たない「ボールと外輪」からなる中核ユニットです。極めて高負荷の用途では、エンジニアはねじ付きロッドエンドを避け、ねじ部の根元での破損リスクを回避するため、この軸受をハウジングやシリンダークレビスに直接圧入することが少なくありません。
1. 三点ヒッチシステム
三点ヒッチはトラクターと作業機をつなぐ主要なインターフェースです。巨大な静的・動的荷重を支えながら、高い調整性と地形追従性を維持するという、一見矛盾する2つの役割を果たさなければなりません。そのため、ロッドエンド技術は3つの主要部位に適用されています：

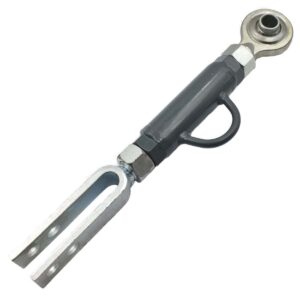

調整式リフトロッド
リフトロッドは油圧リフトアームとロワーリンク（下側リンク）を結び、作業機の水平出し（例：プラウが水平に接地するようにする）を担います。調整機構は通常、ねじ式の縦型リンクです。リフトアームが動くと、リフトロッドとロワーリンクの間で複雑な角度運動が発生します。剛性ピンではこの多軸方向の心ずれに対応できません。そのため、高性能なリフトロッドでは下端にクレビス式ジョイントやロッドエンドを組み込み、長さ調整を行いながら角度ずれを吸収して曲がりを防ぐのが一般的です。

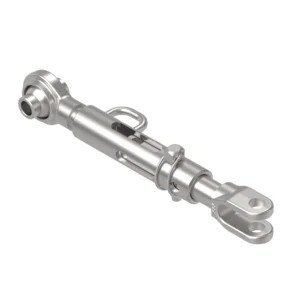

調整式スタビライザーバー
ロワーリンクの側面に設けられるスタビライザーバーは、作業機の横方向の揺れを抑制します。作業中は作業機が畝に沿って動けるよう多少の自由度が必要で、走行時はタイヤへの接触を防ぐためスタビライザーを固定します。この押し引きの繰り返し荷重に耐えるには、耐久性の高い接続部が求められます。現在のトラクターでは、横からの衝撃に耐え、ターンバックル（両ねじ）ボディで簡単にテンション調整できるヘビーデューティーなロッドエンドが広く使われています。

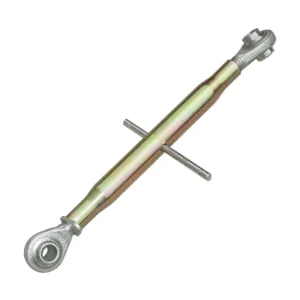

トップリンク
「第三の点」として、トップリンクは作業機のピッチ姿勢（アタック角）を調整します。これはロッドエンドの典型的な用途です。トップリンクの両端には大きな心ずれ角の許容性が求められます。地面が波打って作業機がトラクターに対して前後に傾く際、ロッドエンドは等速ジョイントのように旋回し、力が常に軸方向に伝わるようにします。剛結合では、作業機が傾いた瞬間に巨大な曲げ荷重がかかり、ねじ軸が折れてしまいます。
2. 関節式ステアリングシステム
大馬力の4WDトラクターでは、関節式ステアリングは油圧シリンダーによって前後のシャーシフレームを押し引きします。ここでの使用条件は根本的に異なり、極めて大きなラジアル荷重（半径方向荷重）が特徴です。
ここで球面軸受が主流である理由 重いトラクターが深い泥にはまり、ステアリングを切ろうとする際、ピボット部にかかる圧縮力は計り知れません。標準的なねじ付きロッドエンドは、ねじ山の根元に応力が集中するため、ここで弱点になり得ます。そこでヘビーデューティーモデルでは、球面軸受（SPB）をシリンダーアイやシャーシのヒンジ部に直接圧入するのが一般的です。この設計はねじ付きロッドエンドより組み付けが難しいものの、構造強度では優れています。最適な給油溝と組み合わせれば、高圧・低速の揺動条件下で軸受の転動面が塑性変形（「つぶれ」）するのを防げます。
3. ステアリングシステム（前車軸）

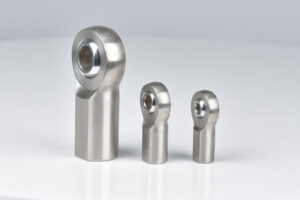

従来型の前軸式トラクターでは、タイロッドとドラッグリンクがハンドルとタイヤをつなぐ安全上極めて重要な接続部です。ここでの最大の課題は衝撃荷重と汚染（コンタミネーション）です。
「研磨ペースト」効果への対策 地面に最も近い精密部品として、ステアリング用ロッドエンドは泥や砂に絶えずさらされます。シールが破損すると、研磨性の粒子がハウジング内に侵入し、グリースと混ざって典型的な「研磨ペースト」状態を作り、ボールと転動面の摩耗を加速させます。
軸受工学の分野では、コンタミネーション（汚染）が破壊に及ぼす影響が体系的に研究されています。たとえば、転がり軸受において、潤滑剤が硬い粒子によって効果的に隔絶されずに汚染されると、汚染係数（$e_c$)は大幅に悪化し、実際の疲労寿命が理論値の10%未満まで低下することがあります [1]。
ロッドエンドはすべり接触系に属し、転がり軸受とは損傷メカニズムが異なりますが、過酷な農業環境で異物が引き起こす損傷の傾向は非常に一致しています。したがって、外部ステアリングシステムには、耐久性のあるラバーブーツと、グリースニップルからの定期的なグリース洗浄を含むメンテナンス戦略が必須であり、任意ではありません。

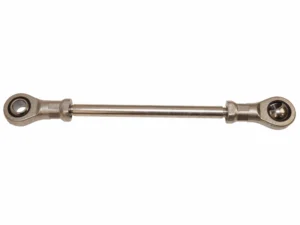

4. キャビン内操作リンケージ
キャビン内に入ると、スロットル、クラッチ、油圧レバーのリンケージに対する要求は180度変わります。求められるのはもはや強度ではなく、精密さと操作フィールです。
メンテナンスフリー設計が選ばれる理由 キャビン内でオペレーターが嫌うのは2つ。グリースガンをシートに持ち込むことと、ペダルの「引っかかり」やむらのあるフィールです。そこで標準的な選択となるのが、PTFE（テフロン）ライナー付きのロッドエンドです。PTFEライナーは低く一定の摩擦係数を実現し、金属同士の「スティックスリップ」を排除します。これにより、滑らかでリニアな操作応答が得られます。重要なのは、このメンテナンスフリー設計が部品寿命の間給油を一切必要とせず、キャビン内を清潔に保てる点です。
クイック選定ガイド
これら4つのシナリオが示すように、「万能」の農業機械用ロッドエンドは存在しません。各部位の実際の使用条件を理解してこそ、正しいエンジニアリング選択が可能になります。
| 適用領域 | 主要荷重 | 主要課題 | 標準的な選択 | メンテナンス |
|---|---|---|---|---|
| 三点ヒッチ（トップリンクなど） | 軸方向の引張／圧縮 | 大きな心ずれ角と長さ調整が必要 | ロッドエンド（ねじ付き）- 大心ずれシリーズ | 定期的な給脂 |
| 関節式ステアリング | 極端なラジアル荷重 | 転動面の変形とねじ部の破損を防止 | 球面軸受 – 圧入式、ねじ軸なし | 中央給油 / 高稠度グリース |
| 前輪ステアリング（タイロッド） | 衝撃 + 泥の侵入 | 汚染により寿命が大幅に短縮（業界の一致見解） | ブーツ付きロッドエンド – シールド・補強タイプ | フラッシング給脂 |
| キャビン内操作系 | 高頻度／低負荷 | 滑らかなフィールとグリース汚れのなさが必要 | PTFEライナー付きロッドエンド – 自己潤滑シリーズ | メンテナンスフリー |
