用途に適したハイムジョイントやロッドエンドを選ぶことは、サスペンション、ステアリング、機械システムの性能と耐久性に大きな影響を与えます。オフロード車、機械、カスタムビルドのいずれに取り組んでいる場合でも、正しいハイムジョイントを選択することで、滑らかな動作と長持ちする結果が得られます。では、ハイムジョイントはどのように選べばよいのでしょうか。具体的なニーズに合った正しい選択ができるよう、段階的に解説します。
インチ規格とメートル法のどちらを使うかを確認する
ハイムジョイントの選び方の詳細に入る前に、まず決めるべきはインチ規格とメートル法のどちらで作業するかです。インチ単位はアメリカで一般的に使用され、メートル法はヨーロッパやアジアで広く普及しています。選択した測定システムによって、ボルトやナットなどの他の部品や金具とロッドエンドの適合性が決まります。したがって、用途や構成全体に合った測定規格を選ぶことが不可欠です。
オスネジとメスネジのどちらを使うかを確認する
次に、オスネジが必要か、それともメスネジが必要かを判断します。オスネジは対応するメスネジにはめ込む外ねじを持ち、メスネジはオス側を受け入れる内ねじを持ちます。この違いは、セットアップとの正しい位置合わせと適合を確保するうえで重要です。一般的に、オスネジ型のハイムジョイントはブラケットなどの部品にねじ込む場所で使用され、メスネジ型のハイムジョイントはボルトやシャフトを受け入れる場所で使用されます。
右ネジと左ネジのどちらを使うかを確認する
3つ目のポイントは、右ネジと左ネジのどちらが必要かということです。右ネジが最も一般的で、ほとんどの用途で使用されます。右ネジは右側にねじ山が立ち上がり、左ネジは左側に立ち上がります。左ネジは、一部のステアリングシステムやサスペンションセットアップのように、逆ネジが必要な用途で必要となります。ネジの方向は部品の組み立てや取り外しに重要なため、システムの正しい側に合わせてください。

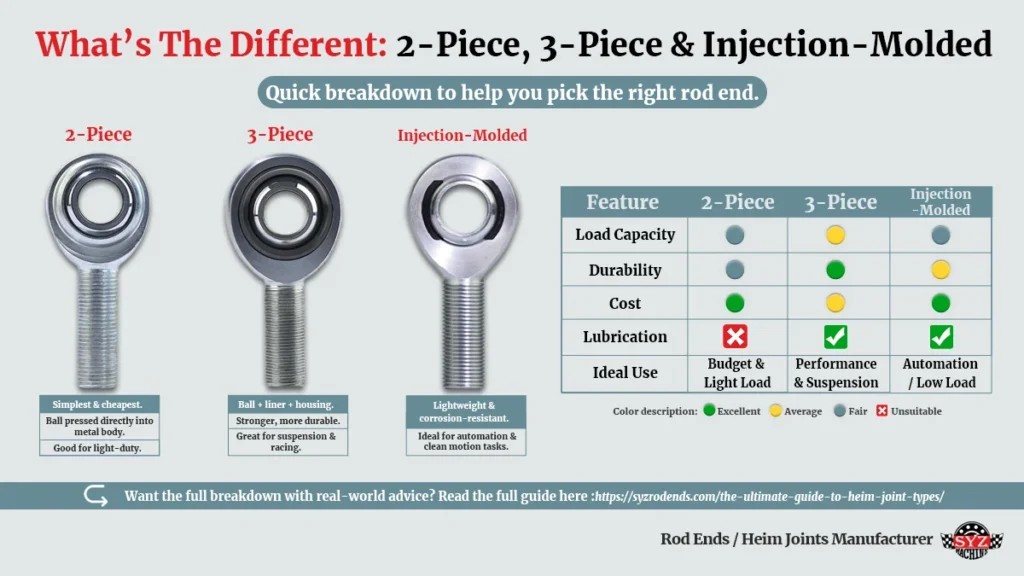

タイプを確認する：2ピース、3ピース、または射出成形
次に、必要なハイムジョイントのタイプについて説明します。2ピース、3ピース、または射出成形のいずれかです。2ピースのハイムジョイントが最も一般的で、ボールとハウジングで構成されるシンプルで信頼性の高い設計です。3ピースのハイムジョイントは、ボールとハウジングの間に追加のレースまたはワッシャーを加え、特に高負荷用途においてより高い強度と耐久性を提供します。最後に、射出成形のハイムジョイントは軽量用途向けに設計されており、自動車やカスタムプロジェクトでよく使用されます。各タイプにはそれぞれ独自の利点があるため、用途を理解することが最適な選択に役立ちます。
寸法を確認する
正しい寸法を選ぶことは、ハイムジョイント／ロッドエンドの選定において最も重要な要素と言えます。考慮すべき13の主要なサイズ要素は以下のとおりです：
- D（ヘッド外径） – ジョイントヘッドの外径。ハイムジョイント全体のサイズを決定します。
- AM（オス型ロッドエンドの中心距離） – ボール中心からオス側ねじ部の底までの距離。
- CM（有効ねじ長） – ジョイントを固定するために使用するねじの有効長。
- AF（メス側外径） – メス側の外径。オス側との適合性を決定します。
- CF（メス側の有効ねじ長） – メス端の有効ねじ長。
- W（ボール幅） – 鋼球の幅。可動範囲に影響します。
- T（ボディ幅） – ジョイントボディの幅。取り付け位置への適切な収まりを確保します。
- B（ボア径） – ロッドエンドの内径。特定のボルトやシャフトへの適合を可能にします。
- ボール径基準（ボール直径の参照値） – ボールの最大直径。ジョイントハウジングに適切に収まることを保証します。
- ねじ N UNF 3A – ねじの種類と規格。ユニファイ細目ねじ（UNF）を使用し、オスねじには3A精度等級が適用されることを示します。
- ミスアライメント – ハイムジョイントが損傷することなく回転できる最大角度。サスペンションやステアリングなど、可動性が必要な用途にとって極めて重要です。
- 静的ラジアル荷重 – 静的条件下でジョイントが半径方向に耐えられる最大荷重。
- 参考重量 – ハイムジョイントの総重量。サスペンションや機械システムの性能に影響する場合があります。
ハイムジョイント／ロッドエンドを選定する際は、これらすべての寸法を慎重に検討することが重要です。適切な適合により滑らかな動作が保証され、損傷のリスクが最小限に抑えられ、ロッドエンドが最適な性能を発揮します。
カスタマーサポートに相談する
どのハイムジョイントがご自身のニーズに適しているか不明な場合は、遠慮なくカスタマーサポートチームにお問い合わせください。選定プロセスをサポートし、プロジェクトに最適な部品をお選びいただけるようお手伝いします。技術的なアドバイスやカスタムビルドのガイダンスが必要な場合も、私たちの専門家が、電話やメール一本でご対応いたします。
まとめ
正しいハイムジョイントを選ぶことは、機械システムの性能と寿命を確保するために不可欠です。測定規格、ネジの種類、寸法などの要素を考慮することで、ニーズに合った情報に基づいた決定ができます。疑問がある場合は専門家に相談し、構成するすべての部品が完璧に適合することを確認してください。それでは、良いビルドを！
適切なハイムジョイントの選択は段階的なプロセスですが、素材、性能、用途も重要です。完全な概要については、当社のハイムジョイント購入ガイド.
