サスペンション部品といえば、ジョニージョイント、ハイムジョイント、ビルダーブッシングはよく使われる3つの部品ですが、構造・材質・機能・最適な用途が大きく異なります。ここでは、それぞれのタイプに最適な場面を示しながら、各部品を簡単に概観します。
- ジョニージョイント: 再組換え可能な設計と高い可撓性で知られるジョニージョイントは、強度と可動域の両方を必要とするオフロード車両に最適で、過酷な地形や耐久用途にうってつけです。
- ハイムジョイント: 精度と耐久性のために作られたハイムジョイントは、強度と可撓性が鍵であり、振動減衰が優先事項ではない、ハイパフォーマンスレースやオフロードビルドでよく使われます。
- ビルダーブッシング: 優れた振動減衰性能を備えるビルダーブッシングは、高速道路でもオフロードでも快適な乗り心地を求める車両に最適ですが、極限のオフロード使用では耐久性が劣る場合があります。
では、この3種類のサスペンション部品の違いをさらに詳しく見ていきましょう。
構造の比較
ジョニージョイント

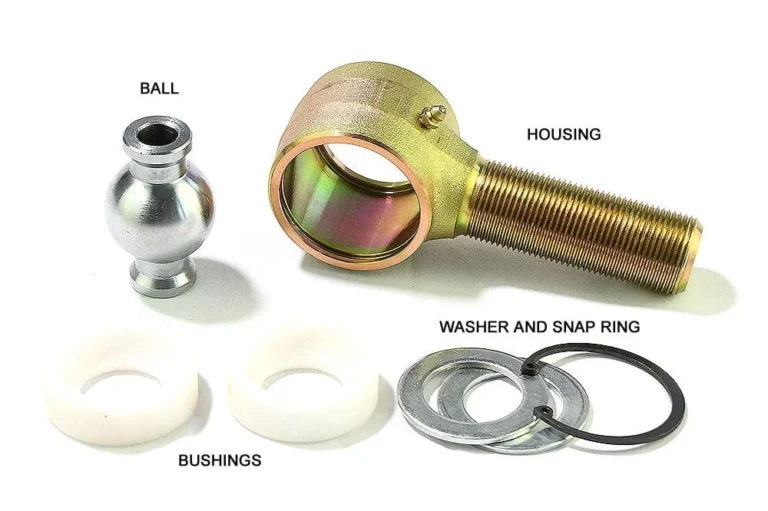

以下はジョニージョイントの分解図2点です。
ジョニージョイントは、ハウジング・ブッシング・鋼球・スナップリング・シャフトで構成されます。ハウジングには通常、注油用のグリースニップルが付いており、鋼球には通常、大きな心ずれスペーサーが付属します。シャフトには通常おねじが切られており、めねじが必要な場合は、シャフト以外のジョイント部分のみを購入し、シャフトはお客様側で溶接するのが一般的です。
ハイムジョイント

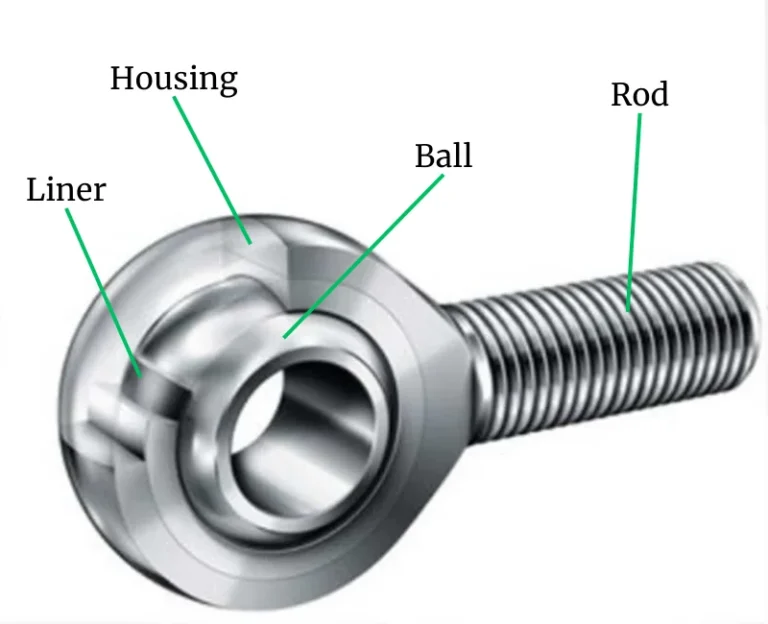

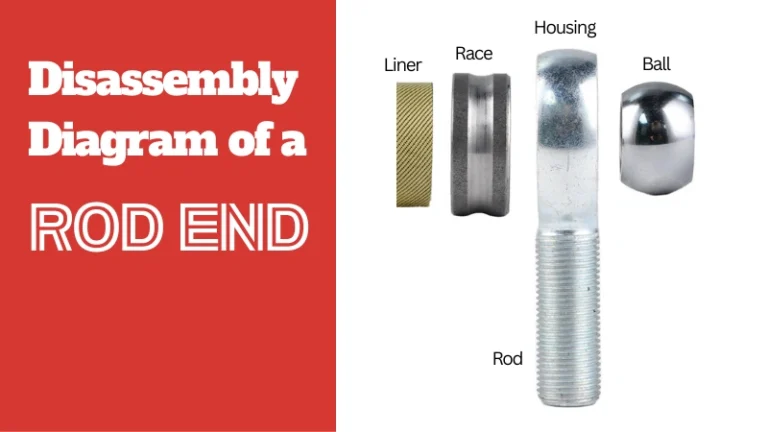

以下はハイムジョイントの分解図2点です。
ハイムジョイントは、ハウジング・鋼球・ライナー・シャフトで構成されます。一部のハイムジョイント、特に産業用途で使われるものには、ハウジングにグリースニップルが付いています。鋼球には通常、心ずれスペーサーが付属せず、別途購入が必要です。シャフトはおねじ・めねじのどちらも可能で、用途に応じた柔軟性があります。
ビルダーブッシング

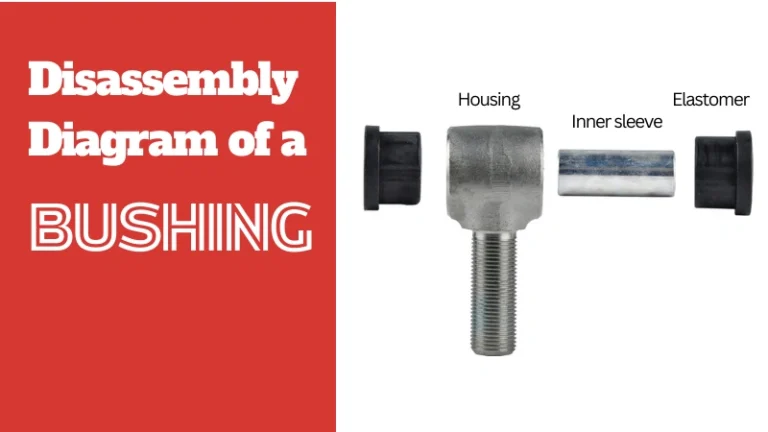

以下はビルダーブッシングの分解図2点です。

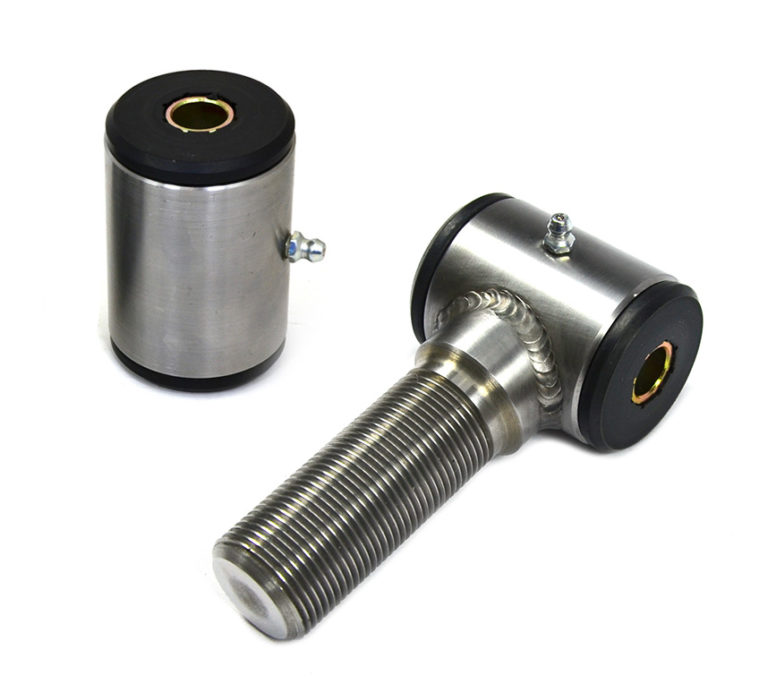

ビルダーブッシングは、ハウジング・エラストマー・インナースリーブで構成されます。ハウジングには注油を容易にするグリースニップルが付いているものと、付いていないものがあります。
材質の比較
ジョニージョイント
- ハウジング: 通常は鍛造鋼・クロモリ4130鋼・ステンレス鋼で作られ、耐久用途に必要な強度と耐久性を提供します。
- 鋼球: 鋼球は通常、熱処理鋼・高炭素の熱処理鋼・軸受鋼52100・クロモリ4130鋼で作られ、高荷重下での高性能と耐摩耗性を確保します。
- ブッシング: 高密度ポリウレタンまたはデルリン®（アセタール/POM）で作られることが多く、耐久性と柔軟性を兼ね備え、より良い可動性と衝撃吸収を実現します。
ハイムジョイント
- ハウジング: クロモリ4130鋼・7075-T6航空機用アルミ・ステンレス鋼・炭素鋼で作られ、高い構造強度と軽量化の選択肢を提供します。
- 鋼球: 通常は軸受鋼52100または440Cステンレス鋼で作られ、過酷な条件での最大の強度と長寿命を目的としています。
- ライナー: ライナーは多くの場合PTFE（テフロン）または青銅で作られ、低摩擦を実現し、経時的な摩耗を抑えます。
ビルダーブッシング
- ハウジングとインナースリーブ: 通常は炭素鋼（最も一般的）・クロモリ4130鋼・ステンレス鋼で作られ、強度と耐食性を確保します。
- エラストマー: ゴムまたはポリウレタンで作られ、これらの材質は柔軟性と振動減衰を提供し、乗り心地を滑らかにします。
作動原理の比較
ジョニージョイント
ジョニージョイントは、ハウジング内の鋼球が、精密にはめ合った再組換え可能なポリマーブッシングの中で回転することで機能します。リンクが動くと、金属鋼球がポリマーブッシング内で回転しようとし、可撓性と高い負荷容量の両方を提供します。
主な特長:
- 大きな角度心ずれを許容します。
- 適度な弾性緩衝を提供します。
- 極めて高い荷重に耐えられます。
ハイムジョイント
ハイムジョイントは、PTFE（テフロン）などの低摩擦ライナー内で金属鋼球が回転することで機能し、リンクに多軸・大角度の自由な動きを可能にします。
主な特長:
- 広範な多軸角度移動を許容します。
- 最も精密で直接的なサスペンションジオメトリ制御を提供します。
- 弾性緩衝なし ― 振動や衝撃が金属を通じて直接伝わります。
ビルダーブッシング
ビルダーブッシングは、中央のエラストマー（ゴムまたはポリウレタン）がリンクの動きをねじれと伸縮によって吸収・緩衝することで機能します。リンクは中心軸を中心に回転するか、わずかにたわみます。
主な特長:
- リンクの角度変化は限定的に許容します。
- 主に振動を吸収し、騒音を低減します。
| 特長 | ジョニージョイント | ハイムジョイント | ビルダーブッシング |
|---|---|---|---|
| 作動の仕組み | 鋼球が再組換え可能なポリマーブッシング内で回転します。 | 金属鋼球が低摩擦ライナー（PTFE）内で回転します。 | エラストマーがねじれと伸縮で動きを吸収します。 |
| 角度心ずれ | 大きな角度心ずれを許容します。 | 多軸角度移動を許容します。 | 限定的な角度変化を許容します。 |
| 弾性緩衝 | 適度な弾性緩衝を提供します。 | 弾性緩衝なし。 | 主に振動を吸収し、騒音を低減します。 |
| 荷重容量 | 極めて高い荷重に耐えられます。 | 高精度。サスペンションジオメトリ制御に有効。 | 負荷容量は低く、主に快適性向け。 |
使用コストの比較
ジョニージョイント
ジョニージョイントは購入コストが最も高く、市場価格は通常70〜130ドル（元祖ジョニージョイントブランドRockJock 4×4、旧Currie Enterprises）です。
ただし、長期的な維持費用は比較的低〜中程度です。その理由は再組換え可能な設計にあります。ジョイントが摩耗しても、高価な金属ハウジングとセンターボール全体を交換する必要はありません。通常は比較的安価なポリマー内カップを交換するだけでよく、長期的には費用対効果の高い選択となります。
ハイムジョイント
ハイムジョイントは購入コストが中程度で、一般的な価格帯は45〜80ドル.
です。維持費用については、継続的に最も高くつきます。これは、ハイムジョイントが砂・泥・水などの外部汚染物質による急速な摩耗に弱く、ガタつきや騒音の原因になりやすいためです。頻繁な交換が必要で、交換時にはジョイント全体を購入しなければならず、長期的なコストが高くなります。
ビルダーブッシング
ビルダーブッシングは購入コストが最も低く、市場価格は30〜60ドル.
です。維持費用も長期的に最も低く、ビルダーブッシングは通常5年以上もち、交換費用も非常に安価です。長寿命と低交換コストにより、多くの用途で費用対効果の高い選択肢となっています。
| 特長 | ジョニージョイント | ハイムジョイント | ビルダーブッシング |
|---|---|---|---|
| 購入コスト | 最高（70〜130ドル）。 | 中程度（45〜80ドル）。 | 最低（30〜60ドル）。 |
| 維持費用 | 再組換え可能な設計により低〜中程度。 | 高額。摩耗による頻繁な交換が必要。 | 低額。5年以上もち、交換も安価。 |
| 交換部品 | ポリマー内カップのみの交換で済み、コストを節約できます。 | 摩耗したらジョイント全体の交換が必要です。 | 必要に応じてエラストマー部品を簡単に交換できます。 |
用途の比較
ジョニージョイント
ジョニージョイントは、オフロード車両でよく使われます。特に、最大限のサスペンションストロークとリンク角度が求められる、耐久重視のオフロード・ロッククローリングビルドです。これらの車両には、コントロールアームやトラックバーのための柔軟で耐久性のある接続が必要です。主な用途は次のとおりです。
- ジープ・ラングラー（TJ、JK、JLシリーズ）およびジープ・チェロキー（XJ）: 最大限のホイールアーティキュレーションとリンク角度を要求する、ヘビーオフロード・ロッククローリング向けの改造に使用されます。
- 改造されたフォード・ブロンコ、トヨタ・ランドクルーザー、トヨタ・タンドラ/タコマ、シボレーK5ブレイザーなどのオフロードトラックやSUV: ロングストロークサスペンションへのアップグレードを必要とする車両にとって、ジョニージョイントは大角度での可撓性に不可欠です。
ジョニージョイントは、極限のたわみと耐久性が必要な場面に理想的で、特にオフロード車両向けのカスタムロングストロークサスペンションビルドで威力を発揮します。
ハイムジョイント
ハイムジョイントは、精密な制御と迅速な応答が重要なモータースポーツで最もよく使われます。主な用途は次のとおりです。
レース用途: ハイムジョイントの精度と耐久性は、サスペンションジオメトリを正確に制御する必要があるモータースポーツで第一の選択となっています。
過酷なロッククローリング: ジョニージョイントは一般的により耐久性が高いものの、ハイムジョイントは過酷なロッククローリングでも使われます。特に、最大限のサスペンションストロークと妥協なき自由な動きを求める車両です。例えば、過酷なロッククローリングの改造では、純正のショートコントロールアームを、純正の約2倍の長さになることもあるカスタムロングアームに交換します。このロングアームの両端にはハイムジョイントを使用し、最大限の角度心ずれ・精密なフィードバック・コントロールを提供するとともに、ねじ調整によりサスペンションジオメトリを微調整します。
オフロードを越えて、ハイムジョイントは次のような他の産業でも広く使われています。
ビルダーブッシング
ビルダーブッシングは最も幅広い用途を持ち、多様な産業で使われています。車両から重量機器まで、多くのシステムに不可欠な存在です。主な用途は次のとおりです。
- 自動車および車両: サスペンション・ステアリング・駆動系に組み込まれ、接続部品間で振動減衰とわずかな回転動作が求められる場所で使われます。
- 産業機械: さまざまな産業用途で摩擦を低減し、衝撃を吸収するために使われます。
- 重量機器および船舶: 過酷な作業環境での滑らかな作動と耐久性を支えます。
- 航空宇宙および日常の家庭機器: 高精度機器や家電製品でも重要な役割を果たしています。
車両業界では、サスペンション・ステアリング・駆動系の2つの部品を連結し、わずかなねじれを許容したり振動を減衰させたりする必要がある場面では、ほとんどの場合ビルダーブッシングが使われています。
まとめ
ジョニージョイントは再組換え可能な設計と高い可撓性を備え、オフロードや耐久用途に理想的です。ハイムジョイントは精度に優れ、モータースポーツや過酷なロッククローリングでよく使われます。ビルダーブッシングは快適性と振動減衰に最適で、自動車・産業の両分野で広く使われています。構造・材質・機能・コストの違いを理解することが、ニーズに合った正しい部品の選択につながります。
