球面軸受とボールベアリングのどちらを選ぶかには、設計・機能・用途の違いを理解することが欠かせません。どちらの軸受も機械システムで広く使われていますが、それぞれの特徴によって得意とする環境が異なります。本記事では両者の違いを解説し、お客様の用途に最適な製品をお選びいただけるようサポートします。
作動メカニズム：すべりと転がりの違い
球面軸受は、内輪と外輪の間のすべり接触によって機能します。通常は、補強ナイロン、PTFE（テフロン）や青銅などの特殊なライナー材を使用し、多くの場合、潤滑（オイルやグリース）によって摩擦を低減します。このすべり機構により、性能に影響を与えることなく角度ずれを吸収できます。
一方、ボールベアリングは転がり接触で作動し、鋼球が内輪と外輪の転動面の間を転がることで点接触を生み出します。この設計は摩擦を最小限に抑えますが、心ずれへの対応力は限られます。そのため、ボールベアリングは高速・低摩擦の用途に最適です。
用途

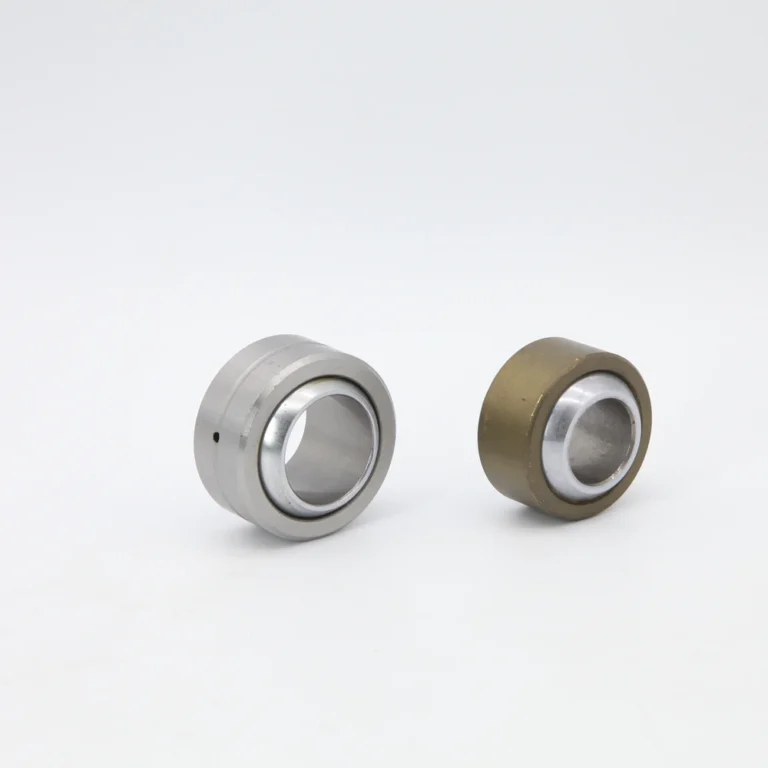

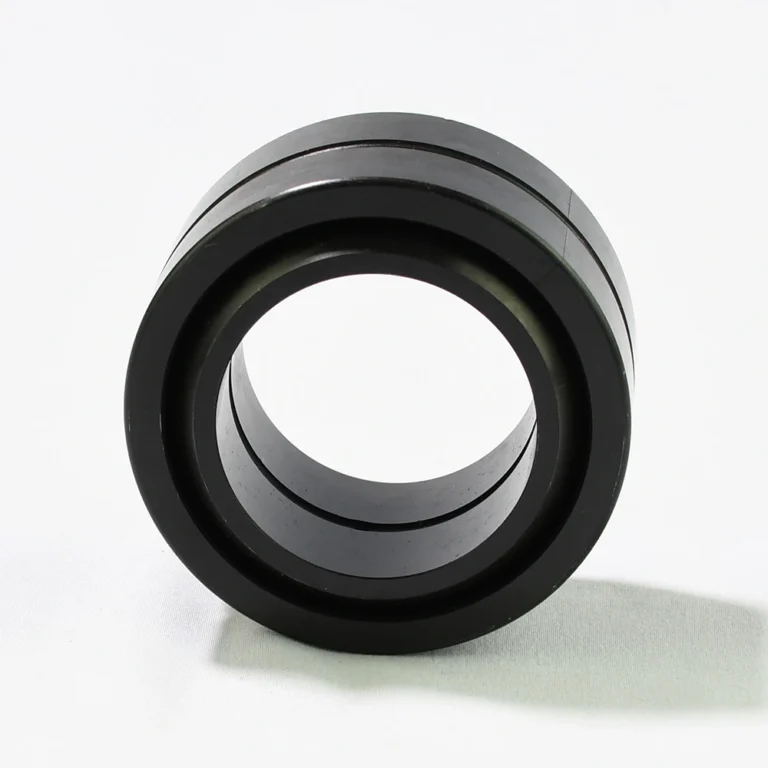

球面軸受
これらの球面軸受は、大きなラジアル荷重とアキシアル荷重を支えながら角度ずれを吸収できるように作られています。重量機械、自動車のサスペンションシステム、船舶用機器など、位置決めと負荷容量が重要な用途で広く採用されています。大きく複雑な荷重と軽度の心ずれに同時に対応したい場合は、球面軸受が最適な選択肢となります。
ボールベアリング
ボールベアリングは、低摩擦・高速回転向けの用途のために設計されています。電動モーター、自転車のホイール、事務機器など、速度と滑らかな作動が求められる分野で広く使用されています。抵抗が少なく高速回転が求められる環境では優れた性能を発揮しますが、心ずれが生じる条件では性能が低下します。
負荷容量
球面軸受
これらの軸受は、大きなラジアル荷重とアキシアル荷重を同時に支えることができ、重い複合荷重の支持と心ずれの吸収が求められる用途に最適です。油圧シリンダーや重量機械など、ゆっくり動く部品や揺動する部品に大きな負荷容量が必要な環境に適しています。
ボールベアリング
ボールベアリングは設計上、ラジアル荷重に優れ、設計によっては軽いアキシアル荷重にも対応できます。ただし、鋼球と転動面の接触が点接触に限られるため、負荷容量は球面軸受より低くなるのが一般的です。モーターや精密機器など、軽負荷かつ高速回転の用途に適しています。
主な違い
| 特長 | ボールベアリング | 球面軸受 |
|---|---|---|
| 接触機構 | 転がり（点接触） | すべり（転動体なし） |
| 負荷容量 | 軽〜中負荷 | 重負荷・複合荷重に対応 |
| 主な荷重の種類 | 主にラジアル、アキシアルは小 | ラジアル・アキシアル両方、心ずれに対応 |
| 自動調心能力 | 低い（心ずれに敏感） | 高い（角度調整向けに設計） |
| 速度適性 | 高速 | 低速または揺動運動 |
| 代表的な用途 | モーター、精密機械 | 自動車サスペンション、重量機械 |
球面軸受の主なメリット

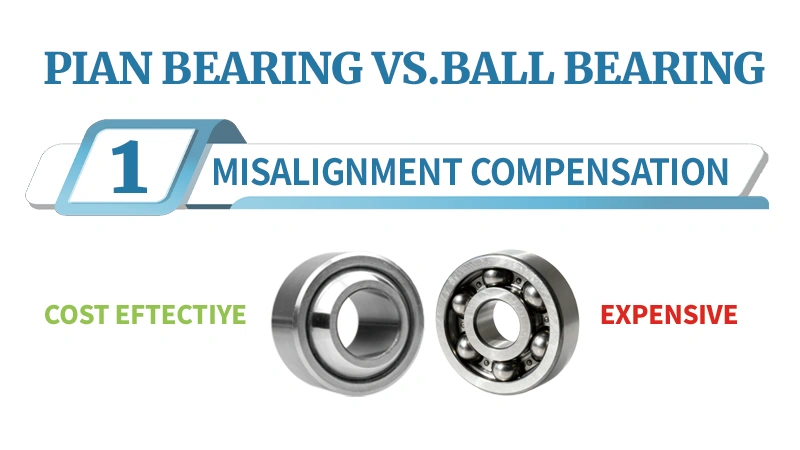

1. 低コストでの心ずれ吸収
自動調心機能付きのボールベアリングと異なり、球面軸受は追加コストをかけずに心ずれを容易に吸収できます。取り付け時に自動的に調心するため、高価な調整作業や追加加工が不要になります。

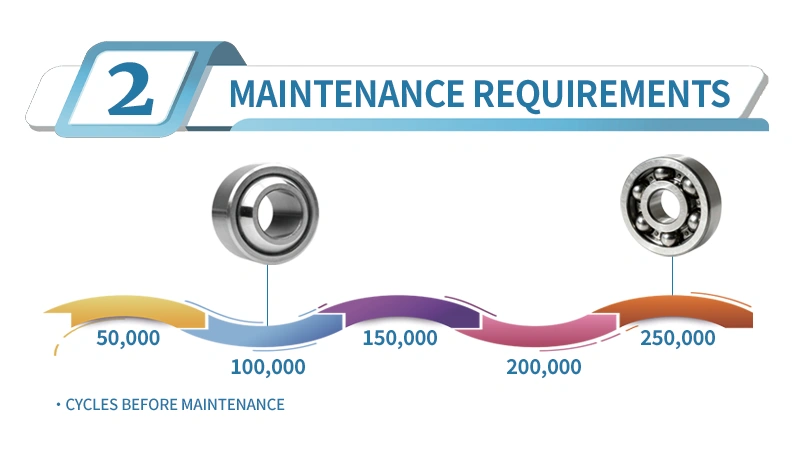

2. メンテナンス負担が最小
球面軸受は、油を含浸させた金属粉末を用いる焼結プロセスで製造されます。この常時潤滑により頻繁なメンテナンスの必要性が減り、従来のボールベアリングに比べて長期的に大幅にコストパフォーマンスに優れます。

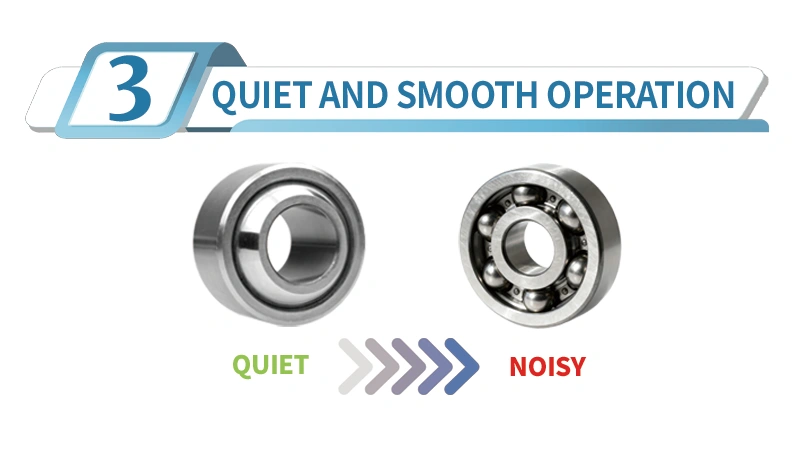

3. 静かで滑らかな作動
常時潤滑のおかげで、球面軸受は静かで滑らかに作動します。そのため、産業機械や自動車システムにおいて、静音性が求められる用途に最適な選択肢となり、より静かな環境を実現します。

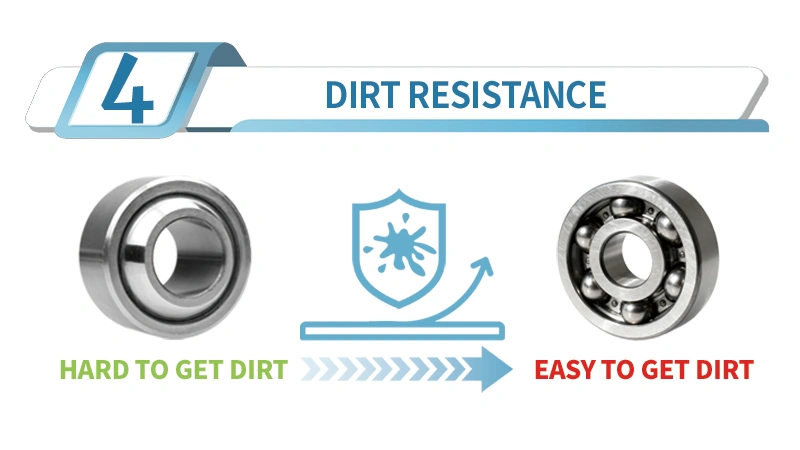

4. 優れた耐塵性
球面軸受の設計は、粉塵の多い環境において特に、汚れや異物を排出しやすい構造です。作動時の熱によって油が細孔から染み出し、異物を押し出すため、汚れの蓄積が抑えられます。

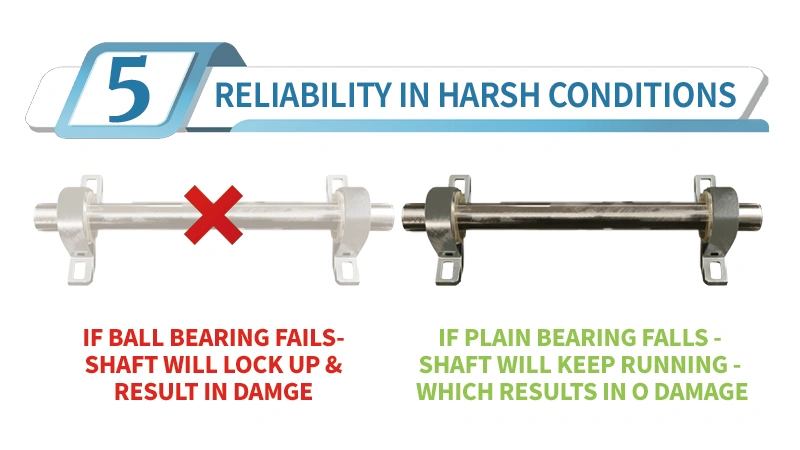

5. 過酷な環境での信頼性向上
球面軸受が摩耗・故障する際には、通常きしみ音が発生しますが、システムは動作を続けられます。一方、ボールベアリングの故障は軸の焼き付きを引き起こし、モーターや他の部品を損傷させる恐れがあります。このため、重要な用途では球面軸受の方が信頼性が高くなります。

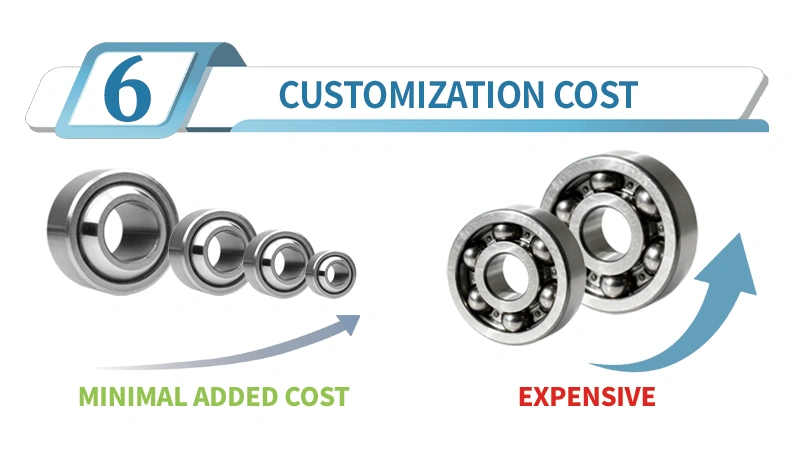

6. 低コストでのカスタマイズ
焼結製法を用いているため、球面軸受は最小限の追加コストでカスタム製作が可能です。特にOEM数量での生産で有利です。一方、ボールベアリングのカスタマイズにはより複雑な工程が必要で、改造コストが高くなります。

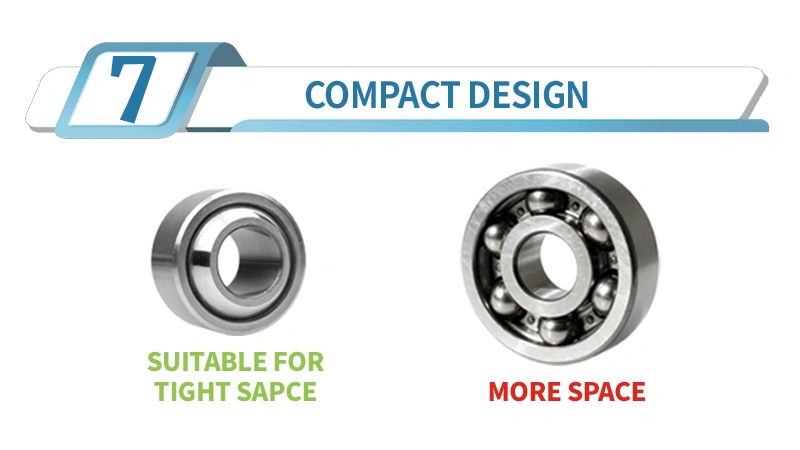

7. 狭いスペース向けのコンパクト設計
球面軸受はコンパクトな設計で、スペースが限られる用途に適しています。小型であるため、ボールベアリングが収まらない個所にも搭載でき、設計の自由度が高まります。
まとめ
球面軸受とボールベアリングのどちらを選ぶかは、主に用途によって決まります。高い負荷容量と心ずれ許容性が求められる重量用途には球面軸受が最適であり、一方、負荷が比較的軽く高速・低摩擦が求められる環境ではボールベアリングが力を発揮します。設計、荷重対応、用途適性の主な違いを理解することで、より的確な判断ができ、設備の最適な性能を確保できます。
