ロッドエンドを扱う際に見落とされがちなパラメータの一つがトルクです。トルクはハウジング内で球面ボールを回転させるのに必要な力を定義し、負荷容量、摩耗寿命、操作精度に直接影響します。このガイドでは、ロッドエンドのトルクとは何かを説明し、3つのトルククラス（F1、F2、F3）を詳解し、トルクの測定方法と調整方法を示し、実使用でなぜ経時的に変化するのかを考察します。
ロッドエンドの回転トルクとは？

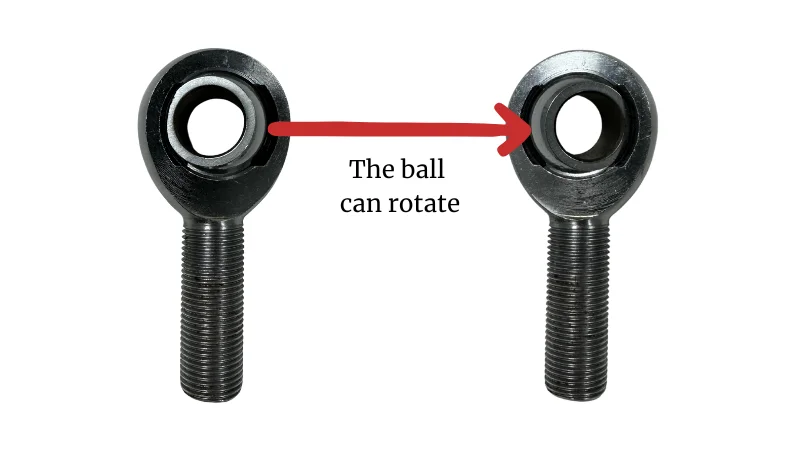

本来、ロッドエンドのトルク（ブレークアウェイトルクや起動トルクとも呼ばれる）とは、ボールを球面座の中で動かすのに必要な力のことです。ボールはハウジングにしっかり保持されながら滑らかに旋回しなければならず、その抵抗を測定します。
なぜ重要なのか？
トルクがロッドエンドの性能を決めるからです：
- 高トルク のジョイントは動きに抵抗し、負荷下での位置合わせを保ちますが、調整が難しくなります。
- 低トルク のジョイントは自由に動き、応答性が向上しますが、摩耗が早くなります。
工場出荷時のトルクは、ボールとレース間のプリロード、材質の選択（鋼対 PTFEライナー）および潤滑によって設定されます。一度定義されれば、トルククラス（F1、F2、F3）は技術者に選定のための明確な基準を与えます。
これはジョイントの「感触」と考えてください。意図的に硬いものもあれば、軽く回るものもあります。正しい選択は用途次第です。レーシングサスペンションには安定性が必要な場合があり、オートメーションは滑らかな動きを好みます。
ロッドエンドの3つの一般的なトルクレベル
ロッドエンド内部のボールを素手で回そうとしたことがあれば、あるときは固くロックされたように感じ、またあるときは自由に回った、ということにお気づきかもしれません。この違いは偶然ではなく、部品が属するトルククラスによるものです。ほとんどのロッドエンドはF1、F2、F3という3つの実用的なレベルに分類されます。各レベルは開始トルク（ブレークアウェイトルク）の異なる範囲を表し、機械設計の中でそれぞれの役割を持っています。
F1クラスのトルク（6〜24 lbf）

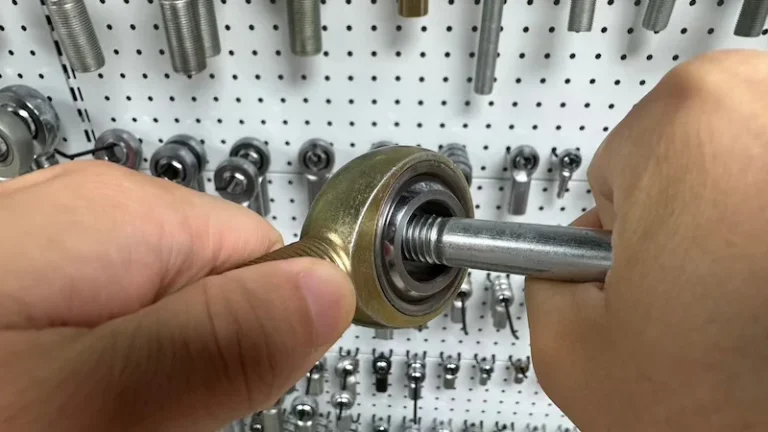

F1はグループのヘビー級です。開始トルクが6〜24ポンドのこれらのロッドエンドは極めて硬く設計されています。実際、通常は手でボールを回すことはできず、レバーかバーの補助が必要です。
なぜこれほど硬いジョイントにするのか？
F1トルクは高負荷・高応力環境に理想的だからです。サスペンション幾何を最大限に制御する必要があるレーシングカーや、わずかなガタが壊滅的な摩耗を招きかねない重量機械を想像してください。高い抵抗は、調整の容易さをいくらか犠牲にする一方で、極限条件下での位置合わせ維持に役立ちます。
要するに、F1トルクは負荷下での安定性と耐久性を意味しますが、楽な動きは期待できません。
F2クラスのトルク（2〜6 lbf）

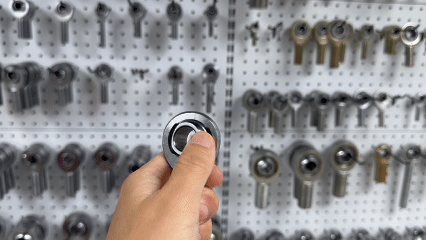

F2は中間に快適に位置します。開始トルクは約2〜6ポンドで、ボールは手で回せますが、確実に抵抗を感じます。このバランスにより、F2ロッドエンドは軽量機械から産業設備まで、最も広く使用されるカテゴリーの一つとなっています。
なぜか？ 完璧な妥協点だからです：
- 中程度の荷重下で安定を保つのに十分なトルク。
- 取り扱いやすさと素早い調整のために十分に低い抵抗。
一般的なオートメーション、軽量機器、中程度の機械システムを扱う場合、F2トルクが最適なバランスポイントとなることが多いです。
F3クラスのトルク（0〜1 lbf）

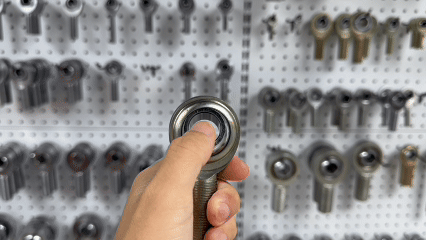

スペクトラムの反対端にF3があります。ほとんど抵抗がなく（0〜1ポンド）、これらのロッドエンドは労なく回転します。ボールは指一本で回せ、ほとんど摩擦を感じません。
それは弱さを意味しません。単に、強さよりも感度と応答性のために設計されているということです。用途には、軽量デバイス、精密計測機器、そしてジョイントを最小限の力で自由に動かす必要がある場面が含まれます。
もちろん、トレードオフは高応力下での耐久性です。F3ロッドエンドは高負荷のレーシングサスペンションに組み込めば長持ちはしませんが、適切な環境では滑らかな動きにおいて比類ありません。
トルククラスの簡単な比較
| トルククラス | 開始トルク範囲 | 感触 | 典型的な用途 |
|---|---|---|---|
| F1 | 6–24 lbf | 手では回せず、レバーが必要 | チューニングカー、レーシングサスペンション、重量機器 |
| F2 | 2–6 lbf | 手で回せるが、明確な抵抗がある | 軽量機器、産業機械、オートメーションシステム |
| F3 | 0–1 lbf | ほとんど抵抗なく自由に回転 | 精密計測機器、軽量デバイス、高応答メカニズム |
トルクの測り方は？
ここでは、球面軸受にトルク測定治具を取り付けて、その原理を示します。ロッドエンドの測定も同じ手順で行います。
ステップ 1 — セットアップの固定

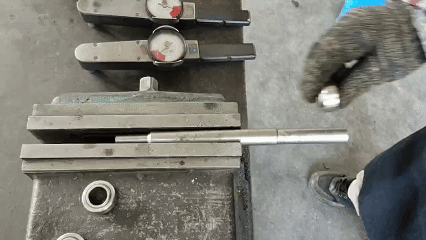

鋼製の棒を万力で挟み、その上に軸受を取り付けます。これで全体が安定します。
ステップ 2 — 治具の取り付け

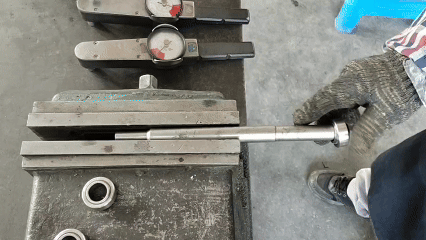

トルク測定治具を軸受の外輪に取り付けます。治具には駆動点となる六角ヘッドが付いています。
ステップ 3 — トルクゲージの取り付け

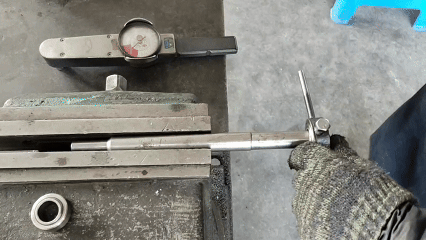

アナログトルクゲージには六角ソケットが付いています。治具の六角ヘッドに、がっちりはまるまで差し込んでください。
ステップ 4 — トルクをかける

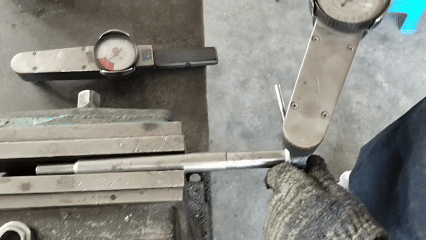

ゲージのハンドルを滑らかに回します。動きを一定に保ち、急な衝撃を与えないようにします。
ステップ 5 — 値を読み取る

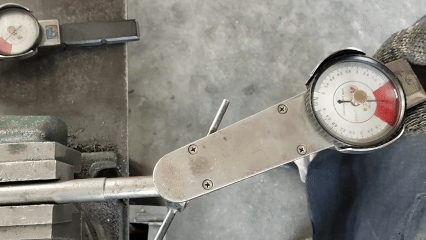

ボールが回り始めた瞬間の読み値を記録します。これがブレークアウェイトルクです。F1、F2、F3の範囲と比較してください。
トルクレベルはどう調整するのか？
工場では、専用のプレス機を使ってロッドエンドをトルククラス（F1、F2、F3）に設定します。この工程では、ジョイントの外輪に制御された圧力を加え、ボールのプリロードを増減させて、トルクが所定の範囲に一致するまで調整します。
この調整により、出荷されるすべてのロッドエンドが規定のトルクレベルを満たし、購入者は箱を開けた瞬間から一貫したF1、F2、F3の性能を得られます。
トルクレベルは時間とともに変わるのか？
正直に言えば：はい、変わります！
どんなに丁寧に作られたロッドエンドでも、トルクは永遠に同じではありません。時間が経つと部品はなじみ、グリスは乾き、負荷がダメージを与えます。その結果は？新品のときに感じたロッドエンドのトルクは変化する可能性があります。少しの場合もあれば、大きく変わることもあります。
潤滑の劣化
グリスやコーティングは永遠には続きません。熱、埃、湿気によって薄まったり汚れたりします。そうなるとボールの滑りが悪くなり、ジョイントが硬く感じられます。もし潤滑が完全に尽きると、摩擦が急激に増大する可能性があります。
表面の摩耗
動くたびにボールとハウジングは擦れ合います。最初はなじみによって多少「緩む」こともあります。しかし長い使用の後には、傷、へこみ、さらには軽い錆が現れることがあります。こうした小さな変化が抵抗を増やし、ジョイントが新品時よりも硬く感じられるようになります。
芯ずれと負荷
ロッドエンドが完全に整列していない、あるいは重い負荷でシャフトが曲がると、ボールは滑らかな軌道上を動けなくなります。この不均一な圧力が余計な抵抗を生みます。車輪のアライメントがずれた状態での運転に少し似ていて、すべてが本来より重く感じられます。
温度変化
寒さはジョイントをねばりけのある硬い印象にし、高温はグリスを薄めてボールのハウジング内での座り方を変えます。いずれの場合も、トルクは室温のときと同じ感触にはなりません。
プリロードのなじみ
ロッドエンドのトルククラス（F1、F2、F3）は、ボールがハウジングにどれだけきつくセットされているかで決まります。時間とともに、この締め付けは少し緩むことがあります。F1ロッドエンドは「高トルク」のままであっても、長い使用の後にはF2に近い感触になることがあります。
技術者はこの変化をプリロードの挙動と結び付けて考えることが多く、場合によっては摩擦トルクから推定できます。NASAも摩擦トルクによるプリロードの間接的な評価方法を締結基準で示しています。
トルクレベルは使用とともに変化しますが、スイッチを切り替えるようなものではありません。摩耗、潤滑、実使用環境による緩やかなドリフトです。アプリケーションでトルク精度が重要であれば、ロッドエンドを定期的に点検し、変化が問題になる前に交換するのが最善です。
特殊構造：調整式コンビネーションロッドエンド
これまで、トルククラス（F1、F2、F3）は工場出荷時に固定されているものとして見てきました。ほとんどのロッドエンドは実際にその通りです。しかし、その常識を破る設計が一つあります。リビルド可能なロッドエンド.

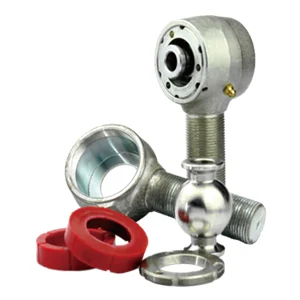

このタイプは固定されたトルクレベルを与える代わりに、外側ハウジングを締めたり緩めたりすることで抵抗を微調整できます。適切な工具があれば、プリロードを加えて硬めの感触（F1に近い）にしたり、緩めて滑らかで自由な動き（F3に近い）にしたりできます。つまり、1つの部品でトルク範囲全体をカバーできるのです。
それがなぜ便利なのか？
- 現場での柔軟性：レーサー、ビルダー、整備士は部品を交換する代わりに、その場でトルクを調整できます。
- プロトタイピング：技術者は開発中に複数のサンプルを発注することなく、さまざまなトルク設定をテストできます。
- 寿命の延長：トルクは時間とともに自然にドリフトするため、ジョイントを締め直したり緩めたりして適正範囲に戻せます。
デメリットは？
調整式ロッドエンドは通常高価で、慎重な扱いが必要です。締めすぎるとジョイントが早期に摩耗し、緩めすぎると安定性を失う恐れがあります。しかし、トルクが本当に重要なプロジェクトにとっては、この調整ダイヤルがあることは大きな強みです。この締め付けと摩耗のバランスは、ボルト締結体の設計にも見られるもので、トルクは安全性と寿命に重要な役割を果たします。参考として、NASAの締結体トルク設計基準.
まとめ
トルクはデータシートで最も目立たない仕様かもしれませんが、最も重要なものの一つです。ロッドエンドのトルクの仕組みと、F1、F2、F3の間での変化を知っていれば、産業機械向けの調達であれ、レーシングサスペンションのチューニングであれ、自分の構成に合った適切な部品を選べます。さらに柔軟性が必要な場合は、調整式設計によってトルクを工場任せにせず自分でコントロールできます。
要するに：トルクを見過ごさないでください。抵抗と自由の適切なバランスこそが、ロッドエンドを信頼性が高く、応答性があり、長寿命なものにするのです。
トルクは重要な性能要素の一つです。ハイムジョイントに影響するすべての要素の完全な解説は、こちらの卸売バイヤーズガイド.
