既存のハイムジョイントを測定せずに交換品を発注すると、リンクにねじ込めず、クレビスピンが通らず、ブラケットに干渉する部品の箱で行き詰まり、正しい品が届くまで2週間待たされることになりがちです。ハイムジョイントの仕様体系は外見上シンプルに見えます。ねじサイズを選べば終わり、と。そうではありません。ねじサイズは、発注や新規ジョイントの選定前に確認すべき7つの寸法のうちの1つにすぎません。
このガイドでは7つの寸法をすべて取り上げます。それぞれについて、何を決める値なのか、デジタルノギスとねじピッチゲージを使った測り方、そして実際によく見られる値の目安をわかりやすく説明します。
ねじサイズだけでは不十分な理由
ねじ仕様（例：1/2″-20やM12×1.25）は、ほとんどの梱包に刻印され、カタログの検索フィルターでも使われる数値です。交換品を注文する際の基準となるもので、カタログブランド間の直接交換であれば通常はそれで十分です。しかし、それでわかるのはハイムジョイントがリンク端やチューブにねじ込めるということだけです。球面軸受のボアがクレビスピンに合うか、ハウジングがブラケットに収まるか、ジオメトリが要求するミスアライメント角をジョイントが持つか、そしてジョイント全体の長さがリンクの調整長を変えてアライメントを崩さないかについては、何も教えてくれません。
まずねじを測り、次にその他を測ります。7つの寸法はすべて相互に関連しています。4つ合っていても1つ欠ければ、ジョイントは機能しません。
必要な工具
デジタルノギス — ねじピッチ以外のすべての測定はこれで行います。分解能0.001″（0.02 mm）の6″デジタルノギスで十分です。MitutoyoやStarrettは信頼できます。Harbor Freightの自社ブランドでも、たまに使う程度なら実用です。バーニアノギスも正確ですが読み取りは遅めです。いずれも巻き尺よりはるかに優れています。
ねじピッチゲージ — 折りたたみ式のねじピッチゲージがあればピッチを確実に特定できます。なければ、外見上ほとんど同じに見える規格（3/8″-24と3/8″-16は、ピッチゲージを当てるまでシャフト上では似て見えます）を目視で比較することになります。ねじピッチゲージセットは15ドル未満で、当て推量を完全になくせます。
角度計またはスマートフォンの水平器アプリ — 振れ角（ミスアライメント角）の確認には、デジタル角度ゲージかスマホ水平器アプリの角度機能で十分な精度が得られます。確認するのは、ジョイントが幾何条件に応じたオフセットに届くかどうかであって、寸法を公差まで保証することではありません。
ジョイントがノギスの測定範囲より長い場合は、6″の鋼製定規が全長測定に便利です。そうでなければ、ノギスとピッチゲージですべて足ります。
寸法 1：ねじサイズとピッチ
ねじの仕様は出発点であり、ハイムジョイントで最もよく参照される寸法です。ジョイントがリンクチューブの端、ターンバックル本体、またはロッドエンドのねじハウジングに接続できるかどうかを決めます。
ねじ径：オス型ジョイントでは、ノギスの外側ジャウでねじ山の山頂を挟んでシャフト外径を測ります。これがねじの呼び径です。メス型では、内側ジャウでねじの内径を測ります。
ねじピッチ：ねじピッチゲージの歯をねじに当て、どれかがガタつかずきれいに収まるまで探します。ハイムジョイントでよく使われるインチ規格：1/4″-28、5/16″-24、3/8″-24、1/2″-20、5/8″-18、3/4″-16。よく使われるメートル規格：M6×1.0、M8×1.25、M10×1.25、M12×1.25、M14×1.5、M16×1.5。メートルとインチは呼び径が近いため混乱を招きます。3/8″-24のシャフトとM10×1.25のシャフトは、どちらも外径が約10 mmです。しかしピッチが異なるためねじは互換性がなく、無理にねじ込むと双方が損傷します。
右ねじか左ねじか：標準のハイムジョイントは右ねじです。左ねじ版は、リンクの片端をもう片端と逆方向にねじ込むことで、チューブを回して長さを調整できるターンバックルや調整機構に使われます。左ねじジョイントには通常、シャフトに逃げ溝や「LH」の刻印がありますが、必ずしもそうとは限りません。既存のリンクからジョイントを外す場合は、発注前にねじの向きを確認してください。
オス型かメス型か：オス型はチューブやフォークにねじ込むおねじシャフトを持ちます。メス型は、ボルトやスタッドを受けるめねじ穴がボディにあります。ねじの仕様（径とピッチ）の測り方はどちらも同じですが、ボディの形状は異なります。測定の前に、用途に必要な形式を確認してください。

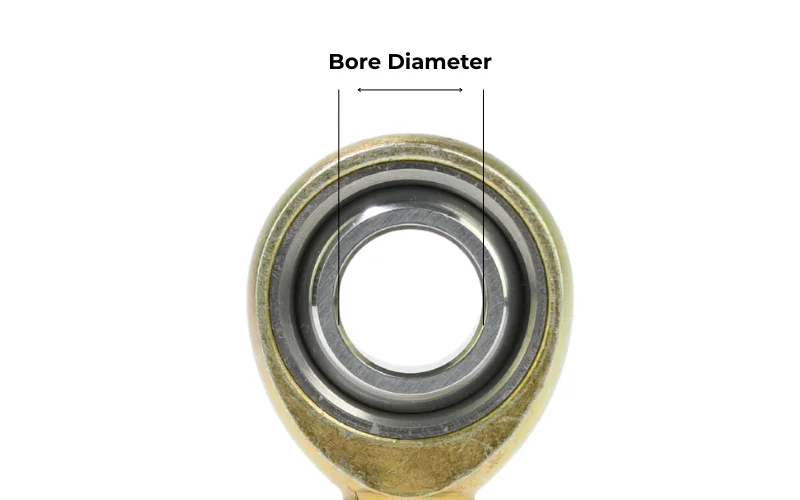

寸法 2：ボア径
ボアとは球面軸受の中心を貫く穴、つまりクレビスピン、固定ボルト、ピボット軸が通る開口部のことです。機械的に最も重要なはめあい寸法です。ボアが小さすぎるとピンが力を入れないと入らず、大きすぎると横方向のガタが生じ、他が合っていても負荷時にジョイントが鳴ります。
測定方法：デジタルノギスの内側ジャウ（主ジャウの上にある小さな段差ジャウ）を使います。ボア壁の対面に当てるまで開き、0°の位置でボアを測り、90°回転してもう一度測ります。新品なら両方の読みはノギスの分解能の範囲内で一致するはずです。摩耗したジョイントは、ピンとの繰り返し負荷によってボアが楕円化します。2つの測定値がずれる場合は、かなり使われたジョイントだというサインです。
一般的なボアサイズ：インチ系ボアサイズ：1/4″（6.35 mm）、5/16″（7.94 mm）、3/8″（9.53 mm）、1/2″（12.7 mm）、5/8″（15.88 mm）、3/4″（19.05 mm）。
メートル系ボアサイズ：6 mm、8 mm、10 mm、12 mm、14 mm、16 mm、20 mm。
ねじと同様に、ここでも規格の重複に注意が必要です。3/8″ボアは9.53 mm、10 mmボアは10 mmです。この0.47 mmの差は、ピンによって圧入にもなり、ガタにもなります。互換性があると決めつける前に、規格がインチかメートルかを確認してください。
ボアとピンのなじみ確認：クレビスピンを手元に持っているなら、組み立て前に試してみてください。ピンは適度な手の力でスーッと通るべきで、引っかかりも横方向のガタもあってはなりません。ハンマーで叩かないと入らないならボアが小さいかピンが大きく、無理に入れるとライナーを傷めます。揺すると横に動くならボアが大きいかピンが小さく、そのガタは負荷時にジョイントに現れます。
寸法 3：ハウジング外径
ハウジング外径とは、球面軸受を収めるリングまたはボディ部の外径、すなわちボア軸に直角に測ったジョイントの最も太い部分のことです。この寸法は、ブラケット、シャーシのチューブ、リンク反対側のロッドエンドハウジングなど、周囲の構造と干渉しないかを決めます。
測定方法：ノギスの外側ジャウを開き、ボア軸に直角に、ジョイントボディの最も太い位置で挟みます。ハウジングの真円度を確認するため、90°違う向きで2回測定します。新品なら読みは一致します。過負荷で変形したハウジングは向きによって読みが異なり、中古ジョイントの有力な診断手段になります。
この寸法が効くところ：ハウジング外径が最も問題になるのは、固定された空洞を持つ既存ブラケットにジョイントを収めるときや、ジョイント付近のチューブや構造部材とのクリアランスを確保するときです。カタログ品同士の直接交換では、同等仕様のジョイント間でハウジング外径はボアやねじほど変わりませんが、それでも、特にメーカーが違えば変わります。あるメーカーの1/2″-20ジョイントと別のメーカーの1/2″-20ジョイントでハウジング外径が同じだと決めつけないでください。
ねじサイズ別の一般的なハウジング外径の範囲（参考値。メーカーにより厳密には異なります）：
| ねじ | ハウジング外径（目安） |
|---|---|
| 1/4″-28 / M6 | 16–18 mm |
| 3/8″-24 / M10 | 22–26 mm |
| 1/2″-20 / M12 | 28–32 mm |
| 5/8″-18 / M16 | 36–40 mm |
| 3/4″-16 / M20 | 44–50 mm |
必ず実際のジョイントで確認してください。これらは代表的な範囲であり、固定された仕様ではありません。
外径が全幅を示すのに対し、ピボット中心から頂部までの距離—寸法 6—がブラケット内部のクリアランスを決めます。
寸法 4：ボディ幅と全長
この2つの寸法は、ジョイントがアセンブリ内でどれだけのスペースを占めるかを合わせて決めます。ボディ幅（リング幅・ハウジング幅とも呼ばれます）はジョイントの最も幅広い部分が占める軸方向のスペースを示し、全長はシャフトの先端からハウジングの反対側の面までのジョイント全体の寸法を示します。
ボディ幅：ハウジングの平面部における面間距離です。ブラケットやフォークに接触する面のことです。ノギスの外側顎または深さ測定棒を使用します。この寸法が必要なブラケットスリット幅を決めます。ボディがブラケットスリットより広いと収まりません。狭い場合はスペーサーで軸方向のガタをなくす必要があります。
全長：オス型ではシャフトの先端からハウジングの反対側の面まで、メス型ではハウジングの端から反対側の端までの全長です。この寸法はリンクの調整長に影響します。摩耗したジョイントを別メーカーの新品に交換する場合、全長が数ミリメートル違うだけでリンクのジオメトリが変わります。組み立て時に再調整しない限り変化します。重要なステアリングやサスペンションのリンクでは、調整を固定する前に差異を織り込んでください。
全長の測り方：シャフトの先端をノギスの固定顎に平らに当て、可動顎をハウジングの反対側の面に当てます。長いジョイントでは6″ノギスの測定範囲を超えることがあります。必要に応じて12″の定規をノギスと併用して確認してください。
カタログのデータシートでは、全長は通常 **L** または **C**、ボディ幅は **B** または **W** と表記され、ハウジング幅がリング外径とは別の項目として記載されることもあります。表記はカタログ規格（ISO、ANSI、JIS）によって異なるため、サプライヤーがどの規格を使用しているか確認してください。
ボディ幅はハウジング自体を指します。ピボット部の幅については寸法 5 を参照してください。

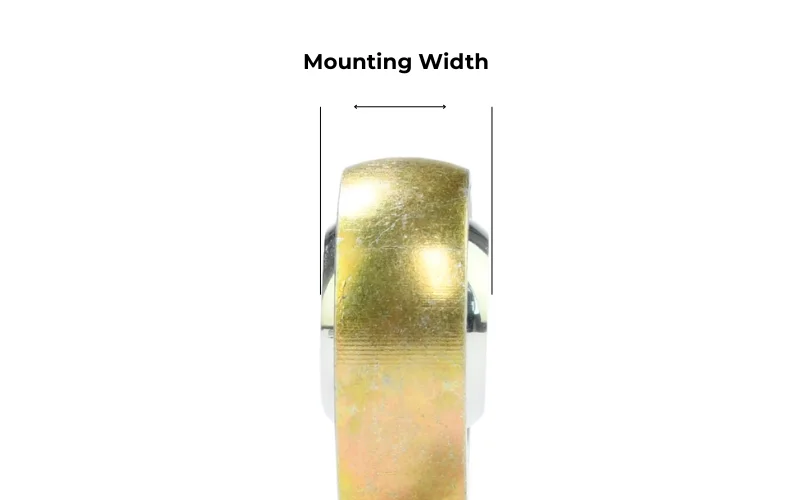

寸法 5：取付幅（ボール幅）
寸法 4 がハウジングの厚みを扱うのに対し、取付幅は内側ボールの平面間の軸方向距離、つまりスペーサーやブラケットの耳が実際に接触する面の距離です。高性能ハイムジョイントでは、リンクがブラケットに当たらずに可動できるよう、ボールはほぼ常にハウジングより広く作られています。
測り方： ノギスの外側顎を使って、内側の回転ボールの2つの平行な平面間の距離を測ります。測定前にボールがハウジング内で中央に位置していることを確認してください。大ミスアライメント用の一体型スペーサーが付いているジョイントは、一方のスペーサーの最外面からもう一方の最外面までを測ります。
重要な理由： この寸法は部品の「スタック高さ」を決めます。取付幅がブラケットの開口部より狭い場合は、シムやスペーサーで隙間を埋める必要があります。広い場合はジョイントが収まりません。精密なステアリングセッティングでは、0.5 mmのズレでも軸方向のガタが生じ、ハンドリングを悪化させ、負荷時に異音の原因になります。
寸法 6：ヘッド径向高さ
ヘッド径向高さとは、ジョイントの垂直軸に沿って測った、ボアの正確な中心からハウジングヘッドの最外縁までの距離です。ジョイントヘッドの「半径」を表します。
測り方： これは派生的な測定です。まずハウジング外径（寸法 3）を測ります。ハウジングが完全に左右対称なら、径向高さは外径のちょうど半分です。手動で確認するには、ノギスの深さ測定棒を使用します。ノギスのベースをハウジングの外側の頂部に当て、測定棒をボア内の中心点に当たるまで伸ばします。別の方法として、ハウジングの頂部からボアの下縁までを測り、ボア径（寸法 2）の半分を加えます。
重要な理由： これは「クリアランス半径」です。C型ブラケットやフォークの内部に、ジョイントが底付きしないのに必要なスペースを示します。カスタムのサスペンションタブを設計する場合、ボルト穴からブラケット背面までの距離はこの径向高さより大きくなければなりません。ハウジングが「高すぎる」（径向高さが大きい）と、ジョイントは傾き始める前にブラケットに当たって動きを制限し、有効な可動範囲が狭まります。

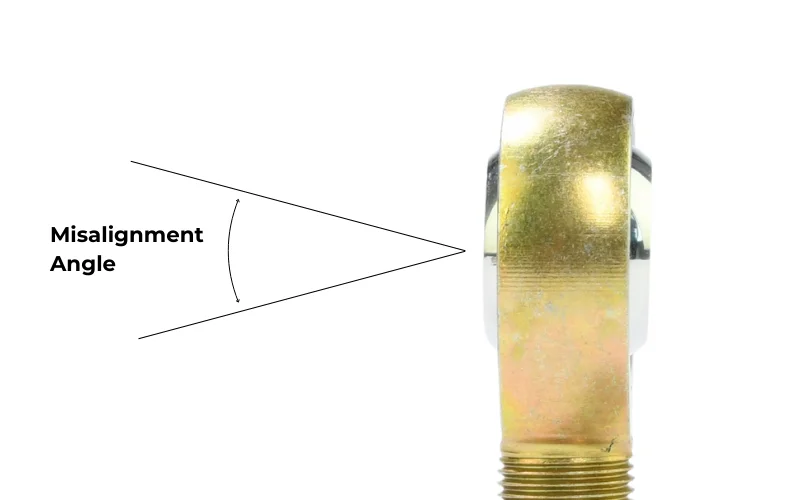

寸法 7：ミスアライメント角
ミスアライメント角とは、ボールがハウジングに接触して停止するまでに球面軸受が回転できる角度範囲です。ノギスで測る寸法ではなく、用途のジオメトリ要件に対して検証する機能チェックまたはカタログ仕様です。
手元のジョイントでの測り方：ジョイントのボディを固定し、硬い止まりに達してハウジングに接触するまでボア軸（穴）を回転させます。中央位置から止まりまでの角度がミスアライメント角です。デジタル角度計を使う場合は、シャフトに当てて中央位置でゼロ調整し、止まりまで回して角度を読み取ります。または、ボア軸に沿った平面に対してスマートフォンの水平器アプリの角度機能を使ってもかまいません。
ミスアライメント角は通常トータル値で表記されます。トータル±25°のジョイントは、中央から各方向に25°動きます。トータルで記載するデータシートと、片側値で記載するデータシートがあります。値を比較する前に仕様の説明をよく読んでください。
ジョイントタイプ別の一般的なミスアライメント角:
- 焼結ライナーやPTFEライナーの標準ジョイント：片側±12°〜±15°（トータル±24°〜±30°）
- ワイドアングル・高ミスアライメントジョイント：片側±25°〜±30°
- 精密スチールオンスチールジョイント：片側±8°〜±12°（角度は小さいが負荷容量は大きい）
重要な理由：サスペンションが最大伸展した状態のジオメトリや、ステアリングがフルロックのリンクでジョイントに20°の角度オフセットが必要な場合、片側±12°の標準ジョイントはその位置で機能しません。ジョイントはサスペンションがストロークしきれる前にバインドし、ジョイントかリンクのどちらかがその力を受け止めることになります。どちらも好ましい結果ではありません。
使用済みジョイントの可動確認：手でベアリングを全角度範囲で動かしてみます。弧のどの位置でも、引っかかりや噛み込み、ジャリつきのない滑らかな動きでなければなりません。中央では自由に動くのに8°でバインドするジョイントは、ライナーが損傷または摩耗しています。ライナーが損なわれた時点で、純正パッケージに記載の定格角度は無意味です。
測定値のまとめ：クイックリファレンスチェックリスト
交換品を発注する場合も、新規用途向けにジョイントを指定する場合も、5つの寸法すべてを確認してください：
ハイムジョイント測定チェックリスト
ねじ：径 _____ × ピッチ _____、オス / メス、右 / 左
内径： _____ インチ / mm（ピンのはめあい）
ハウジング外径： _____ インチ / mm（外部クリアランス）
ボディ幅 / 長さ： _____ / _____（ブラケットスリット・リンクジオメトリ）
取付幅： _____（ボール面間 / スタック高さ）
径向高さ： _____（中心から頂部までのクリアランス）
ミスアライメント： 合計 _____ 度（可動角度範囲）
直接交換品は5つすべてが一致する必要があります。新規用途の仕様では、ボアとねじを既存の部品に合わせ、ハウジングをブラケットの収まりに納め、ジオメトリが要求するミスアライメント角を満たす必要があります。
メートルかインチか：どの体系で作業しているかを見分ける方法
ハイムジョイント は、原産国や業界の慣行によって異なる寸法規格に従います。北米のレースやオフロードの製作では主にインチ規格が使われます。欧州の自動車、産業機械、農業機械、そしてアジア製の多くの製品はメートル法を使います。
最も簡単な確認方法は、ボディの刻印や彫り込みを見ることです。ほとんどのジョイントは、シャフト（オス型）またはめねじ穴の近く（メス型）にねじサイズの刻印があります。M10、M12、M14とあればメートル。3/8、1/2、5/8とあればインチです。刻印がなければ、ノギスでねじの外径を測り、ピッチゲージを当てます。3/8″-24のシャフトは外径約9.5 mmで24山/インチ、M10×1.25のシャフトは外径約10 mmでピッチ1.25 mmです。外径は目で見ると紛らわしいほど近いですが、インチ用とメートル用のピッチゲージは明確に異なります。
用途の部品がインチ（クレビスピン、リンクチューブ端、溶接ブッシュ）で、評価中のジョイントがメートルの場合は、両方を測って数値で比較してください。似ているだけで互換性はありません。
測定値がどの標準サイズにも合わないとき
古いOEMリンクジョイント、一部の農業機械のジョイント、一部の輸入品は非標準寸法で作られています。メートルのボアにインチのねじ、カタログの一般的なサイズの間に落ちるハウジング外径、標準のクレビスピン径と合わないボア径などです。カタログのどの選択肢も測定値と合わない場合は：
専門サプライヤーや特注対応のサプライヤーに寸法一致品を求める。標準カタログは最も一般的な組み合わせをカバーします。特注に対応するサプライヤーなら、特定のボア径、ねじピッチ、ハウジング寸法に対応できます。
相手部品のボアやねじを再加工して標準ジョイントを受け入れる これが機械加工工場による解決策です。ボアを次の標準サイズにブローチ加工するか、チューブ端のねじを切り直します。
ブラケットやエンドフィッティングを再設計して標準ジョイントを受け入れる これが通常、製作するアセンブリにとって最もきれいな長期的な解決策です。非標準の取付点を、標準ジョイントと標準クレビス部品を受け入れられる取付点に置き換えます。
