カスタムサスペンションを組む際には、選択肢となるさまざまなサスペンションジョイントの種類を理解しておくことが重要です。この記事では、代表的な2種類――ブッシュとジョニージョイント――を取り上げます。それぞれ設計と機能が異なり、車両のニーズや走行条件に応じて使い分けられます。
1. ブッシュ

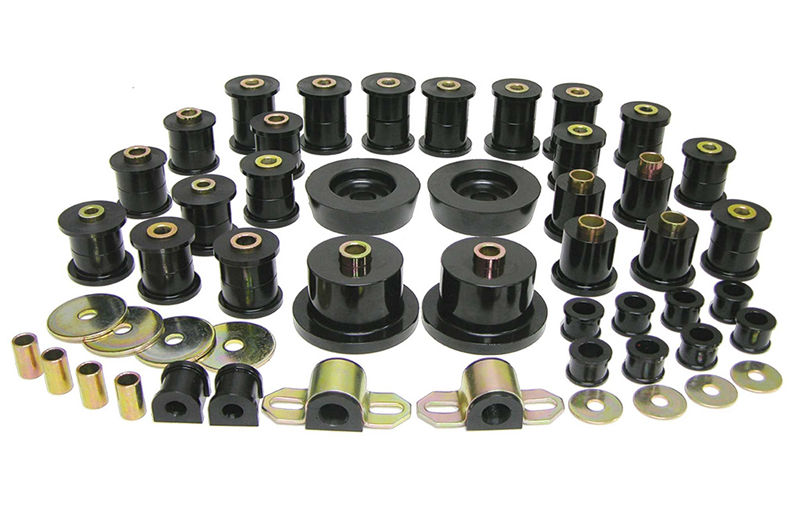

ブッシュはサスペンションシステムで広く使われる部品で、ジープ ラングラー TJ、トヨタ 4ランナー、ダッジのピックアップトラックなどに採用されています。基本構造は、チューブを備えた金属リンクの両端に、ゴムやポリウレタンなどの柔軟な素材を配置したもので、騒音と振動の低減に役立ちます。
仕組み：
ブッシュの構造：金属ロッドの両端にブッシュがあり、内部にゴムやポリウレタンなどの柔軟な素材が入っています。この素材が路面騒音を効果的に吸収します。
主な機能：ブッシュの主な役割は騒音の低減です。快適性を重視する現代車に適しています。ある程度の柔軟性はありますが、ジョニージョイントやハイムジョイントほどではありません。
使用する場面：
快適性と静粛性を最優先するなら、ブッシュは確実な選択肢です。OEM車両の多く、特に乗り心地を重視するモデルに採用されています。
たとえば、ジープ ラングラー TJ/JK、トヨタ 4ランナーの後輪、新型ダッジのピックアップのようなリンク式サスペンションを想定してください。リンク式サスペンションの多くは、基本的に1本のバーの両端に、たわみを持つジョイントを備えた構造です。ほとんどのOEMはシンプルなブッシュを使用します。金属リンクにチューブがあり、その端にゴムやポリウレタンなどの柔軟なブッシュ、さらにその中心に金属チューブがある構造です。ここにボルトを通してブラケットに取り付けることで、サスペンションジョイントとして機能します。可動域は小さく、路面からの騒音もほとんど伝わりません。近年の車両の多くは可動性よりも騒音低減を重視するため、何らかのブッシュを採用しています。
2. ジョニージョイント
ジョニージョイントは中間的な位置づけのサスペンションジョイントで、ブッシュよりも可動性に優れながら、ハイエンドなハイムジョイントほどの剛性はありません。チューブの内部にブッシュがあり、そのブッシュの中に、ボルトに連結される足付きボールが入った構造で、オフロード車やカスタム車にとって耐久性と実用性に優れた選択肢となります。
設計上の特徴：
内部構造：ジョニージョイントの中核は、足が突き出たボールです。金属ハウジングの中に収められ、周囲をブッシュが囲むことで、大きな可動域と柔軟性を実現しています。
メリット：ジョニージョイントは柔軟性と耐久性のバランスに優れます。衝撃荷重の伝達が比較的少なく、クッション性を保ちながら、オフロードの過酷な要求にも十分耐える強度があります。
使用する場面：
カスタムサスペンション：初めてカスタムサスペンションを組む場合、ジョニージョイントは最適な選択肢です。標準ブッシュより高い性能を発揮しながら、日常使用にも十分な快適性を保ちます。
オフロード走行：ジョニージョイントはオフロードに最適です。衝撃を吸収し、荒れた路面での振動を抑えます。
ジョニージョイントが選ばれる理由
ジョニージョイントはブッシュより可動性が高く、ハイムジョイントほど剛すぎません。性能と快適性の両方が求められるカスタムサスペンションに理想的です。
3. ジョニージョイント vs ハイムジョイント
ジョニージョイントとハイムジョイントは似た役割を果たしますが、想定される用途が異なります。簡単に比較してみましょう。
| 項目 | ジョニージョイント | ハイムジョイント |
|---|---|---|
| 可動性 | 中程度の可動性。ほとんどのオフロード用途に対応 | 高い可動性。極限の走行に最適 |
| 快適性 | ある程度のクッション性があり、振動を低減 | 剛性が高く、路面衝撃が伝わりやすい |
| 耐久性 | 丈夫で、中程度の荷重に対応 | 極めて耐久性が高く、重負荷用途向け |
| 最適な用途 | カスタムサスペンション、オフロード | ハイパフォーマンスレース、重荷重、極限オフロード |
4. まとめ
オフロード車を組み上げる場合でも、普段使いの車にカスタムサスペンションを追加する場合でも、サスペンションジョイントの種類を理解することが重要です。ブッシュは騒音低減と基本的な柔軟性に優れ、ジョニージョイントは柔軟性と強度の絶妙なバランスで、より過酷なオフロードやカスタムサスペンションに対応します。初めてサスペンションをアップグレードするなら、快適性を損なわずに高い性能を発揮するジョニージョイントが確実な選択肢です。
ジョニージョイント製品の詳細はこちら.
ジョニージョイントは、内部にブッシュを備えたチューブです。そのブッシュの中にボールがあり、ボールの端には小さな足が突き出ていて、そこにボルトが通ります。ブッシュとハイエンドのハイムジョイントやロッドエンドの中間に位置する、絶好の中間タイプのジョイントです。中間といっても決して性能が劣るわけではありません。過酷な使用にもよく耐え、衝撃荷重が伝わりにくく、わずかなクッション性があります。特に初めてカスタムサスペンションを組む方には、フレックスジョイントやジョニージョイントを検討する価値があります。
