ロッドエンドの調達や取り扱いに携わってきた方なら、2分割型・3分割型・射出成形型といったハイムジョイントの種類を目にしたことがあるでしょう。シンプルに聞こえますよね。しかし実際に深く掘り下げると、それぞれの違いや、どの場面でどれを使うべきかが必ずしも明確ではありません。
まさにそのために本記事は書かれています。余計な情報を排除し、最も一般的な3つのハイムジョイントの種類を実務的に解説します。無駄な理論は一切なし。実際の用途で本当に重要なポイントだけをお伝えします。
2分割型ハイムジョイントとは？
金属ハウジングにボールを圧入しただけのようなハイムジョイントを扱ったことがあれば、それはおそらく2分割型ロッドエンドです。市場で最も簡素でコストパフォーマンスに優れたタイプであり、何よりもシンプルさを追求した設計です。
球面ボール
ハウジング

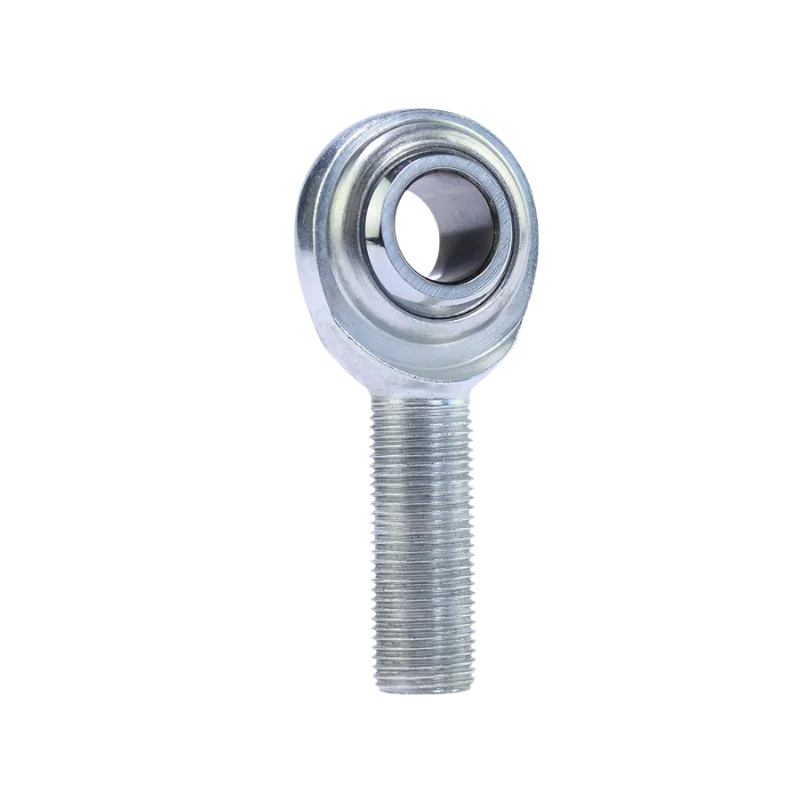

上の画像「おねじ付き2分割型ロッドエンド」に示すように、2分割型ハイムジョイントはわずか2つの部品で構成されます。
- 球面ボール（通常は52100軸受鋼またはステンレス鋼製で、熱処理と精密研削を施す）
- 転動面も兼ねるハウジング（本体）。通常は炭素鋼・クロモリ・ステンレス鋼製で、亜鉛めっきの場合もあります
独立したライナーや内輪は存在しません。ボールが本体内部の機械加工された球面窪みに直接収まります。このシンプルさこそが強みであると同時に限界でもあります。
設計の観点では、2分割型ジョイントはいわゆる金属接触（メタル対メタル）方式であり、摩擦を減らしたり衝撃を吸収したりする中間素材を持ちません。そのため連続運転時の摩耗には弱い一方、静的または低周波の用途では剛性が高く応答性の良い感触をもたらします。
- 低負荷作業で低コスト — 微調整された性能よりも数量が重要な場面に最適です。
- 軽量・コンパクト — 部品点数が少なく質量も軽く、狭い設計にも組み込みやすい。
- 手間なく取り付け可能 — ライナーの向きやトルク予圧を気にする必要がありません。
- わずかな心ずれに寛容 — 制御リンケージにおいて角度方向の動きは確保できます。
- 耐摩耗層がない — 金属接触のため、揺動条件や高負荷条件では劣化が早くなります。
- 高衝撃用途には不向き — 重い負荷や衝撃荷重を受けると変形したり緩んだりする可能性があります。
- 使い切り型 — 再生（オーバーホール）不可能です。摩耗したら丸ごと交換が必要です。
- 経年でガタつきが生じやすい — 特に粉塵の多い環境で防塵対策なしで使った場合に顕著です。
まとめると、軽負荷ときれいな環境を前提に設計し、コストを抑えたいなら2分割型ロッドエンドは堅実な選択肢です。ただし限界を理解してください。レース用サスペンションの荷重や激しい産業用振動に耐えることは期待できません。
3分割型ハイムジョイントとは？
用途が本格的になると——モータースポーツ、オフロード用サスペンション、産業用の重荷重運動などを思い浮かべてください——3分割型ハイムジョイントの出番です。これらのジョイントは強度・長寿命・実荷重下での滑らかな旋回性能を狙って設計されています。
球面ボール
ハウジング
転動面（レース）

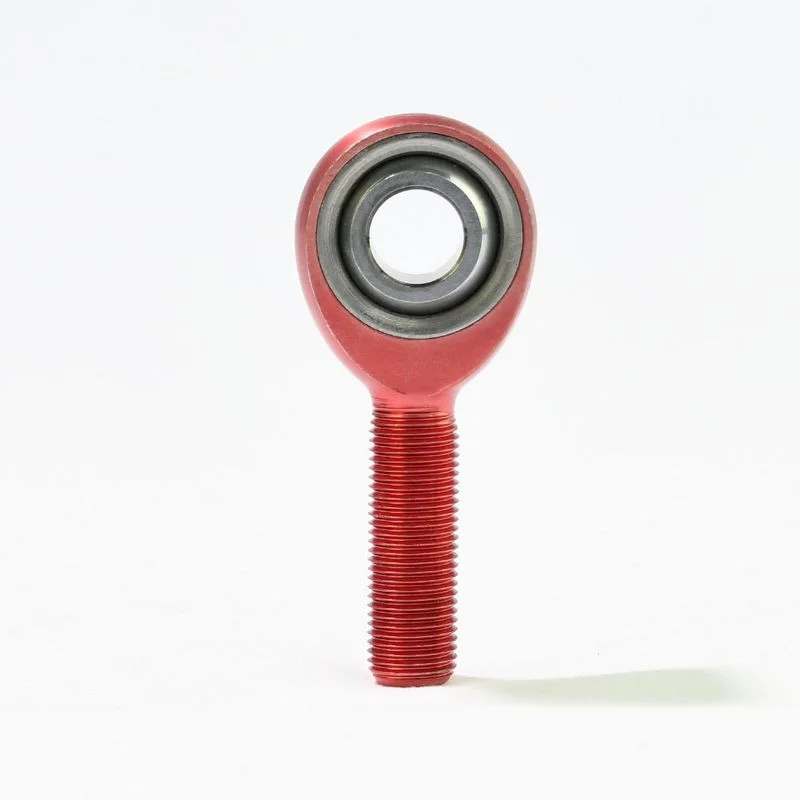

上の画像「赤アルマイト処理した3分割型ハイムジョイント」に示すように、2分割型と異なり、3分割型ハイムジョイントは次の要素で構成されます。
- 球面ボール。通常は熱処理・精密研削を施した52100軸受鋼またはステンレス鋼
- 内輪（ライナー）。ボールとハウジングの間に配置されます
- ハウジング（本体）。通常は合金鋼・ステンレス鋼・クロモリ製で、多くは亜鉛めっきまたは黒色酸化被覆処理を施します
転動面の材質はさまざまで、PTFE（自己潤滑用、ロッドエンドにPTFEが多く使われる理由はこちら）、青銅（油保持用）、射出成形ナイロン（低摩擦・低騒音用）などがあります。この中間層は荷重を分散すると同時に摩耗から守る防壁として機能し、2分割型の金属直接接触構造よりもはるかに高い耐久性を発揮します
さらに、これらのジョイントは多くの場合、厳しい公差に対応するため予圧がかけられており、組立時にトルク調整が可能な製品もあります。
- 高い負荷容量 — 厳しいアキシアル（軸方向）・ラジアル（半径方向）荷重に対応した設計
- 耐久性が高い — 特にPTFEや青銅の転動面を持つ場合、耐摩耗性に優れます
- 滑らかな旋回動作 — 頻繁な動きや高速動作に最適
- オプションで調整可能 — 一部の設計では予圧とトルク制御が可能
- コストが高い — 部品数・加工工程・材料等級が増えるため
- やや重い — 材料層が増える分、重量が増します
- 軽負荷用途には過剰スペック — 高性能を必要としない場面では過剰になりがちです
したがって、特にたわむ・旋回する・振動を受けるシステムで長続きする性能が必要なら、3分割型ロッドエンドが最適解です。壊れることなく過酷な使用に耐えるよう作られており、だからこそサスペンションシステム、レース車両、産業機械で第一選択されています。
射出成形型ハイムジョイントとは？
パワーよりも、滑らかな動作・振動減衰・コスト効率が重要な設計に取り組んでいるなら、射出成形型ハイムジョイントをご存じでしょう。このタイプは地味な存在ですが、自動化装置や軽負荷リンケージ、さらには価格対性能バランスが重要なOEM構成でも広く使われています。
球面ボール
ハウジング
転動面（レース）
上の画像「赤アルマイト処理した3分割型ハイムジョイント」に示すように、構造面では射出成形型ハイムジョイントも3分割構成を踏襲しています。
- 球面ボール。他のロッドエンドと同様、通常は鋼またはステンレス鋼製
- ライナー（転動面）。射出成形ポリマー製で、一般的にPTFE強化ナイロンを使用します。
- ハウジング。構造的には3分割型ハイムジョイントと同様です。
つまり技術的には3分割型ハイムジョイントの一種です。しかし、その製造方法と用途の特殊性から、ほとんどのエンジニアは独立したカテゴリとして扱っています。ポイントは交換式ライナーにあるのではなく、自動化された射出成形プロセスにあり、これがゼロクリアランスのはめあいと優れた振動減衰を実現します。
- 振動減衰 — 射出ライナーが振動や路面ノイズを吸収するため、自動車サスペンションに理想的です。
- ゼロクリアランスのはめあい — 成形プロセスが緻密なシールを生み、埃や水分の侵入を自然に防ぎます。
- メンテナンスフリー — 高性能ポリマーライナー（PTFE/ナイロンなど）は自己潤滑性で給油不要です。
- コスト効率が良い — 自動化された射出成形により、大量発注時の生産コストが大幅に削減されます。
- 温度限界 — ポリマーライナーは金属接触ジョイントが耐えられる極端な高温には耐えられません。
- ライナーの変形 — 極端な荷重下では、プラスチックライナーが鋼の一体レースよりも早く圧縮・変形する可能性があります。
- 再生不可能 — ユニットは密閉されており、摩耗したら丸ごと交換となります。
- 薬品感受性 — ライナー材質は特定の強力な工業用溶剤に反応する場合があります。
まとめると、射出成形型ロッドエンドは、限界性能を求めない用途でありながら、滑らかな旋回・低摩擦・手頃な量産拡張性を望む場合の賢い選択肢です。3分割型と基本構造は共通していますが、その独自の材料・成形方法・性能特性ゆえに、独立したカテゴリに値します。

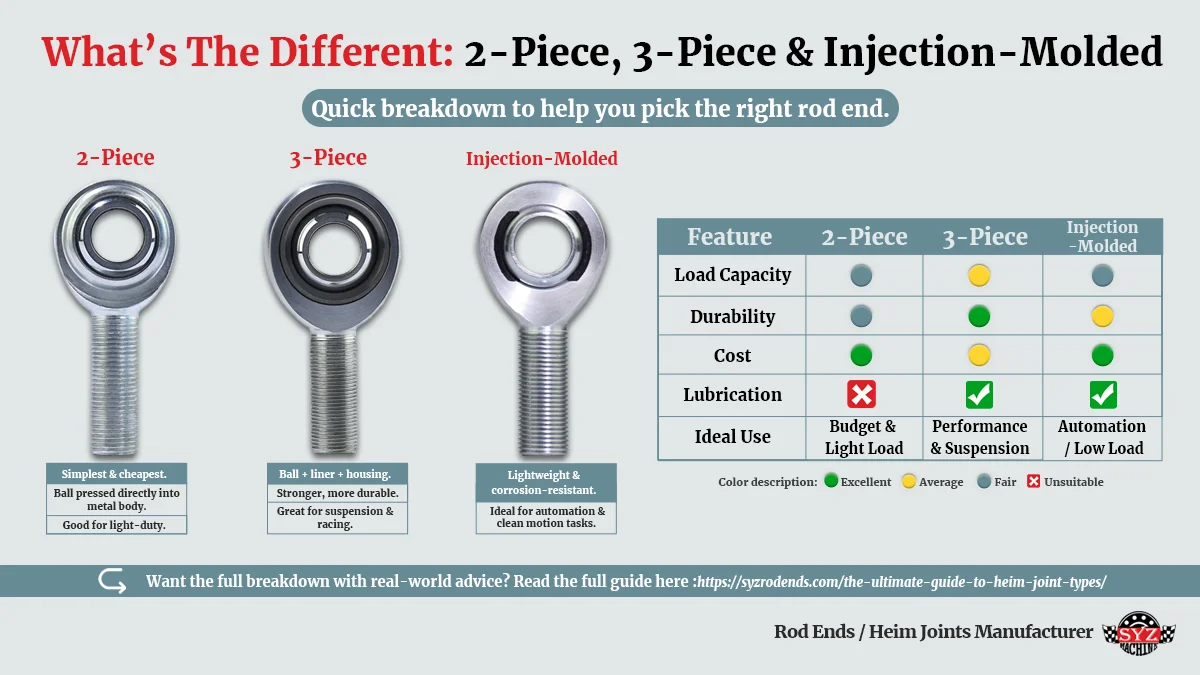

詳細比較：構造・性能・製造
構造
一見するとすべてのハイムジョイントは似て見えますが、内部構造はまったく異なります。
| タイプ | 基本構造 | ライナー/転動面 | ハウジング |
|---|---|---|---|
| 2分割型 | ボール＋ハウジング | なし | 金属本体が転動面を兼ねる |
| 3分割型 | ボール＋転動面＋ハウジング | PTFE、青銅、またはナイロン | クロモリ鋼、炭素鋼、ステンレス鋼、アルミニウム |
| 射出成形型 | ボール＋射出転動面＋ハウジング | PTFE強化ナイロン | クロモリ鋼、炭素鋼、ステンレス鋼、アルミニウム |
- まず、2分割型ジョイントが最もシンプルです。ボールを金属本体に直接圧入しただけの構造です。
- 対照的に、3分割型ジョイントはボールと本体の間に専用のライナー（転動面）を挿入し、動作性と寿命を向上させます。
- 射出成形型ジョイントは同じ構成でありながら、ライナーを成形材料で形成する点が異なります。
つまり、射出成形型は技術的には3分割型ですが、その作られ方がまったく異なるため、ほとんどのエンジニアは独立したクラスとして扱っています。
性能
性能面では、その違いは構造をはるかに超えて現れます。
| タイプ | 負荷容量 | 摩擦 | 寿命 | 騒音/振動 |
|---|---|---|---|---|
| 2分割型 | 低〜中 | 高（金属接触） | 短め | 中〜高 |
| 3分割型 | 中〜高 | 低（ライナー付き） | 長い | 騒音低 |
| 射出成形型 | 低〜中 | 低 | 中程度 | 静かだが、負荷下ではやや不安定 |
- 2分割型ジョイントは静的または軽動作の構成に最適ですが、一方で摩擦と摩耗が急速に進みます。
- これに対し、3分割型設計は荷重下で真価を発揮します。高頻度の旋回動作において最も耐久性と安定性が高いタイプです。
- 負荷の少ない動きには、射出成形タイプが旋回性能をうまくこなしますが、一方で高衝撃の作業には向いていません。
静かで滑らかできれいな動きが必要なら射出成形型を。強度と寿命が必要なら3分割型を選びましょう。
製造
各ハイムジョイントタイプの製造方法を理解すると、その価格・性能・限界が見えてきます。
| タイプ | 製造方法 | コスト | カスタマイズ性 |
|---|---|---|---|
| 2分割型 | 機械加工＋スエージ加工 | 低 | 低 |
| 3分割型 | 精密機械加工＋転動面挿入 | 中〜高 | 高 |
| 射出成形型 | 金属ハウジングにポリマーを射出 | 低（量産時） | 中（金型次第） |
- 簡単に言えば、2分割型ジョイントは安価で大量生産しやすい反面、しかし設計の柔軟性に欠けます。
- 比較すると、3分割型ジョイントは時間と精密さを要しますが、その分予圧・ライナー材質・はめあいを完全にコントロールできます。
- その結果、射出成形型ジョイントは単位あたりコストで優位に立ちます——特に 生産を拡大する際に有利ですが、金型整備には大きな初期投資が必要です。
さまざまな用途でハイムジョイントの種類をどう選ぶか？
オフロード・オートバイ
オフロード車 は激しい旋回、突発的な衝撃、汚れた環境にさらされます。サスペンションリンクやコントロールアームには、PTFEライナー付き、さらにはシールドタイプの3分割型ハイムジョイントが不可欠です。プラスチック製やライナーなしの製品は避けてください。砂利と振動であっという間に破壊されます。
自動車・レース
レース用シャシ、ステアリングリンケージ、スタビライザーには、精度と最小限のガタが鍵となります。クロモリなど高強度ハウジングを持つ予圧付き3分割型ロッドエンドを使用してください。重要度の低い箇所（ケーブル取付部など）では2分割型でも十分な場合がありますが、高速荷重経路では絶対に使わないでください。
農業機械
ロッドエンドは農業用途 では泥・振動・不定期なメンテナンスに直面します。可動アームや旋回アームには、グリースニップル付きや青銅転動面の3分割型ジョイントを使用してください。2分割型ハイムジョイントはスロットルロッドや調整ロッドには使えますが、構造的な旋回部には使わないでください。
産業用オートメーション
オートメーション のアームや治具には射出成形型ロッドエンドが有効です。静かで滑らか、しかも耐食性があります。ただし高サイクル軸や正確な予圧が重要な箇所では、PTFE転動面付き3分割型ハイムジョイントの方が経時的な繰り返し精度と安定性に優れます。
重機
ショベルやクレーン を想像してください。高い衝撃荷重、頻繁な旋回、過酷な環境。金属接触（銅やPTFEなど）転動面を持つ3分割型ハイムジョイントが最も耐久性があります。2分割型ロッドエンドは繰り返される打撃荷重で変形・緩むため、この分野では避けてください。
航空宇宙
航空宇宙用途 では重量が重要であると同時に精度も求められます。軽量ハウジングとPTFE転動面を持つ3分割型ハイムジョイントがこの分野の主流です。非荷重部では射出成形型や複合材ロッドエンドも許容されますが、必ず規格に基づいて確認してください。
ロボティクス・精密機器
ロボティクス分野 では、高頻度かつ低負荷の旋回動作において射出成形型ロッドエンドが活躍します。静かな動作と軽量さは、エンドエフェクタ、センサージンバル、テンショナーに適しています。繰り返し精度が重要な場面では、低摩擦の3分割型ロッドエンドを選びましょう。
船舶・海洋
海洋環境 では塩水が大敵です。シールド付きまたは自己潤滑ライナーを持つステンレス鋼3分割型ジョイントを使用してください。炭素鋼の2分割型ジョイントは避けてください。焼き付きや錆が急速に進行します。非構造接続部では、耐UVプラスチックを使用した射出成形型ロッドエンドがうまく機能します。
鉱業とエネルギー
研磨性の粉塵、大きな負荷変動、最小限のメンテナンス時間を想定してください。強化転動面、グリースポート、保護コーティングを備えた3分割型ロッドエンドを選びましょう。鉱業・エネルギー 環境はプラスチック系ジョイントを粉砕します。射出成形タイプはここでは不向きです。
ハイムジョイントを分類するその他の観点
2分割型・3分割型・射出成形型の分類でほとんどの用途をカバーできますが、実際のエンジニアリングではより具体的な特性が求められることも多いものです。用途によっては、メンテナンス性、耐食性、角度荷重容量、軽量化などが重要になります。
ここでは、ハイムジョイントを分類する9つの追加の観点を紹介します。それぞれ適切な文脈で使えば独自の利点を発揮します。
| タイプ | 構造と材料 | 主な特徴 | 代表的な用途 |
|---|---|---|---|
| 一体型（ソリッドロッドエンド） | ボールとハウジングを一体で機械加工または鍛造 | 極めて高強度、継ぎ目なし、高剛性 | 航空宇宙、軍事、クラッシュセーフ機構 |
| 4分割型 | ボール＋転動面2個＋ハウジング | 荷重分散に優れ、重い衝撃に強い | 産業用アーム、鉱業用ジョイント |
| 自己潤滑型 | PTFEまたは含油転動面を持つ3分割型 | メンテナンスフリー、滑らかな動作 | ロボティクス、食品加工 |
| アンギュラコンタクト型 | 転動面またはボールをオフセットし角度荷重を支持 | ラジアル荷重とアキシアル荷重の両方に対応 | ステアリングシャフト、サスペンションピボット |
| 再生可能ロッドエンド | ハウジング・球面ボール・ブッシュ・ワッシャー・スナップリングを分割した構成。 | 完全に修理・カスタマイズ可能。ジョイント全体ではなく摩耗部品だけを交換でき、寿命が延びます。 | オフロードレース、高性能サスペンションシステム、重量級ステアリングリンケージ |
| ボールベアリング付きロッドエンド | ボール内部に精密ベアリングを内蔵 | 高速回転、極めて滑らかな感触 | スロットルリンケージ、モータースポーツのリンケージ |
| シールド付きハイムジョイント | 標準ジョイントに防塵・防水シールを統合 | 埃や水から守り、寿命を延ばす | オフロード車、船舶用途 |
| 給脂式ロッドエンド | ハウジングにグリースポートと通路を内蔵 | 汚れた環境・重負荷環境に適する | 農業、建設、鉱業 |
| 金属接触型 | ボールと転動面がともに金属、ライナーなし | 最高の剛性、ガタが少なく、再締め付け可能 | レース、高負荷旋回アーム |
| 溶接可能ハイムジョイント | ハウジングに溶接対応ベースを持ち、ねじなし | 構造体に直接溶接 | 特注製作、サスペンションタブ |
| 複合材ハイムジョイント | カーボンファイバーまたは高強度ポリマー製 | 軽量、耐食性 | ドローン、軽量ロボット、クリーンルーム |
失敗しない選択：最適なハイムジョイントタイプの選び方
お分かりいただけたように、ハイムジョイントはすべて同じではありません。スロットルリンケージ用の基本的な2分割型ロッドエンド、サスペンション用の強力な3分割型ハイムジョイント、ロボットアーム用の軽量射出成形型ロッドエンド——どれを選ぶにせよ、各タイプには明確な役割があります。
結局のところ、構造・性能・用途適合性の理解はスペック表を読むことだけではありません。自社の目的に合った正しい判断を下すことが重要です。次にカタログを見たりサプライヤーと話したりするときは、何を見るべきか、そしてなぜそれが重要なのかを正確に把握できるはずです。
どのハイムジョイントタイプがご使用用途に合うかまだお悩みの場合は、遠慮なくお問い合わせください。適切なジョイントは性能を向上させるだけでなく、時間・コスト・多くの頭痛の種を節約してくれます。
2分割型・3分割型・射出成形型の選択は第一歩にすぎません。ハイムジョイント選定の全プロセスについては、ぜひこちらの卸売バイヤーズガイド.
