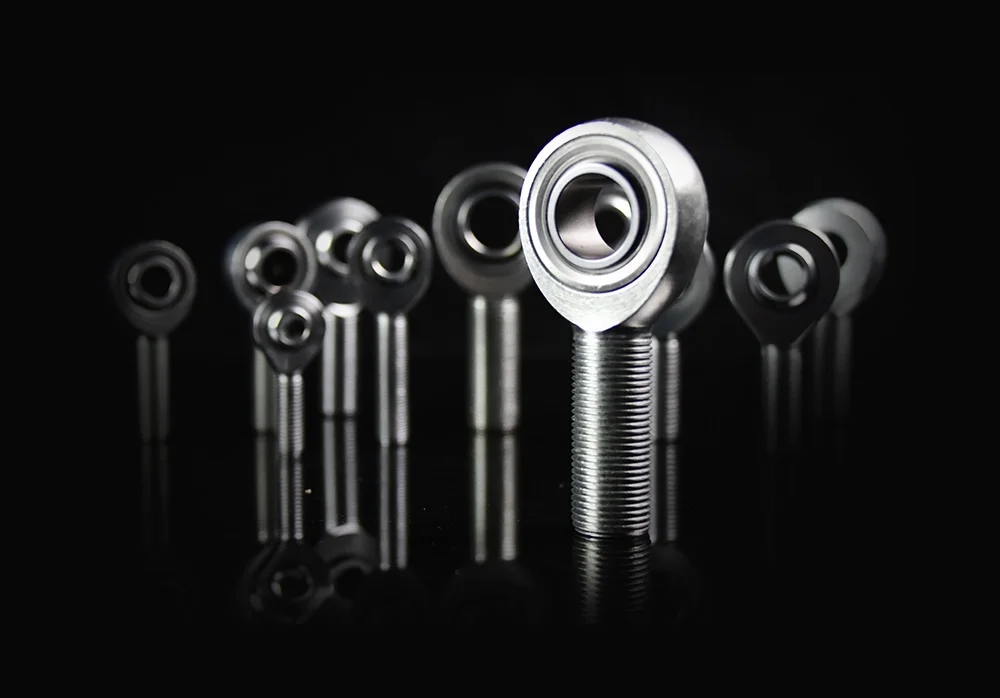

A ハイムジョイントは、別名ロッドエンド, 球面ロッドエンド、またはローズジョイント（英国呼称）とも呼ばれる、運動システムの心ずれに対応するために設計された可動式の機械継手です。「ハイム」の名は、第二次世界大戦中に航空機の操縦系用としてこの設計を特許取得したルイス・ハイムに由来します。それ以来、ロッドエンドはレース用サスペンション、農機のリンク機構、産業設備へと普及しました。 詳しくは、当サイトの記事ロッドエンドの歴史
では…ハイムジョイントとは一体何か？
A ハイムジョイントは軸受の一種です。具体的には球面軸受であり、転がり軸受ではなくすべり軸受の仲間に属します。つまり、ボールやローラーで摩擦を減らすのではなく、部品間のなめらかな摺動面によって動きを実現します。
球面ボール
外側ハウジング
シャフト
球面ボール
外側ハウジング
シャフト

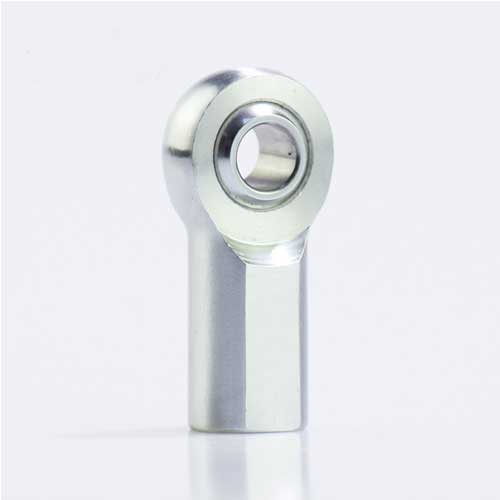

上の画像「おねじ型ハイムジョイントとめねじ型ハイムジョイント」が示すとおり、ハイムジョイントは構造上、3つの主要部品で構成されます。
- 鋼製ボール — 取り付け用の貫通穴つき
- ボールを保持しながら傾きと回転を許容する外側ハウジングまたはレース（軌道輪）。
- ハイムジョイントをシステムの他の部分に接続するシャフト。
これらのジョイントには、ねじ軸, a 、溶接可能なベース、またはめねじ内径が付いており、取り付け方法に応じて選べます。ボールは通常鋼製ですが、ハウジングは材質が幅広く、アルミニウムからステンレス鋼、強化プラスチックまであります。
重要なのは、ハイムジョイントがすべり軸受の仲間であるという点です。ボールとハウジングが転動体を介さず直接接触するためです。このシンプルでコンパクトな設計により、接続の構造的安定性を保ちながら心ずれを吸収できます。
「ハイムジョイント」という呼び名は北米で一般的ですが、世界的にはロッドエンド, 、ローズジョイントや球面ロッドエンドとしても知られています。すべて同じ巧妙な機構を指す名称です。
ハイムジョイントの役割は？
ハイムジョイントを機械の万能選手と考えてみてください。2つの部品を接続しながら、互いの動きを許容する。複雑な機械、車両、高性能セットアップで価値を発揮するのはこのためです。
1. 心ずれの吸収
ハイムジョイントの最も重要な機能の一つが、角度方向の心ずれへの対応です。球面設計により、ボールはハウジング内で傾くことができ、通常は多方向に最大30°。接続された部品はジョイントに無理な力をかけずに旋回できます。
2. 制御された運動
ハイムジョイントは、接続された2つの部品間でなめらかな回転運動や揺動運動を実現します。ステアリングリンクでもサスペンションアームでも、ジョイントは接続を保ちながら部品の独立した動きを可能にします。
3. 荷重支持
柔軟性で知られるハイムジョイントですが、強度もあります。ラジアル荷重（半径方向荷重）（軸に垂直な力）や中程度のアキシアル荷重（軸方向荷重）（軸に沿った力）に耐え、動きながら力を伝達する用途に最適です。
4. 精度と調整性
多くのハイムジョイントはねじ式または溶接式で、リンク長を微調整して理想的なジオメトリを引き出せます。サスペンションのセッティングでも機械の芯出しでも。これがレースやオフロードのシステムで好まれる大きな理由です。
5. 振動・摩耗への強さ
高性能なハイムジョイントには、自己潤滑ライナーを備えるものがあります。金属同士の接触を減らし、騒音を抑え、寿命を延ばす——過酷な条件での繰り返し運動に最適です。
まとめるなら、ハイムジョイントは強度・運動・調整性をコンパクトで汎用性の高いパッケージに凝縮しています。高速レースカーから産業機械、ロッククロールするジープまで、あらゆる場所で活躍するのは当然です。
ハイムジョイントの大きな利点は、部品が完全に整列していなくても確実な接続を維持できることです。厳密な90度取り付けを必要とするクレビスのような固定角度コネクタと異なり、ハイムジョイントは球面ボール設計により角度方向の心ずれに耐えます。
例えば、ロッドの両端にハイムジョイントを付けた場合、接続される軸は完全な一直線に並ぶ必要がありません。引張り時はシステムが柔軟な動きを許容します。圧縮時はボールが可動域の端に傾き、リンクがわずかに斜めになっても、接続は安定したままです。この適応性こそ、ハイムジョイントが実機の機械システムで信頼される理由です。
ハイムジョイントの構成部品
ハイムジョイントは一見どれも同じに見えますが、内部構造はタイプによって異なります。このセクションでは、代表的な3方式——2分割型（ツーピース）, 、3分割型（スリーピース）、そして射出成形型——の内部構成を分解し、ロッドエンド部分（ボールとハウジング）の違いを中心に解説します。それぞれの仕組みと、それがなぜ重要なのかを理解できます。
1. 2分割型ハイムジョイント
2分割型ロッドエンドはわずか2部品で構成されます。
- 球面ボール – 回転と角度運動を可能にする揺動要素。
- 外側ボディ – ボールを収める窪みを持つ頑丈な金属ハウジング。
設計に応じて、ボールはスウェージング（圧縮加工）, 、圧入（プレスフィット）、またはかしめ（スタッキング）で固定されます。このタイプは別体ライナーを使わないため、構造がコンパクトで低コスト。代償は、分解整備不可であること——摩耗したら交換です。
2. 3分割型ハイムジョイント
3分割型ロッドエンドは、高荷重と高精度のために設計されています。性能重視のセットアップに最適です。
- 球面ボール – 摩擦低減のため、クロームめっきまたは研磨仕上げが多い。
- 外側ハウジング – ボールとライナーを収める強靭な金属外殻。
- ライナー（レース） – 第3の部品。PTFE、青銅、複合材が多く、ボールとハウジングの間に挟まって摩耗と振動を抑えます。
一部のモデルはローダースロット（組込スリット）を使い、ボールを横から挿入してから固定します。耐久性が高く評価され、モータースポーツ、オフロード車、産業用ロボットでよく使われます。

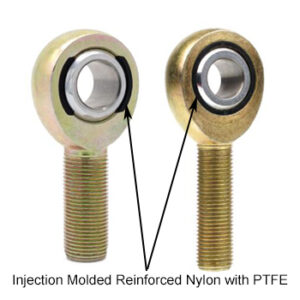

3. 射出成形型ハイムジョイント
構造的には3分割型ハイムジョイントに似ていますが、ライナーがハウジングに直接射出成形されている点が異なります。
- 金属ハウジング – 通常は炭素鋼、クロモリ、アルミニウムで、高い構造強度を持ちます。
- 球面ボール – 52100軸受鋼またはステンレス鋼製。精密研削されており、なめらかな回転を実現。
- ライナー – 別体の挿入式レースの代わりに、自己潤滑ポリマー（多くはPTFE強化）が高圧でボールとハウジングの間に射出されます。
この工程により、クリアランスゼロの完璧なはめあいが生まれます。射出成形型ジョイントは制振性と防塵性に優れ、自動車サスペンションや過酷な産業用途の堅実な選択肢です。
構成部品の比較
| タイプ | 構成部品 | ライナー / レース | 組立方法 | 整備性 |
|---|---|---|---|---|
| 2分割型 | 1. 球面ボール 2. 金属ハウジング（スウェージ / 圧入） | なし | スウェージング（かしめ圧縮）、圧入、またはかしめ固定 | 整備不可（ユニットごと交換） |
| 3分割型 | 1. 球面ボール 2. ライナー / レース 3. 金属ハウジング | あり（PTFE、青銅、複合材） | ボールをレースごと挿入し、かしめ・スウェージで固定 | 整備不可（ユニットごと交換） |
| 射出成形型 | 1. 球面ボール 2. 射出ライナー 3. 金属ハウジング | あり（PTFE強化ナイロン） | ボールとハウジングの間にポリマーを射出 | 整備不可（ユニットごと交換） |
ねじの種類
ハイムジョイントのねじには2つの主要タイプがあります。
おねじ：ロッドやシャフト側にあり、めねじ部品にねじ込みます。
めねじ：ハウジング側にあり、おねじのロッドやシャフトを受け入れます。

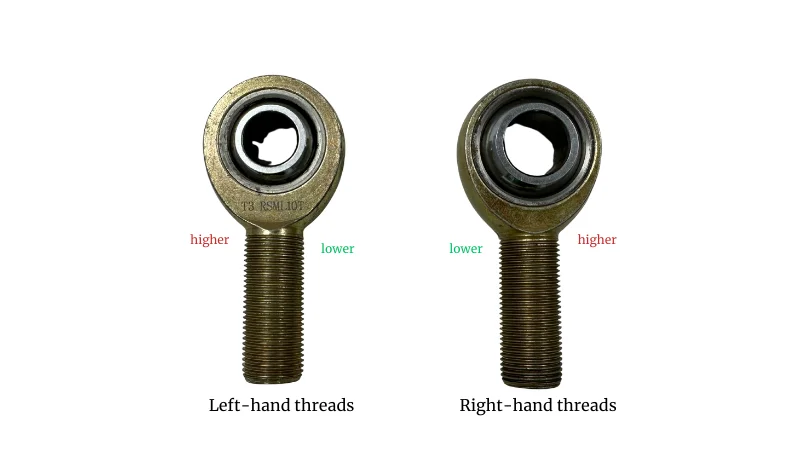

左ねじと右ねじ
右ねじ：時計回りに締まって反時計回りに緩む、標準的なねじです。
左ねじ：反時計回りに締まって時計回りに緩み、特定の用途では緩み止めのためペアで使われることが多いねじです。
ハイムジョイントの製造に使われる材料は？
ハイムジョイントは外見こそシンプルですが、その性能は各部品の材料に大きく左右されます。タイプごとに、鋼、アルミニウム、青銅、エンジニアリングプラスチックの組み合わせが変わり、強度、耐食性、軽量化といったニーズに合わせて選ばれます。
1. 2分割型ハイムジョイント
ボール：一般的に52100軸受鋼または440Cステンレス鋼。いずれも精密研削・熱処理・クロームめっきが施され、耐摩耗性となめらかな動きを実現します。
ボディ：通常は炭素鋼の亜鉛めっき、または耐食性のための304ステンレス鋼。強度を増すため4130クロモリ鋼を使うモデルもあります。
2. 3分割型ハイムジョイント
ボール：上記と同じく52100軸受鋼または440ステンレス鋼で、いずれも焼入れ・クロームめっき済みです。
レース / ライナー：ここで材料の選択肢が広がります。ライナーは荷重・潤滑条件に応じて、PTFE、青銅、青銅焼結複合材などから選べます。
ボディ：クロモリ鋼・炭素鋼から航空機グレードの7075-T6アルミまで。耐食性と外観のために陽極酸素化（アルマイト）や亜鉛めっき仕上げが一般的です。
3. 射出成形型ハイムジョイント
ボール：通常は同じ52100軸受鋼で、強度と耐久性のための処理が施されます。
レース：PTFE強化ナイロン製で、低摩擦と自己潤滑を実現します。

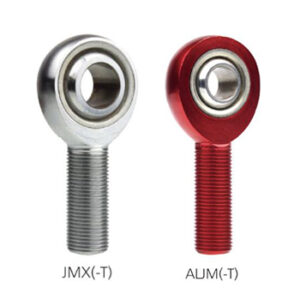

ボディ：クロモリ鋼または7075-T6アルミ製。軽量かつ耐食性を活かし、赤・黒・特注色のアルマイト仕上げが多いです。
上記の材料は一般的な用途の大半をカバーしますが、中にはさらに特殊的な要件——高度な耐食性、食品適合部品、特殊なサイズ・重量条件——が必要なセットアップもあります。そうした場合もご相談ください。当社はCNC加工サービスによる特注対応を提供しており、特殊材料の手配から精密加工まで、お客様のハイムジョイントが要件にぴったり合うよう支援します。
まとめ
ハイムジョイントは小さな部品ですが、性能・精度・信頼性への影響は非常に大きいです。レースカーの製作でも、ステアリングリンクのアップグレードでも、産業システムの設計でも、ロッドエンドの種類・構造・材料を理解していれば、用途に合った正しい部品を選定できます。
この基礎知識が材料・種類・性能・用途にどうつながるかを見たい方は、当サイトのハイムジョイント卸買いガイド.
