ジョニージョイントは、純正のラバーブッシュよりも高い柔軟性と耐久性を提供するために設計されたヘビーデューティーなオフロード サスペンション ジョイントです。サスペンションのストロークとアーティキュレーション（可動域）が重要となるオフロード車に広く使われています。標準的なジョイントと比較して、ジョニージョイントはより耐久性が高く、メンテナンスと再生（リビルド）も容易です。オフロード サスペンション システムを使用するすべての人にとって実用的な選択肢です。
ジョニージョイントとは？
ジョニージョイントは、標準ラバーブッシュの限界を改善するために John Currie によって考案された特殊なサスペンション ジョイントです。構成は、ポリウレタン製ブッシュ、スチールボール、そしてクロムモリブデン鋼製ハウジングです。ポリウレタン ブッシュでスチールボールを包み込むこの設計により、ラバーブッシュよりも広い可動域が得られます。標準ブッシュはわずか数度動くと焼き付くことがありますが、ジョニージョイントはより大きな回転範囲と円弧を実現し、サスペンション システムをより自由に動かせるようにします。
ジョニージョイントのもう一つの利点は修理と再生（リビルド）の容易さです。部品全体を交換したり、摩耗したラバーブッシュを無理に押し出したりする代わりに、簡単な工具とリビルドキットだけで済みます。これは、長寿命、低い長期コスト、安定した性能を意味します。
要するに、ジョニージョイントは単なるサスペンション部品ではなく、ジープ、ピックアップトラック、その他のオフロードやヘビーデューティー トラック用途のために設計された、耐久性と高性能を兼ね備えたソリューションなのです。
ジョニージョイントが重要な理由
オフロード サスペンション システムにおいて、適切なジョイントの選択は、快適な走行と絶えない修理の分かれ目です。ジョニージョイントは衝撃を吸収し、騒音を抑え、純正ラバーブッシュや金属製ハイムジョイントよりもはるかに大きなアーティキュレーション角を実現するように設計されています。強度を犠牲にせず静粛なサスペンション ジョイントを求める製作者にとって、ジョニージョイントがその答えです。
簡単な比較：
| 項目 | ラバーブッシュ | ハイムジョイント | ジョニージョイント |
|---|---|---|---|
| 耐久性 | すぐに摩耗する | 非常に強いがゴツゴツする | 長持ちし、再生可能 |
| 騒音 | 静かだがたわみが少ない | うるさく、振動を伝える | 静かで滑らか |
| 可動域 | アーティキュレーションが限定的 | アーティキュレーションが大きい | 大アングル対応ジョイント |
| メンテナンス | メンテナンス不可 | 頻繁な清掃が必要 | 再生可能で手入れが簡単 |
性能上の利点：
- 過酷な振動や衝撃の伝達を軽減します。
- 悪路でもより滑らかで静かな乗り心地を提供します。
- プロフェッショナルなオフロード走行に必要なアーティキュレーションを提供します。
- メンテナンスしやすい設計で製品寿命を延ばします。
ジョニージョイントの用途
オフロード車からトラックまで、ジョニージョイントはサスペンション性能を向上させます。4リンク構成、コントロール アーム、トレーリング アームによく使用され、より滑らかなアーティキュレーション、優れた耐久性、向上した乗り心地を提供します。
1. 4リンク サスペンションへの応用
ジョニージョイントは、各リンクが位置決めを保ちながら独立して動けるため、マウンティング ポイントへの負担を軽減できることから、4リンク サスペンション システムで非常に人気があります。重い負荷がかかると焼き付いたり早期に摩耗したりしがちな従来のラバーブッシュと異なり、ジョニージョイントは大きな可動域と滑らかな回転を提供するため、オフロード環境やヘビーデューティー用途に理想的です。
ハイパフォーマンスな4リンク サスペンション システムでは、アッパーおよびロワー リンクは通常、ジョニージョイントを介してフレームとアクスルに接続されます。この設計により可動域が広がり、サスペンションの焼き付きを効果的に抑え、凹凸のある路面でもタイヤの接地を安定させられます。そのため、オフロード カスタマイザーやエンジニアは、ジープやトラックの性能と信頼性を高めるために、ジョニージョイントを使用した4リンク サスペンションを選択することが多くなっています。
- サスペンションの柔軟性向上
- 高負荷時の衝撃や振動に耐える
- 長期使用に耐える耐久性、メンテナンス性、再生可能性
オフロード車のサスペンション システムをアップグレードしたいユーザーにとって、4リンク サスペンションにジョニージョイントを使用することで、性能と耐久性を大幅に向上できます。4リンク サスペンション システムの詳細はこちら
2. コントロール アームへの応用
コントロール アームはあらゆるサスペンション システムの中核要素であり、上下を連結してステアリング精度と車両安定性に直接影響します。コントロール アームにジョニージョイントを適用すると、この重要な接続点が複雑な使用条件下でも滑らかな角度変化と高い荷重強度を維持できます。オフロード車にとっては、高速での衝撃や凸凹した路面でも車輪位置を安定させられるということです。
ラバーブッシュと比較して、ジョニージョイントは大角度スイング時に過度な負担を生まず、ハイムジョイントのような不要な騒音や振動も伝えません。耐久性と快適性のバランスを取り、コントロール アームの作動範囲を広げながら、より静かな乗り心地を提供します。
ジープやトラックのアップグレード ソリューションでは、ジョニージョイント付きコントロール アームが次の改善のためによく使われます
- ステアリング応答性 — 正確なホイール アライメントを維持
- オフロード性能 — サスペンション可動域を拡大
- 長寿命化 — 再生可能な設計による長期信頼性とメンテナンスの容易さ
ジョニージョイント装備のコントロール アームは、耐久性に優れた交換部品であるだけでなく、性能と快適性の向上ももたらします。
3. トレーリング アームへの応用
主に車輪位置を導くコントロール アームとは異なり、トレーリング アームは制動・加速時に発生する縦方向の力の大部分を担います。ジョニージョイント マウンティング ポイントを使用すると、トレーリング アームが滑らかに回転でき、サスペンションの焼き付きを防ぎ、他の部品の摩耗を減らせます。その結果、緩い路面でのトラクションが向上し、砂漠の高速走行やロッククローリング時の加速応答もより予測しやすくなります。
- 高負荷・高トルク下でも正確なアクスル アライメントを維持。
- ロングストローク設計に対応した、制御されたサスペンションの伸縮を提供。
- リジッド ブッシュと比較して応力亀裂のリスクを低減。
- 加速時・制動時の乗り心地を向上
トラックやハイパフォーマンス オフロード改造では、トレーリング アームにジョニージョイントを使うことで、快適性だけでなく、過酷な条件下での信頼性と性能が重視されます。だからこそ、多様な地形で耐久性と一貫したハンドリングを求める人々に選ばれるソリューションなのです。
まとめ
ジョニージョイントは単なる交換部品ではなく、サスペンション性能を高めるための重要なアップグレードです。卓越した柔軟性、耐久性、安定性を提供し、複雑な車両ポジショニングにおいて正確なハンドリングと長期にわたる信頼性を保証します。性能と品質を求めるエンジニア、自動車メーカー、チューナーにとって、ジョニージョイントの選択は、最も過酷な課題に耐えるように作られたプロフェッショナル ソリューションを選ぶことを意味します。
当社のジョニージョイントについて詳しくは、ジョニージョイント詳細紹介.
ジョニージョイントは再生可能なフレックスジョイントです。上側アクスル ブラケットに溶接して固定ハウジングとして使うことも、調整アームのねじ部品として使うこともできます。ジョニージョイントは、金属ねじハウジング、ワッシャー、ブッシュ、ボール アセンブリ、スナップリングで構成されます。ハウジングにはスナップリング溝とグリースニップル用の穴があります。
SYZ Machine のジョニージョイントは、おねじタイプと溶接可能なスリーブタイプがあります。ハウジングは鍛造後、熱処理した4130クロモリ鋼から精密加工されます。内部構成は複数用意されています。たとえば、より強い固定と調整可能な締め付けのためにスパナナットと止めねじを使用する構成や、トランニオン構造の代わりに標準スチールボールと各種スペーサーを使用する構成などがあり、あらゆる用途で使いやすくなっています。
特別サイズや構成も量産で対応可能です。メールでお問い合わせください。設計をお送りいただければ、製作いたします。

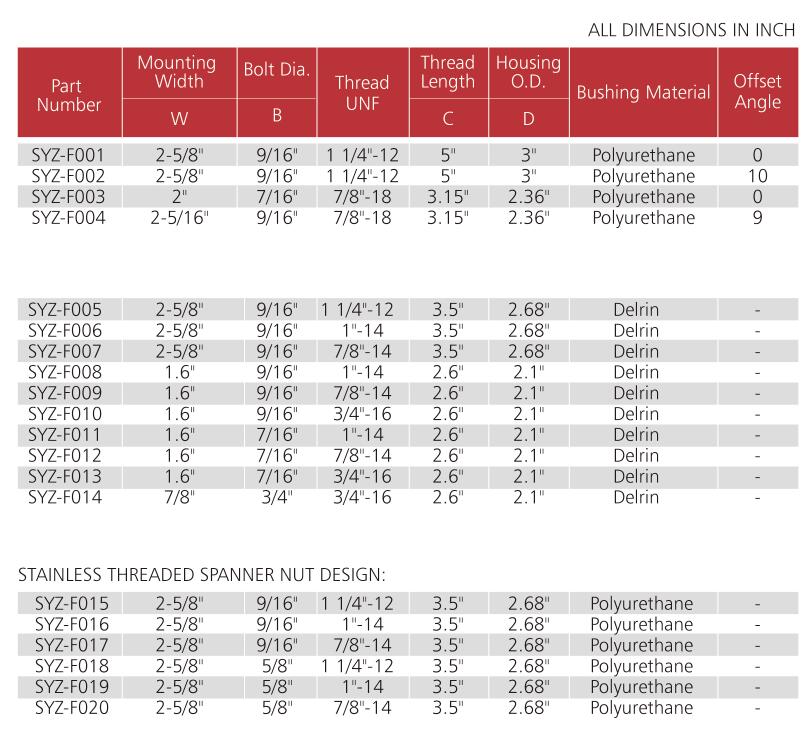

当社の標準サイズ：
